Ъпгрейд на AMD/ATI-базиран компютър с Koolance Exos 2.5 външно водно охлаждане

Ъпгрейд на AMD/ATI-базиран компютър с Koolance Exos 2.5 външно водно охлаждане

В раздел: hwBG проекти от на 4.07.2010, 27,409 показвания
Страница от ревюто: 1 2 3 4 5 6 7 8

«»

Преди няколко седмици ми дойде добрата идея да ъпгрейдна основния си “тестов” компютър с водно охлаждане, защото летните жеги навън започнаха да се проявяват и съответно температурите да се повишават. А всеки един потребител с висок клас видеокарта и процесор е добре наясно какво се случва с тях през лятото ако използва въздушно охлаждане, особено пък и в комбинация с известен овърклок на компонентите. Високите температури навън означават и високи работни температури на хардуера вътре в компютъра, най-вече при по-сериозно натоварване, а конкретната машина често е се използва за възпроизвеждане на стерео 3D съдържание, включително и игри, в резултат на което натоварването е доста високо. Така идеята за връщане към водно охлаждане отново беше на дневен ред, след като през последните около две години бях на въздух, а вече поостарелите малко компоненти от предишното водно от онова време събираха прах в един шкаф. Предвид факта, че за последните няколко години и процесорите и видеоконтролерите от по-висок клас станаха доста по-мощни и разбира се по-лакоми за ток, а съответно и загряващи повече, старото водно далеч не е актуално за настоящите нужди…

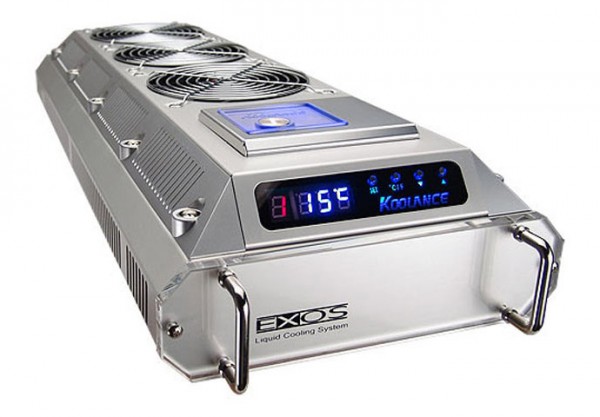

И тъй като оригиналната идея беше просто да добавя водно охлаждане за процесора и видеоконтролера, а не да преработвам изцяло системата и да използвам нова по-голяма кутия, започнах търсенето на подходящо външно решение, което да комбинира в удобен и компактен формат водната помпа, резервоара и охлаждащия радиатор заедно с перките. Предвид размерите на Chieftec Mesh Middle-Tower кутията, която използвам от доста време и от която съм напълно доволен, трябваше да намеря подходящо решение, съобразено с нея. При това външно решение, защото в тази кутия повече от един 120-милиметров радиатор отзад няма как да бъде инсталиран без направата на сериозни модификации по самата кутия, а такива намерения първоначално липсваха. След дълго ровене за различни решения, включително преглеждайки и пасивните конвекторни радиатори, водни кули и други всевъзможни актуални предложения се спрях върху външния модул Koolance Exos 2.5, който използва 3x 120 радиатор и тройка 120 милиметрови перки за охлаждане. Насочих се към по-сериозния модел на Koolance, а не на скромния и слаб, тъй като беше необходима по-висока охлаждаща мощ, а и предвиждах да си осигуря добър баланс между тишина и ефективно охлаждане, използвайки не на максимум възможностите на Exos-а. Друга важна причина за избора на това решение се крие във факта, че неговите размери пасват много добре на тези на горния капак на кутията Chieftec, както се казва двете направо са си перфектна комбинация като размери. И разбира се това позволява на компютъра все пак да бъде малко или много сравнително лесно пренасян при нужда, без да трябва да се разскачва водното охлаждане, макар да нямам намерение да го разнасям често.

Разбира се Koolance Exos 2.5 съдържа в себе си само определени компоненти от цялостната система на водното охлаждане – перките, радиатора, водната помпа и резервоара в комбинация с управляващата електроника. Всички останали неща под формата на фитинги, водни блокчета и маркучи трябваше да бъдат допълнително избрани според конкретните нужди и специфични особености на хардуера в системата. След кратък период на планиране, който доведе и до идеята да започна и още едно водно охлаждане изцяло подбрано като отделни компоненти, което понесе след себе си сглобяването на изцяло нова система, но за това повече подробности съвсем скоро, преминах към поръчката на всички нужни компоненти и започване на ъпгрейда на системата.

Разбира се компютъра имаше нужда и без това от известна профилактика и внимание, тъй като не беше получават такова от доста дълго време, за сметка на това като тестова система много от компонентите в него постоянно биваха сменяни и връщани обратно към първоначалните в последствие. В резултат на това и липсата на достатъчно време, а и добро основание вътрешността на системата не изглеждаше особено добре, като някои поговорки са си определено точно на мястото за конкретната ситуация. Така или иначе нещата най-накрая се раздвижиха и в рамките на няколко дни системата беше готова и ъпгредната с водно охлаждане, като за съжаление не всичко протече както трябва, а и някои от очакваните резултати се разминаваха донякъде с реално получените, но за това след малко. Междувременно по-надолу можете да видите повече снимков материал от процеса по ъпгрейд на системата, както и различни впечатления и информация свързана с целия проект, която надявам се може да ви е полезна и интересна.

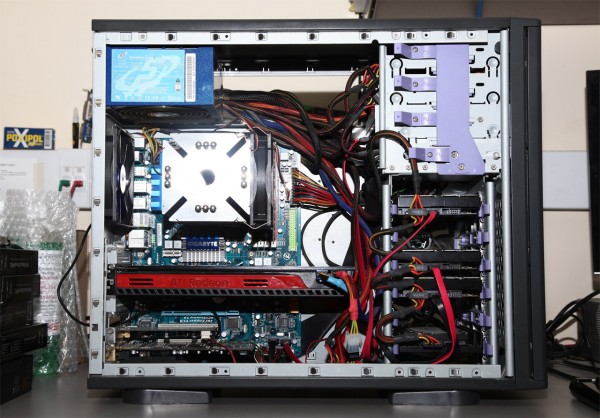

Ето как изглеждаше системата преди началото на ъпгрейда, както казах не в особено добро естетическо състояние, но поради липса на време и постоянно ровичкане в кутията резултатът е налице. Добре че проекта за ъпгрейд към водно охлаждане ми даде добро основание да отделя достатъчно време и да обърна достатъчно внимание на останалата част на системата. Както можете да видите и на снимката кабелите, особено тези на захранването са в пълен безпорядък, а предвид, че използвам това 1KW захранване на Fortron от много отдавна (ориентировъчно към 3-4 години) – скоро след като излезе, а и това конкретно беше един от първите модели с такава голяма мощност, самото захранване не е модулно. А когато имаме мощно захранване с много конектори и то не е модулно, подреждането на кабелите не е от най-леките задачи, особено ако и кутията не е предвидена да улесни тази задача, какъвто е и случая с Chieftec-а…

Ето и основните компоненти в системата
– Radeon 5970 Video Card
– AMD Athlon II 620 CPU (Quad Core)
– Gigabyte GA-MA790X-UD3P Motherboard
– 4x2GB DDR2-800 MHz Super Talent RAM
– 300GB Western Digital Velociraptor System HDD
– 2TB Western Digital Green HDDs for storage
– Fortron Epsilon 1010W Power Supply
– Chieftec Mesh Middle Tower Case
– Auzentech Prelude X-Fi Sound Card
– Scythe Ninja Air CPU Cooler
– Pioneer Optical DVD-RW Drive
– iMon 2.4G DT Remote Control



Всички страници от статията:

  1. Page 2
  2. Page 3
  3. Page 4
  4. Page 5
  5. Page 6
  6. Page 7
  7. Page 8


Страница от ревюто: 1 2 3 4 5 6 7 8
