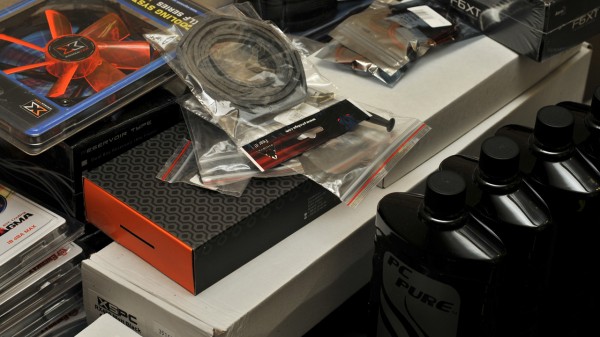

Статията, която започнах в първата част от работния лог по hwbg Aquila, продължава тук с избора на компоненти за водното охлаждане на системата. Което се оказа нелека задача, предвид, че исках едновременно ефективна и много тиха система, която да не изисква безкрайно модифициране на кутията, на която се спрях – Corsair Obsidian 800D. Кутията е предвидена за 360 мм радиатор в горната част, но възможните конфигурации, както ще видите, са доста повече от това.

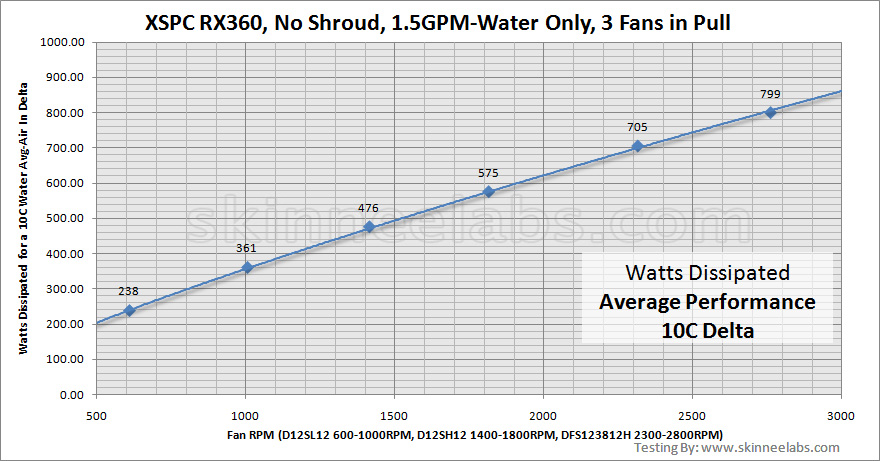

В крайна сметка се спрях на конфигурация с Phenom II X6 с очакването да постигна честоти около 4.2 GHz при напрежение около и дори над 1.5V, в добавка на което трябваше да се справя и с охлаждането на Radeon HD5870 със стабилен клок. Честно казано – X6 и сега продължава да е неизвестна за мен величина, но предполагам поне 250W топлоотделяне при тези напрежение и честота, а видеокартата, която иначе се слави като доста пестелива, бързо минава 250W с напрежение над 1.25V и честота на ядрото над 1 GHz. С други думи имах за задача тихичко да разсея 500W, към които да мога във всеки един момент без много затруднения и с минимален компромис с честотите да добавя втора видеокарта с подобна консумация, както и цялостно охлаждане за чипсета и захранващия блок на дънната платка (да не говоря, че първоначалните ми планове включваха и допълнителна карта за PhysX, която също да е се охлажда с вода). Изобщо – системата трябваше да може да разсее над 800W топлина при максимален товар! За сведение – типичният 3×120 мм радиатор, който бих добавил на подобна конфигурация – XSPC RX360*, може да разсее до около 600W с доста бързи вентилатори при разлика между температурата на въздуха и водата около 10 градуса. Но това означава и шум, който вече не е за пренебрегване – целта ми беше вентилаторите да работят нормално със скорост до 1200 оборота (при товар) и под 1000 при нормална употреба на машината.


*RX360 на XSPC е с дебелина 60 мм, което в доста случаи би било притеснително. Още преди да поръчам кутията, след доста ровене намерих информация какво е разстоянието над дънната платка – т.е. мястото под горния капак, и според онова, което прочетох, то беше 105 мм, т.е. не позволяваше включването на нещо повече от въпросния радиатор с един комплект вентилатори. Повече информация за други възможности ще дам по-долу, тъй като е доста обемисто описание.
