Aquila mkII – обновяване на системата до Intel Core i7-970 и GTX480 SLI (малко закъснял преглед)

Aquila mkII – обновяване на системата до Intel Core i7-970 и GTX480 SLI (малко закъснял преглед)

В раздел: hwBG проекти от на 10.03.2011, 14,658 показвания

Вероятно си спомняте, че преди време завърших проекта си за водно охлаждане Aquila с  кутия Corsair 800D, шестядрен Phenom II 1090T и видеокарта Radeon HD5870. Не чак толкова напред във времето обаче обнових системата драстично – този път с неразумното вложение в шестядрен i7 процесор и двойка видеокарти GeForce GTX480, заради което се наложи изцяло да преработя системата на охлаждане – но чак сега ми остава време да напиша и подробностите…

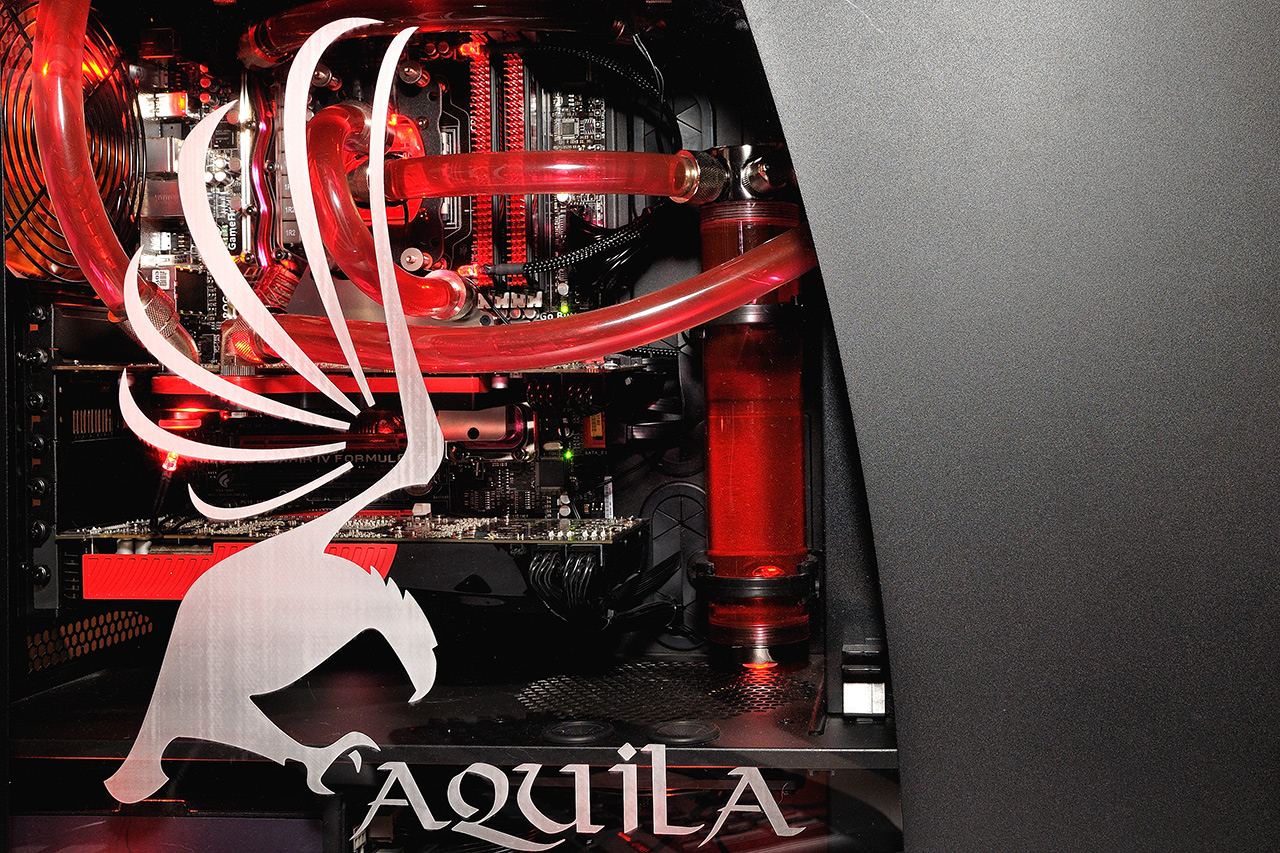

Първият проект Aquila - оказва се, че да охлаждаш максимум 600 вата е едно, а над 900 - съвсем друго...

На всички ни е ясно, че охлаждането на топ картите на NVIDIA отпреди няколко месеца беше съществен проблем. По-голям проблем обаче представляваше нуждата да повиша охладителната способност в кутията, без да повиша шума значително. Освен това нямах намерение да изнасям радиатори извън кутията – намирам го направо за неприемливо. От Aquila наследих един XSPC RX480 радиатор отгоре и монтиран към него RS240, който подпомагаше охлаждането (макар и не с много).

За да осигуря адекватно охлаждане за поне още 300W товар (при това реални, докато 600-те вата на първата система бяха по-скоро пикови по време на бенчове, да речем), трябваше да добавя още един радиатор. Логичното място за това в Corsair 800D е отдолу, на мястото на клетката за твърди дискове, но не ми трябваше много мислене, за да заключа, че ако сложа 280 мм (2х140 мм) радиатор, ще спечеля далеч повече площ. За целта обаче се наложи да махна средното дъно на кутията.

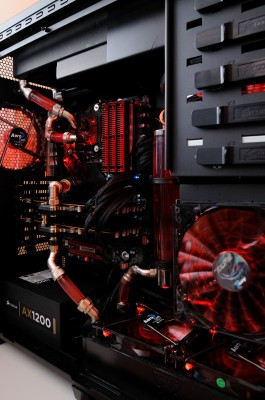

В Aquila mkII се наложи да променя цялата система на охлаждане, аз да запазя ниското ниво на шума. Плюс, че разкрасих малко :)

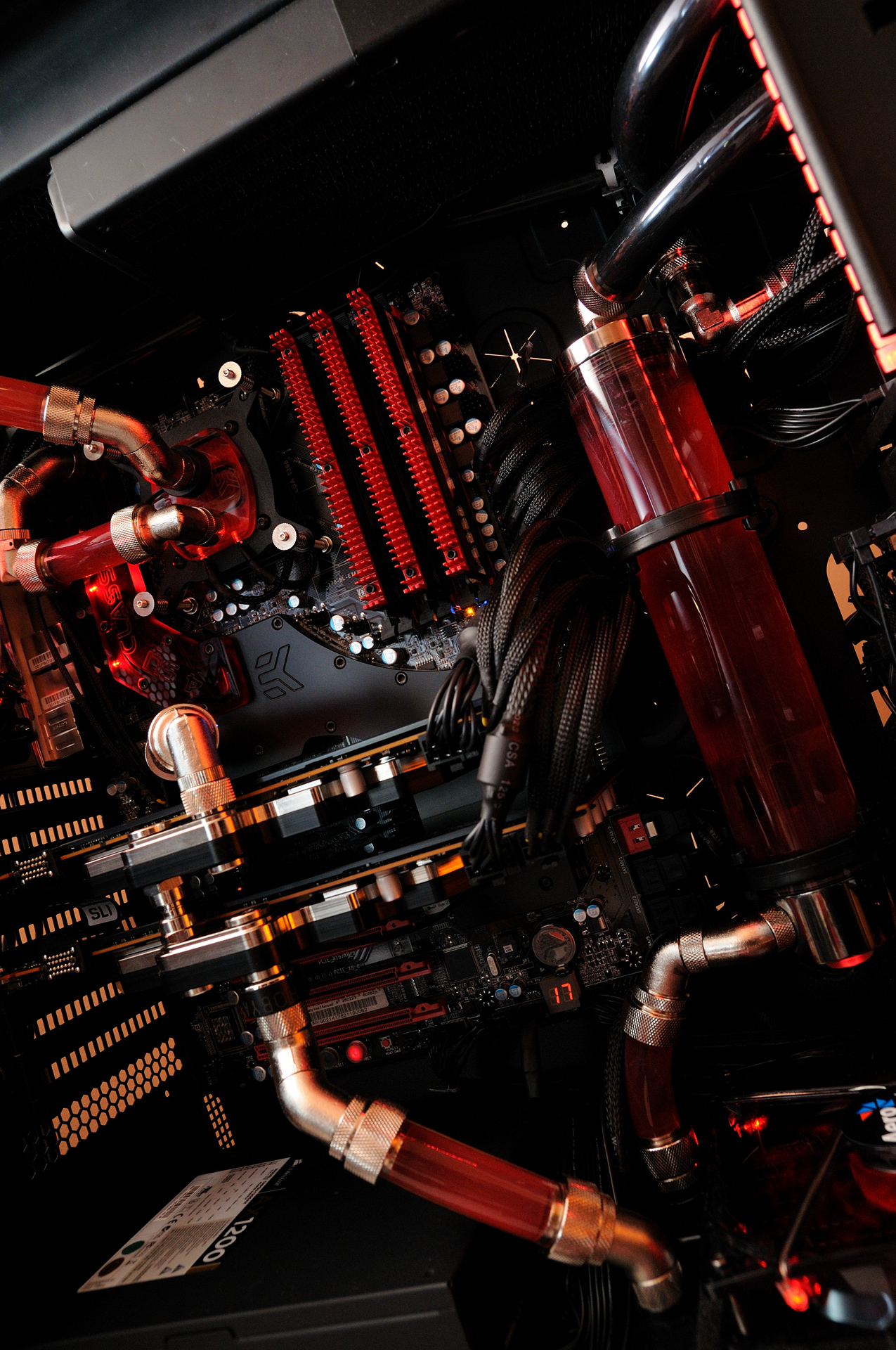

Втората промяна дойде под формата на заместител на RS240 – на негово място сложих тройният RS360 (закрепен под XSPC RX480 в горната част на кутията). Подредбата също бе променена – от първата помпа охлаждащата течност отива в RX480 (един вид последно охлаждане, преди да влезне в процесора) – нещо, което не харесвам заради загубата на налягане, но пък го направих в името на по-добрата подредба), оттам в процесорния блок, след което преминава през охладителя на чипсета на EVGA Classified 4-way и влиза в първата видеокарта, после втората с твърда връзка, през 280 мм радиатор Phobya G-Changer 280 на дъното на кутията, през резервоар, който има чисто декоративна функция и във втората помпа, след която остава само радиатора на RS360. При това положение втората помпа работи само в като “резервна” с намалени обороти – и двете помпи са вързани за контролер Alphacool Heatmaster.

Тъй като системата ми е с две помпи и цели 3 радиатора, според повечето хора би следвало да направя два кръга. Работата е там, че при два отделни кръга няма никакво разпределяне на охлаждането – ако товарите основно видеокартите, то температурата в техния кръг ще се повиши значително, а процесорът си остава студен в собствения си кръг. Което може би е добре, ако радиаторите са адекватни (за тихо охлаждане това трябва да значи 2-3 RX480…) и не искате “бекъп” помпа, но случаят с мен не е такъв.

Причината да свържа видеокартите след процесора, без междинно охлаждане на водата е, че видеокартите са много по-толерантни към високи температури – всъщност основно те загряват водата в системата, а това, че бих ги охладил няколко градуса по-добре, няма да повиши възможностите за оувърклок. При сегашната схема на свързване съм сложил температурен датчик след видеокартите, който повишава оборотите на вентилаторите на 280-милиметровия радиатор в случай, че температурата на течността се повиши (отново това става през Alphacool Heatmaster контролера). Ако това не е достатъчно и до входа на процесора  (където има втори термодатчик) все пак стигне по-топла от необходимото вода, контролерът повишава оборотите на вентилаторите над горните два радиатора. И двете помпи са разположени след радиатор, така че да не работят при значително повишена температура на водата.

В допълнение – смених вентилаторите Enermax Magma в горната част на кутията със Scythe Gentle Typhoon 1850 rpm – смятам, че това са едни от най-добрите вентилатори на пазара с изключителе1н поток и много тиха работа – на 1300 оборота, където Enermax Magma (в този дух и почти всички други вентилатори на пазара) вече се чуват, Gentle Typhoon издават шум само от потока въздух (неизбежно е, все пак минава през радиаторите и шрауда отгоре). Няколко месеца по-късно един от вентилаторите явно свърши с разбит лагер (все пак дойдоха от другия край на света, по онова време ги нямаше в България), но дори така издава едва доловимо “поскърцване”).

Най-съществена промяна имаше в маркучите – вместо дълги връзки предпочетох направо гъвкави метални връзки и много къси маркучи – от една страна така е чистичко и подредено, от друга – не хабя метри маркуч (Tygon R3606) , а черните маркучи оставих за по-дългите скрити връзки. Осветлението реализирах както с помощта червените Aerocool Shark Fan Devil Red Edition (които са ужасно шумни, макар и ефективни, ама нейсе, писна ми да сменям перки), така и с така наречените FlexLight с 24 светодиода (тези) – тъй като светлината от тях е наистина червена – за разлика от тази на разните други лампи, всъщност в кутията всичко става или червено, или плътно, почти невидимо черно, или, където повърхностите са отразяващи – хром. За съжаление, поради естеството на сензорите на повечето фотоапарати, ми е направо невъзможно да направя снимка, която да отразява точно как изглежда компютърът в работно състояние – от снимките обаче може да придобиете някаква представа.
