Как да овърклокнем Athlon-a си по “твърдия” начин?!?

Как да овърклокнем Athlon-a си по “твърдия” начин?!?

В раздел: Статии от на 28.09.2002, 4,171 показвания

Ако някога сте овърклоквали PII или Celeron или пък PIII не си мислете, че сега ще е същото – да овърклокнем Athlon чрез запояване е може би най-лесния начин да повредим процесора, за който сте дали над 180$!!!

Затова искам да помислите над следното:

Готов ли съм за това?!? Наистина ли искам да рискувам процесор за 200$?!? Сигурен ли съм какво правя?!?”

Ако си отговорите поне на един от въпросите със НЕ, то тогава просто не четете нататък, но ако сте напълно сигурни какво правите можем да продължим. Още едно нещо:

“НЕ НОСЯ ОТГОВОРНОСТ АКО НЯКОЙ ОТ ВАС ПО НЕВНИМАНИЕ ПОВРЕДИ ПРОЦЕСОРА ПРИ ПРОЦЕДУРАТА – ОТГОВОРНОСТТА СИ Е ИЗЦЯЛО ВАША, АЗ ПРОСТО ВИ ПОКАЗВАМ КАК ДА ГО НАПРАВИТЕ НАЙ-БЕЗОПАСНО”

Така, след като се уточнихме можем да започваме:

По принцип процедурата не е толкова сложна, но същевременно не е никак лесна. За целта трябва вече да сте “отворили” Athlon-а и сигурно вече сте видели за колко малки резистори говорим – точно така овърклокването става чрез разместване на резистори върху процесорната платка, но трябва да се внимава, защото не само че резисторите са малки, но и пистите върху платката са много “финни” и при малко повече загряване може лесно да се повредят, а сами знаете какво става тогава – ами да кажем просто че ще трябва да си търсите нов процесор…

За тази интервенция ще са ви нужни:

1.един Athlon процесор, отворен разбира се…

2.Много слаб поюялник, около 40W със много ама много малка човка – трябва да бъде като или малко по-голяма от карфица!!!

3. малко колофон, защото човката трябва винаги да е чиста.

Ето и таблиците по които трябва да се ориентирате кои резистори да преместите:

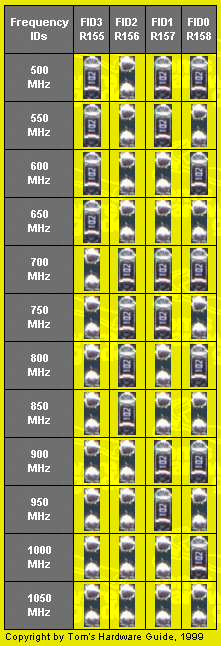

Таблица 1

Таблица 2

Таблица 3

Значи всяка таблица показва една “четворка” от резистори на гърба на процесорната платка ( таблиците са притежание на Том от Tom’s Hardware Guide )

Първата четворка  се отнася до резистори R155, R156, R157 и R158,
втората се отнася до резистори R121, R122, R123 и R124
а третата до резистори R3, R4, R5 и R6 ( те се намират от предната страна  при ядрото ).

Един от главните проблеми е броят на резисторите – ако имате “500MHz Athlon” ( кавичките означават продаден за 500MHz, а не какво ядро има!!! ), тогава си имате цели 7 резистора да местите налаво-надясно, НО ако имате “600MHz Athlon” имате само 6, а те няма да ви стигнат да го направите на 700MHz, за който трябват 7!!!

Друго, за което трябва да внимавате е самите резистори – те също са малки ( вече сами сте се убедили ) и много запояване и рапояване няма да им се отрази добре, а такива едва ли ще си намерите толкова лесно особено тук в България!!!

Един пример:

Аз имах ( вече съм със 366@605MHz Intel Celeron ) “500MHz Athlon” със 650MHz ядро и 3,6ns cache – чрез резисторите го овърклокнах до 750MHz!!!

Какво направих аз: За първата четворка R155,R156,R157,R158 – махнах R158 и преместих R155 до R156!!! ( виж таблица 1 )

За втората четворка  R121,R122,R123,R124 – махнах
R124
и преместих R122 до R123!!! ( виж таблица 2 )

За третата четворка  R3,R4,R5,R6 – преместих R4 до
R3
и сложих един в R5, останал от предишните четворки!!!

И какво се получи – един ама съвсем истински 750MHz AMD Athlon!!
Но не бързайте да се радвате – не се знае дали ще понесе новата честота, дали кешът ще издържи, дали ще се охлажда достатъчно и т.н.

Но да не правите всичко това напразно и после да се вайкате ще ви дам една препоръчителна таблица за това кое ядро колко би издържало на натоварване:

Максимално препоръчително
600MHz 750 – 800MHz ( 700 – 1,7V; 750
и 800MHz – 1,75/1,8V
650MHz 750 – 800MHz ( 700 – 1,6V; 750 – 1,65/1,7V;
800 – 1,75/1,8V
700MHz 800 – 850MHz ( 750 – 1,6V; 800
– 1,7V; 850 – 1,8/1,85V
750MHz 800 – 900MHz ( 800 – 1,7V; 850
– 1,75V;900 – 1,8/1,85V
800MHz 850 – 950MHz ( 850 – 1,75V; 900 –
1,8/1,85950 – 1,85/1,9V

С болд са означени доста екстремалните честоти/напрежения, които трябва да се опитват само от опитни овърклокъри и със много добро охлаждане!!!

Имайте в предвид, че накои ядра са по-добри/лоши от други, така че числата може да варират!!!

Честотата на ядрото може да види върху него изписана по следния начин:

К7800CURACC... Това означава К7със 800MHz ядро!!!

Това е края да първа част от “Как да овърклокнем Athlon-а си по “твърдия” начин?!?”.
Във втора част ще ви покажа как да повишавате напрежението на процесора
и делителя на L2 кеша ( пак със резистори )!!!
