10 nm тех. процеса на Intel, ще увеличи 2,7 пъти плътността на транзисторите спрямо 14 nm

10 nm тех. процеса на Intel, ще увеличи 2,7 пъти плътността на транзисторите спрямо 14 nm

В раздел: Новини от на 2.07.2018, 1,844 показвания

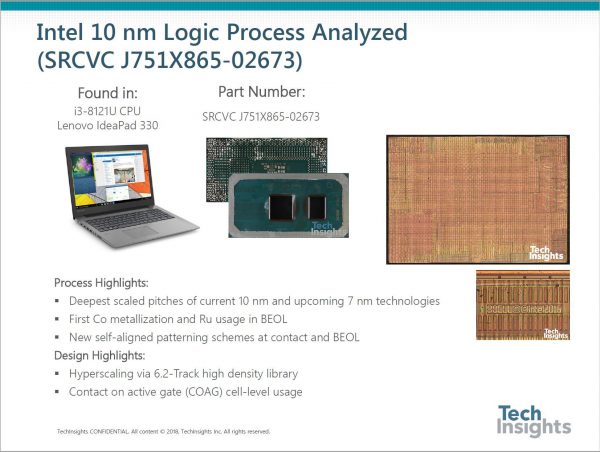

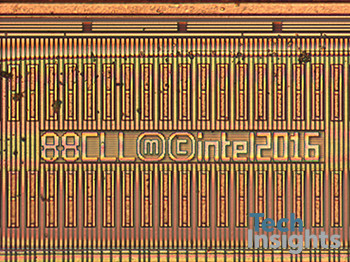

Производството на 10-нанометрови FinFET силициеви пластини на Intel се внедрява с по-бавно от очакваното темпо, но когато това стане, то може значително да увеличи плътността, с която ще разполагат дизайнерите на чипове на компанията, сочи технически доклад на Tech Insights. Изследователи отделиха кристала на процесора Core i3-8121U на Intel “Cannon Lake” от Lenovo Ideapad330 и го поставиха под електронен микроскоп.

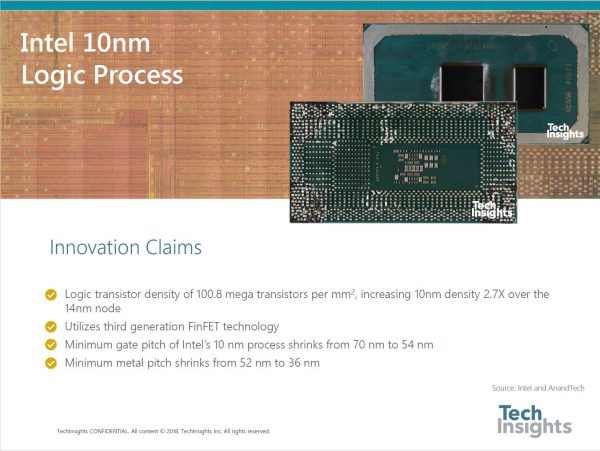

В резюмето се споменават няколко подробности за 10 nm процеса. Най-напред това е постигането на 2.7-кратно увеличение на плътността на транзисторите спрямо текущия 14-нанометров процес, което дава възможност на Intel да напълни кристала с до 100.8 милиона транзистора на квадратен милиметър. Кристал с площ от 127 мм 2, който няма нищо друго в него, освен море от транзистори, може да побере 12,8 милиарда транзистора. 10 nm технологичният процес на Intel също използва технологията FinFET от трето поколение, като намалява минималната стъпка между гейта и сорса (CPP) на транзистора от 70 nm на 54 nm; и минимална стъпка на метализация от 52 nm на 36 nm. Също така в 10 nm технологията на Intel, се вижда, че е въведена метализация с кобалт в основните и закрепващите слоеве на силициевата подложка. Кобалтът се очертава като добра алтернатива на волфрама и медта като контактен материал между слоевете поради ниското му съпротивление при по-малки размери.

Източник: Techpowerup
