Късно през Декември 2011-та година, AMD ни изненадаха с внезапното обявяване на новите си графични карти от серията Radeon HD 7900. В основата им стоеше чипът с кодовото име Tahiti (It’s a magical place ;) ), който за първи път реализираше новата архитектура Graphics Core Next (GCN), която да скъса с използваната до момента структура VLIW. VLIW (TerraScale) се използваше от ATI/AMD от времето на не твърде успешния Radeon HD 2900. По това време тази архитектура (явно) е изглеждала особено подходяща за обработка на графиката в променящия се свят на компютърните игри, но през изминалите след това години нещата се промениха сериозно, като на общо насочените изчисления (general purpose GPU, GPGPU) започна да се обръща все по-голямо внимание. В интерес на истината за първи път погледа на потребителите бе насочен в тази посока именно от оригиналният производител на Radeon графиката, ATI Technologies, преди да бъдат закупени от AMD, с ускорителя за изчисления FireStream, базиран на чипа им R520 .

С развитието на изчисленията GPGPU, удобната за графика архитектура VLIW се оказа, че страда от проблеми с ефективното използване. За това конкурентите на ATI/AMD, NVidia, преминаха към често обявяваната за “скаларна” архитектура с използване на „ядра“ CUDA за изчисления още през 2006-та година. CUDA обаче не е по самото си същество „скаларна“, което означава обработката на единични данни от единични инструкции, а е SIMD или векторна архитектура – една инструкция се изпълнява върху масив от данни. Или според терминологията на Nvidia – SIMT, single instruction multiple threads (безсмислено само по себе си дефиниране). VLIW на AMD на свой ред пък изпълнява до 4 или 5 инструкции едновременно върху масив от данни. Така че появата на GCN беше очаквано развитие за видеоадаптерите Radeon от гледна точка както на GPGPU изчисленията, така и на новопоявилите се Compute Shaders в DX11.

First Generation GCN/GCN 1.0

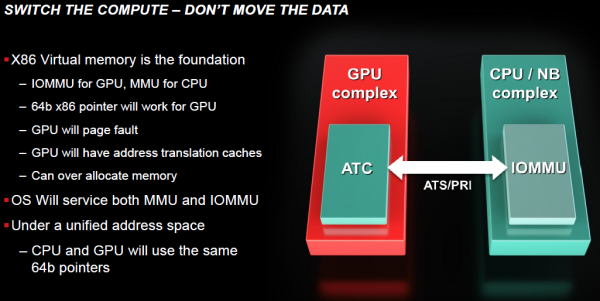

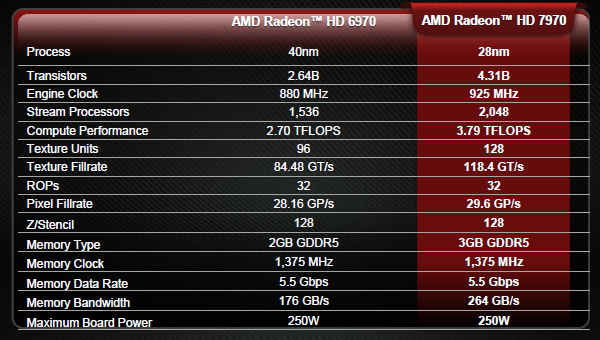

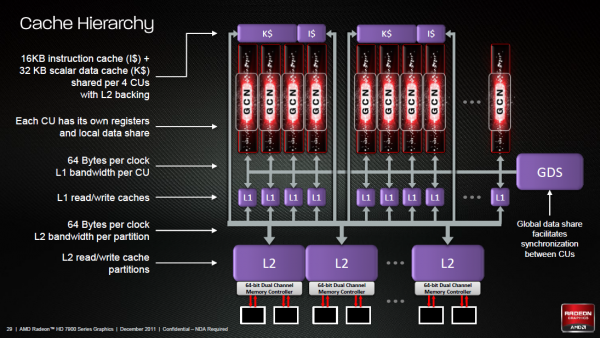

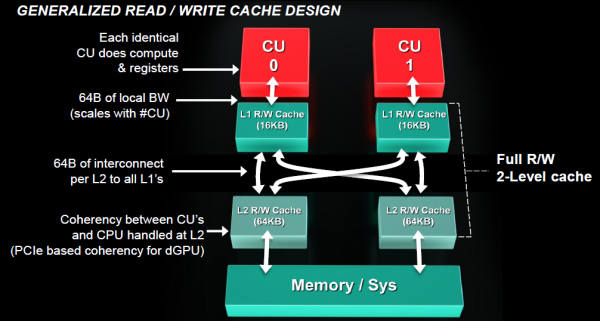

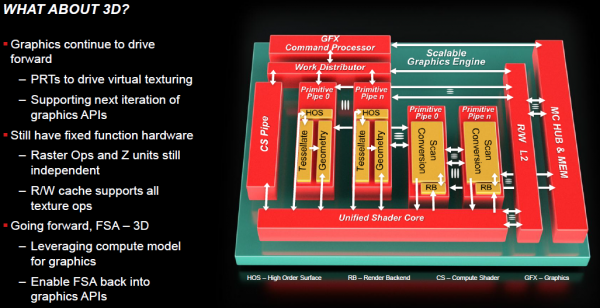

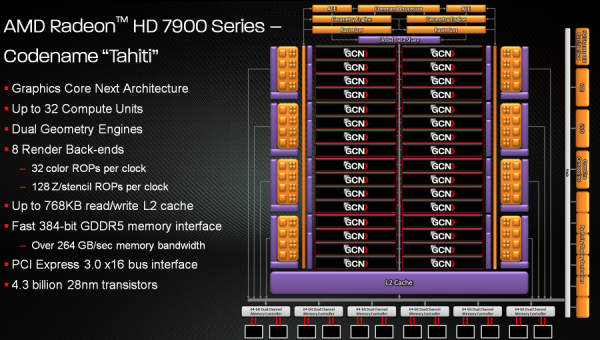

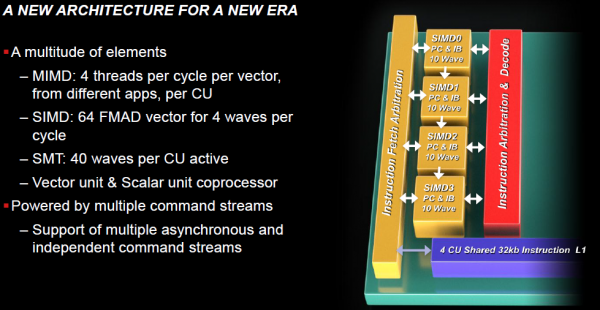

GCN, също като CUDA, използва архитектура SIMD, като в един от т.нар. compute units (CU) или изчислителни модули, се съдържат 4 векторни блока, всеки които могат да обработва 16 елемента едновременно. По една инструкция на такт за всеки от блоковете. Заедно с това, обаче, в модула има и отделен единичен скаларен АЛУ, който може да изпълнява целочислени операции на единични данни, модул за обработка на разклонения, диспечер, 4 масива от регистри (по един за всеки SIMD блок), 64 КБ локална памет, 16 КБ L1 кеш и 4 текстуриращи блока. Сумарно Tahiti разполага с 32 CU, дяла 8 ROP с общо 32 елемента и 384-битова шина, които обаче са разделени в 2 графични клъстера, всеки от които има собствен геометричен енджин, растеризатор и теселатор. Заедно с това за първи път в архитектурата се появи и т.нар. Asynchronous Compute Engine (ACE), който позволява едновременното изпълнение на изцяло изчислителни алгоритми съвместно с обработката на графични данни. По същество може да мислите за този блок като позволяващ да се използва нещо подобно на Hyperthreading за графичният процесор. В добавка Tahiti за първи път “разбира” и адресното пространство x86.


Tahiti даде базата на цяла генерация от графични адаптери, основани на GCN, като смятам че тя спокойно може да претендира за едно от най-конкурентните поколения на компанията създавани някога, състезавайки се в това отношение с генерацията R300. В последствие GCN претърпя няколко поредни промени, в зависимост от конкурентната ситуация на пазара, като от AMD именуват различните инкарнации като “N”-th generation GCN (N-то поколение GCN), но аз предпочитам се придържам към по-популярното и по-просто GCN 1.х, като Tahiti се явява GCN 1.0.



Всички страници от статията:

  1. Tahiti и първата версия на GCN
  2. Hawaii, Tonga, Fiji: GCN 1.1 и 1.2
  3. Polaris и Vega: GCN 1.3 и 1.4
  4. Претендентите
  5. Тестова система
  6. Резултати
  7. Обобщения и разсъждения
  8. Консумация и заключение
