Second generation GCN/GCN 1.1

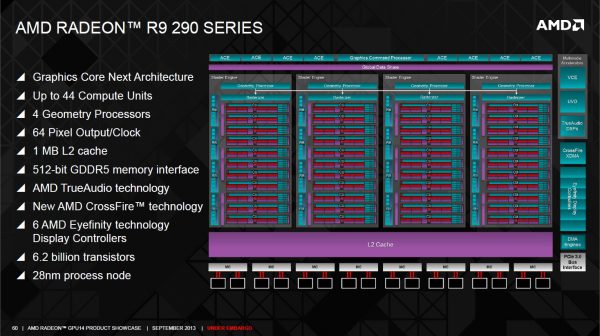

GCN 1.1 оригинално се появи с модела от долния край на средния клас, а именно кристалът Bonaire, но върховият представител беше чипът Hawaii, който успешно съперничеше на GeForce GTX780/Ti и първият GTX Titan. Hawaii в голяма степен може да се разглежда като инкрементална надстройка над Tahiti, като графичните енджини са увеличени на 4 със съответстващото подобрение на геометричната производителност, като теселаторите освен като брой, са подобрени и като ефективност. Блоковете ACE са увеличени до цели 8, а общия брой на блоковете CU е 44 (2816 АЛУ /176 текстурника). Броят на дяловете ROP вече са 16 с общо 64 елемента, a шината на паметта е 512-битова. Заедно с това архитектурата има подобрения за увеличена изчислителна ефективност на ниво инструкции, като още една интересна добавка е появата на TrueAudio, което обещаваше да е революция от гледна точка на качеството на позиционния звук в игрите, но за съжаление остана в голяма степен неоползтоворено. Заедно с това в GCN1.1 се появи и нов алгоритъм за работа в CrossFire, като се използва шината PCI Express и вече нямаше нужда от допълнителни конектори. Това беше и първата версия която използваше общо адресно пространство с процесора, което би трябвало да позволява нови, по-ефективни реализации на хетерогенни изчисления на базата на Heterogeneous System Architecture. И накрая това беше първата графична архитектура, реализираща двойна точност със скорост ½ от производителността с единична точност (GCN 1.0 използва 1/3 максимална производителност). Това, заедно с 512-битовата шина, предопредели дългото използване на Hawaii сред професионалните модели на AMD.

GCN 1.1 не покри цялата гама на AMD, като се използваше само във върховия Hawaii, чипа от среден клас Bonaire и от нисък клас Oland. Помежду им останаха по-старите модели от GCN поколението 1.0, които бяха преименувани. Това беше и първата имплементация използвана във “вградената графика” на компанията, като се появи чиповете Kaveri  и Temash съответно за десктоп и икономични системи. Но това не е всичко, тъй като тази версия се използва и в оригиналните Playstaton 4 и Xbox One.

Third Generation GCN/GCN 1.2

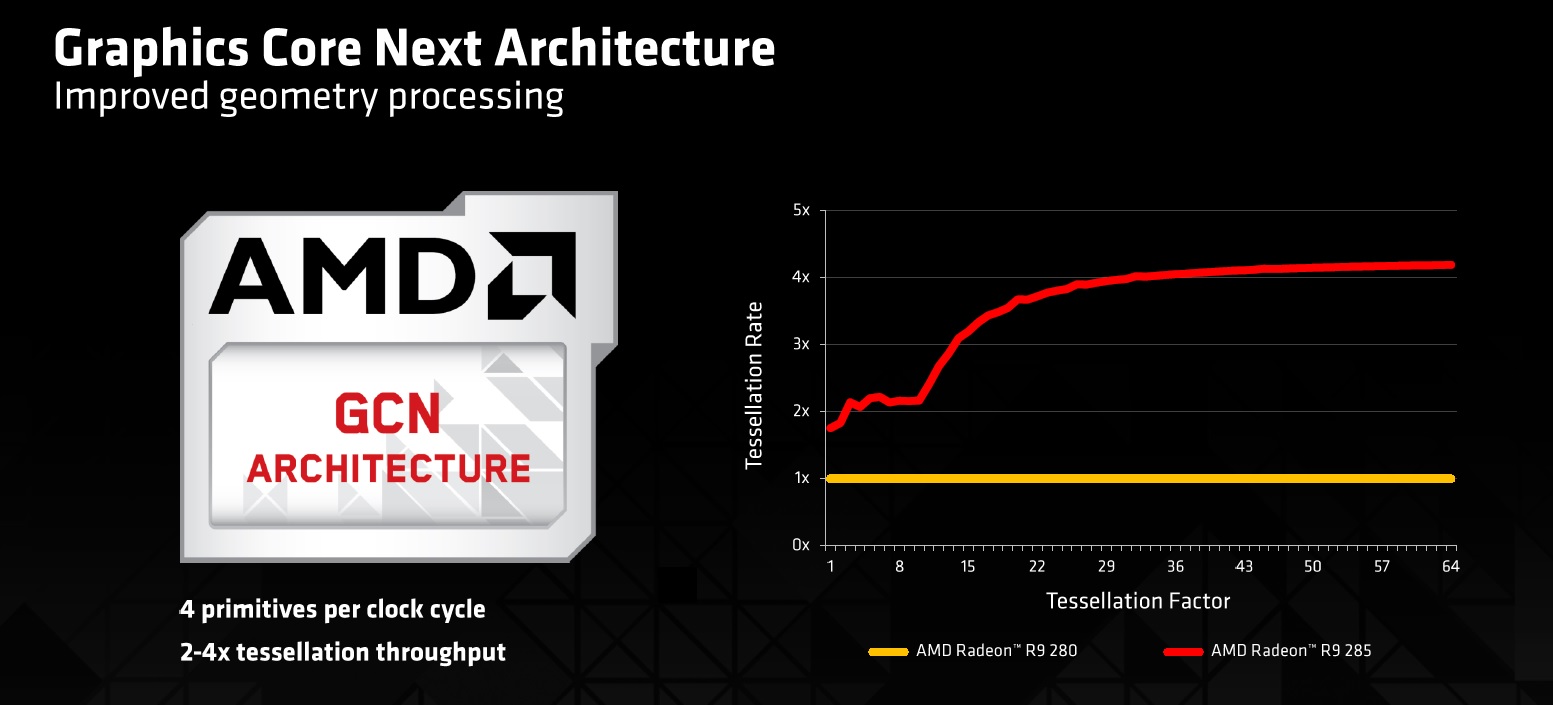

Тази версия отново дебютира първо в средния клас с чипа Tonga, но след това се появи и във върховият модел Fiji. Като основна особеност на тази версия е появата на Delta Color Compression в блоковете ROP, което сериозно увеличава ефективността на използване на пропускателната способност на паметта. Заедно с това има (отново) някои подобрения при теселацията, ефективността при изчисленията и що се отнася до енергоефективността. В същото време в този вариант ефективната работа с двойна точност е елиминирана (1/16), за сметка на по-сериозно наблягане на гейминга.

amd_tonga_diag

amd_tonga_tess

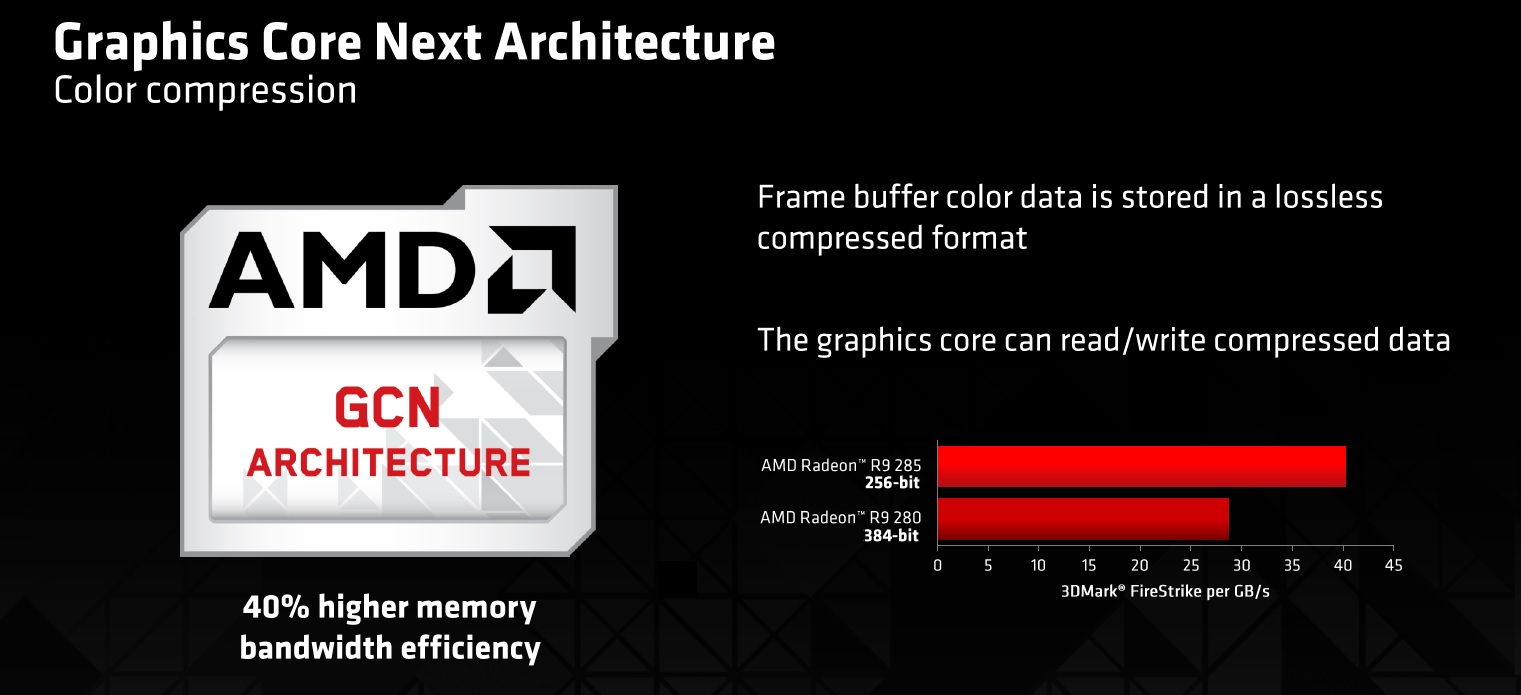

amd_tonga_color_compress

fiji_chip_1

fiji_chip_2

fiji_chip_3

fiji_chip_4

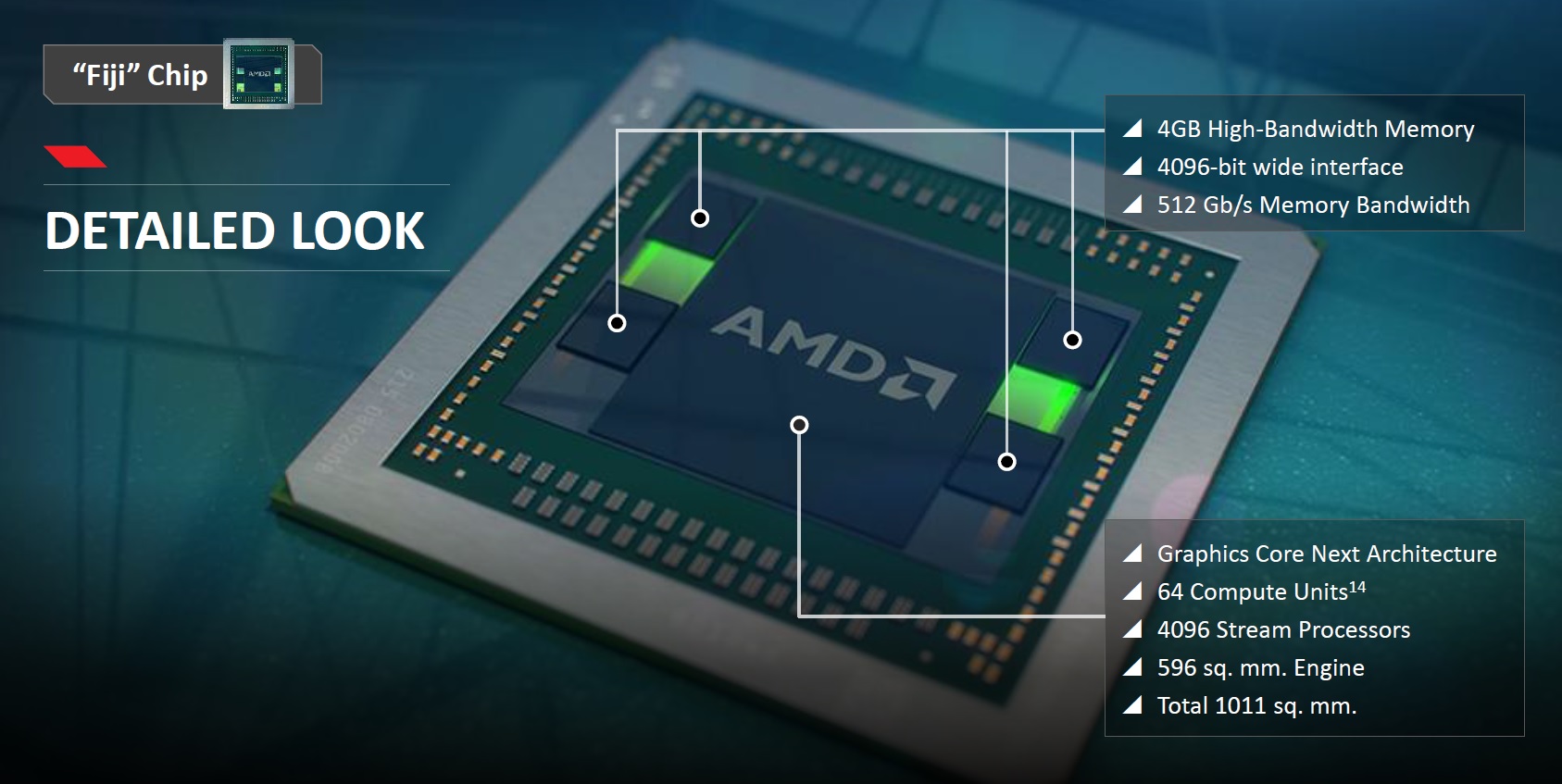

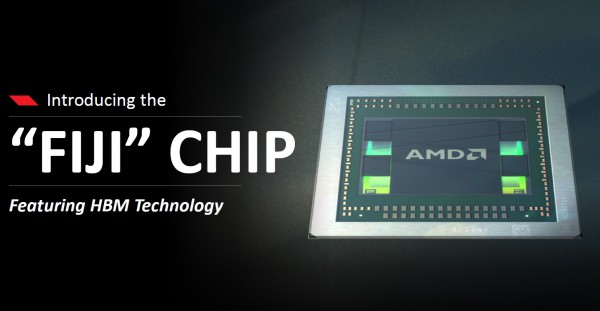

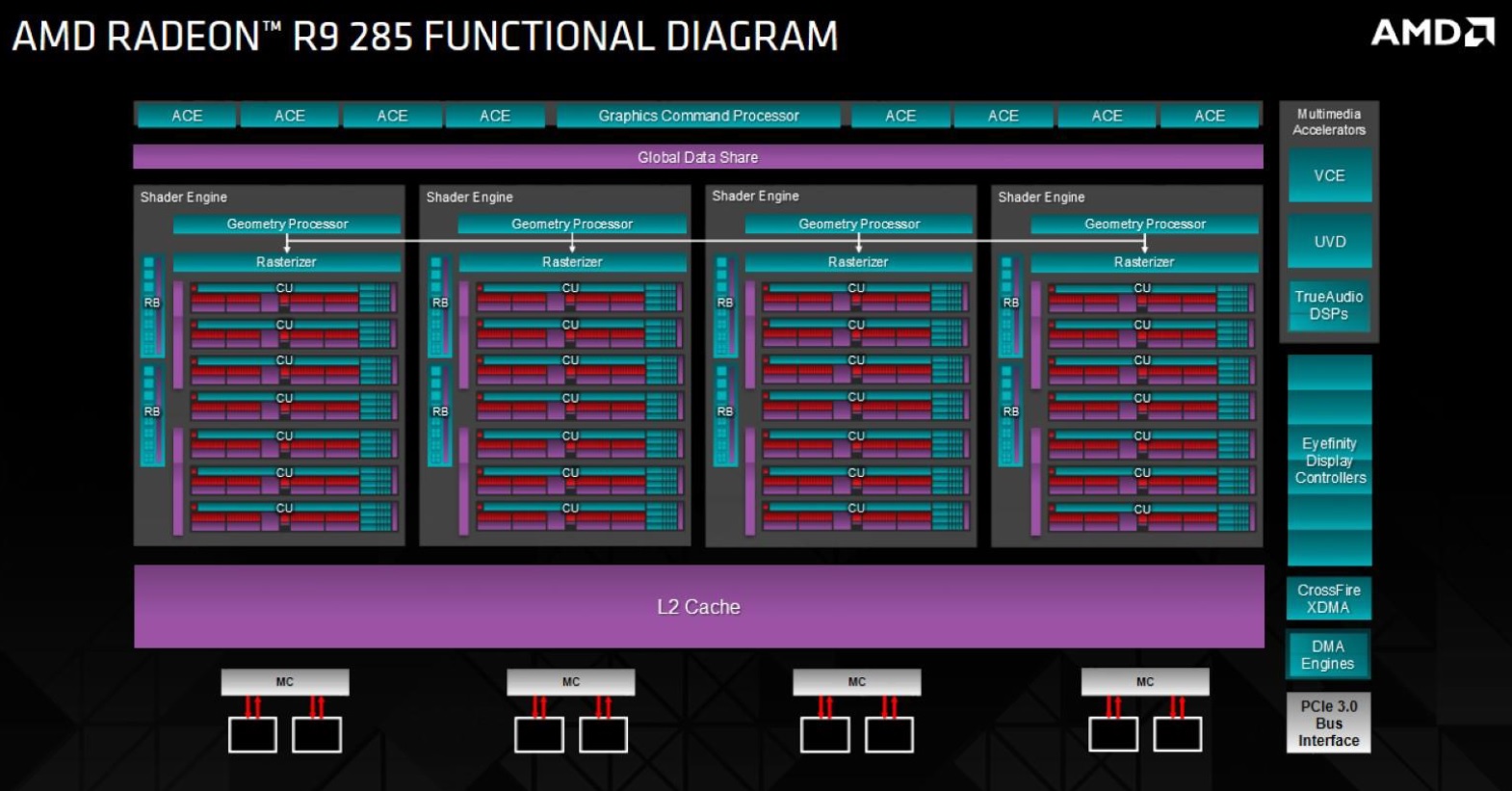

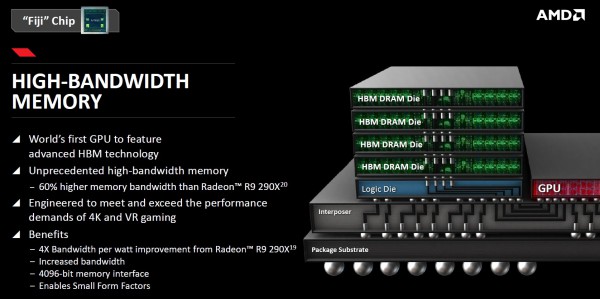

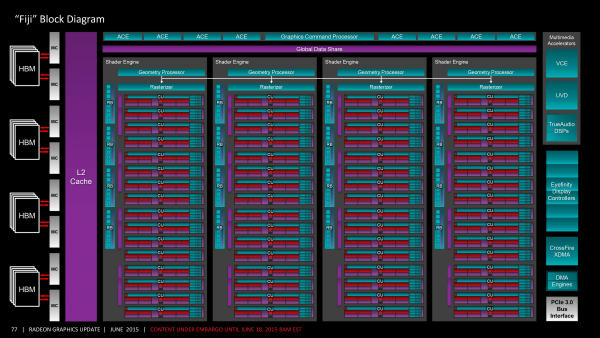

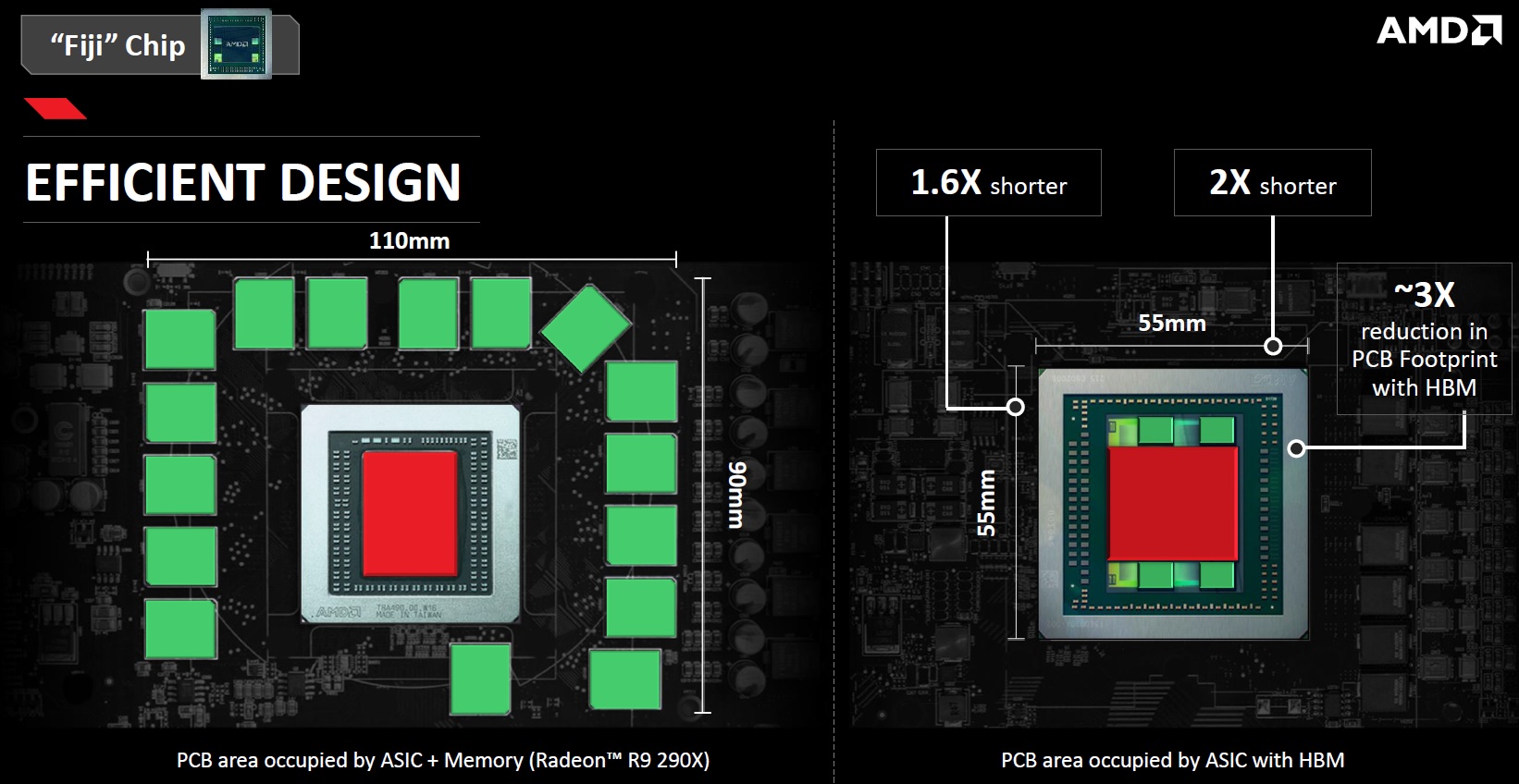

Tonga повтаря по брой изчислителните блокове на Tahiti, но сега те са разпределени в 4, а не 2 геометрични клъстера и са налични отново 8 ACE и True Audio, както в Hawaii. Fiji на свой ред имаше амбицията да конкурира върховите модели от новата по това време серия Maxwell на NVidia. Чипът отново ползва 4 графични клъстера, но всеки от тях е с по 16 CU (64 CU общо, 4096 ALU, 256 текстуриращи блока) и с по 4 дялa ROP (общо 64 блока ROP). За първи път в този модел се използваше и новата прогресивна памет High Bandwidth Memory, използваща стекова компонировка от няколко кристала за памет във всеки чип и с невероятно широката, макар и относително нискочестотна, 1024-битова шина. Fiji използва общо 4 чипа памет, съответно разполага с 4096-битова шина с честота 500 МХц. За съжаление ограниченията на HBM оставиха тези модели със само 4 GB памет, което дори по това време почваше да изглежда леко недостатъчно. Заедно с това GCN1.2 беше вградена в ъпгрейдите Carriso и BristolRidge на интегрираните процесори на компанията, където технологията за компресия беше от полза, но вече сериозно остаряващата архитектура на централния процесор ги направи не твърде конкуренти.



Всички страници от статията:

  1. Tahiti и първата версия на GCN
  2. Hawaii, Tonga, Fiji: GCN 1.1 и 1.2
  3. Polaris и Vega: GCN 1.3 и 1.4
  4. Претендентите
  5. Тестова система
  6. Резултати
  7. Обобщения и разсъждения
  8. Консумация и заключение


Страница от ревюто: 1 2 3 4 5 6 7 8




Етикети: , , , , ,
