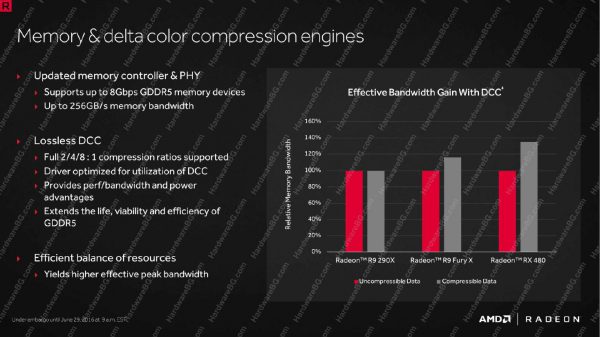

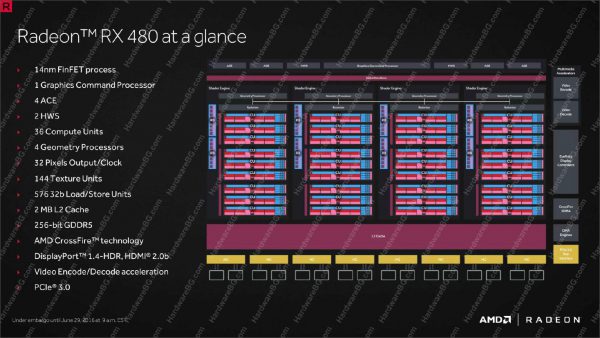

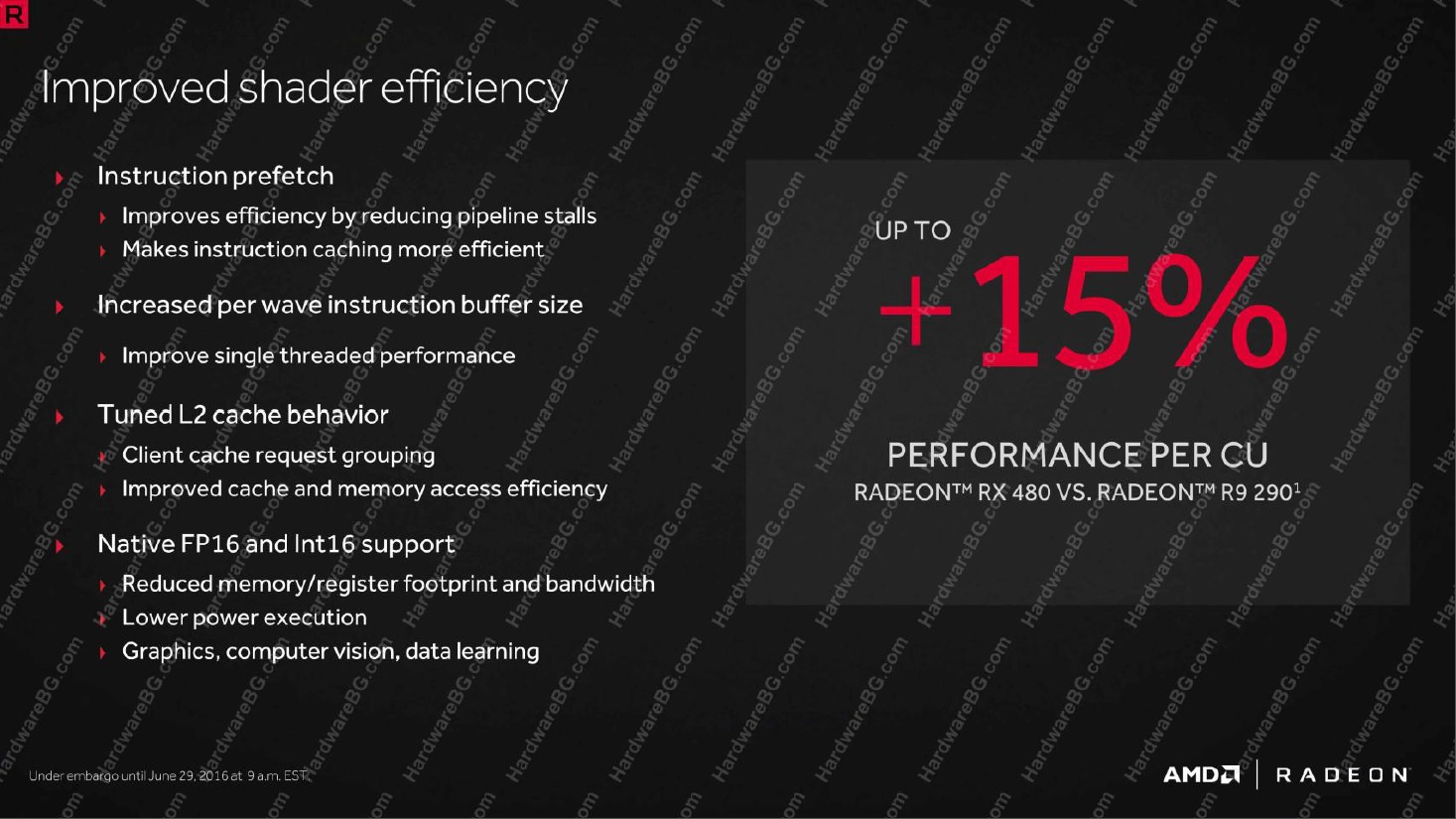

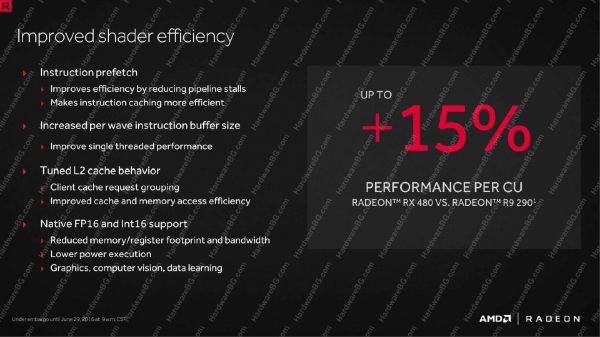

Fourth Generation GCN/GCN 1.3

С тази версия AMD най-накрая премина отвъд 28-нанометровия техпроцес, а и смени производителя на чиповете – за Polaris се използваше 14 nm FinFET процес на Global Foundries. На ниво архитектура отново имаме по-скоро инкрементални подобрения, като Polaris 10 използва вече познатите ви 4 графични клъстера, но с по 9 CU във всеки и с по едва 2 дяла ROP. Това дава общо 2304 ALU, 144 текстуриращи модула и едва 32 ROP, при 256-битова памет GDDR5 8 ГТ/с. ACE блоковете са намалени на 4, но за сметка на това се появява втори хардуерен диспечер, който е от голяма полза за изчисленията async. compute, тъй като разтоварва драйвера и по начало позволява по-бърза смяна на контекста. В рамките на самият CU са вкарани множество дребни подобрения на различни нива, които според AMD увеличават производителността за такт спрямо Tonga с около 15%. Заедно с това за първи път се появява  поддръжката за изчисления с “половин” точност FP16, както и на целочисления формат Int16, макар че това не води да по-висока скорост, а само до подобрение на енергоефективността. Според AMD са приложени и много сериозни усъвършенствания на теселиращия и геометричния блок, усъвърщенствана е също и цветовата компресия.

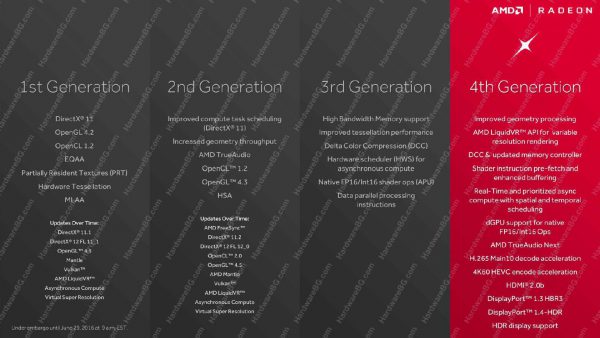

amd_gcn4_1 amd_gcn4_2 amd_gcn4_5 amd_gcn4_6

GCN 1.3 стои в основата на няколко графични чипа от серията Polaris, като всички те са насочени към ниския и средния клас, като под оригиналният Polaris 10 се разполагат след това Polaris 11, Polaris 12/22.

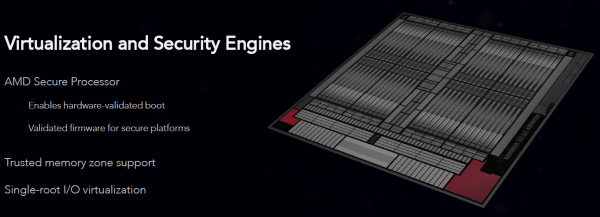

Fifth generation GCN /GCN 1.4

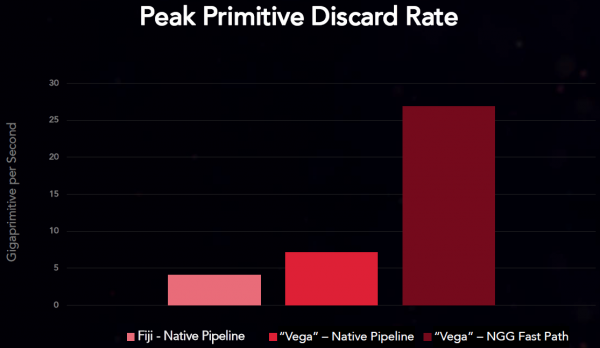

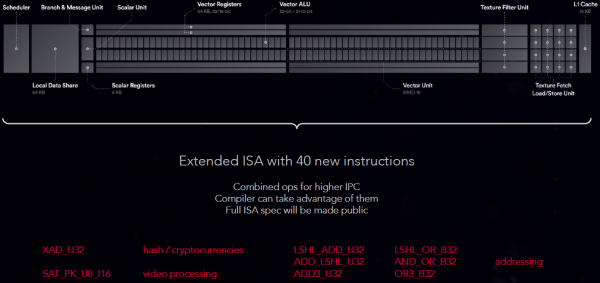

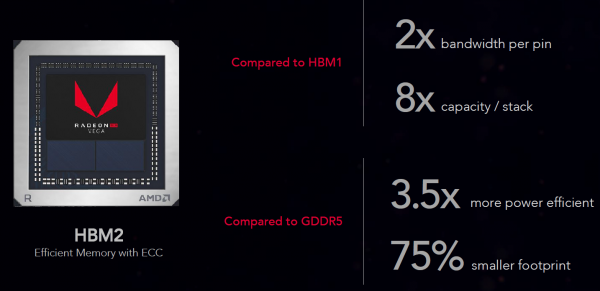

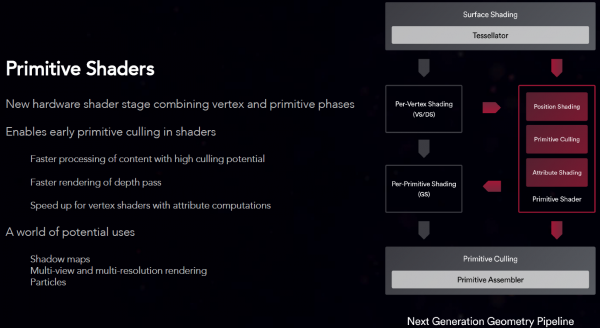

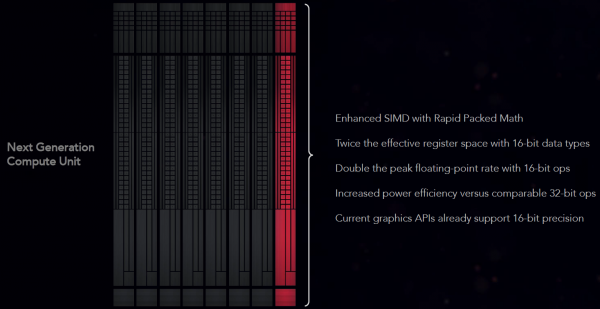

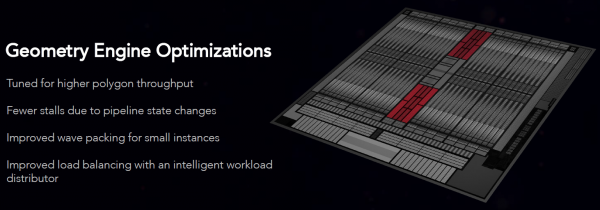

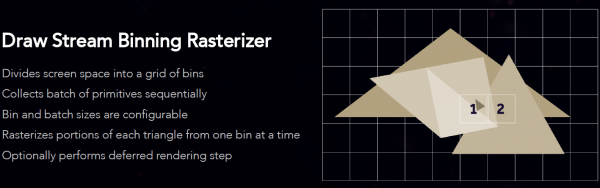

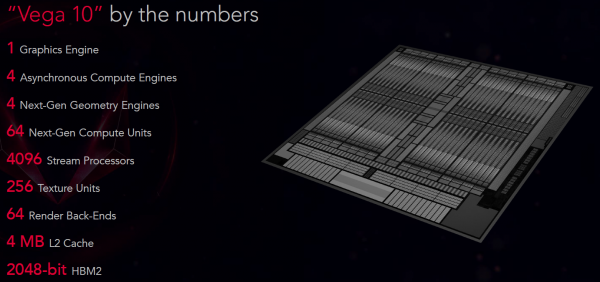

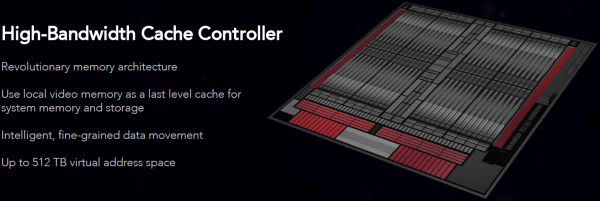

Това е най-прясната инкарнация на GCN архитектурата, която според AMD вече е толкова напреднала, че има нужда от означаването на отделният изчислителен блок като Next Generation Compute Unit. Може би най-голямото новъведение е използването на Rapid Packed Math, което позволява един 32-битов АЛУ да изпълнява две 16-битови целочислени или FP операции или дори цели 4×8-битови целочислени операции, увеличавайки рязко гъвкавостта и потенциалната производителност на архитектурата. Добавени са и още 40 нови инструкции за подобряване на ефективността при различни изчисления, сред които и хеширане. Друго подобрение са Primitive Shaders и Draw Stream Binning Rasterizer, които би трябвало да ускорят драстично обработката на геометрия, като това е комбинирано и с генерално усъвършенстване на геометричните енджини. ACE са запазени до 4, както в Polaris. За памет отново (като при Fiji) се използва HBM, но този път тя е във втората си версия, която работи на двойно по-голяма честота и предлага до 8 пъти по-висока плътност. Поради това Vega използва само 2 стека памет (2048-битова шина), но разполага с 8 ГБ памет при десктоп моделите и 16 ГБ за професионалните карти. Заедно с това контролерът на паметта разполага и с нов режим на работа, при който локалната памет се използва като допълнителен кеш и данните могат да се разполагат и в част от системната памет. Производителността при двойна точност обаче все още остава 1/16. Има подобрения и при виртуализация. Наследен е турбо механизма от Polaris, който разполага с много голяма гъвкавост както като честоти, така и като напрежения, като се контролира освен с консумацията, също и с температурата на графичният адаптер.

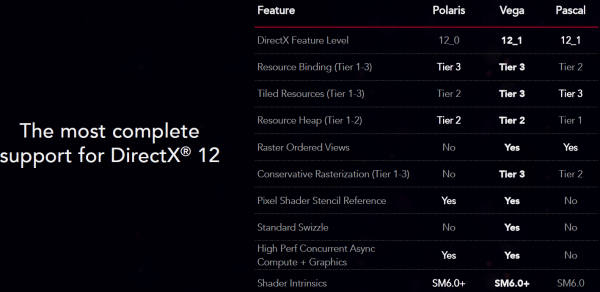

Като цяло версията “Vega” на GCN е може би най-голямото единично подобрение на архитектурата. Заедно с това, въпреки че GCN започна развитието си като архитектура DX11, всички версии поддържат и DX12 (Tahiti поддържа до ниво Feature Level 11_1), като Vega поддържа и DX Feature Level 12_1. Архитектурата се използва в едноименния чип Vega, който лежи в основата на адаптерите Radeon RX Vega 64/56, както и в първите APU-та на AMD използващи процесорната архитектура Zen, с кодовото име Raven Ridge.
