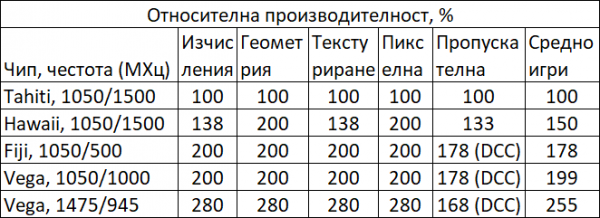

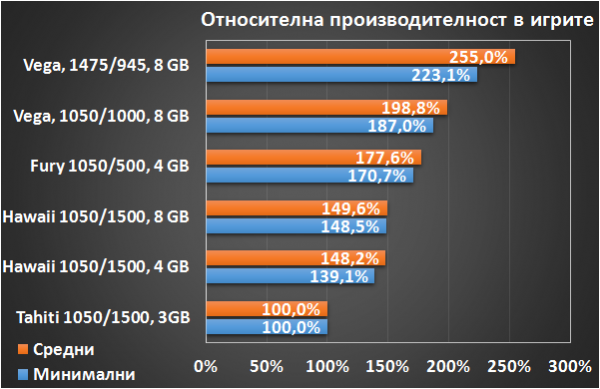

Oбобщените резултати изглеждат такa – Hawaii е почти 50% по-бърз от Tahiti, Fiji e с една идея под 20% по-бърза от него, архитектурните предимства (сред които и обема памет) на Vega й носят около 12%, а тактовата честота добавя още около 30%, за сумарно 44% предимство пред по-старият флагман.

Какви изводи можем да извадим от това. Първо, колкото и добър чип да беше за времето си Tahiti, най-новите игри вече му идват проблематични. Може би част от причината е във вече скромните 3 ГБ памет, но по-вероятно да се дължи както на ранната ревизия на архитектурата, която изглежда не работи чак толкова добре за DX12 (което не е учудващо предвид близо 4-те години разлика в появата им), така и на факта че това беше единствената карта от тестваните с 2 графични клъстера и геометрични енджина и 32 ROP-a. Големият победител от по-ранните версии е Hawaii, който демонстрира често превъзходство далеч надхвърлящо очакваното от увеличения брой CU и разширената шина на паметта, което отново навежда мислите към ефективността на геометричните блокове, теселаторите и броя ROP-ове. Това ясно си личи и при Fiji, при която 45% увеличение на изчислителните и текстуриращите ресурси, 33% на пропускателата способност на паметта заедно с Delta Colour Compression, води до изключително скромните средно около 20% и максимално 30% прираст. Тук може би част от проблема е и в командният процесор на чипа, тъй като очевидно ресурсите не могат да се използват ефективно. Дори и да дадем някой и друг процент полза от гледна точка на факта, че Nano картата все пак не беше на 100% работеща на 1050 МХц (само примерно 98-99% от времето ;) ) това едва ли ще промени факта, че това е може би най-разочароващата от тестваните версии на архитектурата.

На свой ред Vega демонстрира приличните 12% архитектурен прираст, което донякъде компенсира неефективността на Fiji при същата конфигурация, но отново оставаме далеч под типичното скалиране на архитектурата, като имаме повишение спрямо Hawaii от „само“ 33%, на фона на 45% повече CU. Но пък при все повечето блокове е запазена същата геометрична архитектура и 64 ROP-а. Ако към това добавим сравнително доброто скалиране на Vega по честота средно 29% с пикове до 35%, при около 40% повишаване на честотата и 5,5% намаляване на пропускателната, то Vega не изглежда като чак толкова лоша реализация, ако и да не е „феноменална” като примерно Hawaii и Tahiti (спрямо предшествениците му). Ако разглеждаме Vega като идеен наследник на Hawaii (универсален чип за гейминг и изчисления), то сумарният прират от 70% съвсем не е лош. Големият проблем на Вега е, че основата на която стъпва е Fiji, а не нещо с качествата на Hawaii. Както и че нещата се получиха феномелно за конкуренцията на Nvidiа в този период.

Като цяло може да се каже, че самата архитектура на Vega не страда от някакви “стени”, в които да опира, проблемът със скалирането в последните реализации е по-скоро в съотношенията на различните блокове. Заедно с това, изглежда че при високата си честота Vega започва да страда и от известен, макар и не твърде изразен, недостиг на пропускателна способност на паметта. Всичко това говори, че ако наследникът Vega20 бъде пребалансиран с примерно 6 геометрични енджина и 96(или повече) ROP блока, заедно с очакваното двойно разширение на шината на паметта, то може да се очаква свръхлинейно нарастване на производителността, подобно на това при Hawaii. Оставането в сегашната или близка конфигурация може да разчита на прираст практически само от тактовата честота и доста ниска полза от евентуални допълнителни CU, поне за графични приложения. Което само по себе си не би било чак толкова лошо, ако се очакваше преквалифицирането на чипа в по-нисък ценови клас, но предвид използването на 4 стека HBM2 и насочеността към пазара на професионални изчислителни адаптери, то това няма как да се постигне.

И накрая – само по време на дългото съществуване върху 28-нанометровия технологичен процес, GCN флагманите са увеличили производителността си със средно над 75% (1,75х), а за 6-те години между Tahiti и Vega производителността е увеличена с над 150% (2,5 пъти). Дали това е много или малко, е малко сложно да се каже, предвид изключително дългия живот на 28 нм.



Всички страници от статията:

  1. Tahiti и първата версия на GCN
  2. Hawaii, Tonga, Fiji: GCN 1.1 и 1.2
  3. Polaris и Vega: GCN 1.3 и 1.4
  4. Претендентите
  5. Тестова система
  6. Резултати
  7. Обобщения и разсъждения
  8. Консумация и заключение
