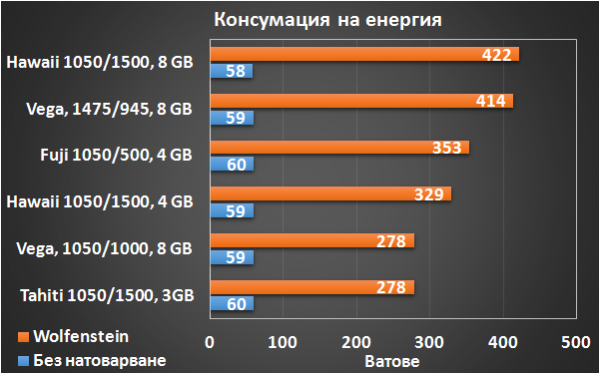

Ще кажем и 2-3 думи за консумацията, макар че преведено от “чист” английски – приемете го със зрънце сол. Или цяла лъжица, предвид оптимизациите, овърклокването и деклокването на различните адаптери.

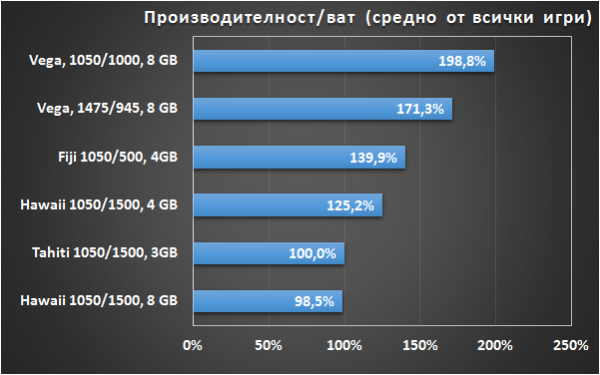

И тук виждаме нещо според мен доста изненадващо. Деклокнатата и ъндръволтната Vega (нека да напомня използваните 0,95 В не са някаква специално оптимизирана стойност, а стандартната за картата, при това за честота 1084 МХц), дава същият резултат като Tahiti, но конкретно във Wolfenstein прирастът на производителността е 150%, а средно между двата адаптера е 93%. При това чипът е с 32% по-голям и с почти 3 пъти повече транзистори (12,5 млрд срещу 4,3 млрд). В другата крайност пък е Vega на стандартната си честота и 8 GB версията на Hawaii, като разликата в консумацията достига 150 Вт, като една малка част вероятно се дължи и на увеличеното натоварване на процесора. В този случай имаме около 10% разлика в размера и точно двойна разлика в броя на транзисторите, като разликата в производителността  е 97% по-висока в конкретната игра и 71% средно. Като цяло може да се каже че прирастът в производителността за ват всъщност съвсем не е лоша, но отново, на този фон конкуренцията успя да постигне не просто „не-лош”, а „отличен” прираст. По средата се намират Fiji и 4 GB версия на Hawaii, като не мисля че това е твърде показателно за архитектурата – при Fiji чиповете за Nano адаптерите са избрани сред най-икономичните бройки, а в другия случай просто Hawaii не се натоварва чак толкова сериозно в използваната за измертване игра. И все пак ако гледаме от гледна точка на производителност за ват, може да се каже че всъщност с Fiji AMD са направили много сериозно стъпка, с над 20% подобрение за конкретната игра и средно може би около 40%.

Нека да приключим тук. Ето нагледно какво са свършили AMD за близо 7-те години съществуване на GCN, поне откъм гейминг производителност. Всъщност това не е всичко, като скоро може да очакваме Vega20, която ще пренесе GCN на 7 нм техпроцес и ще видим какво ще донесе това за ахитектурата. Сред различните чипове имаме страхотни попадения (Tahiti, като оригинал, Hawaii), имаме „нормални” разработки (Vega) и имаме разочарования (Fiji), но това като цяло е нормално в работата на всяка фирма, особено при толкова „разконцентрирана” разработка за различни пазари с донякъде взаимно изключващи се изисквания (интегрирани процесори, десктоп пазар, конзоли, професионален пазар). Така или иначе можем да очакваме още едно поколение на GCN (Vega20 във високия клас, Navi в средния и ниския), като AMD за момента твърдят, че през 2020-та година ще станем свидетели на нова графична архитектура за графичните им процесори.



Всички страници от статията:

  1. Tahiti и първата версия на GCN
  2. Hawaii, Tonga, Fiji: GCN 1.1 и 1.2
  3. Polaris и Vega: GCN 1.3 и 1.4
  4. Претендентите
  5. Тестова система
  6. Резултати
  7. Обобщения и разсъждения
  8. Консумация и заключение
