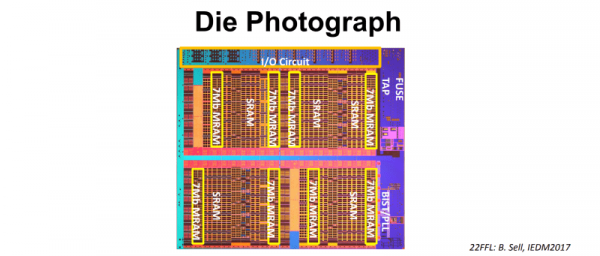

EETimes съобщават, че Intel е готов за производство на големи обеми продукти с вградена 22 nm FinFET базирана MRAM (Magnetoresistive Random-Access Memory). Технологията MRAM е енергонезависима памет, което означава, че запазва информация, дори при прекъсване на захранването. Погледнато от ъгъла на днешните разбирания, тази технология е по-близо до устройство за съхранение на данни, отколкото до RAM памет.

Вградената MRAM памет се счита за обещаваща технология за приложени, като например в SoC чиповете предназначени за “интернет на нещата” (IoT). Погледнато по-общо, MRAM се развива като универсално, дългосрочно решение за памет, заменяйки както DRAM, така и NAND Flash паметта, тъй като мащабирането на възлите (Node), към все по-малки размери, с тези технологии става все по-трудно. MRAM обещава по-добро мащабиране на литографско ниво, с много по-високи нива на добив. Официален експеримент показва, че MRAM е в състояние да постигне 1 ns време за достъп, което е по-добро от понастоящем приетите теоретични ограничения за DRAM. Също така има несравнимо по-високи скорости на запис в сравнение с NAND flash паметта и консумацията много по-ниска от DRAM.

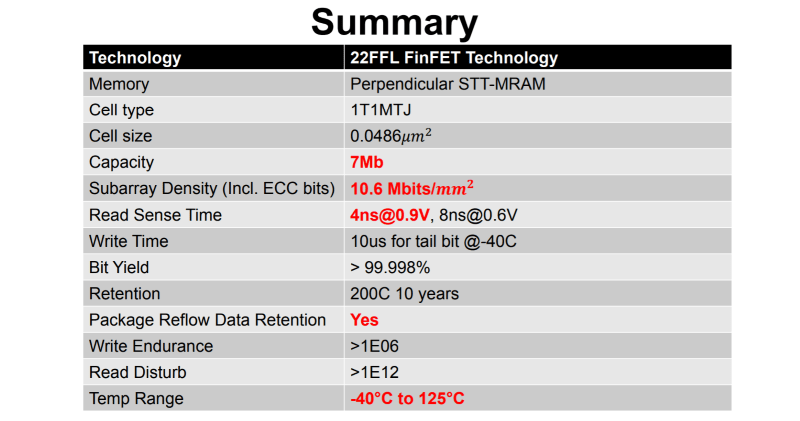

Инженерът Лигьонг Вей от Intel, който във вторник направи презентацията каза, че MRAM със своите текущи производствени характеристики дава възможност за 10-годишно съхранение на данните при 200 ° C и има работен ресурс по-голям от 10Е6 записващи цикъла и вероятност за грешката по-малка от 1Е12 цикъла. В допълнение към високата издръжливост, 22 нанометровата вградена MRAM технология може да се похвали и със стабилни високи добиви – 99.9%. Въпреки това, производството на устройствата изискват блокове за корекция на грешките, което ще увеличи размера и консумацията на дизайна.
