Gigabyte Z77X-D3H – модел, достоен за високият клас

Gigabyte Z77X-D3H – модел, достоен за високият клас

В раздел: Ревюта, Ревюта, статии и ръководства от на 1.06.2012, 15,055 показвания
Страница от ревюто: 1 2 3 4 5


Наличието на “X” в моделното име дава право на тази платка да споделя голяма част от дизайна си и цвета на PCB с останалите (по-скъпи) модификации на “Z77X”. Макар да не е “UD” версия (като Z77X-UD3/5H), Z77X-D3H все пак е базирана на новата модификация на съвкупността от “дребни подобрения” (някои от тях не толкова дребни), наречена още Ultra Durable 4. В този случай говорим за Ultra Durable 4 Classic, което е олекотена версия на Ultra Durable 4, но за щастие олекотяването е било минимално.

Заради наличието на Ultra Durable 4 Classic, тази платка може да предложи не само плътни алуминиеви кондензатори, но и LowerRDS(on) транзистори с понижена работна температура и завишена стабилност спрямо стандартните MOSFET-и, познати от платките преди няколко години. Освен това платката разполага и с DUAL BIOS, така че няма причина да се притеснявате от флашване на BIOS-а, когато е нужно. Наред с това са налични и защитни елементи срещу “токов удар” или проблеми със захранващия блок.

Черен цвят на PCB-то издава факта, че става дума за дънна платка “Z77X”. Ако не се заглеждате много по самата платка, спокойно ще можете да я сгрешите с Z77X-UD3H. Разликите наистина са малко и в голяма степен можем да кажем, че са пренебрежими. Това е още един плюс за Z77X-D3H в желанието си да демонстрира високо ниво на съотношението цена/производителност/качество. И макар от Gigabyte да разграничават моделите дънни платки базирани на Ultra Durable 4 и Ultra Durable 4 Classic, Z77X-D3H може спокойно да се причисли към първата група. Единствената разлика е липсата на “2oz copper PCB” т.е. при производството на печатната платка не са използвани 2 унции мед, ами само една унция. По време на реалната употреба на Z77X-D3H това едва ли ще е от значение, дори и в овърклокнати конфигурации. Но да оставим засега Ultra Durable 4 настрана и да обърнем повече внимание на самата Z77X-D3H.

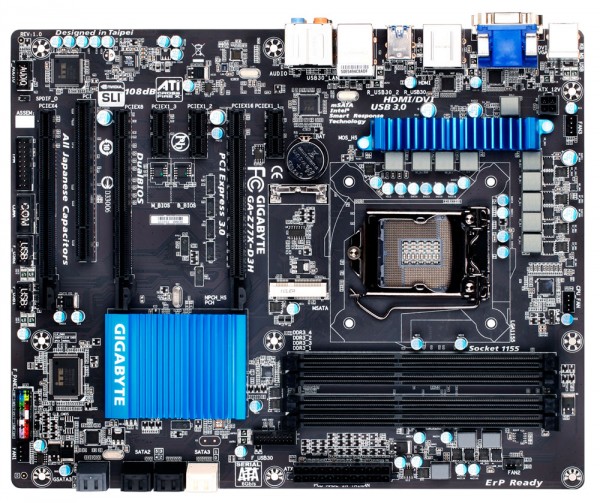

Вече споменах, че PCB-то е с черен цвят, но освен него и DIMM слотовете, както и PCIe слотовете споделят същата окраска. По този начин, в комбинация със сините радиатори на VRM и чипсета Z77 Express, новата Z77X-D3H е издържана почти изцяло в черно и синьо. Този дизайн определено придава по-“тежък” вид на тази платка, както и я причислява към високият клас модели (макар че не притежава 4-5 PCIe x16 слота или 1Х-фазно захранване към процесора, присъщи за върховите модели).

Gigabyte Z77X-D3H предлага “8+1”-фазно захранване към процесора, което е напълно достатъчно за почти всеки един овърклокър, който иска да постигне нещо по-сериозно с Core i7 3770K или Core i5 3570K (а защо не и с някой i5 2500K или i7 2600K). Едната част от lowerRDS транзисторите се охлажда посредством радиатор, но интересно другата част не притежава такъв. Изглежда от Gigabyte са преценили, че това не е нужно, но така или иначе по време на тестовете не срещнах никакъв проблем с подаването на напрежение към процесора, дори и при 1.46V Vcore.

Мястото около Socket 1155 е “разчистено” достатъчно добре, че дори големи охладители тип “кула” да могат да се събират спокойно. Говорим за куулъри от рода на Noctua D14 или дори Phanteks TC14PE. От Gigabyte са проявили инженерна мисъл и са отдалечили леко първият PCIe x16 слот така, че да не е първи в редицата от слотове. По този начин има достатъчно място да поставите някой от споменатите охладители (или техен еквивалент в смисъл на размери) в коя и да е от четирите възможни посоки на позициониране (което не е възможно на платка, като Gigabyte X79-UD3, например).

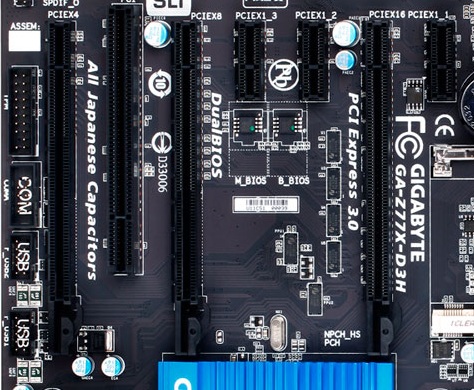

Говорейки за PCIe x16 слотове, новата Z77X-D3H разполага с три такива. Първият (най-вдясно на снимката) и втория са свързани към процесора и поддържат PCIe 3.0 (конфигурация x16 + x0 ако използвате само единия или х8 + х8 ако и двата са заети), докато третият е реално PCIe x4 2.0 и разчита на Z77 Express за своите четири връзки. Ако поставите графичен ускорител в него, останалите три броя слотове PCIe x1 ще бъдат деактивирани. Налице е и един слот PCI. Според Gigabyte (нямахме възможност да го проверим сами) 3-Way Crossfire/SLI не се поддържа, а е налично само 2-Way върху двата слота PCIe x16 3.0.

За свързване на SATA твърди дискове или SSD, както и оптични устройства са предвидени общо осем броя SATA конектори – четири по спецификация SATA 6 GBps и четири по SATA 3 GBps. Самият чипсет предоставя четири SATA 3 GBps (при свързване на SSD към mSATA сокета, единият порт SATA 3 GBps се деактивира) и два SATA 6 GBps, а допълнителните два SATA 6 GBps са достъпни чрез външен контролер Marvell 88SE9172. Чрез външен контролер са достъпни и допълнителните четири порта USB3.0 (контролер VIA VL800), а Z77 Express от своя страна добавя четири USB3.0 и шест USB2.0. Споменавайки VIA трябва да добавим, че и звуковото подсигуряване е оставено в тяхни ръце чрез контролера им VT2021 (7.1-канален HD Audio кодек).

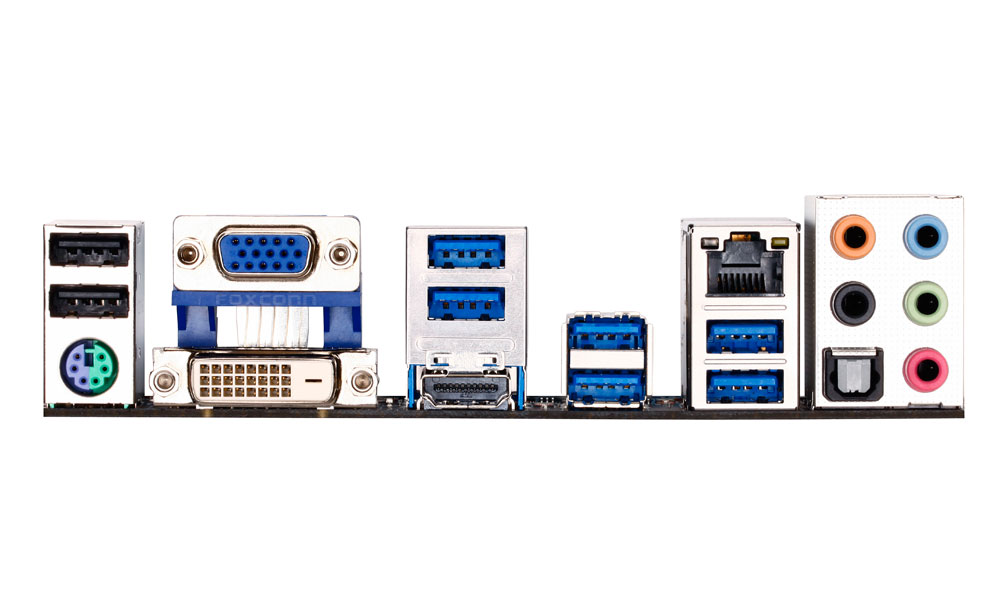

Така изглежда задният панел на платката. Gigabyte все още предоставят и D-SUB конектор за връзване на външни видеоприемници, а освен него са налични и DVI (не поддържа поставянето на DVI-to-DSUB преходник) и HDMI. При тази платка и трите видеоконектора не поддържат резолюции над 1920 х 1200. Общо шест USB3.0 порта са налични, като четири от тях се управляват от чипа на VIA и само два (другите два са достъпни чрез конектор на платката) са под контрола на Z77 Express (добра идея е да свързвате първо към двата USB3.0 от чипсета). За разлика от много други Z77 дънни платки, Z77X-D3H предлага и PS/2 комбиниран конектор за свързване на клавиатура или мишка.

Като допълнителни липси спрямо Z77X-UD3H можем да отбележим бутони за стартиране/гасене на машината върху самата платка, контактните повърхности за директно замерване на основни напрежения, P80P диагностиката и може би eSATA на задния панел. Ако тези “екстри” не са важни за вас, Z77X-D3H ще е идеален заместител на по-скъпата Z77X-UD3H.
