NVIDIA реагира на съобщенията, че 12+4-пиновият ATX 12VHPWR конектор, който се използва за захранване на новите графични карти GeForce RTX 4090 е ненадежден и представлява потенциална опасност за пожар. Съобщава се, че компанията е инструктирала своите партньори, които продават графични карти с персонализиран дизайн, да съберат всички продавани на дребно графични карти с изгорели захранващи конектори и да ги изпратят директно в централата на NVIDIA за разследване на проблема. Съобщенията за прегряване на конекторите 12VHPWR поради неправилен контакт на клемите не са нови, но това е първият път, когато продукт в продажба изпитва проблеми с надеждността си.

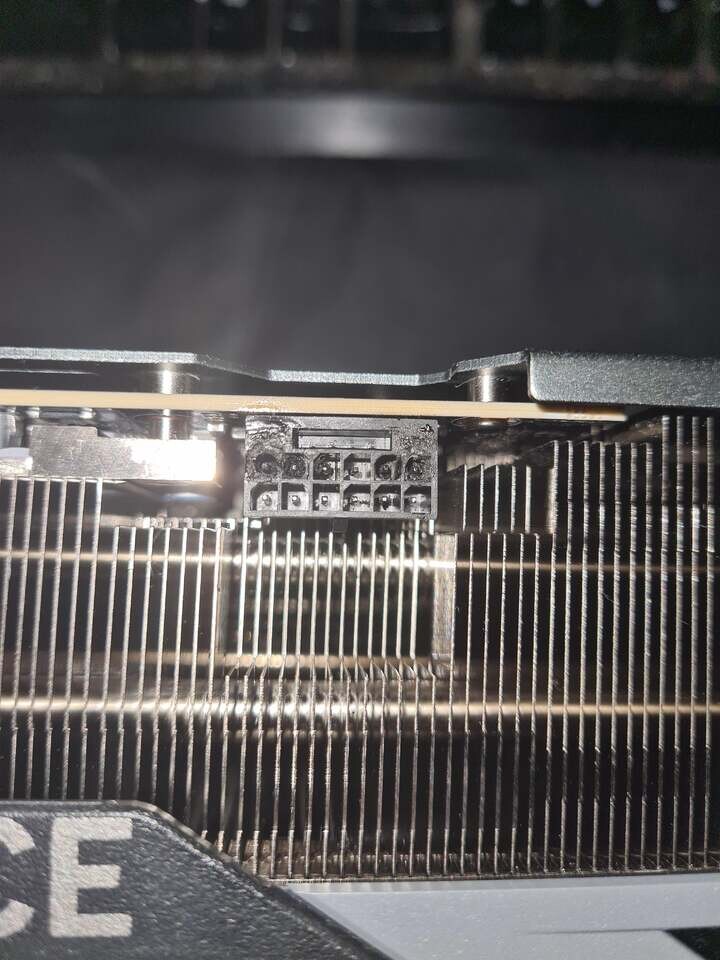

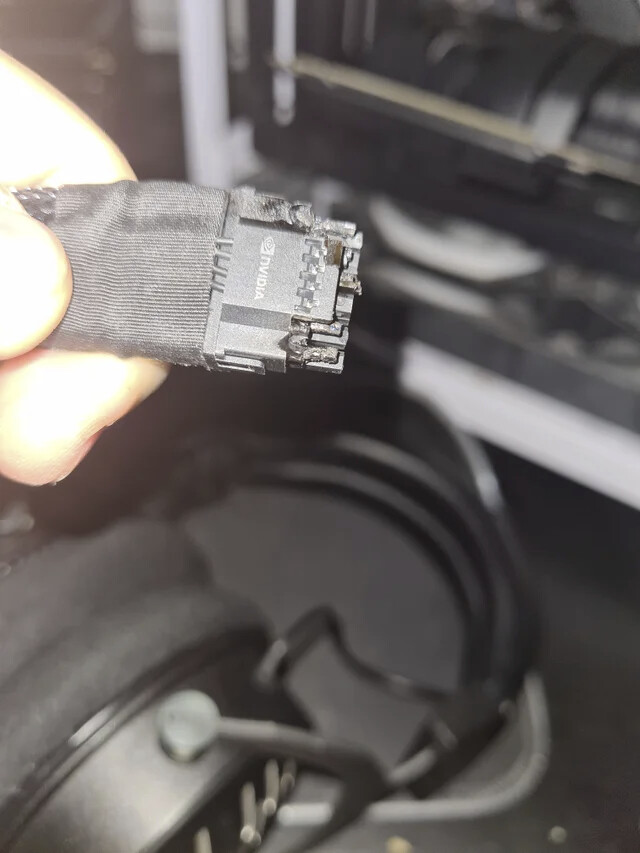

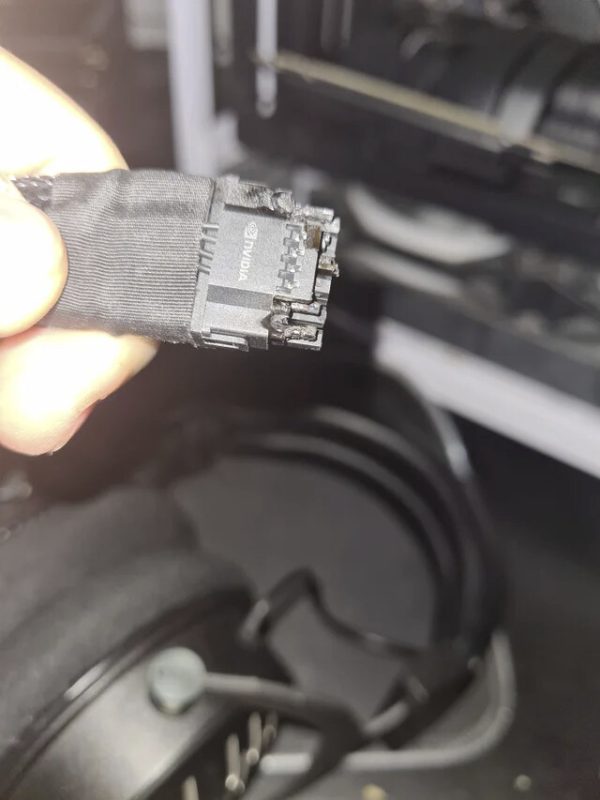

Всичко това тръгна от потребител на Reddit, който публикува снимки на разтопен 12VHPWR конектор от адаптер, доставен от NVIDIA, който преобразува четири захранващи 8-пинови PCIe конектора в един 600 W съвместим 12VHPWR конектор. Вижда се овъгляване и на женския конектор, който е разположен на картата, но потребителят твърди, че картата работи.
По-късно през тази седмица друг потребител на Reddit публикува подобни снимки на изгорял конектор за тяхна карта RTX 4090. В изявление за The Verge, глобалният PR директор на NVIDIA за GeForce, Браян Дел Рицо (Bryan Del Rizzo), каза, че компанията е в контакт с първия собственик, който е съобщил за този проблем, и се е свързала с другия, като част от тяхното разследване.

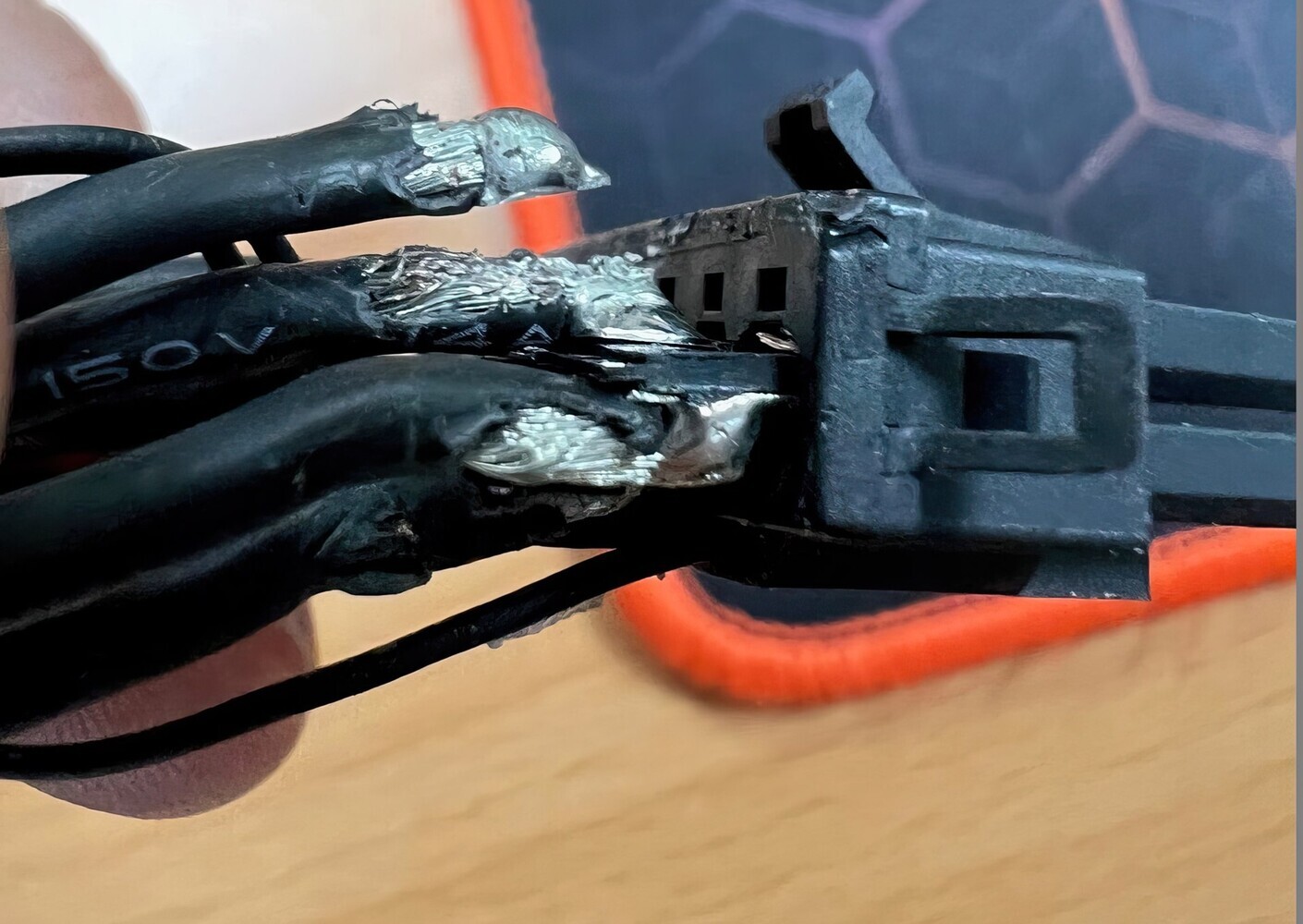

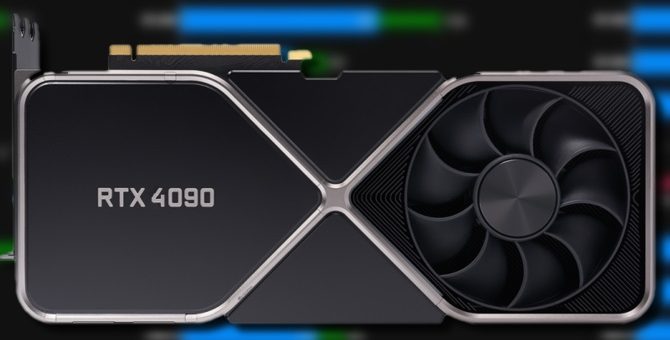

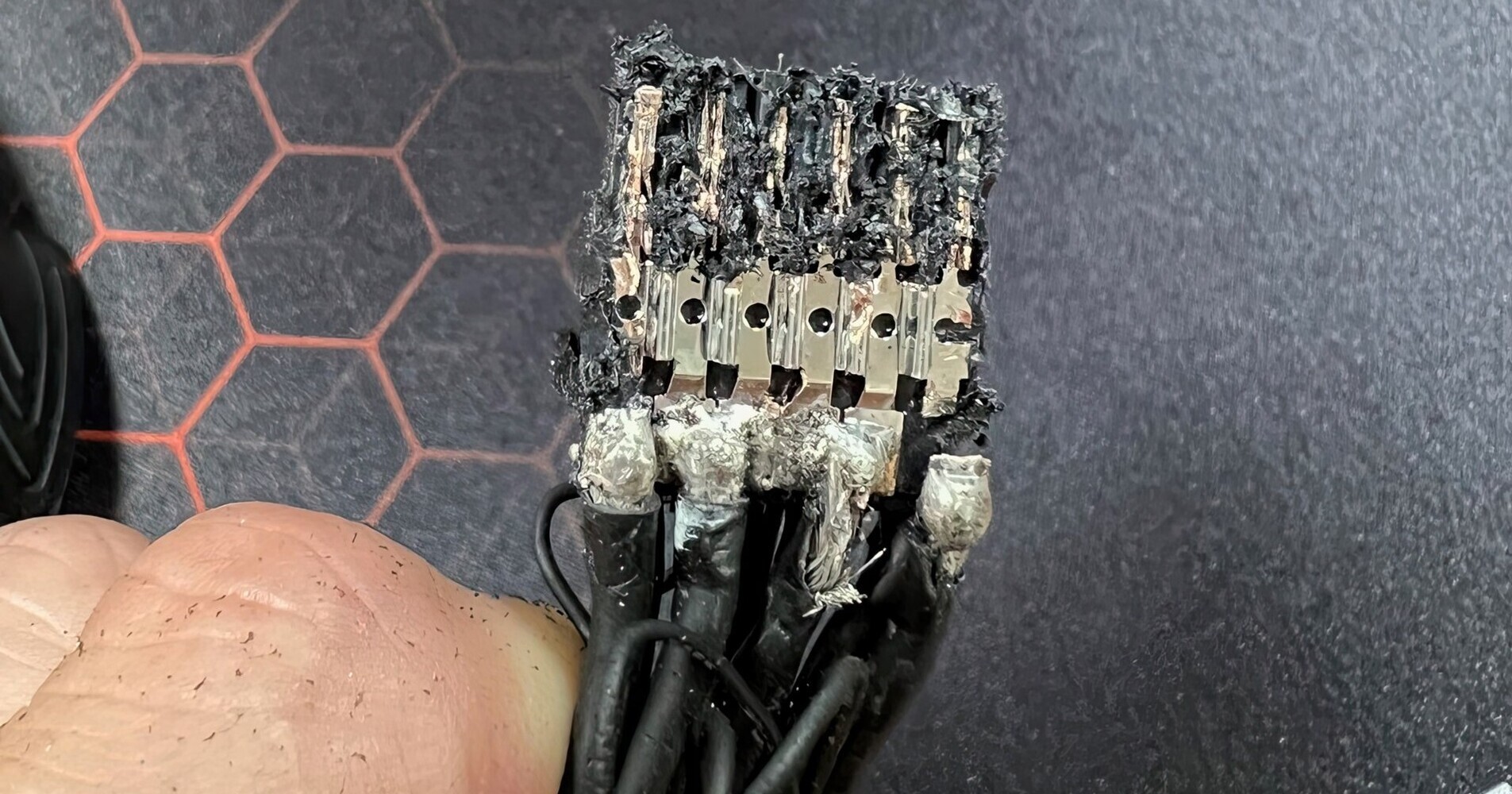

GeForce RTX 4090 не е просто дебела графична карта, като картите с персонализиран дизайн с въздушно охлаждане, които обикновено са с дебелина 4 слота, но е и „висока“ карта, с височина обикновено около 150-160 mm. Добавете 35 mm минимално разстояние, препоръчано за 12VHPWR, за да не се огъва, за да функционира безопасно и имате общо изискване за ефективна височина от 180-190 mm, което може да представлява проблем за повечето Mid-Tower кутии, които предлагат максимална височина за охладителя на процесора от около 160-170 mm. Другата причина която се лансира от запознати, е че проблема е в лошото качество на преходника. Той има четирите 8 пинови конектора които са свързани към 12-пиновата букса. Всеки 8 пинов конектор съдържа 3 захранващи +12V кабела и три маси, или общо имаме 12 захранващи кабела и 12 маси, които трябва да се свържат към 12 пиновата захранваща букса. Тоест на пин се падат по два кабела и ако не е добър контакта, ще възникне подобен проблем със загряване и разтопяване. В случая по незнайни причини няма кримпване на кабелите, ами те са запоени, което в комбинация с огъването вероятно е и причината за проблема.
ОБНОВЕНА ( 3.11.2022г.) Изглежда цялата тази ситуация с разтопените конектори идва от неправилна експлоатация от страна на потребителите. Единственият проблем на адаптера на NVIDIA е, че е грозен и съсипва естетиката на иначе брилянтния дизайн на RTX 4090, което кара потребителите да се опитват да огъват кабела, при опититите за получаване на по-добра визия.

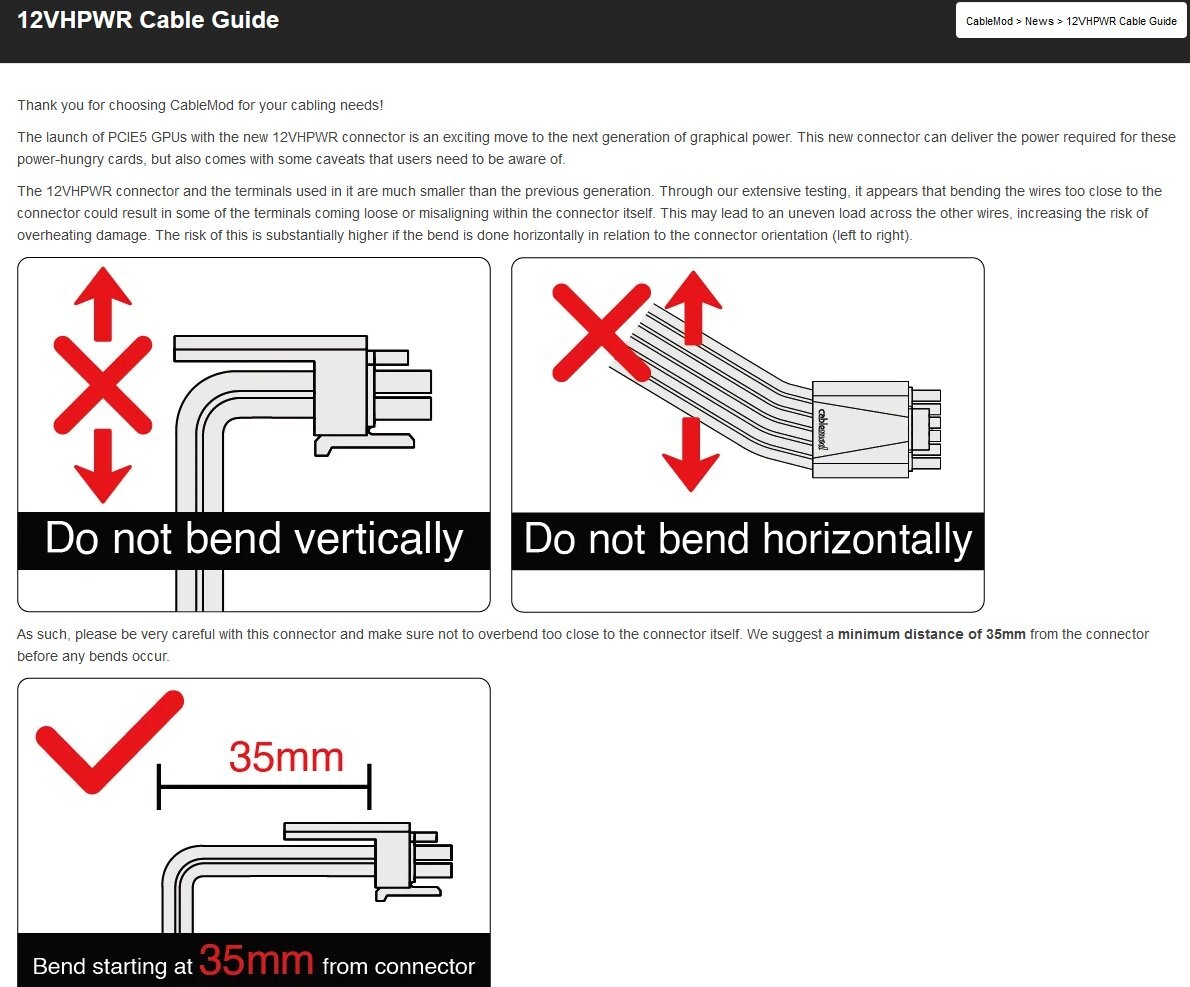

Компанията CableMod, която е специализирана в производство на персонализирани кабели за модулни PSU, насочени към общността на модърите и PC ентусиасти, е проектирала 12VHPWR кабел със собствен дизайн, който се включва в множество 12 V изходни гнезда на модулно PSU, превръщайки ги в 16-пинов 12VHPWR кабел. Той идва с доста изчерпателен набор от инструкции, за неща, които трябва и не трябва да се правят с него. Последното е интересно в нашия случай и там съвсем очевадно е отбелязано да не се опитвате да огъвате кабела хоризонтално или вертикално близо до 12VHPWR конектора и да оставете свободно разстояние от поне 3,5 см., защото това осигурява намален натиск (нормален) върху контактите в конектора.
В резултат на комбинацията от изискването за свободно разстояние с вече по-високите графични карти RTX 4090, получавате конектор за захранване, който е неприложим за повечето Мid-Тower кутии със стандартна ширина без кабелен мениджмънт. Също така опитът да се „борите“ с конектора и по някакъв начин да го огънете до желаната от вас форма, за да придадете по-добър външен вид, ще доведе до неправилен натиск на контактите, което представляват опасност от разтопяването му.
Ето интересни материали по темата от Jon Gerow, познат като „Jonny Guru“ от еднименния сайт. и
Видео от Aris Mpitziopoulos по същата тема:
Източник: Techpowerup
на тока не му е проблем да тече по огънати кабели. загряване може да от лош контакт. принципно запояването прави електрическата връзка много по добра от крипмването, обаче припоя прави сплав с медта, а сплавта има по голямо съпротивление от чистия проводник (затова и бързите предпазители имат „топче“ припой по средата на жичката, топчето не е запоено, а само е пристегнато около жичката, при протичане на голям ток, то се разтопява и сплавя с жичката, съпротивлението рязко нараства и жичката изгаря по бързо) в случая за прегарянето на конектора са виновни пиновете, които имат прекалено малко сечение (според чертежа изобщо не са изчислени и издържат реално до около 180 вата) или ламаринките, които контактуват с тях.
https://www.youtube.com/watch?v=-NGUov5Zb_0 там в коментар съм направил малко изчисления на база размерите на конектора…
Проблемът е само в мъжкия конектор (преходника). На картата женската букса си е ОК. Огъването не пречи на протичането на тока, но може да счупиш пин, или да откъртиш лоша спойка, като по този начин увеличаваш тока през останалите контакти, което води до по-голямо нагряване. ;)
да но тогава където е откъртена спойката ток не тече и не трябва да има стапяне… женската букса обикновено си е ок, защото там има по добро охлаждане – пиновете отвеждат топлината към дебелите шини на платката, а тези от кабелите няма на къде… но като гледам и по кабелите няма следи от термично натоварване, каквото би се получило ако по някои кабели не тече ток, на другите ще опича изолацията и ще стане чуплива, а като гледам картинките – такова нещо няма и според мен снимката е правена след разпояване на пиновете с поялник без припой, ако беше от греене припоя по кабелите щеше да има много по тъмно сив цвят и дори лилав, а кабелите щяха да се разпоят и откачат още по време на работа. за мен проблемът е от тънки пинове на конектора на платката, с още по тънки ламаринки в буксата на преходника…
