Изборът на UPS за използване в офиса не е проста задача. Ролята на UPS е да представлява важна защитна бариера в случай на сериозни аномалии в захранването или прекъсването му изцяло.
Един от основните фактори, който трябва да се вземе предвид при избора, е видът на синусоидата на изхода. Това е характеристика, която често предизвиква объркване на пазара на UPS продукти. Ако се допусне грешна преценка на този параметър, може да се окаже, че новият UPS е напълно безполезен при спиране на тока, тъй като няма да може да издържи товара.
Тук не става дума за вида на изходната вълна на UPS, докато е в режим на захранване от мрежата, тъй като в този случай тя винаги е чиста синусоида, а за изходната вълна, която самият UPS предоставя в случай на преминаване в режим на захранване от батерията.
Симулираната синусоида, (или Широчинно-импулсна модулация), не е подходяща за много електрически и електронни устройства! Това включва компютрите, използващи актуални a–PFC, (Active Power Factor Correction) захранвания, каквито са повечето с мощност над 200W. Последните изискват чиста синусоида на изходната мощност, за да работят нормално. В противен случай, когато захранването от мрежата изключи, UPS със симулирана синусоида по всяка вероятност няма да може да работи със свързаното към него a–PFC устройство и ще го изключи поради претоварване, или ако устройството потребява до 40% от общата мощност на UPS-а, ще го поддържа трудно, произвеждайки бръмчащи шумове.
Чистата синусоида е задължително условие за работата на машини с двигатели с голям капацитет като помпи, хладилници, климатици, пробивни машини и др., както и при някои зарядни за батерии, всички hi-fi системи и някои безжични комуникационни устройства. При тях липсата на захранване с чиста синусоидална вълна може да причини неправилна работа или нежелани статични звуци.

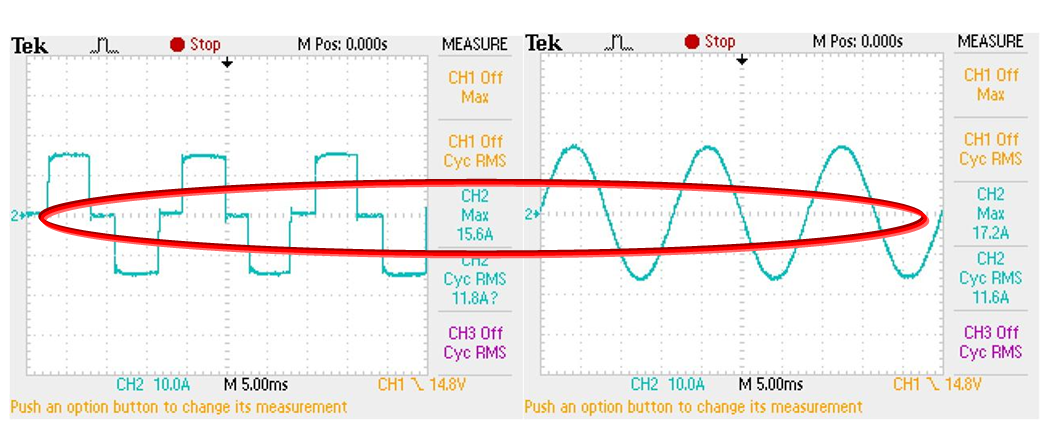

Илюстрацията показва разликите между симулирана синусоида и чиста синусоида на изхода, а червената елиптична зона демонстрира проблема със съвместимостта по отношение на a–PFC захранванията:
Изкривяването по хоризонтала в средата на симулираната синусоида се увеличава пропорционално на свързания товар. Затова UPS-ите, които работят със симулирана синусоида в режим на батерия, не могат да се справят при товар над 40% от общия им капацитет, което принуждава свързаните устройства с a–PFC захранване да изключват. По-модерните и ефективни a–PFC захранващи блокове (каквито например има в сървърите), имат нулева толерантност дори към малки изкривявания на вълната на мощността и винаги изискват чиста вълна, за да работят.
Някои други устройства работят относително добре със симулирана синусоида, но загряват повече като потребяват около 30% повече енергия, което намалява и техния живот.
Без съмнение видът на изходната синусоида е един от най-определящите фактори за цената на UPS. Всички професионални UPS-и, което реално включва продуктите от вида „онлайн“ и „линейно-интерактивни“, трябва да осигуряват изход с чиста синусоида, когато работят в режим на батерия.

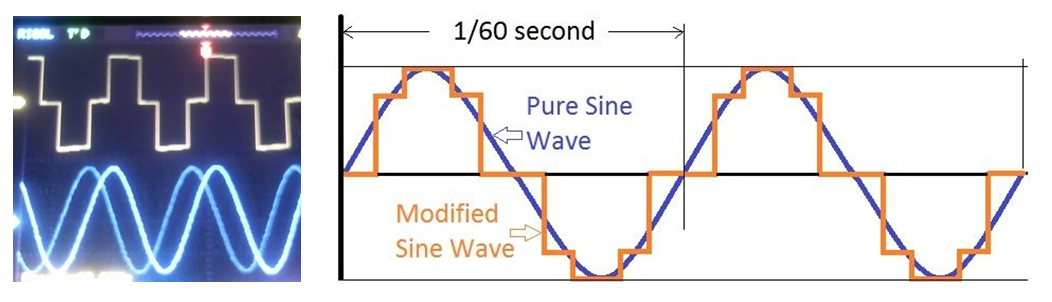

Изображенията илюстрират разликите между симулирания и чистия изход:
За потребителите, които искат да знаят кои устройства изискват чиста крива на мощността, предлагаме списък с основните категории:
- Всички компютри с active–PFC захранване.
- Всички лазерни принтери, копири и подобни уреди с електронни компоненти от тип „тиристор“.
- Всички електрически уреди с мощни двигатели.
- Всички устройства с токоизправител с полупроводниково управление (например перални машини и подобни).
- Всички флуоресцентни (CFL) източници на светлина.
- Препоръчва се за модерните LED или OLED телевизори.
- Препоръчва се за Hi-Fi аудио системи и рeсивъри.
- Зарядни за батерии за мощни консуматори (пробивни машини, акумулатори с голям капацитет и др.).
- Всички отоплителни уреди.
- Препоръчва се за електронни часовници, които работят директно с AC захранване, без използване на трансформатор, защото захранването със симулирана синусоида ще доведе до неточност в отчитането на времето.
- Препоръчва се за критично медицинско оборудване.
Да не забравяме, че всички захранвани с променлив ток електрически устройства са проектирани да работят директно в мрежата с чиста синусоидална вълна на мощността. Някои от тях определено могат да работят и със симулирана вълна, но това не означава, че това е предпочитания режим на работа. Както казват ветераните инженери, работата на уредите със симулирана, вместо с чиста синусоида, е като карането на кола с осмоъгълни колела, вместо с кръгли. Пътуването ще е много некомфортно, ако техниката и пътниците са твърде чувствителни към такъв тип въздействия.
Ако не сте сигурни за изискванията към захранването на конкретните уреди, изборът на UPS с чиста синусоида винаги елиминира потенциалните проблеми. Cyber Power Systems, глобален производител на UPS, инвертори и PDU (Power Distribution Units) предлага голямо разнообразие от UPS модели с чиста синусоида за всякакви приложения и бюджети. Линията CP-PFC включва линейно-интерактивни устройства от начално ниво, а по-високо в гамата са PR Tower и Rack моделите, както и серията от онлайн модели OL/OLS, CPS инверторите и 3PH системите.
За консултация за избор на подходящ UPS можете да се обърнете към основния дистрибутор и сервизен партньор на CyberPower в България – фирма ADSYS (https://adsysgroup.com/).
лазерни принтери и копирни машини, изобщо не трябва да се свързват към никакви UPS, защото в печката има доста мощна халогенна лампа, която при опит за принтиране ще свали UPS в защита, а може и да го изгори… пък на ccfl лампите им е все тая каква е синусоидата – още на входа на лапите има грец с кондензатор и напрежението става точно √2*220=310V
модифицираната синусоида не пречи изобщо на захранвания, които на входа си изправят напрежението (адаптери на лаптопи, компютърни захранвания, телевизори), но вреди на трансформатори и асинхронни двигатели и те могат да изгорят, тъй като при протичащ прав ток намотките имат много малко съпротивление и тока е много голям…
Проблемът на модифицираната синусоида при импулсните захранвания е наличието на APFC, защото то очкава на входа синусоида (такъв е принципа на работа) и когато се появи някакъв триъгълно правоъгълен сигнал, тока става прекалено голям и се включва защита на UPS и не иска да заработи;) Това е особено видно при евтините UPS устройства и компютър с APFC захранване, където като натовариш PC-o и изклюва UPS-a далеч под спецификациите си, или просто не иска да включи, ако е натоварено PC-o в този момент. В последните години се взеха доста мерки, за да се смекчи този проблем, но напълно не е решен и ако искаш да използваш напълно възможностите на UPS-a, трябва изхода да е синусуидален. Те всички UPS по същество на изхода имат „модифицирана синусоида“, но въпросът е колки точки се интерполират, за да е по-точна.
Евтините ups-и са с AVR или изобщо го нямат. Така че модифицираната синусоида изобщо не пречи, защото я няма докато има ток… Причината да влизат в защита е калпаво проектирано APFC – виждал съм ups да почват да цъкат заради APFC (просто то прави натоварването на пикове, които карат UPS да влезе в защита), в една фирма, която ни е на поддръжка продадохме компютър със захранване от „Пуканките“ на гигадръв (които после станаха известни в канала на gamers nexus), поради липса на друго. Фирмата има стотици компютри с fortron и corsair захранвания и с тях няма проблеми, а ups-те са само APC (които вече са пълни боклуци, но във фирмата си държат на тази марка)….
Основнят проблем при евтините UPC-и, които използват така наречената „модифицирана синусоида“ (правоъгълна или кавази правоъгълна форма на напрежението) е, че са евтини и поради това са изградени от евтини компоненти и времето на превключване е много голямо, което не е ОК за APFC, което изисква доста по-малко време (захранванията без APFC имаш натруващи електролити на входа, докато при APFC те са след него и няма какво да го държи) – обикновено при задействане на евтин UPS с такова захранване като товар, PC-o се рестартира. Модифицираната синусоида е доста далеч от синусоидалния сигнал, особено като се натовари и в резултата на това на APFC му се нарушава режима на работа и започват едно големи пикове на тока, които сработват защитата на UPS и той изключва и започва да пищи, че е претоварен. Затова примерно един 1200VA евтин UPS, може да се справи с да речен до към 400 W натоварено PC, но ако вземеш един така наречен синусоидален (ШИМ синусоида) Eaton 850W, ще видиш, че примерно неговата товароспособност e доста по-висока. Именно заради шума (който се увеличава с натоварването), породен от формата на генерираното напрежение на симулираната синусоида е причина, да има много по-ниска ефективност и товароносимост, когато отсреща има APFC товар.
така че въпроса изобщо не е до „евините“ ups-и (примерно mustek бяха много добри упс-и но вече не се внасят… apc бяха добри преди да станат schneider…
