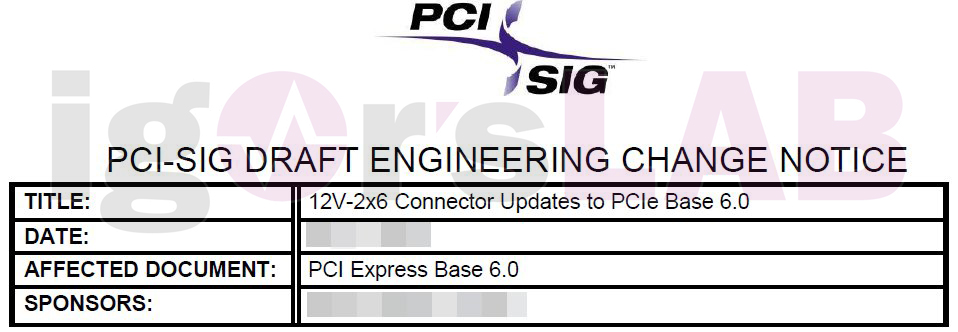

Известният ресурс Igor’s Lab, се е сдобил с инженерен чертеж на PCI-SIG за замяна на печално известния захранващ конектор 12VHPWR, който очевидно няма да издържи още дълго. PCI-SIG се готви да го замени с конектора 12V-2×6, който ще бъде част от спецификацията ATX 3.1 и спецификацията PCI Express 6.0. Новият конектор обаче не изглежда да има големи физически промени, но има механични модификации, като сензорните щифтове са вдлъбнати по-назад, за да се гарантира, че е направен правилен контакт, преди да може да бъде изискана по-висока мощност от GPU. Добрата новина е, че поне в проектантските спецификации, 12V-2×6 конекторът ще бъде обратно съвместим с 12VHPWR конекторите.
Една от по-големите промени, поне що се отнася до мощността, която новият конектор може да достави, е, че ще има нови два режима от 150 W и 300 W в допълнение към режимите от 450 W и 600 W за разпознаване на сензорните щифтове. Конекторът 12V-2×6 е рейтнат на поне 9,2 A ампера за щифт при 30C, но независимо от това конектора 12V-2×6 ще доставя максимален общ ток не по-голям от 55 A. Друга интересна информация от черновата се отнася до температурите на щифтовете на захранващия конектор 12V-2×6. Температурният живот е 168 часа при 105 градуса по Целзий, докато очакваната продължителност е 92 часа при 105 градуса по Целзий с предварителна подготовка. Затова PCI-SIG също добавя по-строги изисквания, когато става въпрос за дизайна и качеството на кабела, което, надяваме се, трябва да предотврати проблемите, от които страдат реализациите на 12VHPWR. Следователно, производителите трябва да вземат предвид температурните ограничения, когато проектират своите графични карти, за да гарантират, че други компоненти, като шунтове, VRM или бобини, не добавят ненужна топлина към хедера. Документът също така посочва силата на задържане на заключен конектор, като подчертава минимум 45N, когато дърпате конектора аксиално.

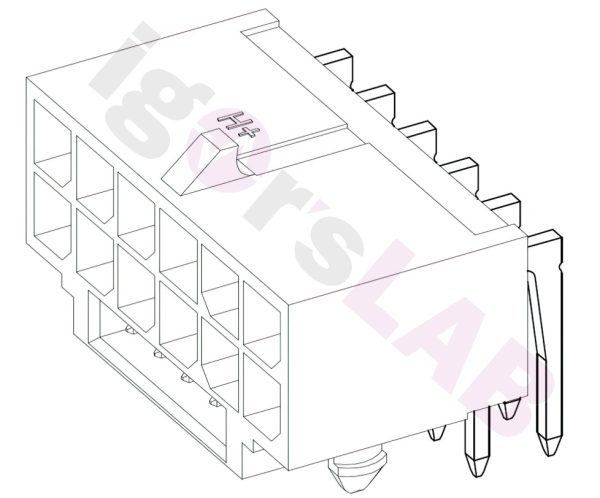

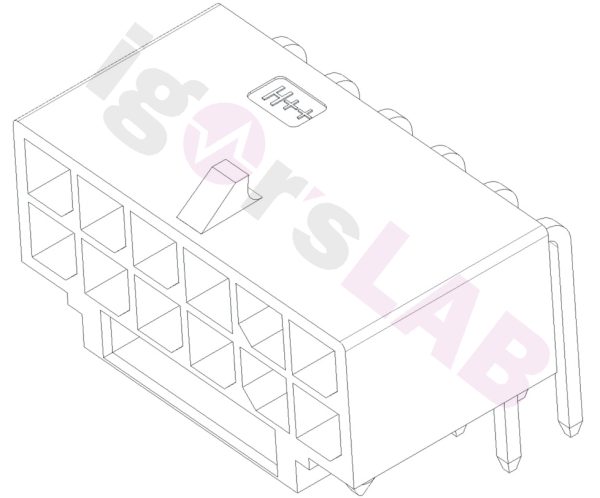

Старите захранващи конектори 12VHPWR ще имат маркировка H+, докато новият захранващ конектор 12V-2×6 ще има идентификатор H++. Това все още не са официални крайни спецификации и могат да подлежат на промени, въпреки, че източника на информацията смята, че е малко вероятно да се случи. Ще разберем повече подробности, когато PCI-SIG финализира спецификацията на конектора 12V-2×6.
Източник: Igor’sLAB
