Ревю на Thermalright Ultra120Ex Rev.4

Автор: Димитър Несторов



Вероятно сте чували за охладителите на Arctic, be quiet!, Cooler Master или Noctua, които са сред най-популярните и разпространени на нашия пазар последните години. Днес обаче ще разгледаме модел на една „по-стара“ компания в бранша, която макар и без официален дистрибутор за България, предлага изобилие от решения за пасивно и активно охлаждане още от основаването си през далечната 2001 в Тайпе, Тайван. Вероятно вече се досещате, че става дума за Thermalright. Нека проследим как се представя един от по-новите ѝ модели, а именно Thermalright Ultra120Ex Rev.4 …





Технически характеристики

Охладителят запазва дизайна на оригиналната си версия – Ultra 120 Extreme, която преди около 15 години се справяше изключително успешно. С тегло от 660 грама, 6 топлинни тръби и масивна никелирана медна основа, вече имаме заявка за сериозни възможности, въпреки единичната кула. Като вземем предвид и двата солидни вентилатора (120 мм.), развиващи до 2150 оборота (rpm) и статично налягане до 2.87 mm H2O, очакванията стават още по-високи.

Ето и пълните спецификации:

• Радиатор
  • Размери (Д/Ш/В): 132 / 64 / 157 мм.
  • Тегло: 660 гр.
  • Топлинни тръби: 6 х 6 мм.
  • Основа: C1100, никелирана
  • Ламели:
    • Брой: 54
    • Дебелина: 0.4 мм.
    • Разстояние: 1.6 мм.
  • Вентилатори
    • Модел: TL-B12
    • Размери (Д/Ш/В): 120 / 120 / 25.6
    • Тегло: 205 гр.
    • Обороти: 2150 rpm (+/-10%)
    • Ниво на шум: 28.1 dBA
    • Въздушен поток: 69 CFM / 117.2 m3/h
    • Статично налягане: 2.87 mm H2O
    • Ток: 0.16А
    • Конектор: 4-Pin PWM
    • Лагеруване: Two Ball Bearing

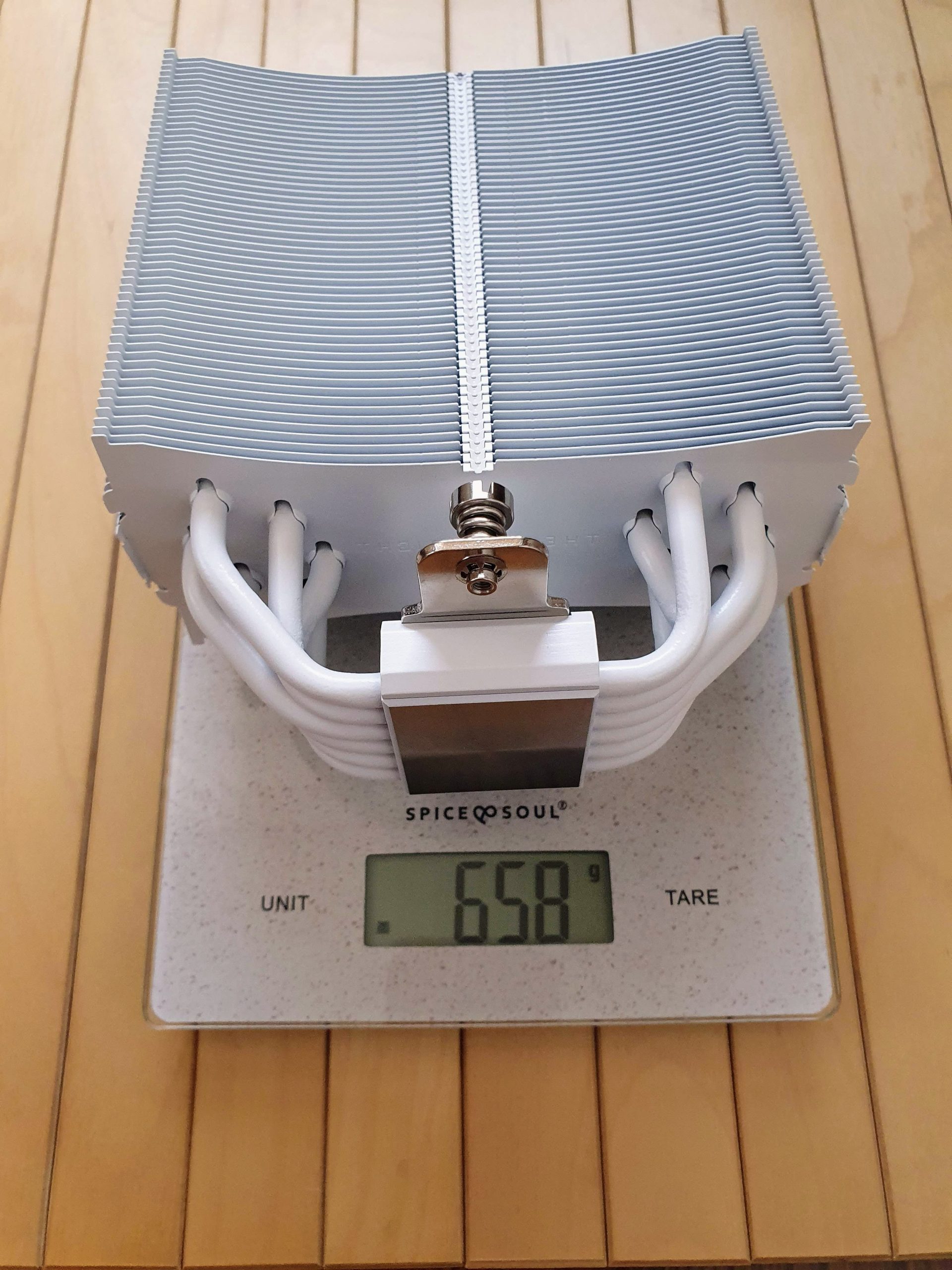

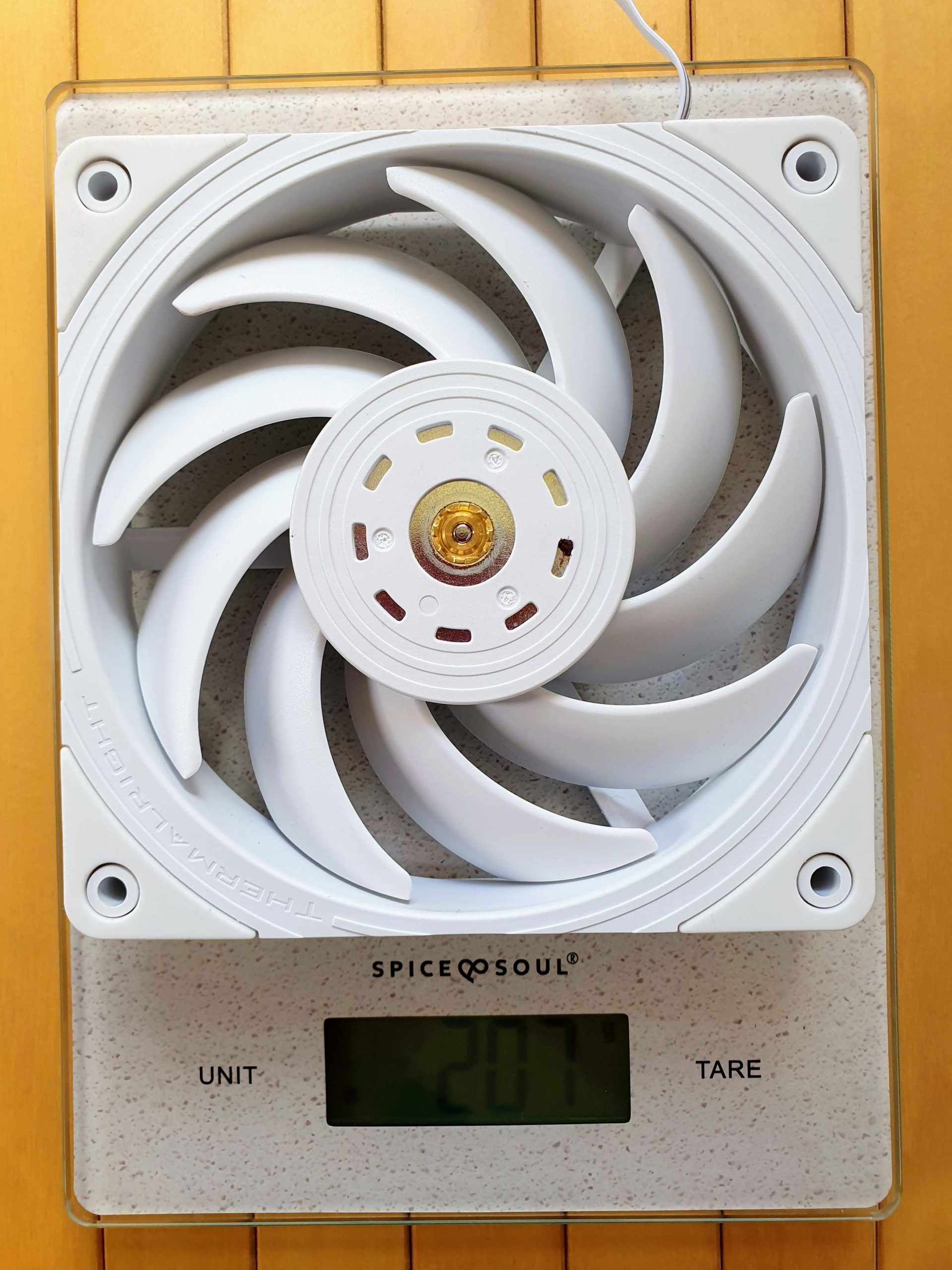

Както се казва: „Проверката е висша форма на доверие“, така че качваме всичко на кантара.





Разопаковане

Отблизо

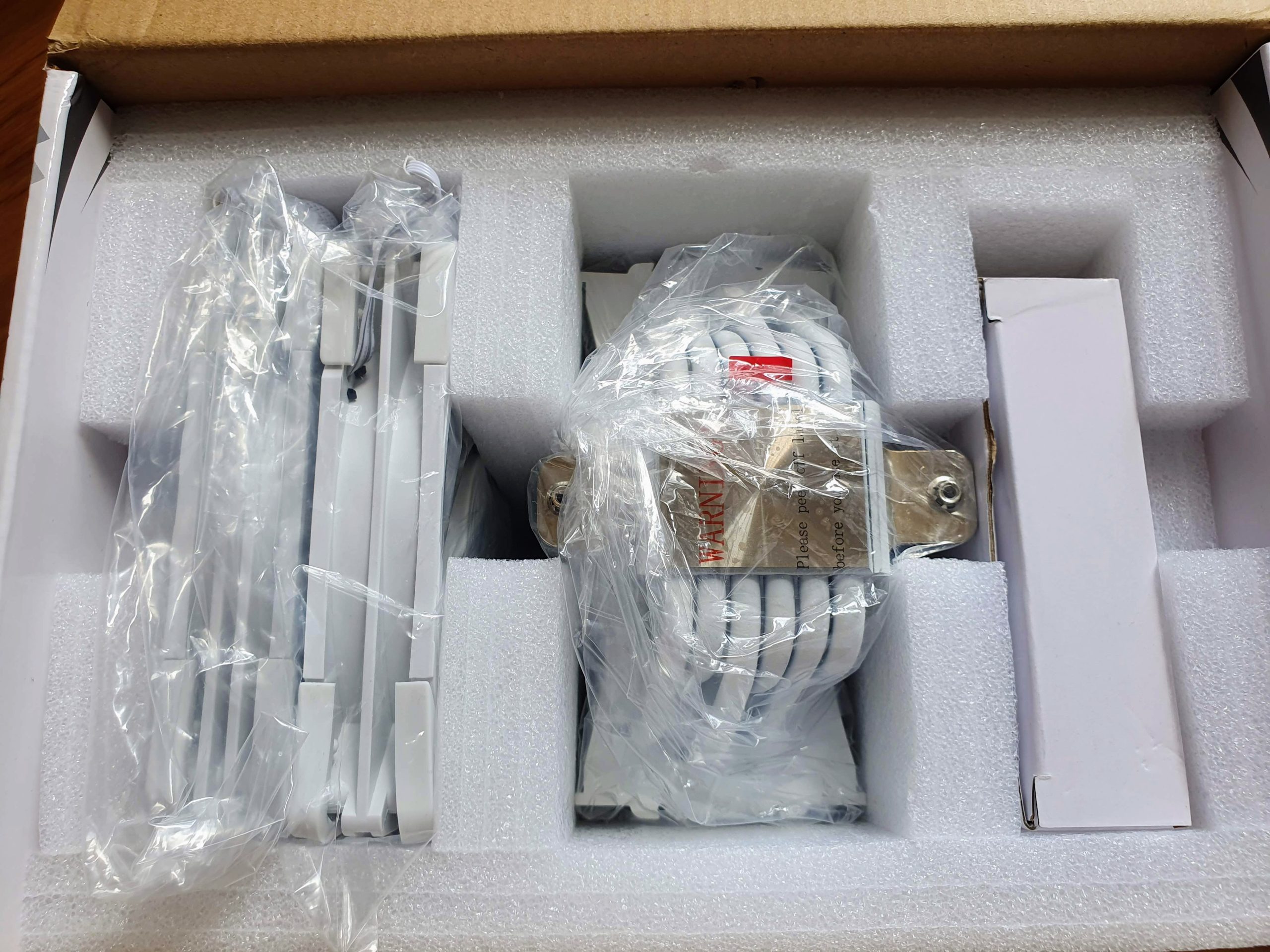

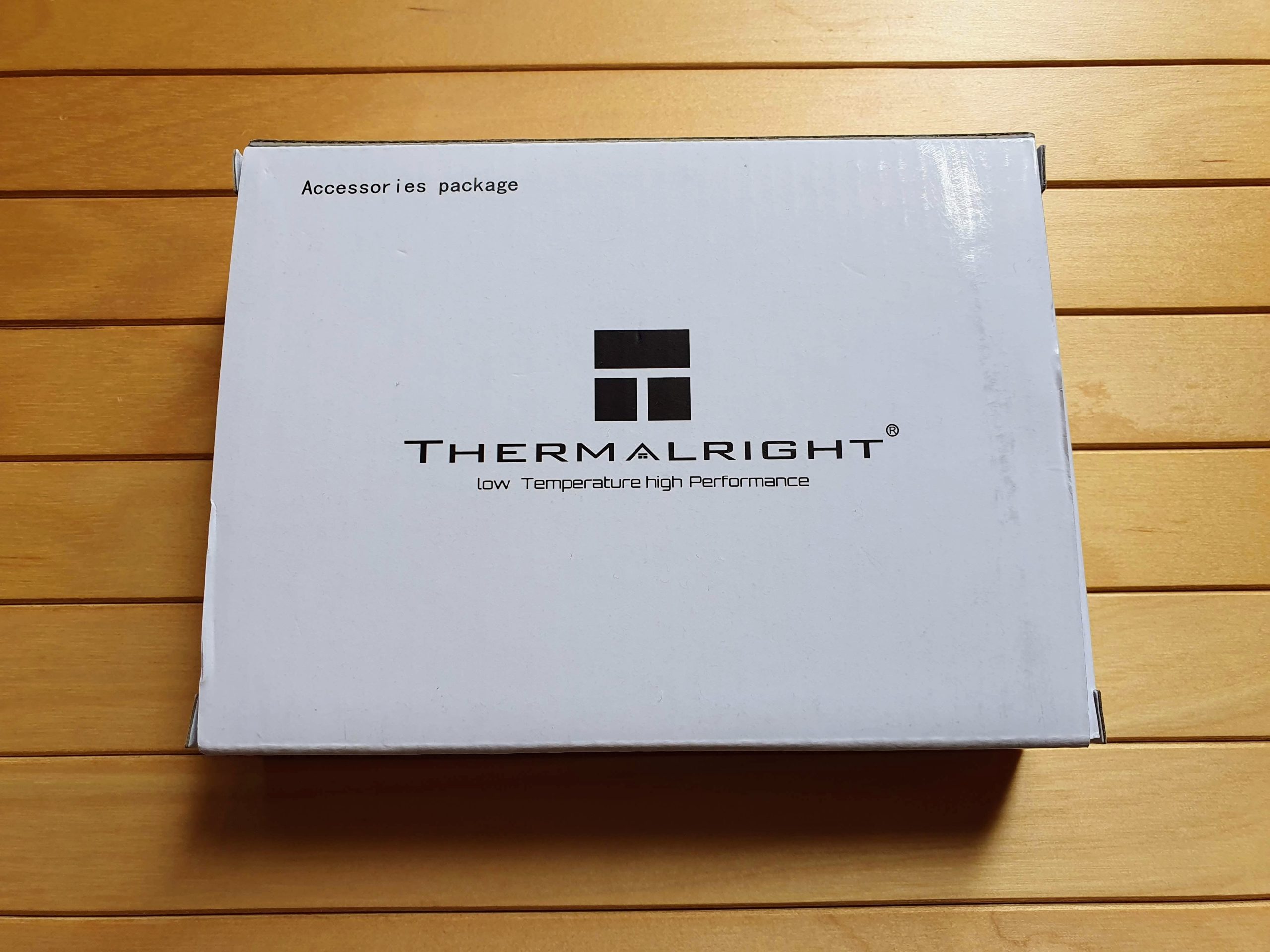

В голямата картонената кутия има здрава уплътняваща пяна, предпазваща отлично частите вътре. Двата вентилатора са опаковани отделно, има малка картонена кутия с аксесоарите, а самият охладител заема централно място. Допълнително е прибавен и комплект за монтаж на LGA1700.

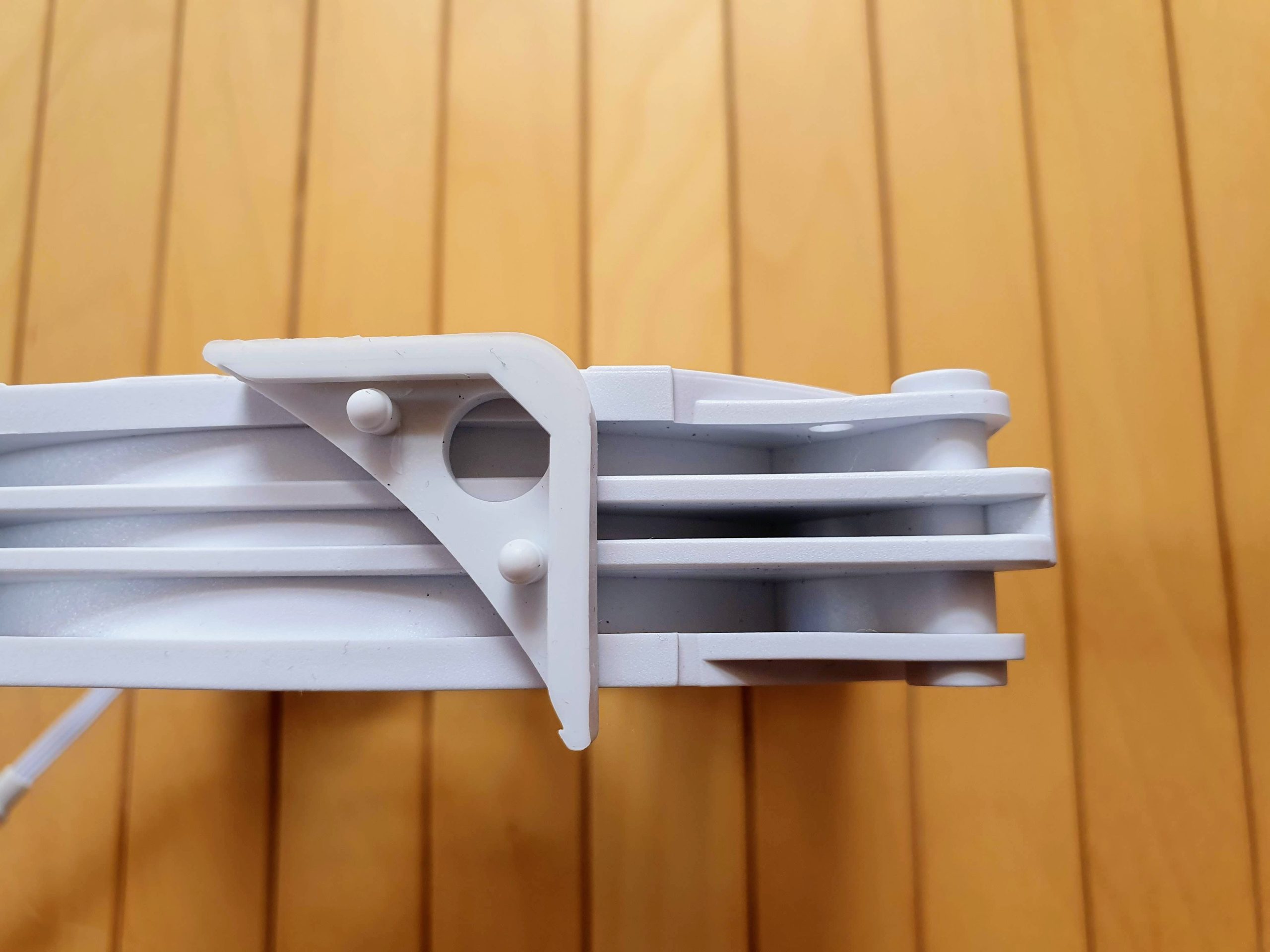

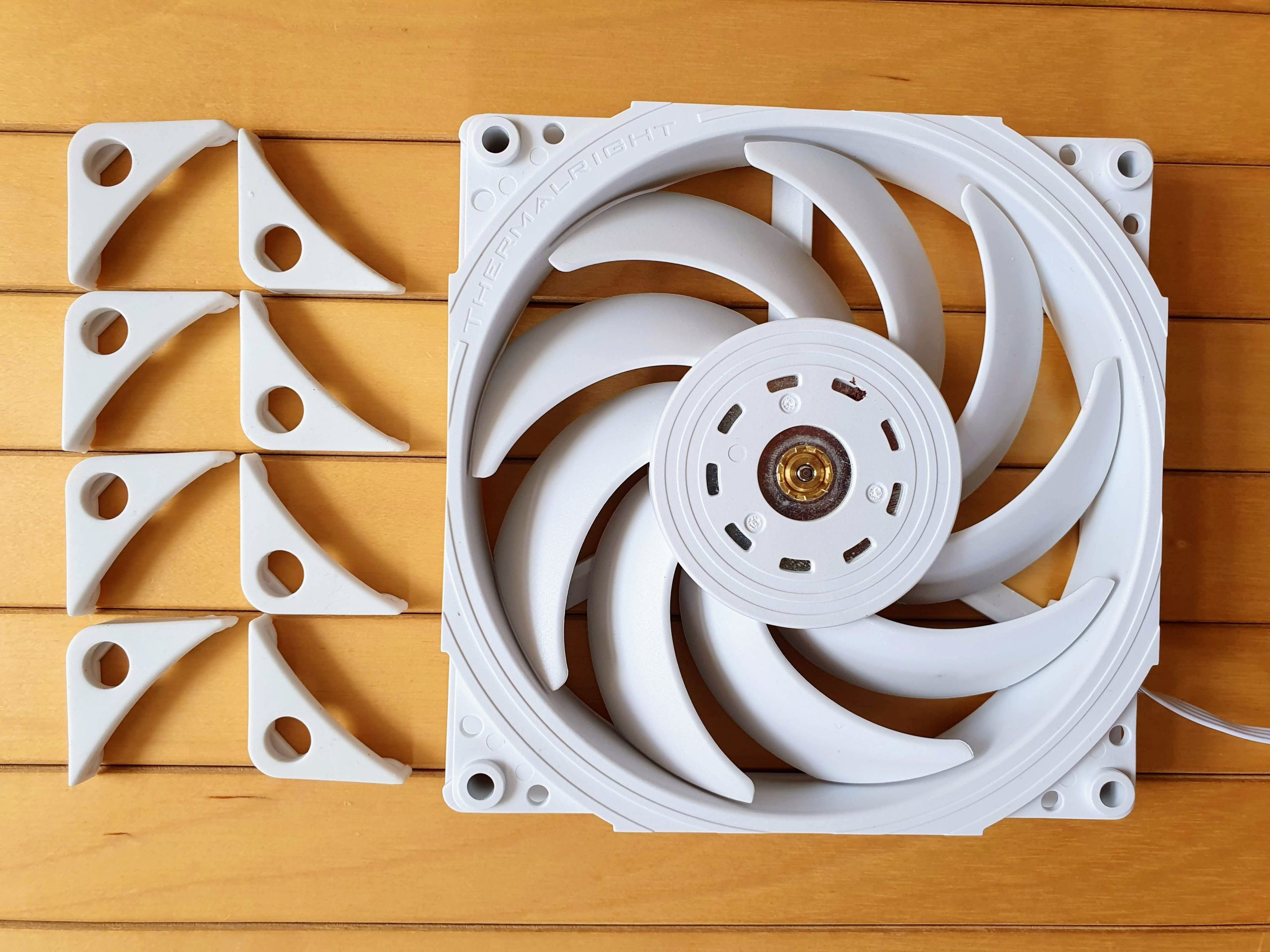

В четвъртата ревизия имаме възможност за избор между 3 цвята – класически сив (алуминий, без боядисване), изцяло черен или бял. Вентилаторите са в същия тон, като са оборудвани с по 8 гумени уплътнения за намаляване на вибрациите. Добре е да уточним, че при белия модел цветът на всичко е само един, черният обаче идва с резервен комплект червени гумички – за повече контраст, докато класическият е само със сиви.

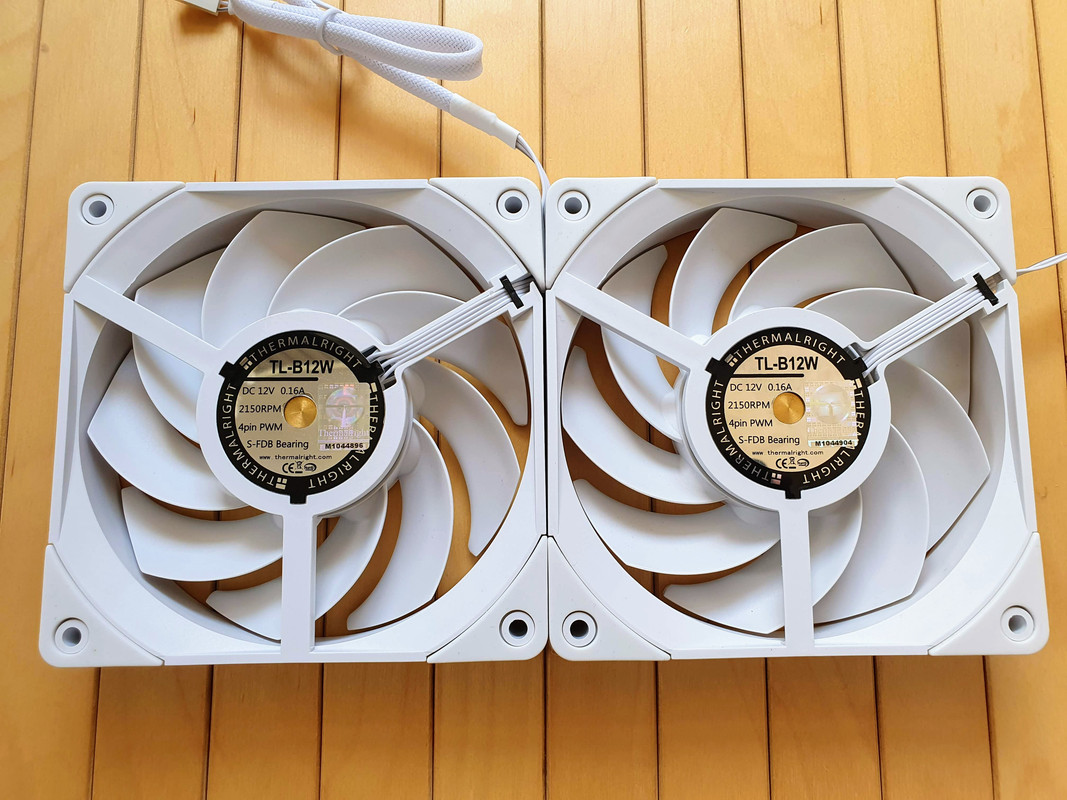

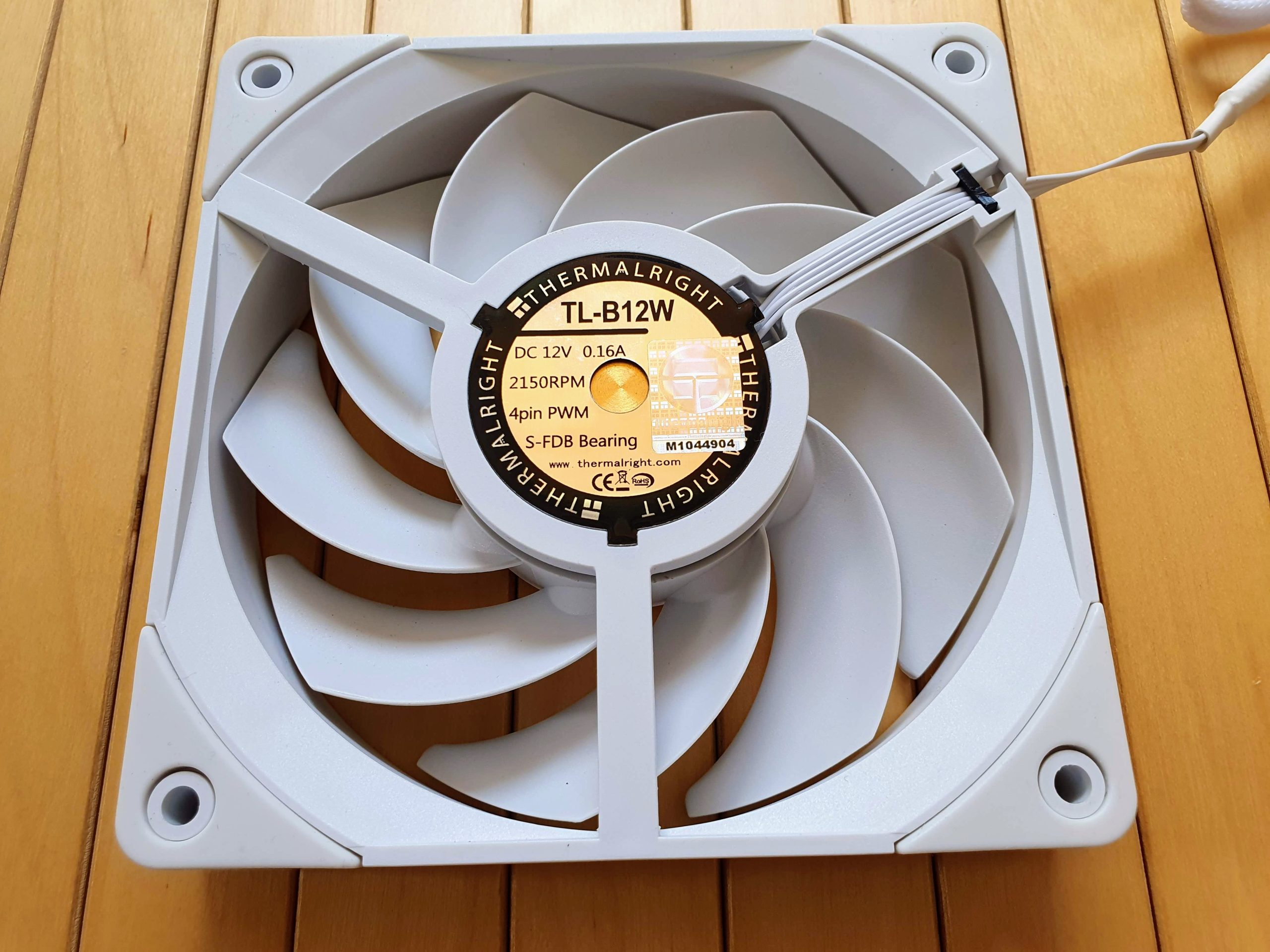

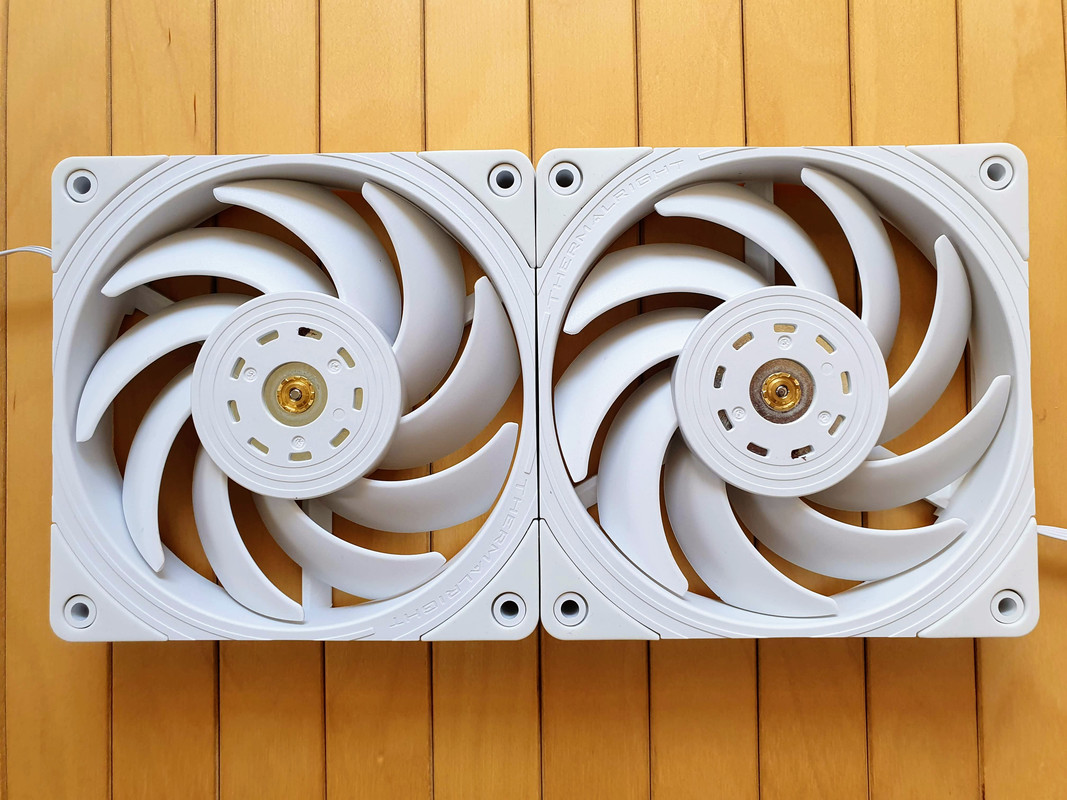

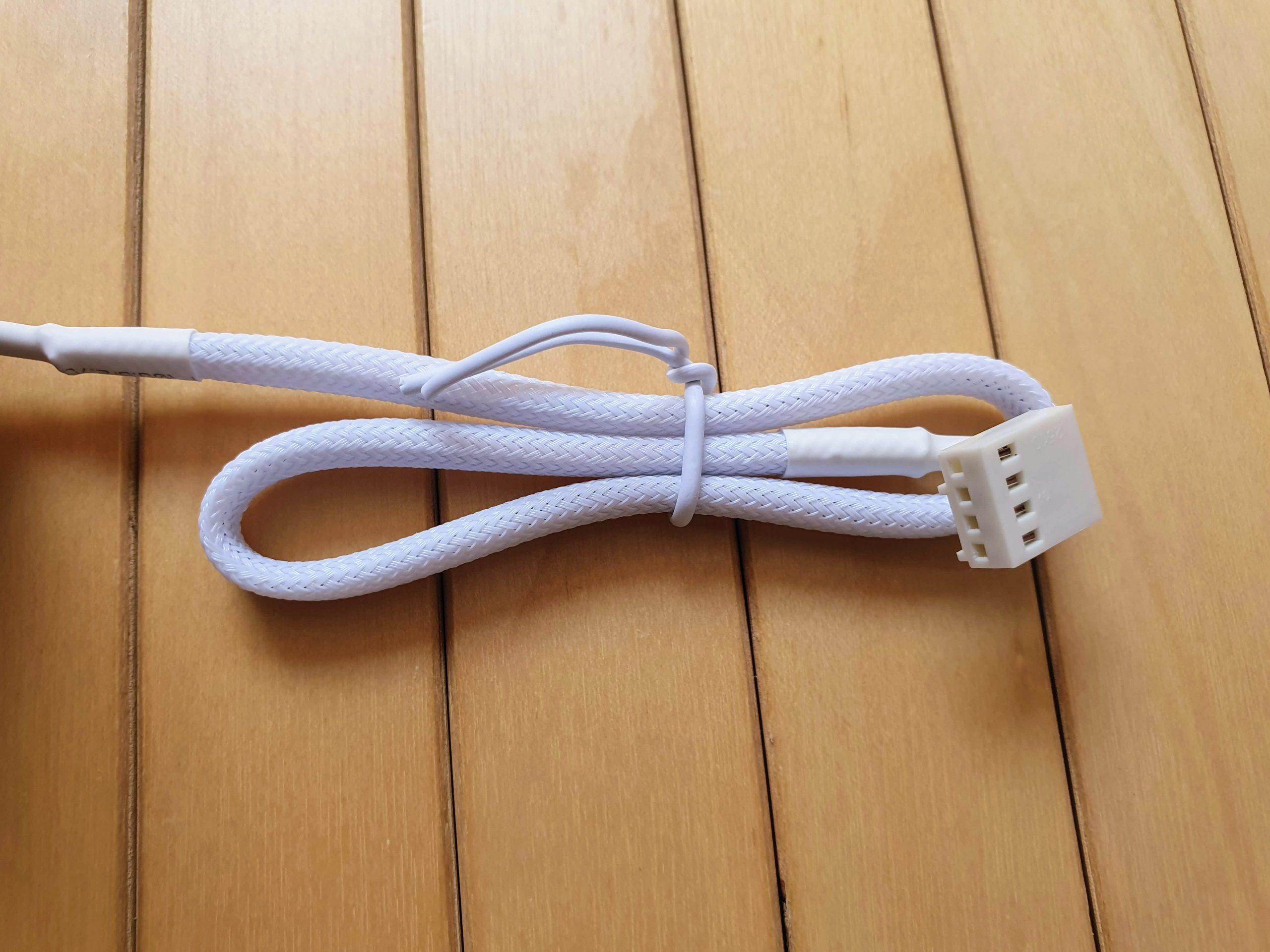

Кабелите на вентилаторите са с оплетка в същия цвят и определено правят много добро впечатление. Моделът им е TL-B12(W) и съответно работят до 2150 rpm, което предполага и малко повече шум на високите обороти. Имат по 9 витла и визуално много наподобяват конкурентните NF-A12x25 PWM.

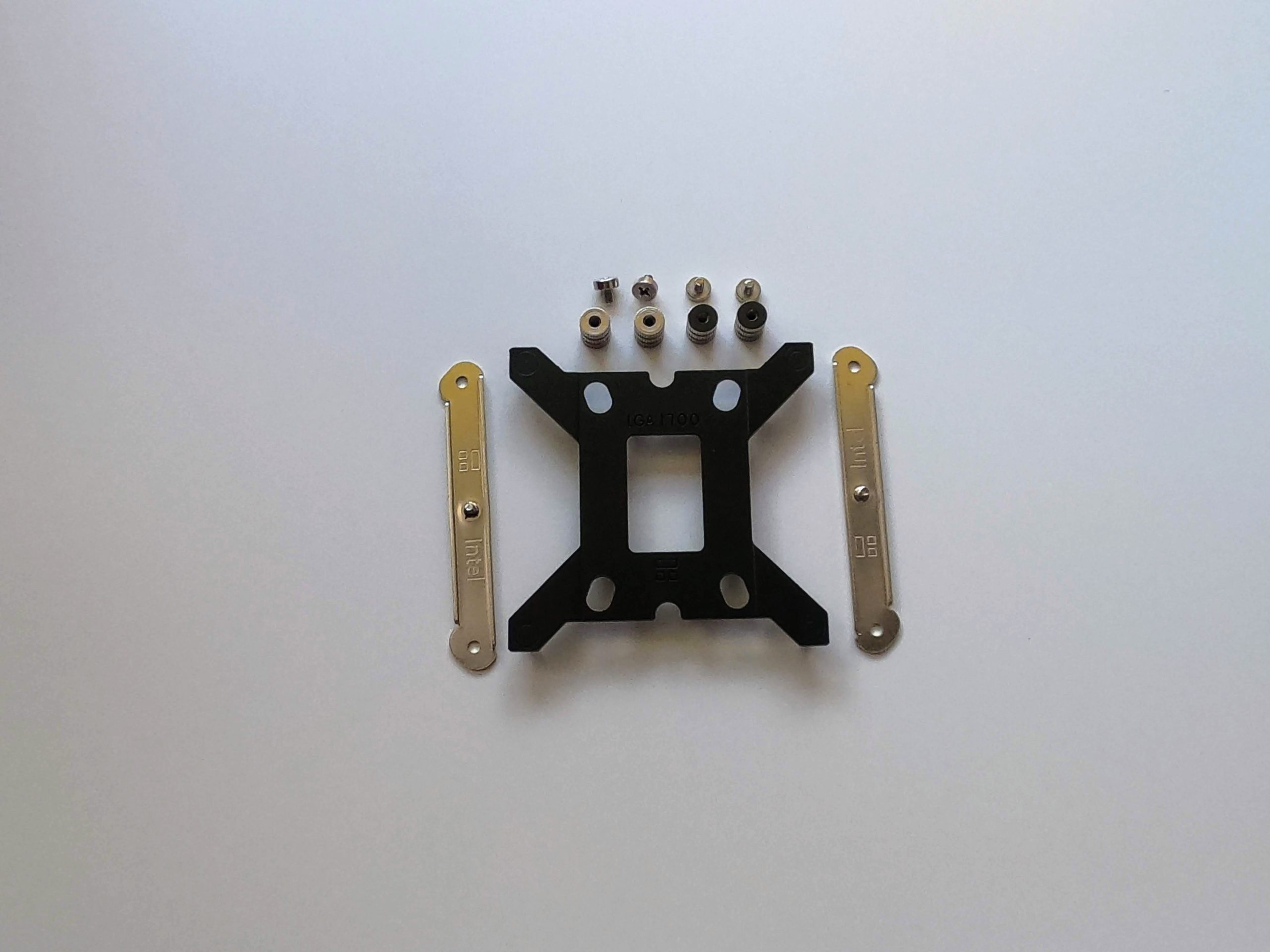

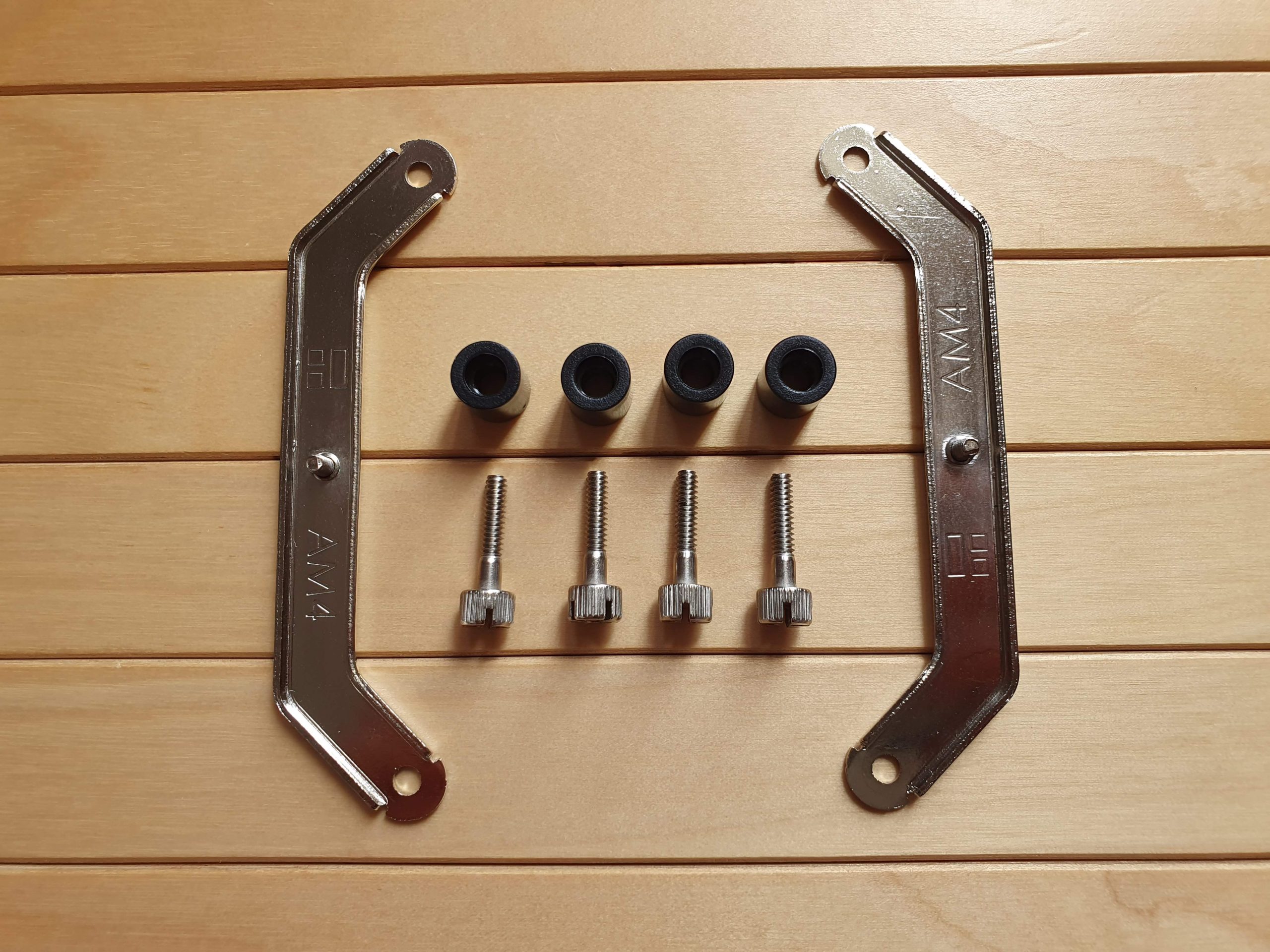

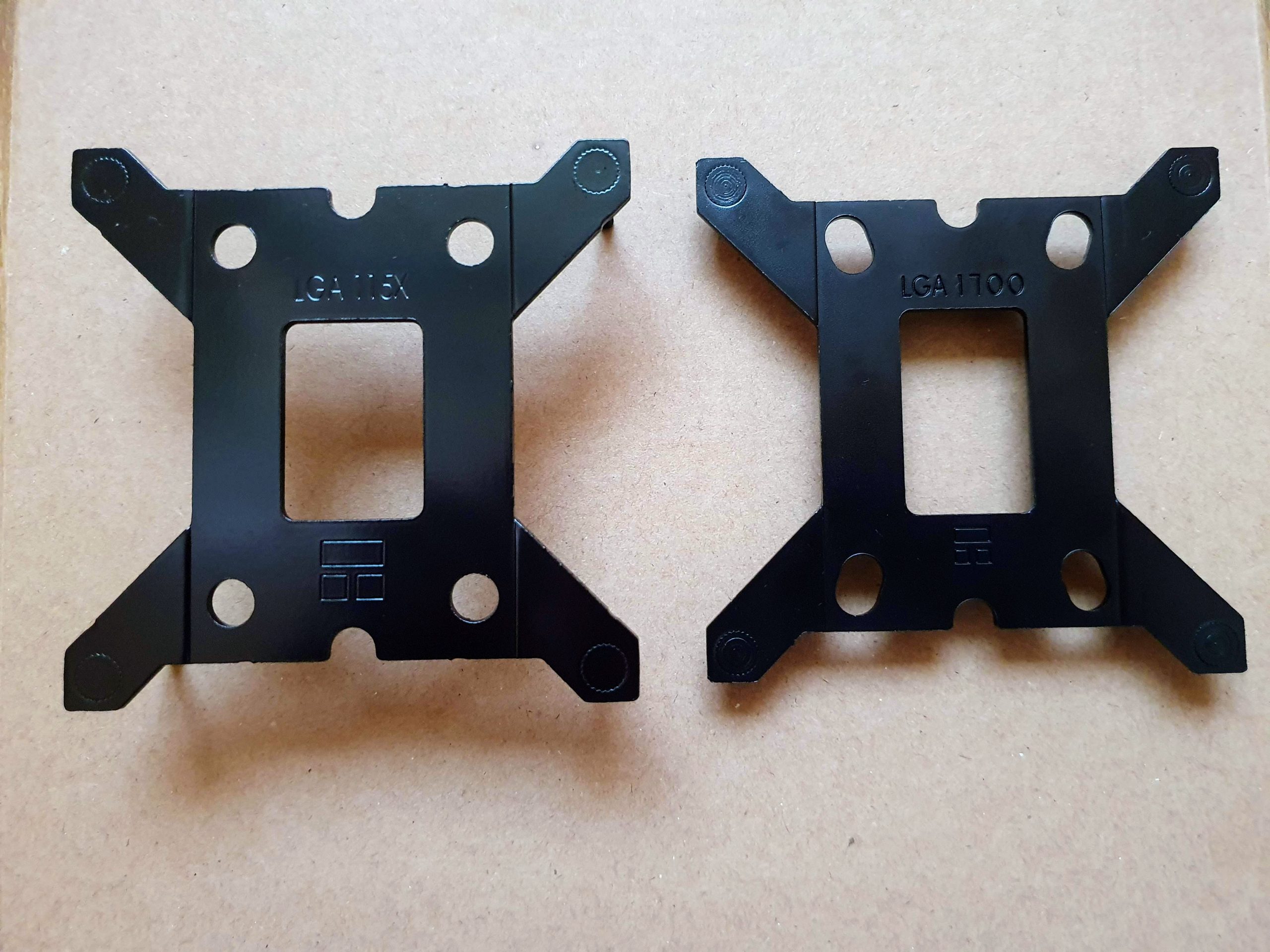

За монтаж на AMD-базирани системи – АМ4/АМ5, се използва задната скоба, идваща с дъното, както и чифт планки, за които да се захване средната част, притискаща основата. За Intel обаче има включена комбинирана задна скоба за LGA115x и LGA1200, т.е. поддържат се и старите сокети, както е включен и отделен комплект за LGA1700. Тук е добре да отбележим, че специално за последния от Thermalright предлагат и т.нар. „контактна рамка“, която може да се закупи отделно, включително и у нас, но е по-скоро като допълнителна предпазна мярка.

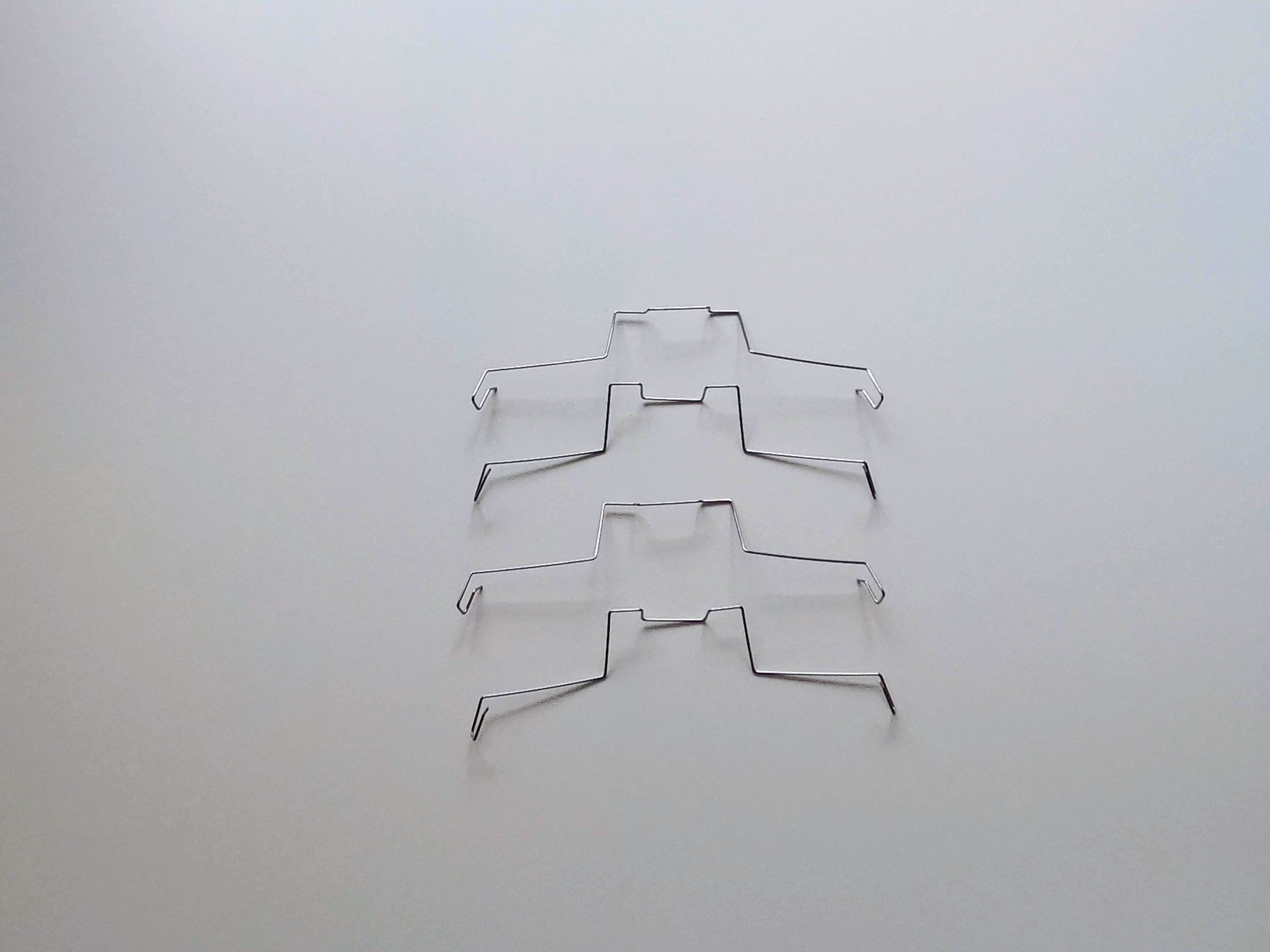

Първата ми малка забележка е по отношение на използваните телени скоби за монтаж на вентилаторите – при малко повече сила или по-чест (де)монтаж, неминуемо биха наранили покритието на боядисаните модели. Разбира се, това се отнася и към останалите производители в бранша. Много евтино и лесно решение би било просто да се сложи тънко гумено уплътнение, което да предпазва мястото на контакт.

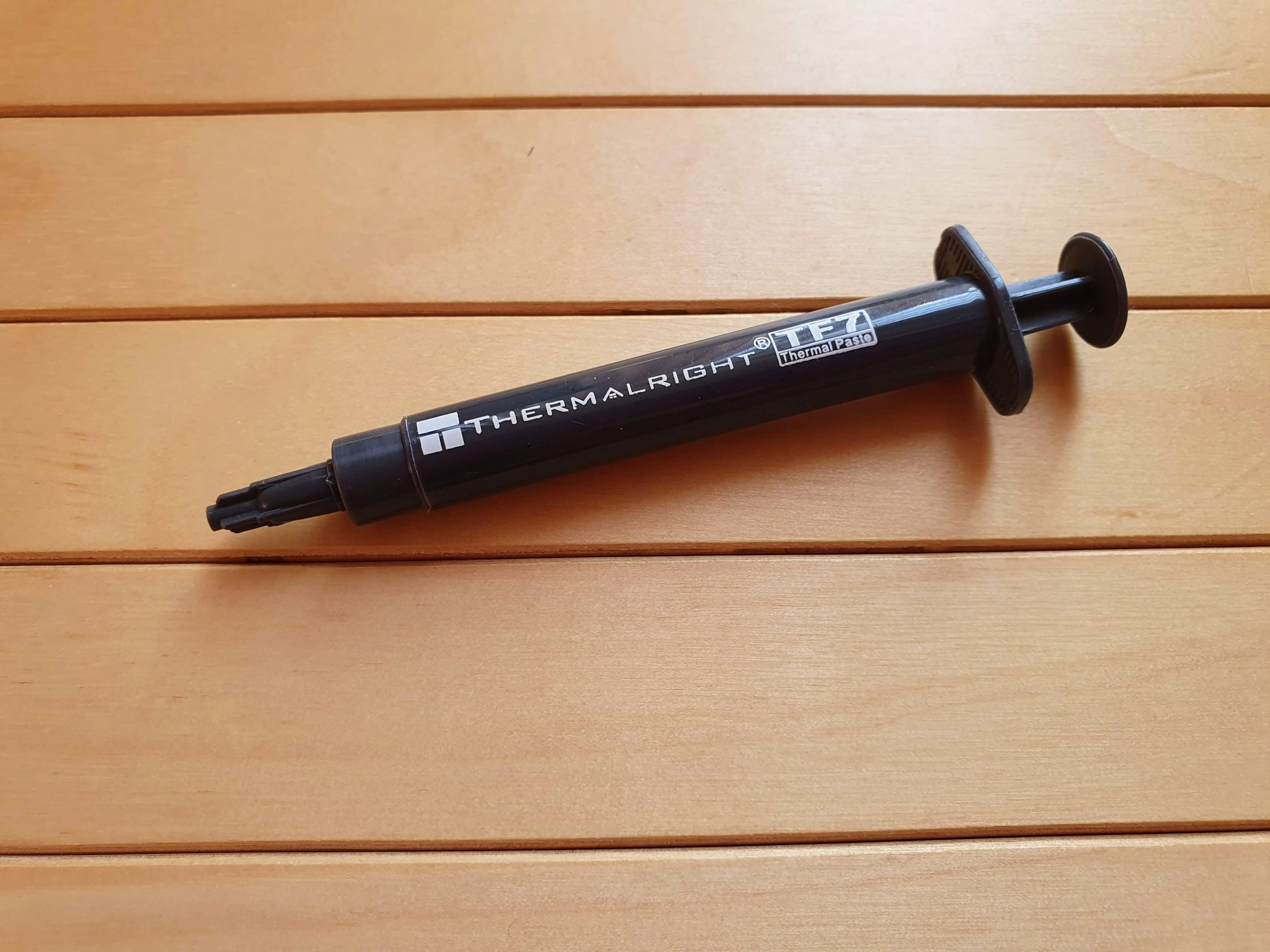

Включена е и малка спринцовка с 2 гр. TF7 термо-паста, която поне в тази партида се оказа малко по-гъста, съответно би се наложило допълнително разнасяне, за да се получи равномерен тънък слой. Шпатула за целта не е включена.

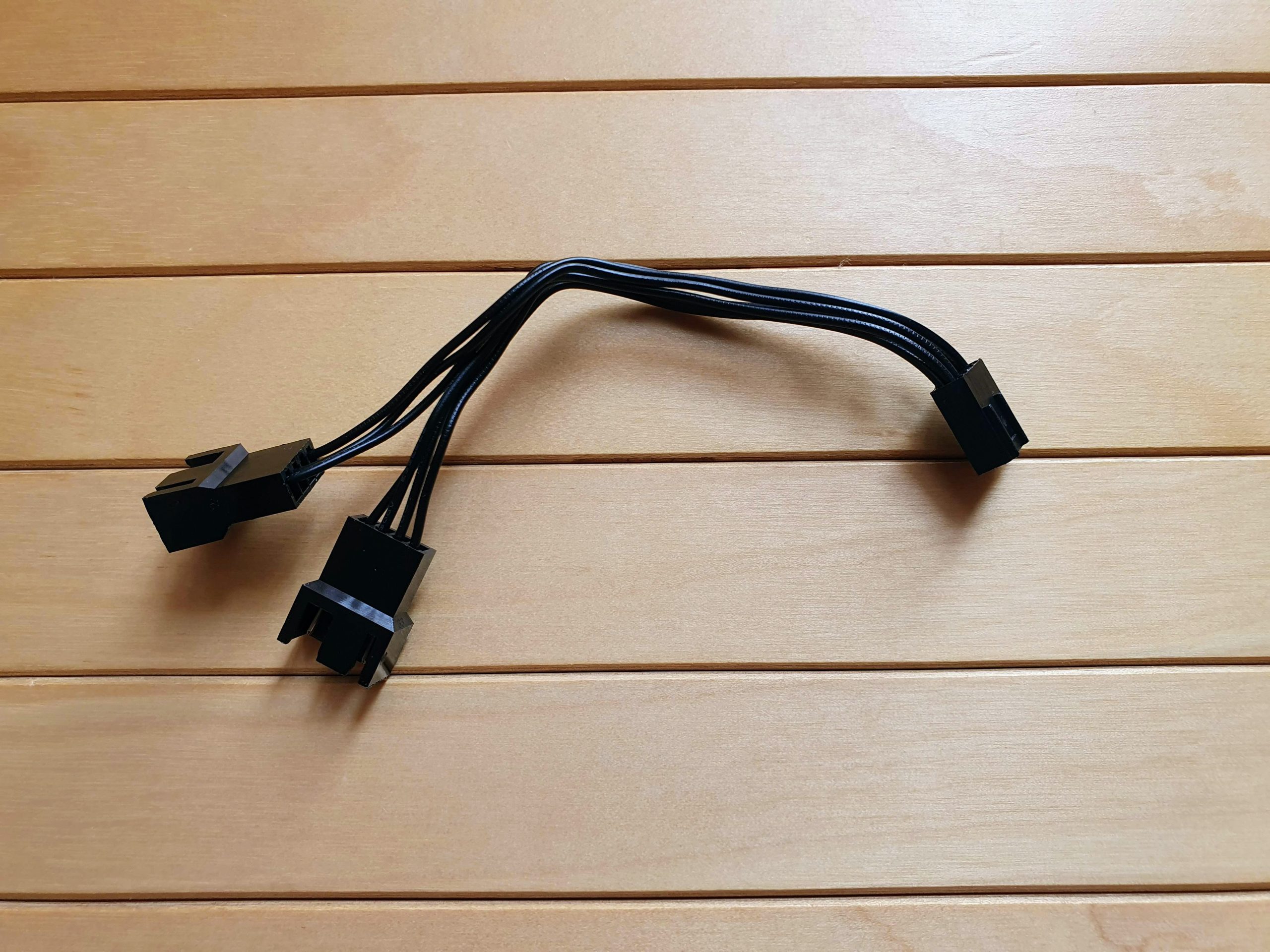

Още една малка критика, макар изцяло козметична – за белия модел имаме черен кабел за синхронизиране на двата вентилатора, т.нар. „4-pin PWM splitter“, а би било добре поне да е в бяло, или още по-добре – с бяла оплетка. От друга страна е плюс, че е включен адаптер в комплекта, защото за разлика от Arctic например, вентилаторите не са с вградена опция за последователно връзване.

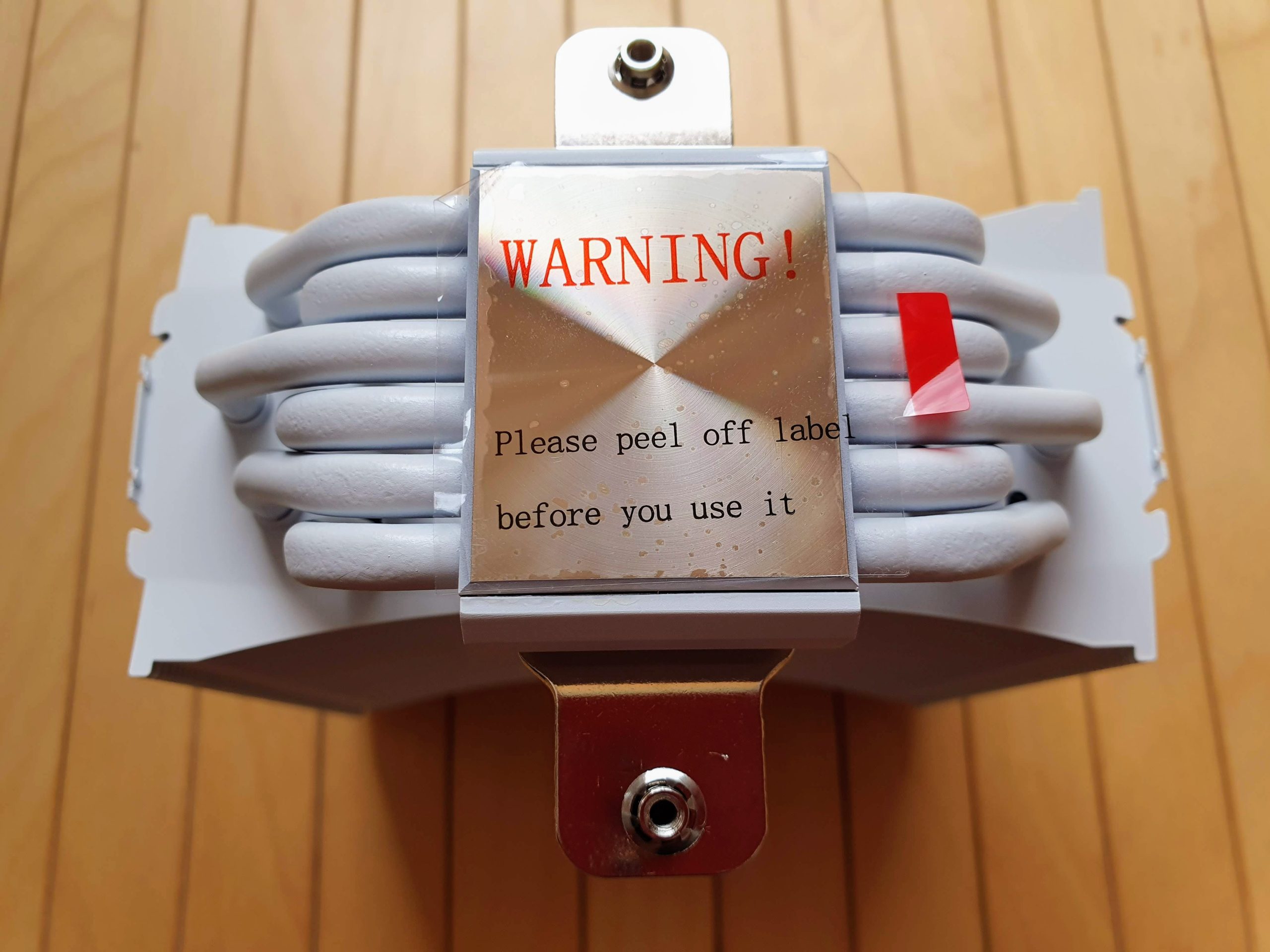

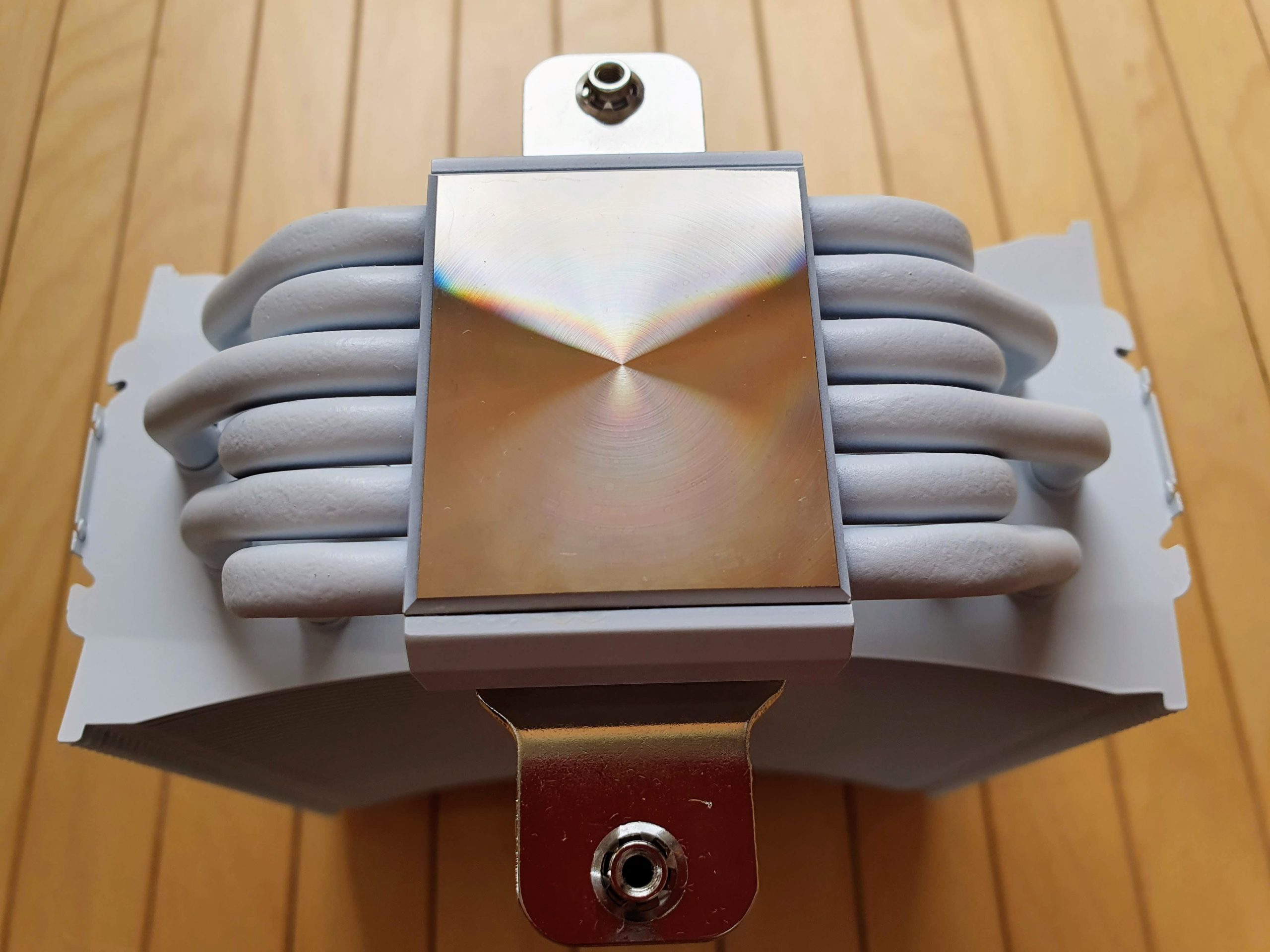

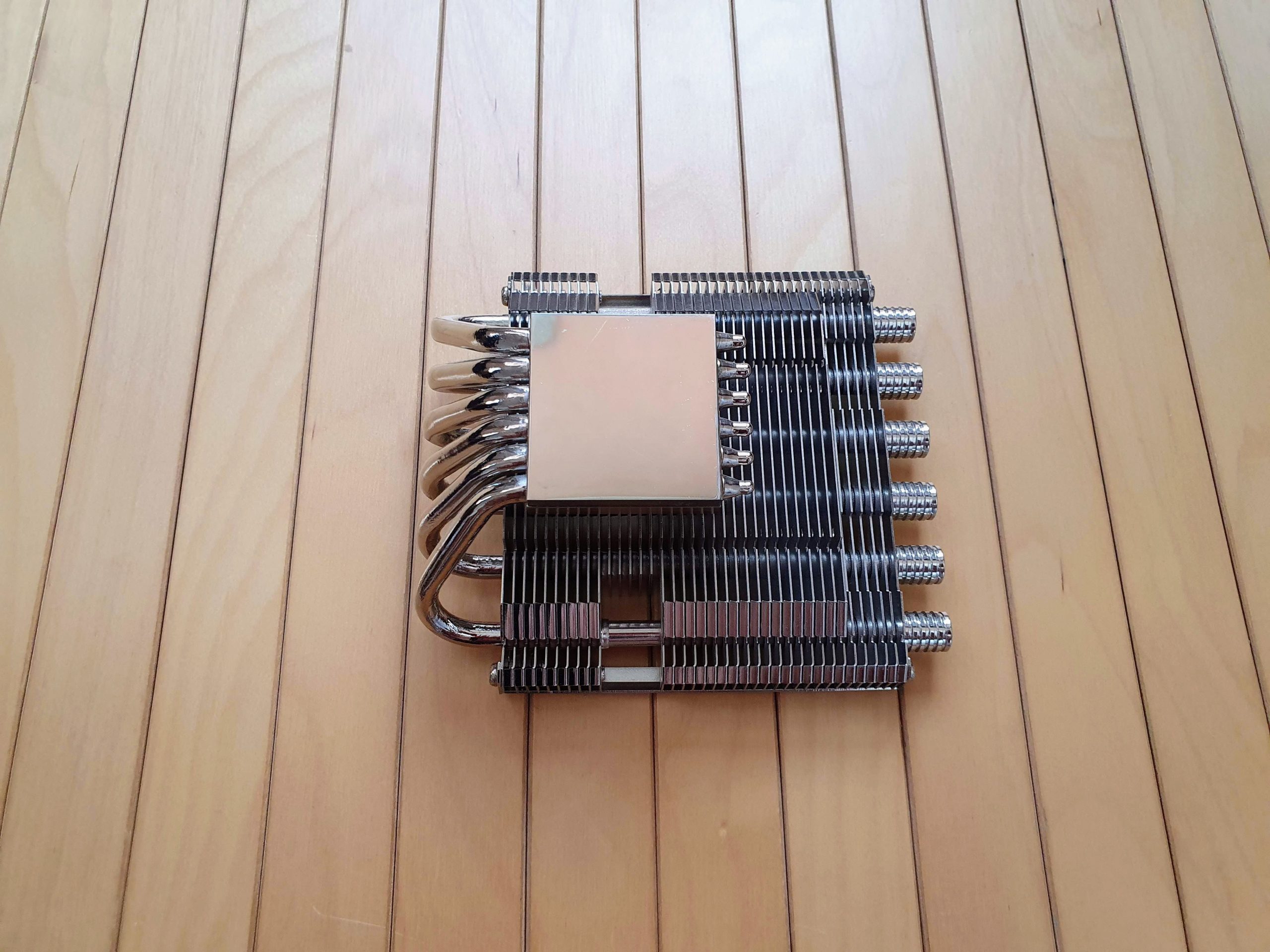

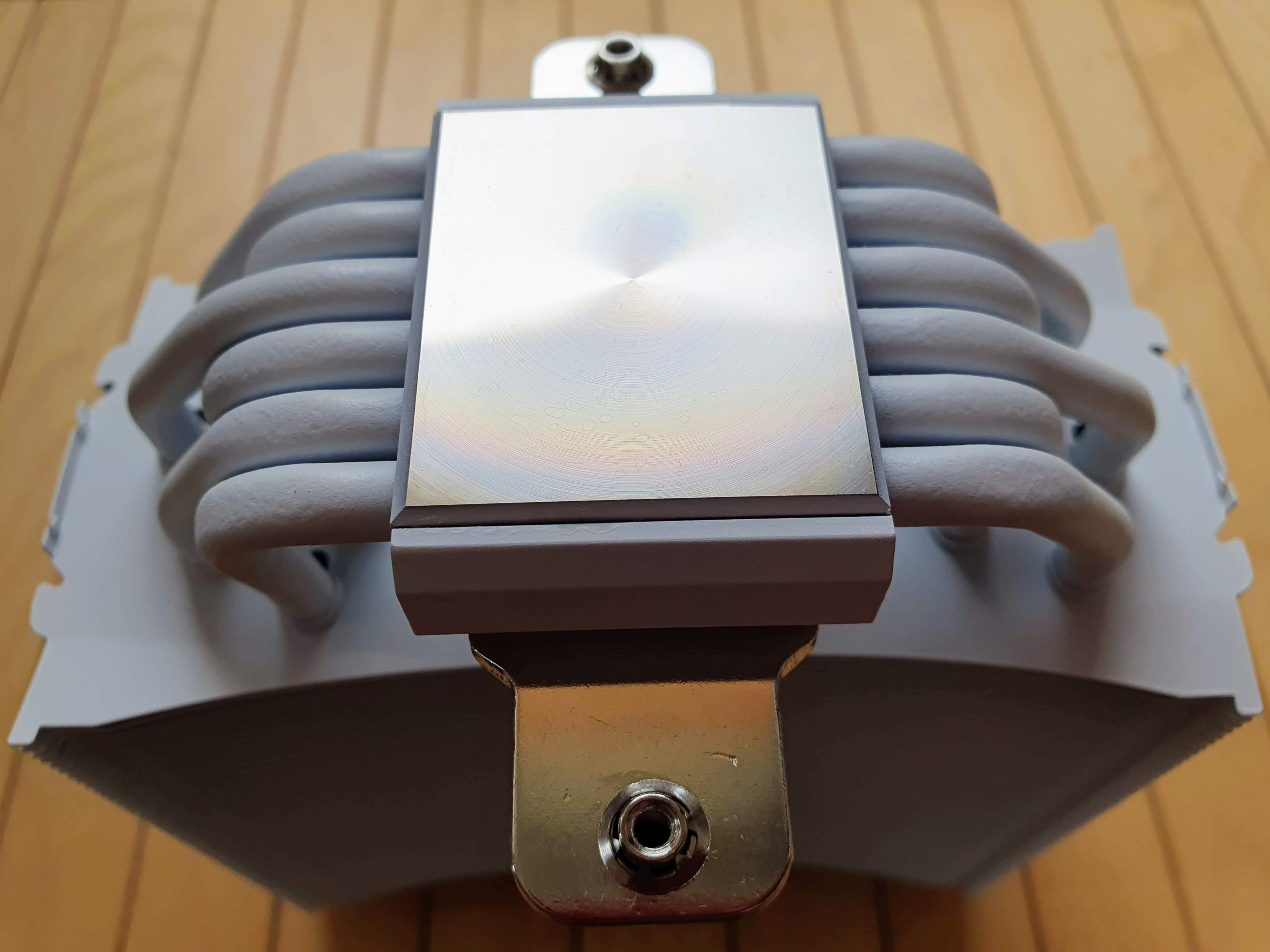

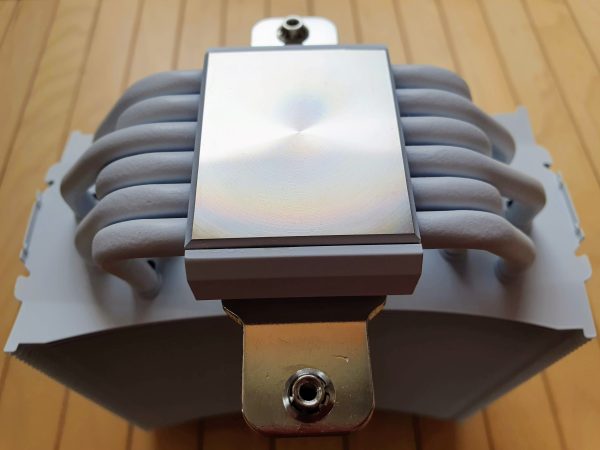

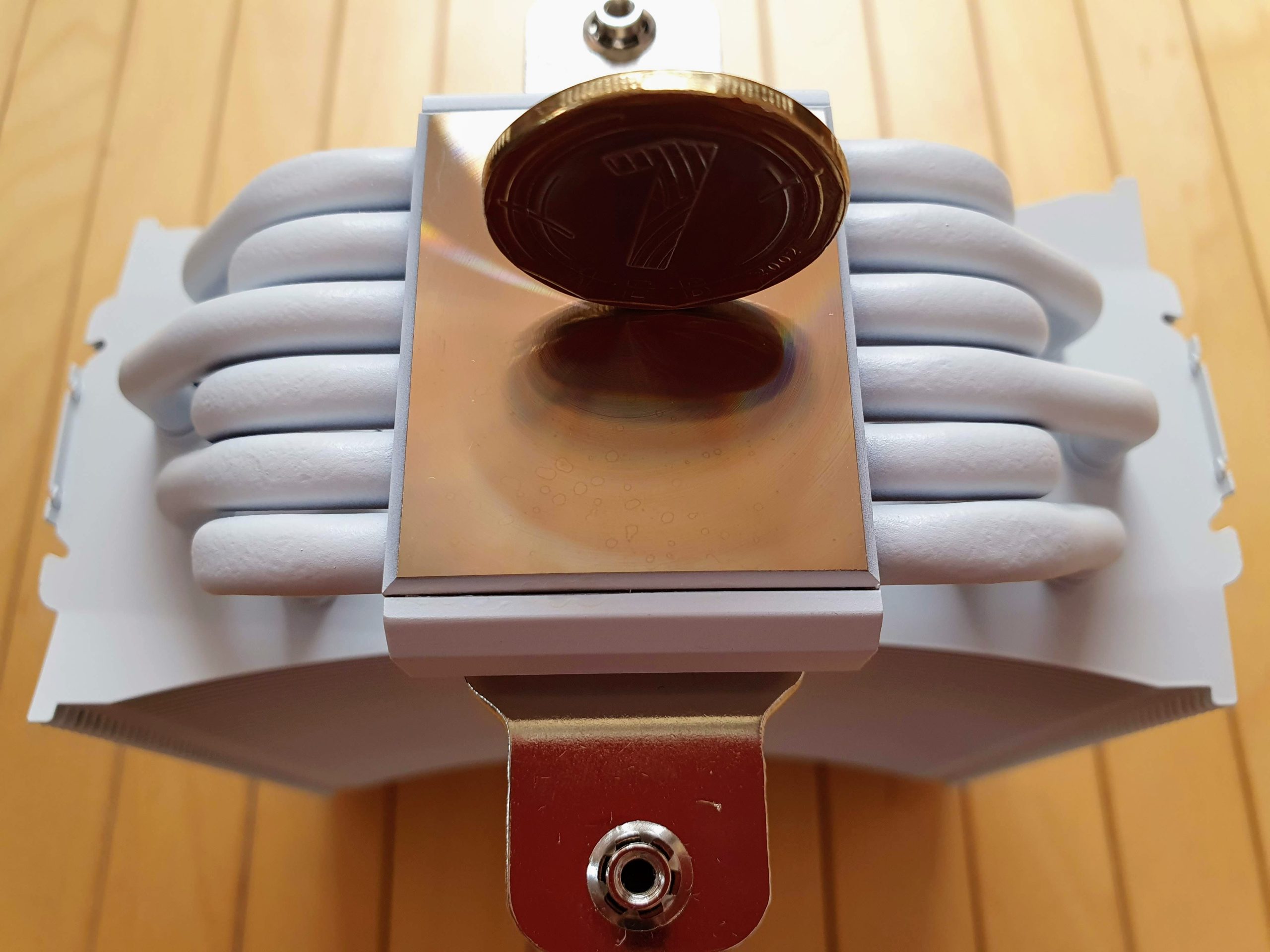

Основата на охладителя е изключително гладка и полирана почти като огледало, но има съвсем леко замъгляване и слабо-забележими следи от фината обработка.

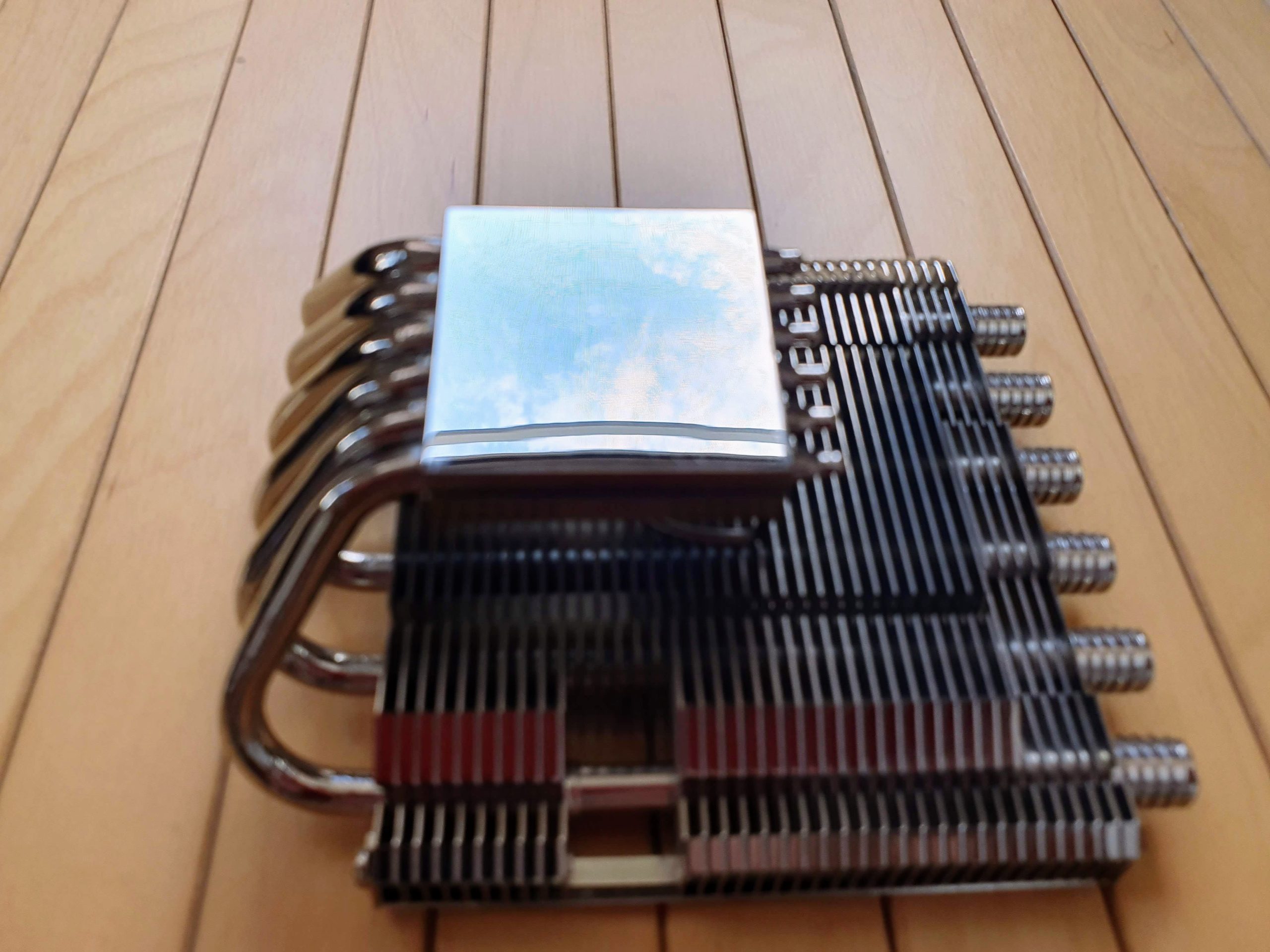

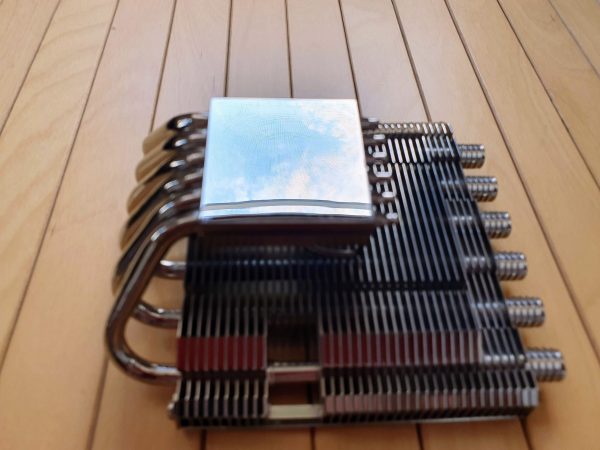

При AXP-100RH огледалният ефект е значително по-отчетлив и перфектно рефлектира синьото небе на снимката долу.

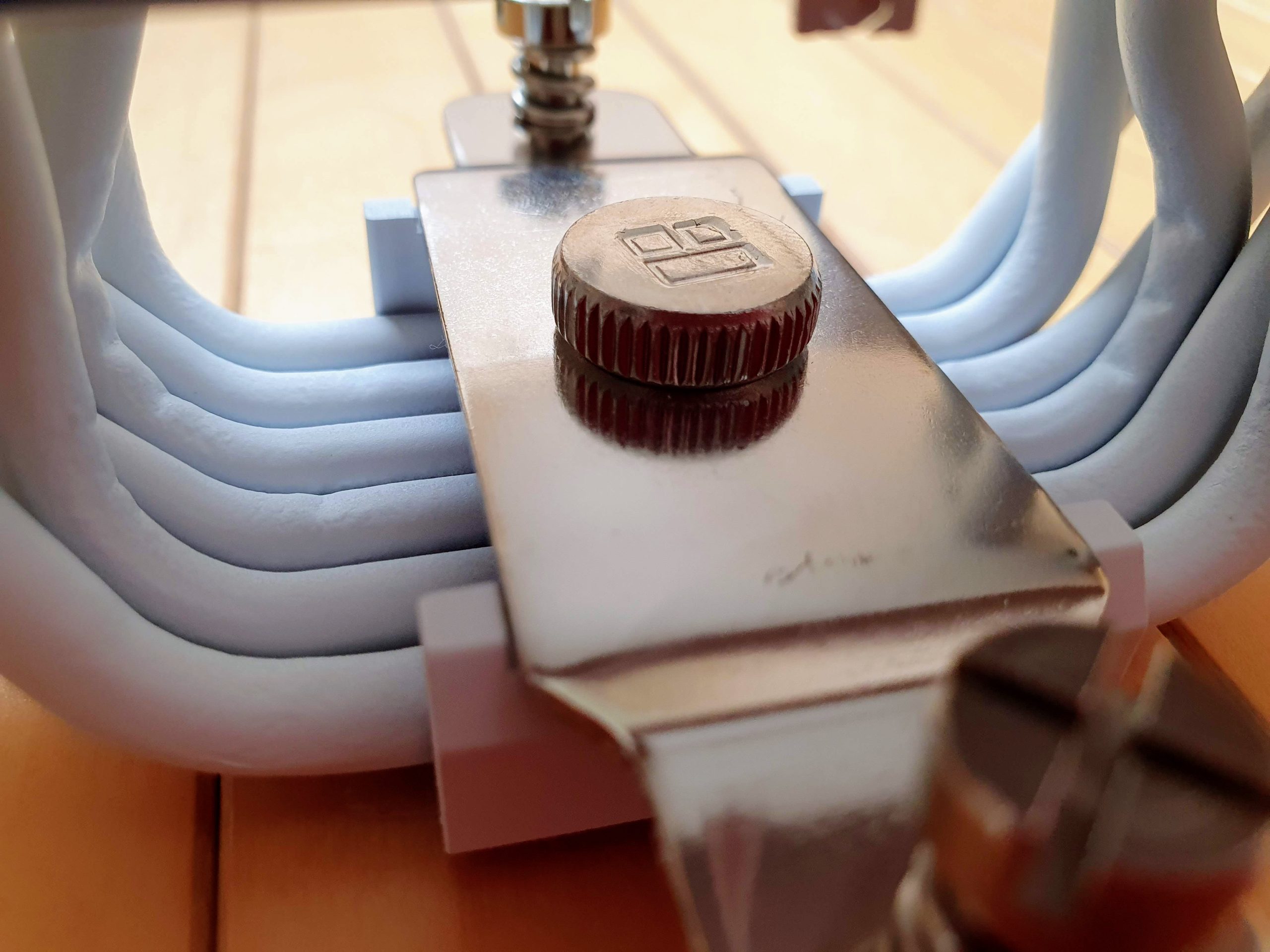

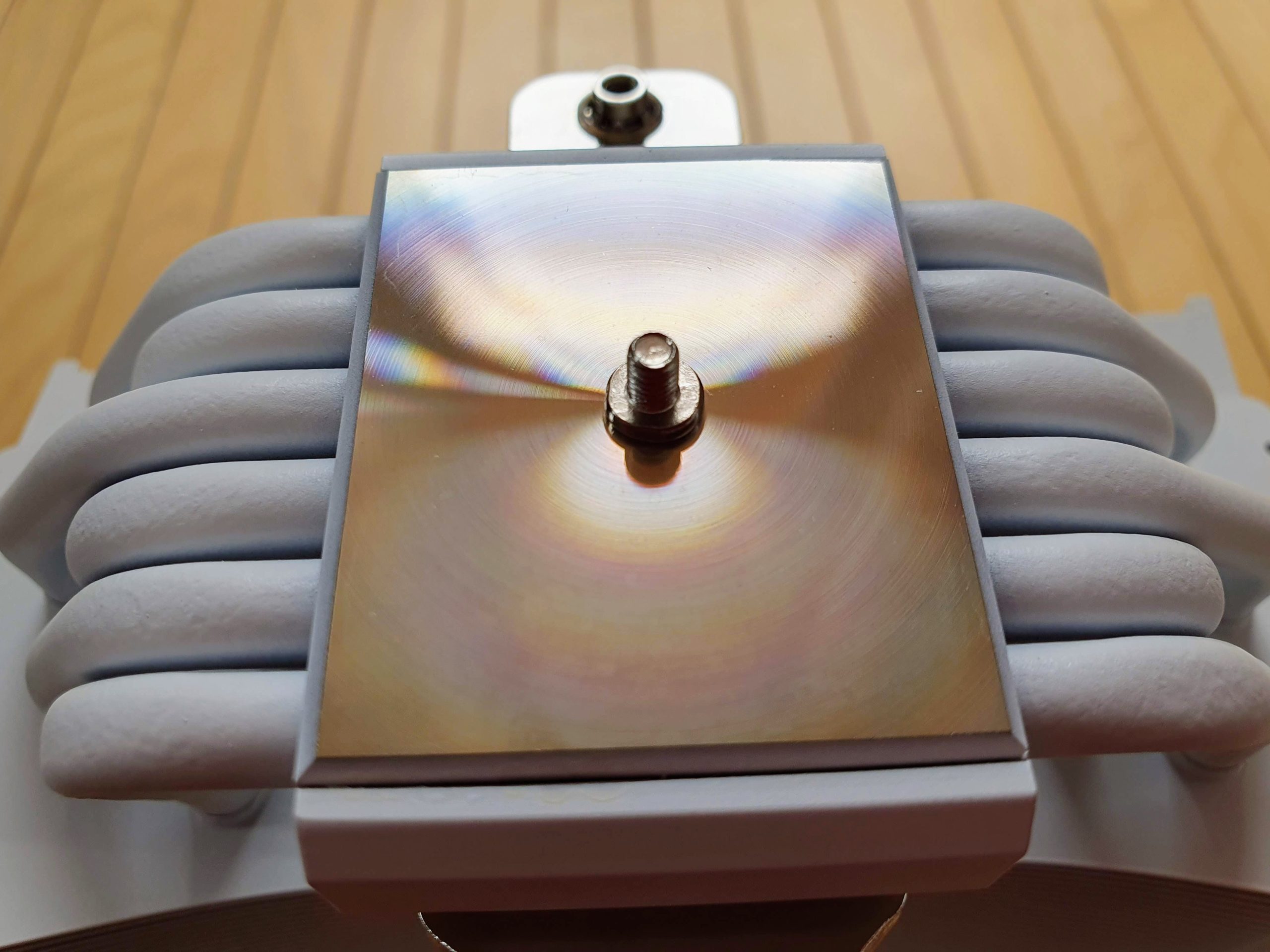

Полезна добавка, улесняваща монтажа, са винтовете с пружини, прикрепени от двете страни на средната греда, с които охладителят се захваща за използвания комплект към дъното.

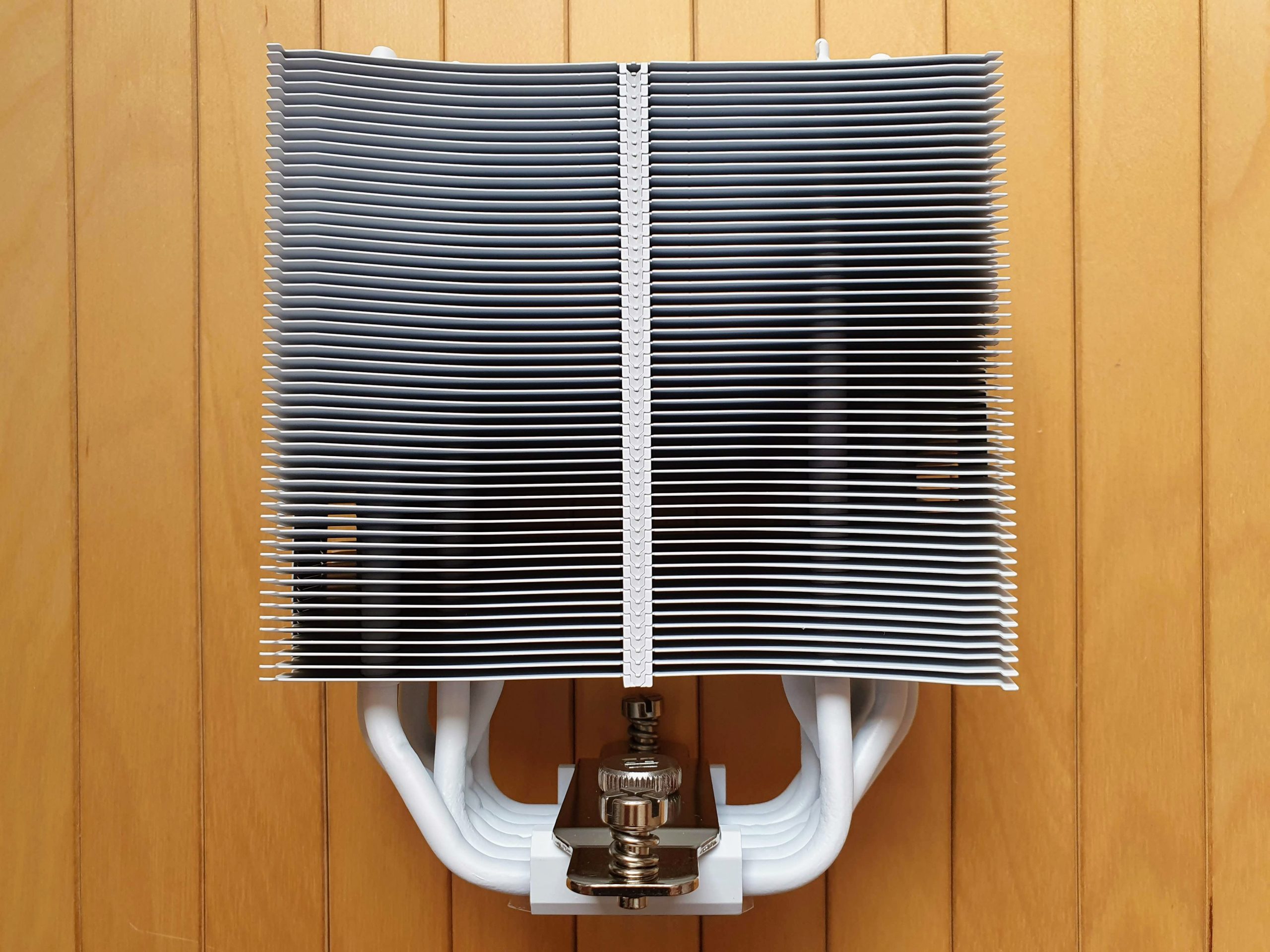

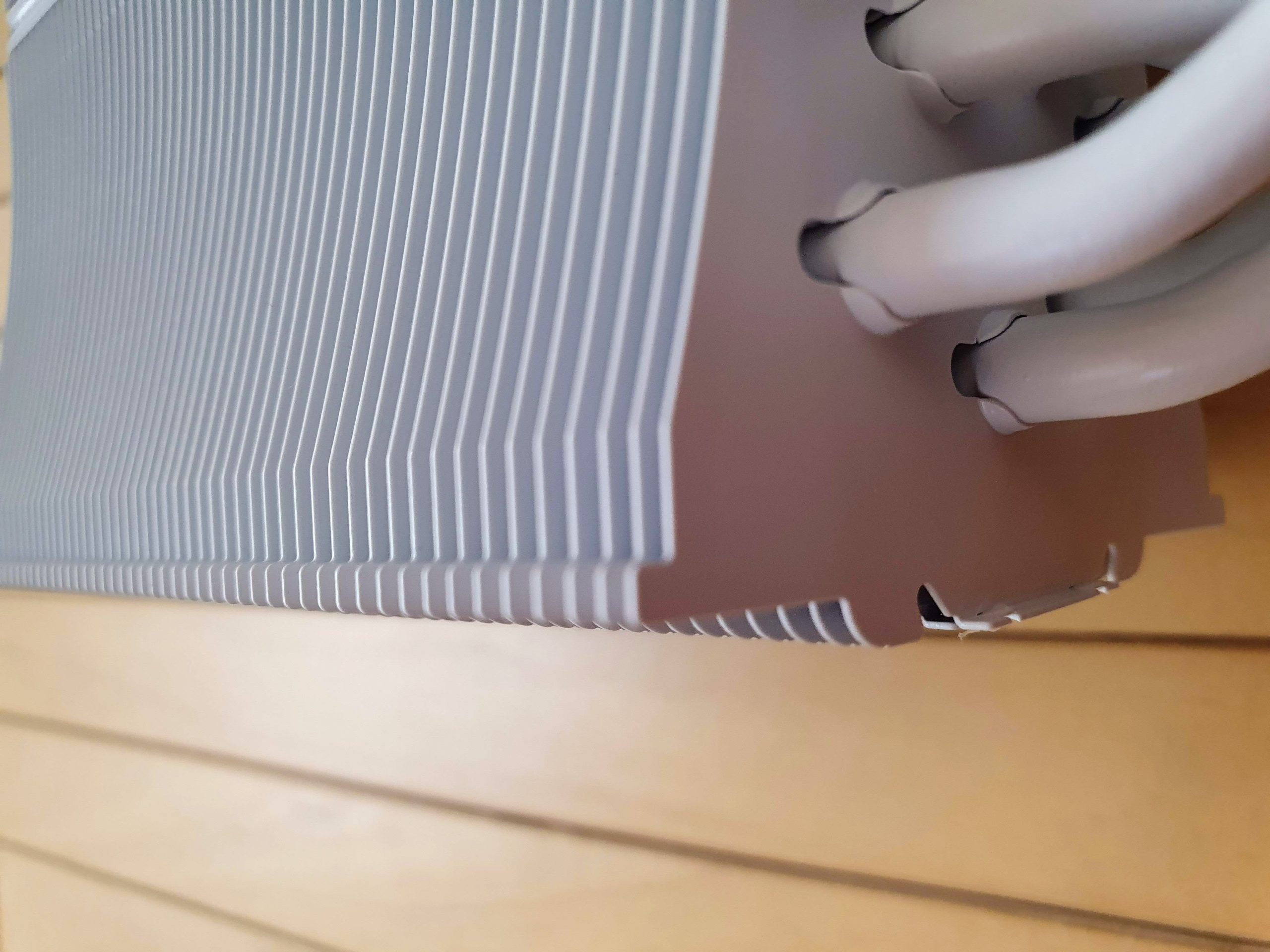

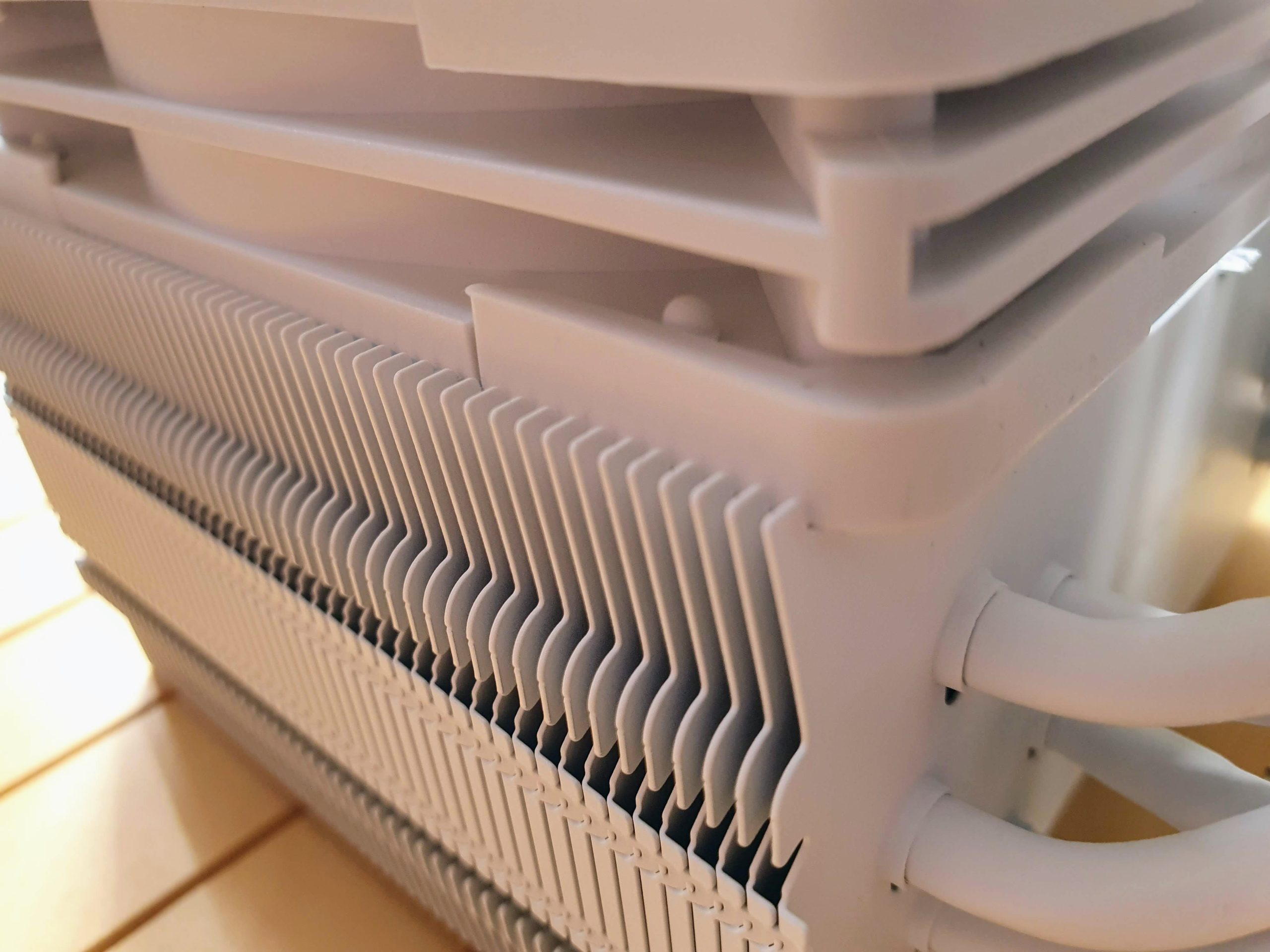

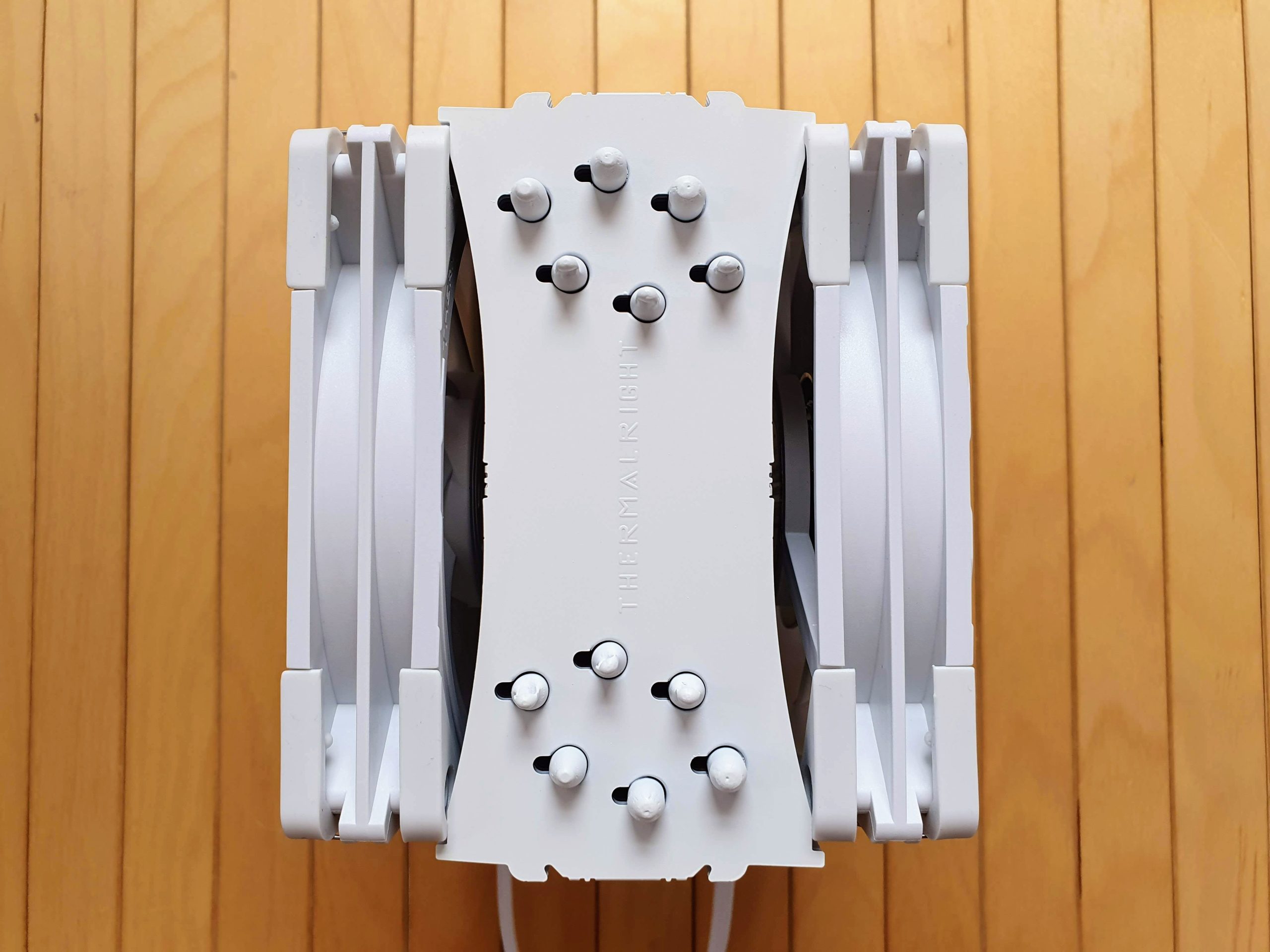

Добро инженерно решение е взето и при дизайна на самите ламели, така че вентилаторите да останат стабилни и добре фиксирани в образуваната по-ниска част, т.е. формира се плитък „улей“ от двете страни.

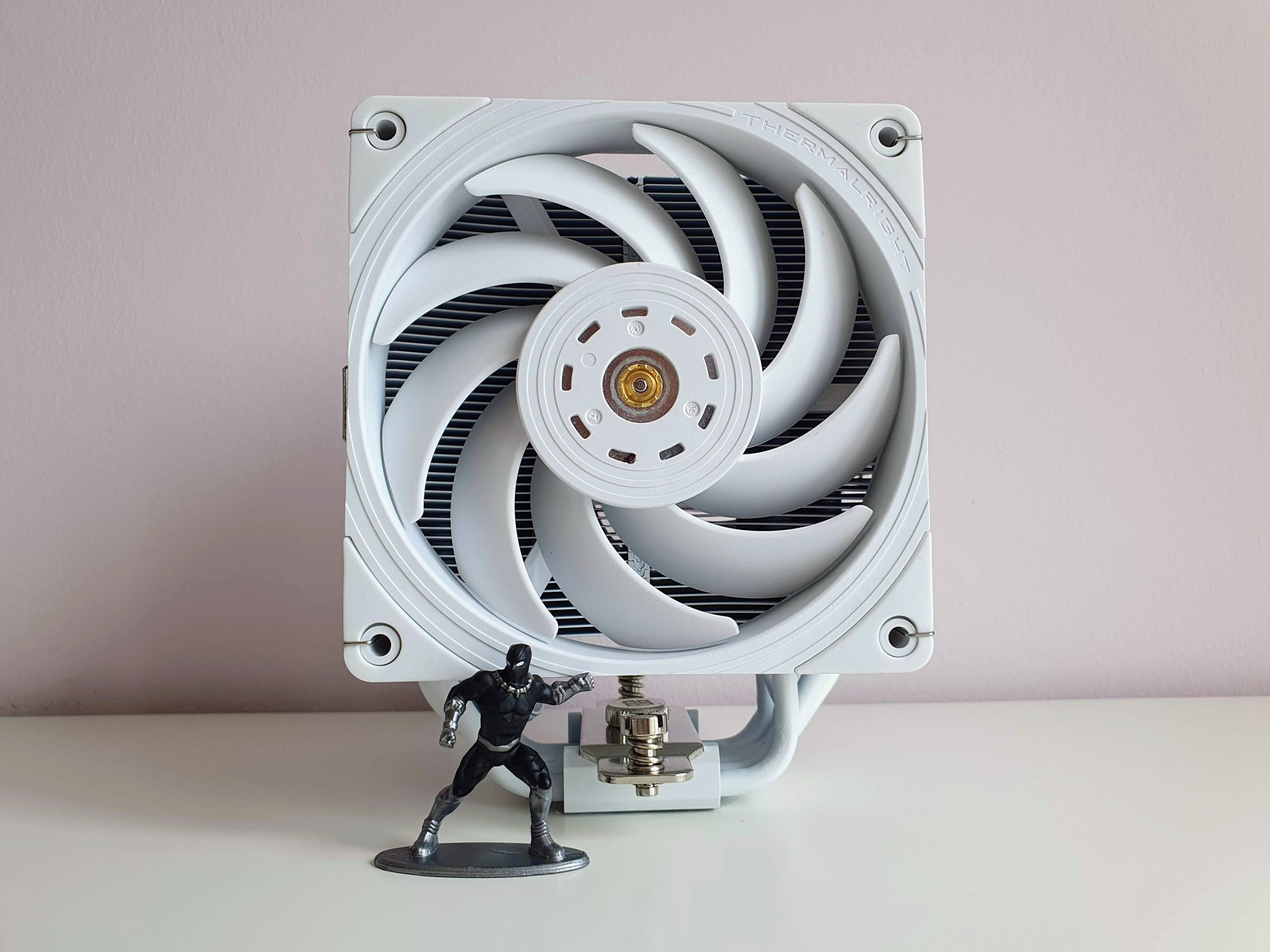

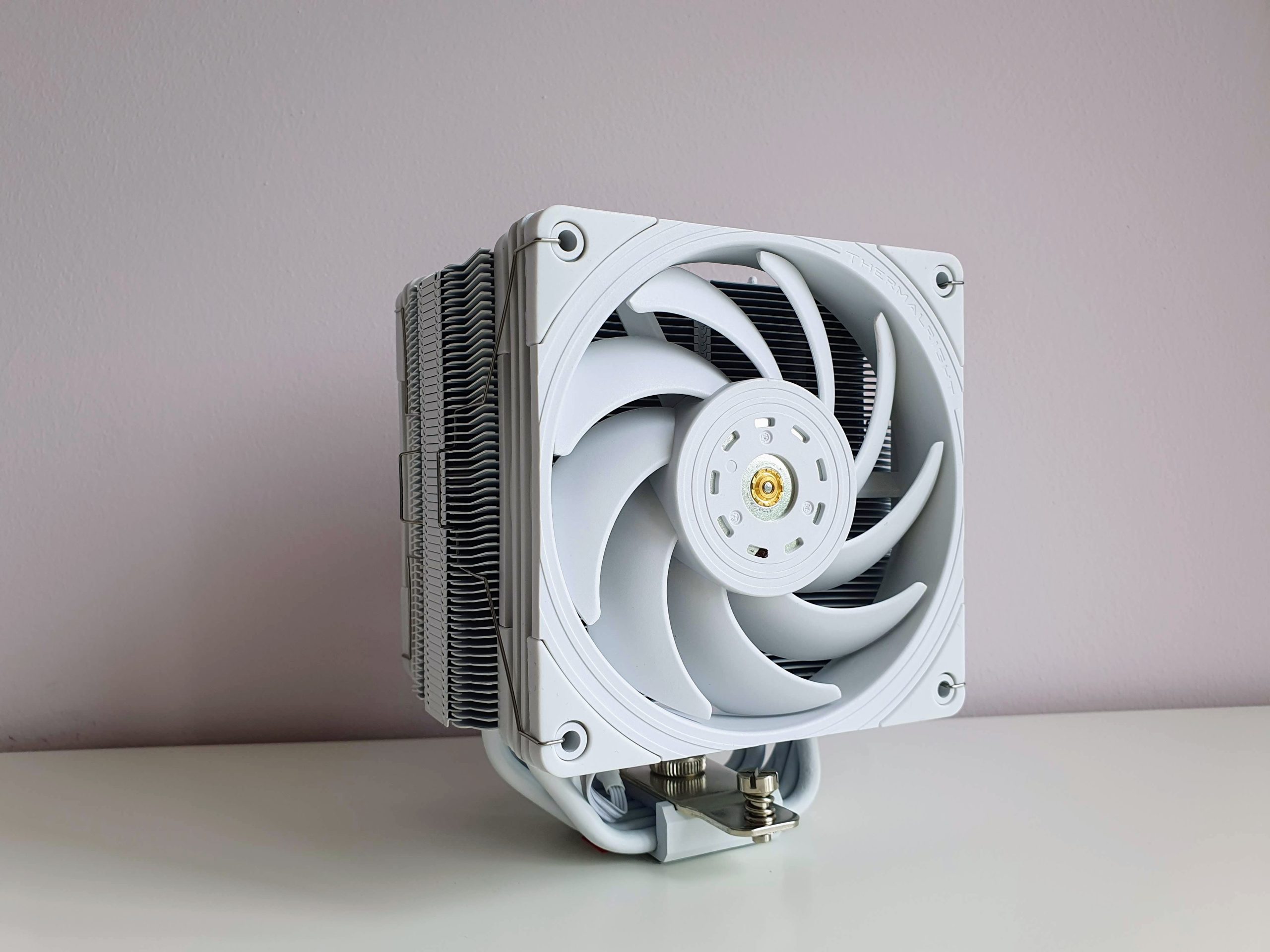

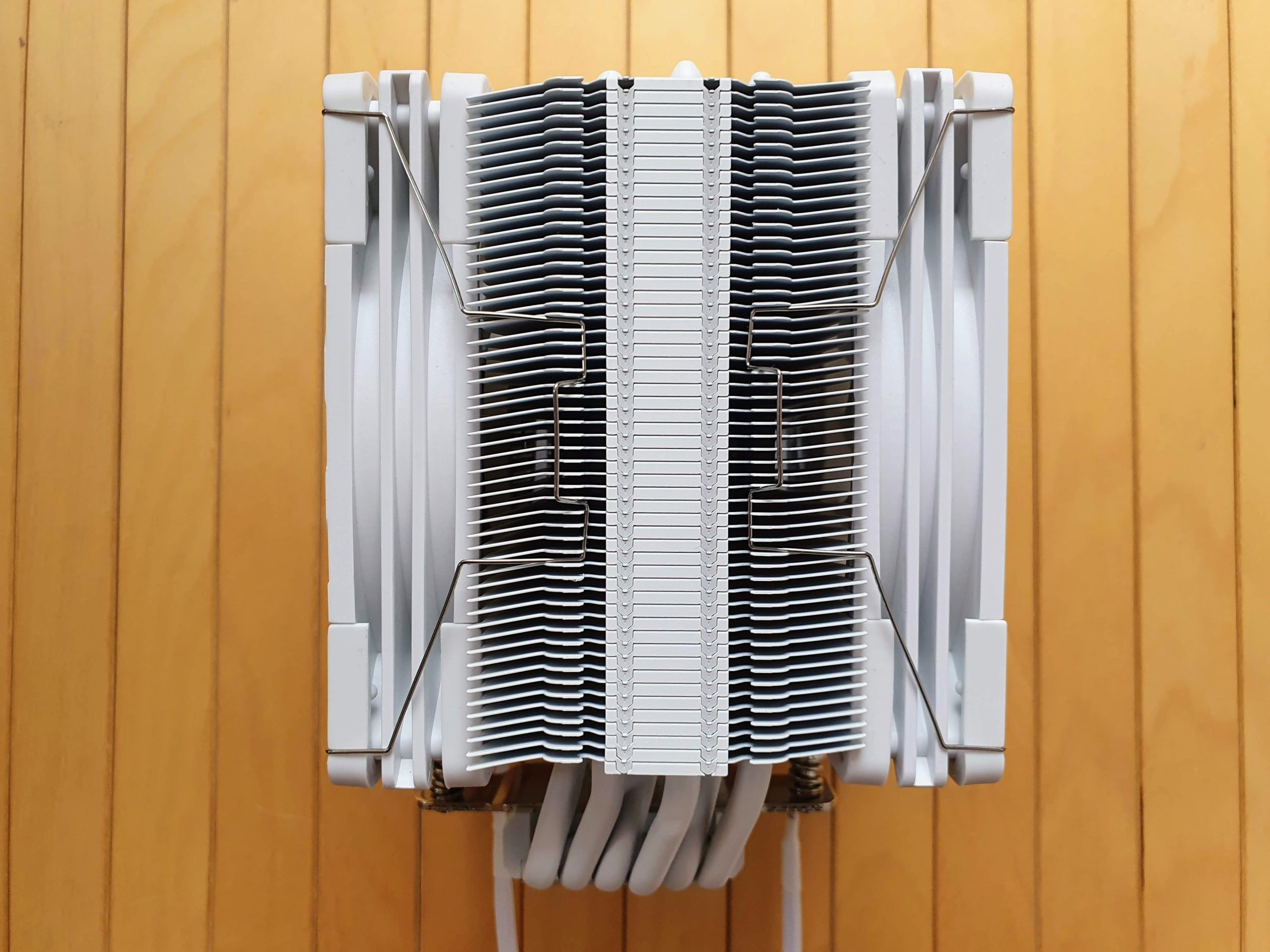

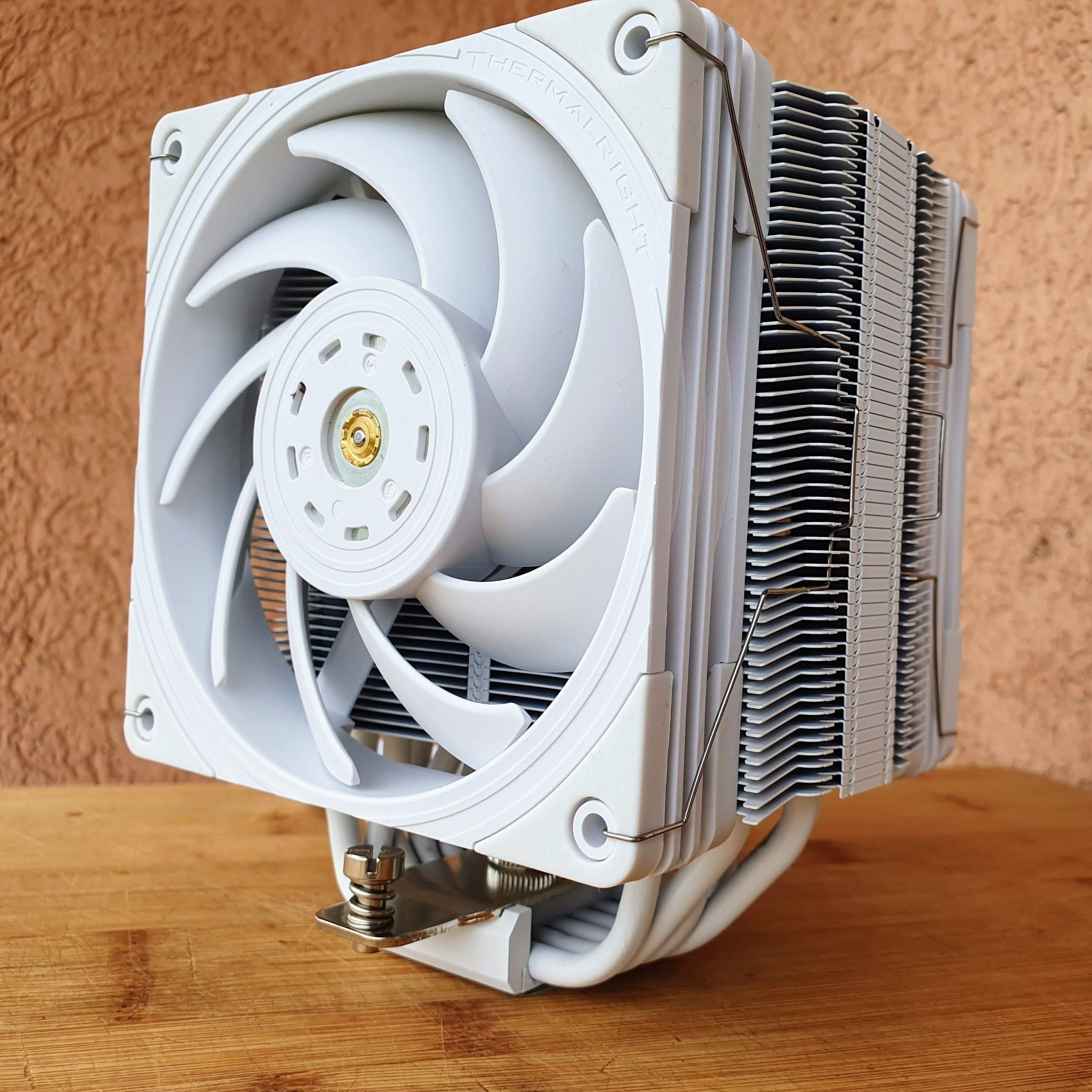

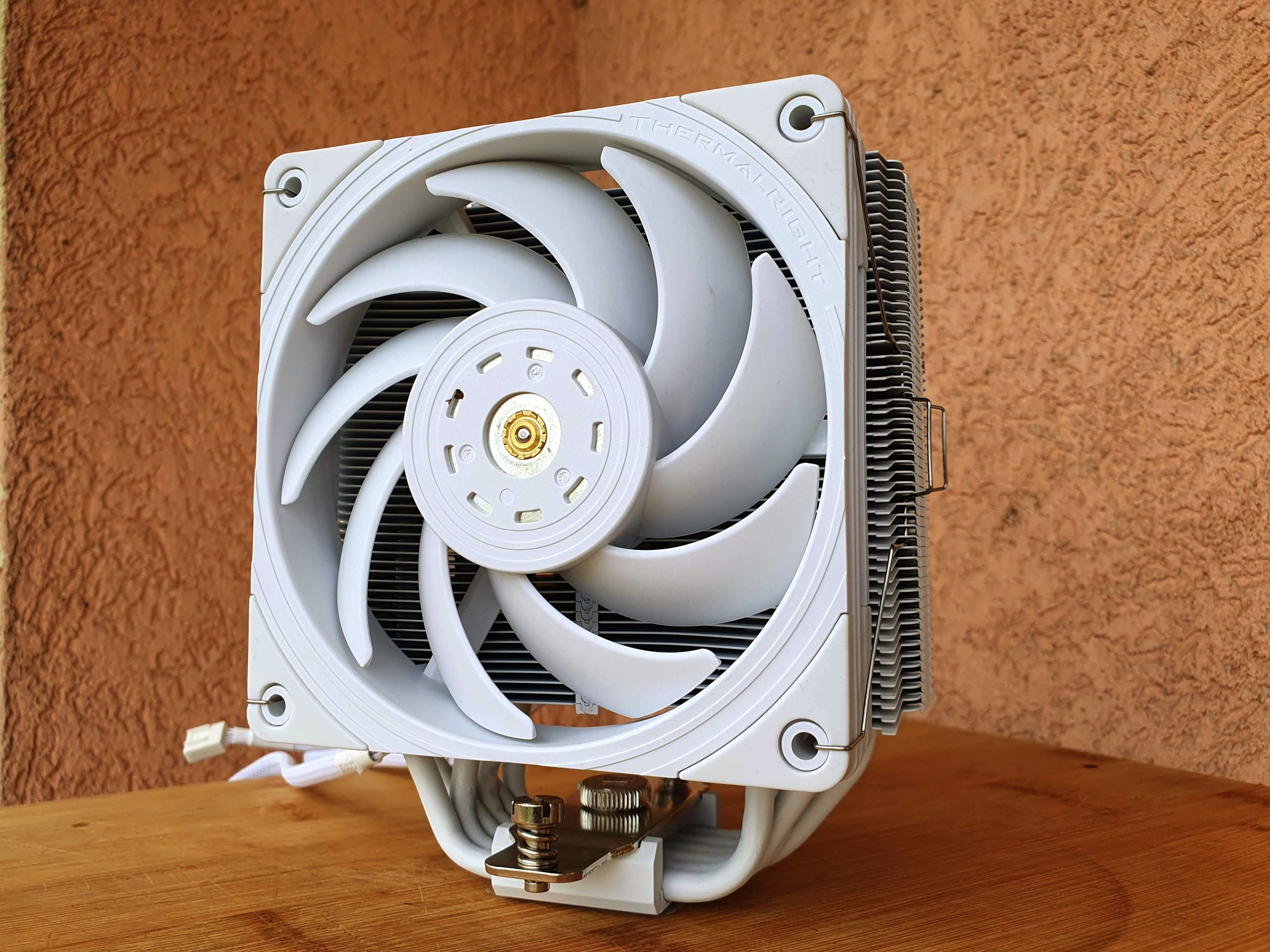

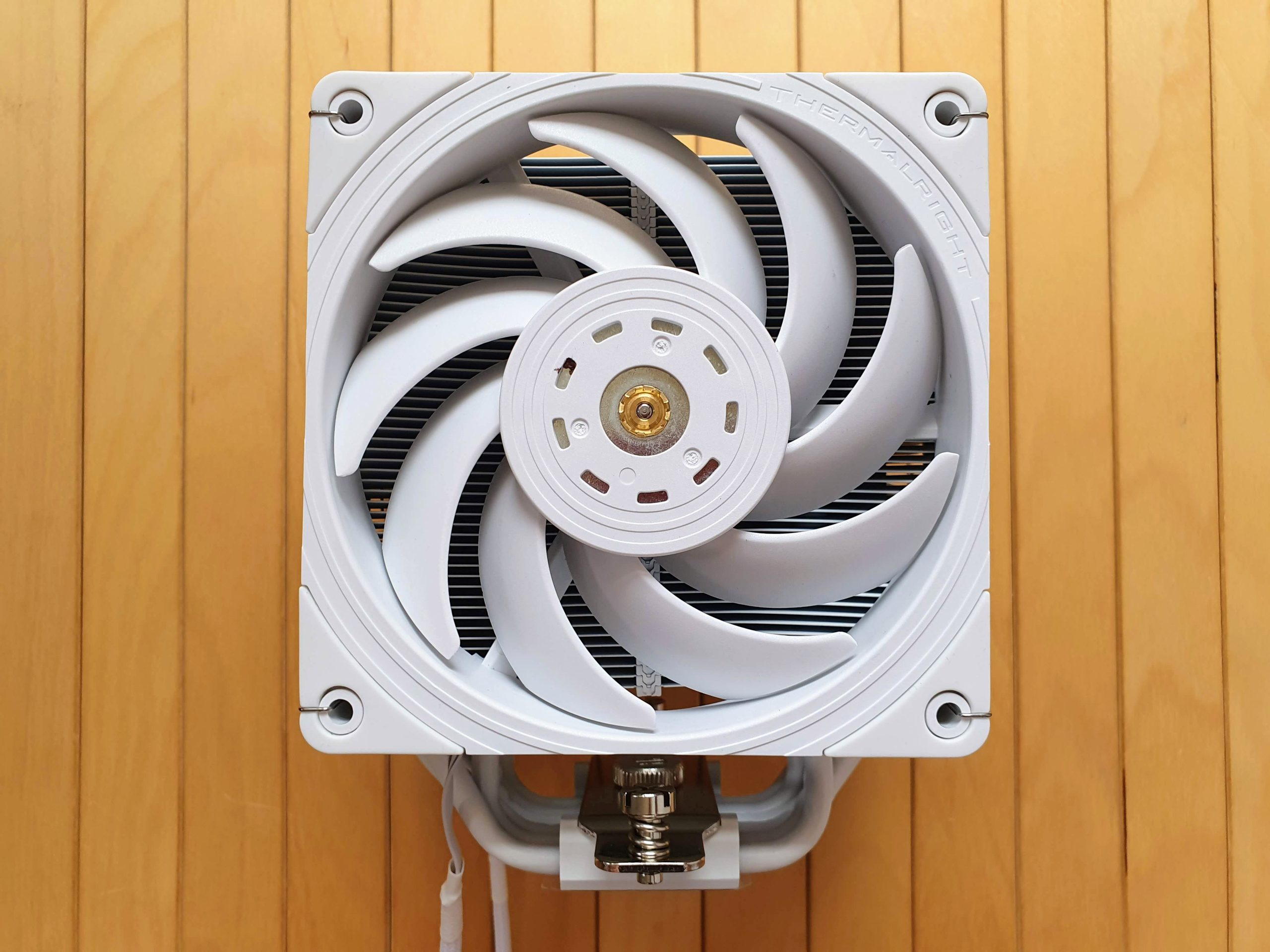

Няколко снимки от всички страни:





Цената на охладителя в чужбина, без доставка до България, е от порядъка на 90-100 лева.

Тестова система и софтуер

Система

• Процесор: Ryzen 7 5700X (1)
• Дъно: Gigabyte B550I Aorus Pro AX
• Памет: Crucial Ballistix 2x16GB @ 3600MHz
• Дискове: Kingston A2000 500GB + 1TB
• Видео: Asus ROG Strix Radeon RX 6600 XT OC Edition
• Захранване: Seasonic Focus SGX-450
• Кутия: Cooler Master MasterBox NR200P
• Охладители:
  • Thermalright AXP-100RH(2):
    • Thermalright TY-100R
    • Noctua NF-A12x15 PWM
    • Thermalright TL-B12
  • Thermalright Ultra120Ex Rev.4
    • 1x Thermalright TL-B12 (3)
    • 2x Thermalright TL-B12 (4)





Уточнения

1. Процесорът е настроен с минимална отрицателна стойност на Curve Optimizerот -10 за всички ядра, както и +50MHz PBO, така че при товар на няколко ядра (в игри например) честотата достига „кръгло“ 4700MHz.
2. При AXP-100RHвентилаторът избутва хладен въздух надолу към процесора (push), докато горните два P12 PWM PST са изкарващи, фиксирани на 900 rpm, така че да помогнат с извеждането на топлината извън кутията.

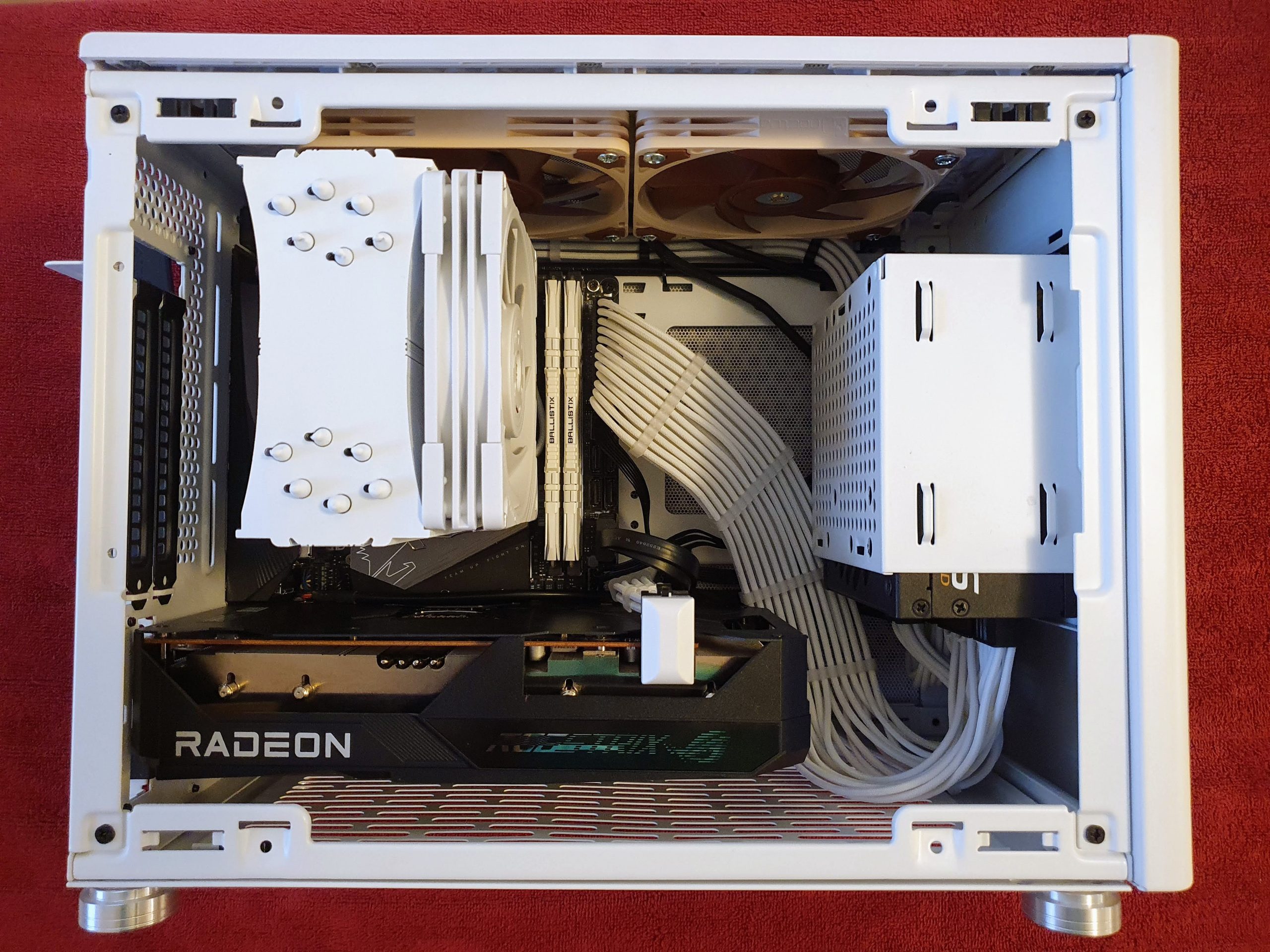

3. При теста на Ultra120Exс един вентилатор, за разлика от снимката, TL-B12 е монтиран на задната страна като избутващ (push), т.е. взима хладен въздух директно от вън, прекарва го през радиатора, а горните два A12x15 PWM, фиксирани на 1000 rpm, са изкарващи – така в ограничения обем място се постига малко по-добър резултат спрямо изкарващ назад на охладителя.
4. При теста на Ultra120Exс два вентилатора (stock, push-pull), горните изкарващи практически не помагат – разликата е под половин градус при бърз тест, затова и не се използват.
5. Кутията има и стъклен страничен панел, но е несъвместим с Ultra120Ex, докато мрежестият панел (mesh) прилепва идеално и се затваря без проблем. Тестовете са проведени при затворена кутия.
6. За двата охладителя е използвана паста Arctic MX-6, докато включената TF7послужи за кратък тест по-късно.
7. Стайната температура е контролирана с климатик и ограничена на 25.5-26 градуса.

Софтуер

• Idle(покой): 30 минути без натоварване след студен старт, средната стойност за последните 10 минути
• GTA V(Benchmark, Very High): два 20-минутни рунда, средната стойност от последните 3 минути
• Cinebench Release 23.2(multicore): два 20-минутни рунда, средната стойност от последните 3 минути
• Между всеки рунд се прави 5-10 минути почивка с вентилатор/и на максимални обороти

Резултати

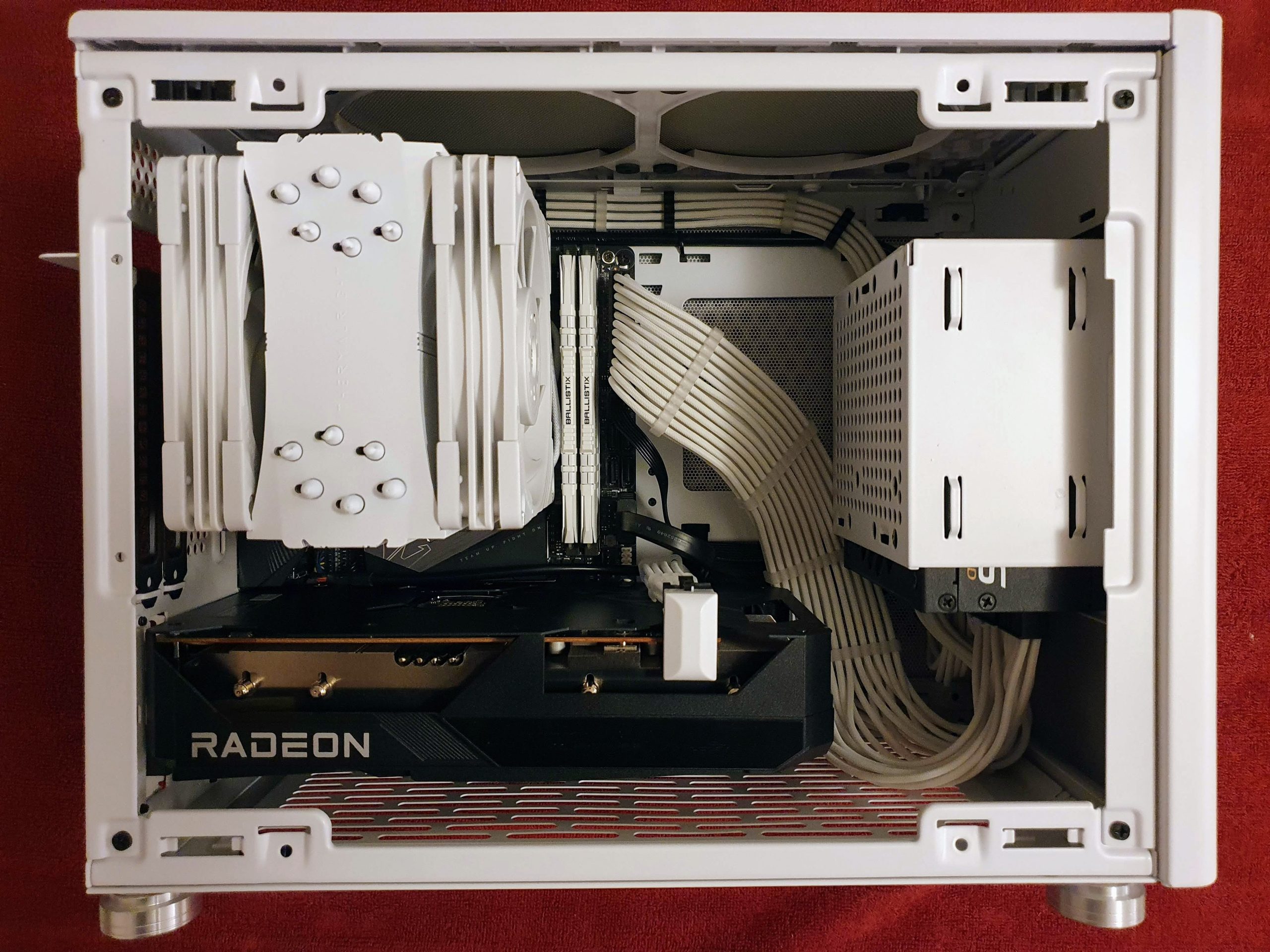

Самият монтаж е изключително лесен, а дори в компактната NR200P има достатъчно място за използване и на двата вентилатора. Паметите остават напълно достъпни заради топлинните тръби, които са издадени назад. Понеже при дъното сокетът е малко по-високо, на горния капак физически не остава място за стандартни 25 мм. вентилатори, затова трябва да се използват тънки такива, т.е. до 15-20 мм.

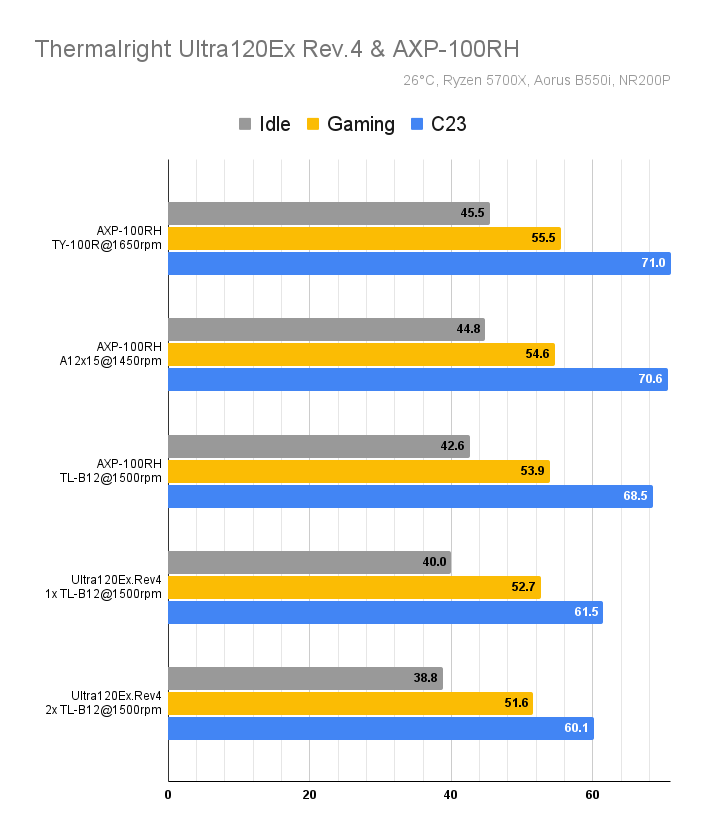

За да си проличи представянето на TL-B12, върху ниския охладител AXP-100RH се тества последователно с почти всички налични вентилатори. За всяка комбинация ръчно се задава ниво на шум, при което вече се чуват, но остават достатъчно тихи, т.е. около +3dBA при измерване от 50 см. с телефон и сверка по слух.







Още тук приятна изненада прави 10-сантиметровият мъник TY-100R, който остава доста тих дори при 1650 rpm, удържайки 5700X около 71 градуса. Разликата при TL-B12 е осезаема – 2.5 градуса, но спрямо Ultra120Ex е впечатляваща – 10 градуса.

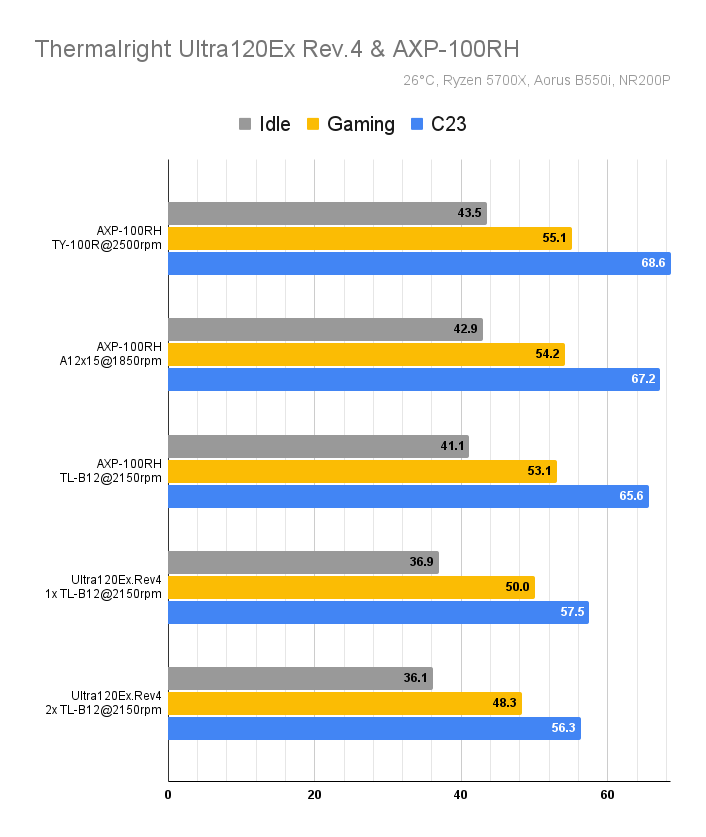

Нека проследим и теста на максималните обороти на всички варианти.





Разликата от TY-100R до TL-B12 при еднаква основа вече е 3 градуса, а тази между двата охладителя надвишава 12 градуса, като 5700X слиза на почти 56 средна температура в Cinebench, т.е. около 30 градуса над стайната. Шумът определено не е за пренебрегване при нито един от вентилаторите, но и системата остава по-хладна.

Заключение

Ако може да обобщим резултатите по няколко основни критерии, финалната оценка би изглеждала така:

• Представяне: 10
• Тишина: 9
• Съвместимост: 10
• Качество: 9
• Визия: 10
• Цена: 9

В заключение – охладителят надминава очакванията, предлагайки изключителна производителност, елегантен дизайн и забележително качество на изработка. От здравия монтажен механизъм до солидните витла на вентилатора, всеки аспект на Ultra120Ex излъчва инженерно майсторство. Независимо дали сте ентусиаст на тема производителност, геймър или професионалист, който търси оптимално охлаждане за своята система, охладителят би бил отличен избор за почти всяка машина.
