Технологичният процес Intel 10A (аналогично на 1nm) на Intel ще започне разработка в края на 2027 г., отбелязвайки пристигането на първия 1 nm възел на компанията, а неговият 14A (1.4nm) възел ще влезе в производство през 2026 г. Компанията също така работи за създаването на напълно автономни фабрики, захранвани в бъдеще от AI.
Кейвън Есфарджани (Keyvan Esfarjani) от Intel, изпълнителен вицепрезидент и главен мениджър на производство и доставки на полупроводници, проведе много проницателна сесия, която обхвана най-новите разработки на компанията и показа как се развива пътната карта през следващите години.
Източник на изображенията: Tomshardware

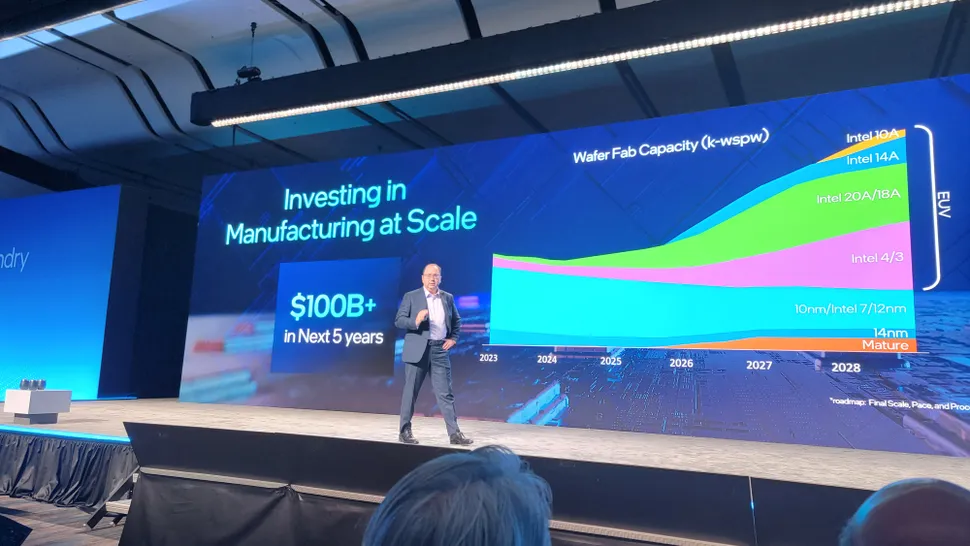

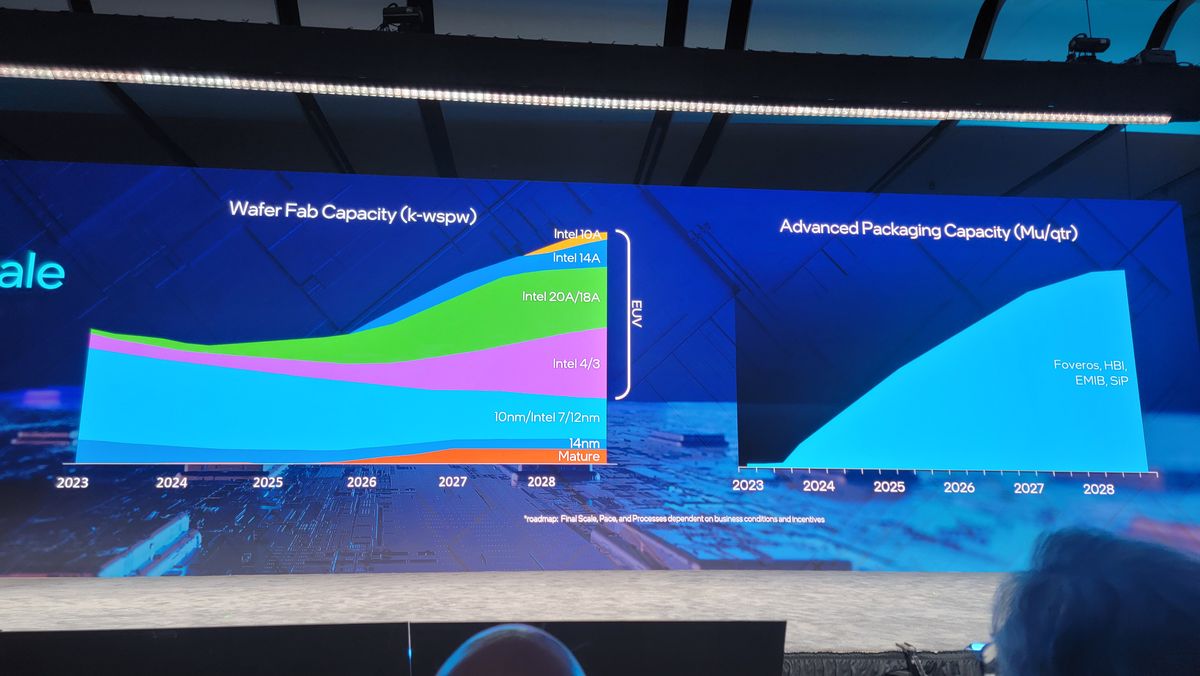

Тук можем да видим две диаграми, като първата очертава K-WSPW капацитета на компанията за различните процеси (възли) на Intel. Трябва да се отбележи, че капацитетът обикновено показва колко вафли могат да бъдат стартирани, но не и общата продукция. Тя варира в зависимост от добивите. Ще забележите, че няма етикет за Y-оста, който би ни дал директен разчет за производствените обеми на Intel. Това обаче ни дава солидна представа за пропорционалността на планираното производство на възли на Intel през следващите няколко години.
Intel не уточнява точната дата, кога пристига предстоящия възел 14A, но посочва, че ще започне през 2026 г.
Още по-важното е, че Intel ще започне разработката на своя все още необявен възел 10A в края на 2027 г., който ще попълни техния списък с възли, произведени с EUV технология. Суфиксът „A“ на Intel в неговата конвенция за именуване на възли представлява Angstroms, а 10 Angstroms се преобразуват в 1 nm, което означава, че това е първият възел на компанията от клас 1 nm.
Intel не споделя никакви подробности за възела 10A/1nm, но каза, че класифицира този нов възел като имащ поне двуцифрено подобрение на мощността/производителността. Главният изпълнителен директор на Intel Пат, Гелсингер, каза, че минималната граница за подобрение при нов възел е около 14% до 15%, така че можем да очакваме, че 10A ще има поне това ниво на подобрение спрямо 14A възела. (Например, разликата между Intel 7 и Intel 4 беше 15% подобрение.)
Обемите за процесите Intel 4 и Intel 3 не се изграждат толкова бързо, колкото за 20A/18A, но това не е изненадващо – по-голямата част от печалбите на компанията за нейния бизнес за производство на полупроводници за трети страни са с 18A възел, който според Intel е по план. Както е показано, Intel също така постоянно ще намалява общото си производство на своите 14 nm, 10 nm, Intel 7 и 12 nm възли, докато преминава към EUV-активирани възли.
Трябва да се отбележи, че слайдът на Intel има бележка, която гласи: „*пътна карта: Краен мащаб, темп и процеси, зависещи от бизнес условията и стимулите“, отразявайки текущите изявления на компанията, че финансирането от закона за науката и полупроводникова индустрия, ще повлияе на способността й да мащабира производството.
Възлите 18A и 20A на Intel са в някаква форма на производство от 2023 г., което не е много изненадващо–компанията спечели RAMP-C договора за 18A с правителството на САЩ през 2021 г. и оттогава компании като IBM, Microsoft и Nvidia работят за генерирането на тестови чипове (Разбираемо, Intel няма да сподели подробности, но спечели награда от $1 млрд. от правителството на САЩ за програмата).
Освен това, 20A на Intel разкрива, че компанията интегрира две нови технологии наведнъж — задно захранване (PowerVIA) и GAA транзистори (RibbonFET). За да намали риска от процеса и да избегне спънки, каквито видя при 10nm, Intel обяви през април 2022 г., че е пуснал различен вариант от 20A в своите фабрики – с вътрешен тестов възел само със задно захранване, съчетано със стандартни FinFET-, за да гарантира, че PowerVIA ще работи отделно, преди да бъде интегрирана тази технология в крайния 20A възел. Така, че съвсем очаквано, пластините 20A преминават през фабриките на Intel от доста време.
Както е показано вдясно, Intel също така агресивно ще увеличи капацитета си на производство за усъвършенствано пакетиране за Foveros, EMIB, SIP (силициева фотоника) и HBI (интерконект за хибридна връзка). Увеличаването на капацитета за усъвършенствано пакетиране е ключова точка за недостига на AI ускорители. Този увеличен капацитет ще осигури стабилно снабдяване с модерни процесори със сложно пакетиране, включително HBM.

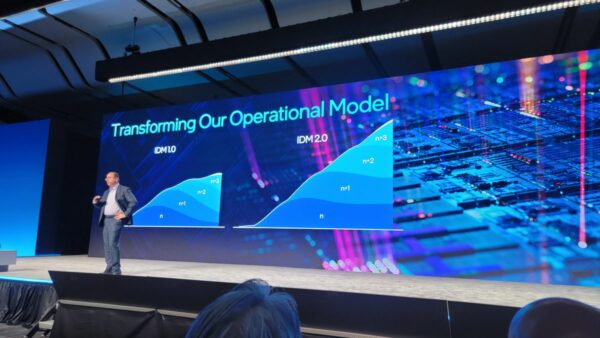

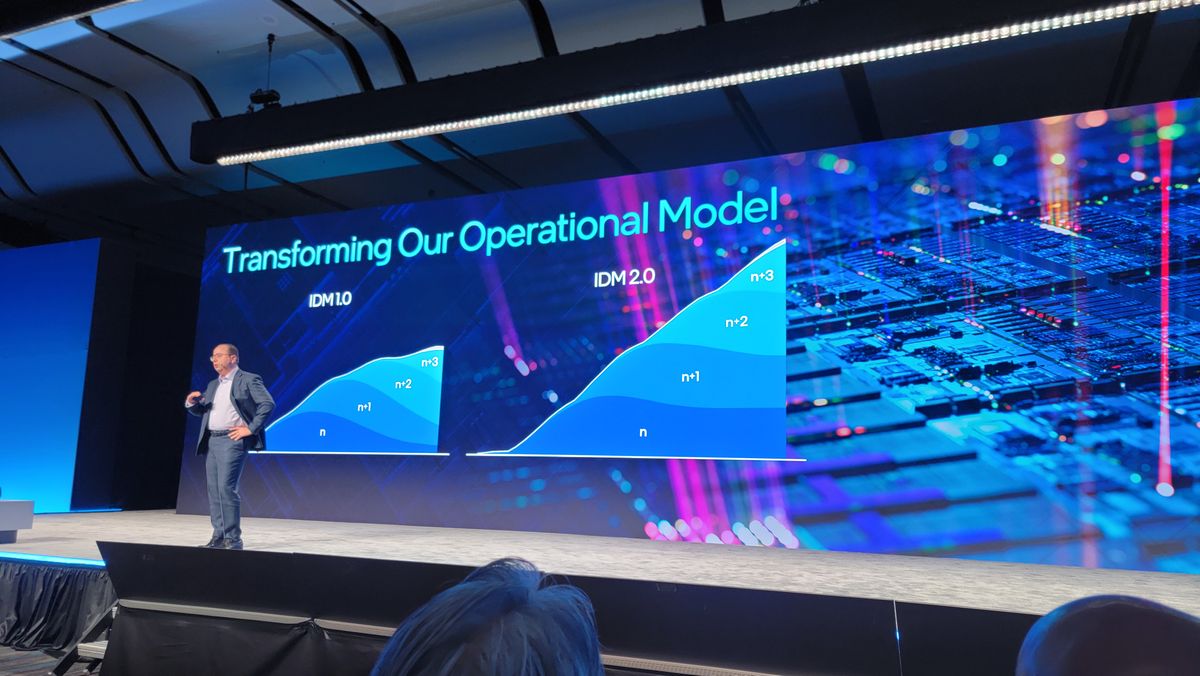

Вторият слайд в горния албум визуализира как преминаването на Intel към работа като външна фабрика за производство на полупроводници ще ѝ позволи да увеличи както количеството производство за всеки от своите възли, така и продължителността на времето, през което всеки възел е в производство, като по този начин максимизира печалбата от своята фабрика и разходи за оборудване, тъй като обслужва поръчките на своите клиенти за по-дълги периоди от време.
Източник на изображенията: Tomshardware

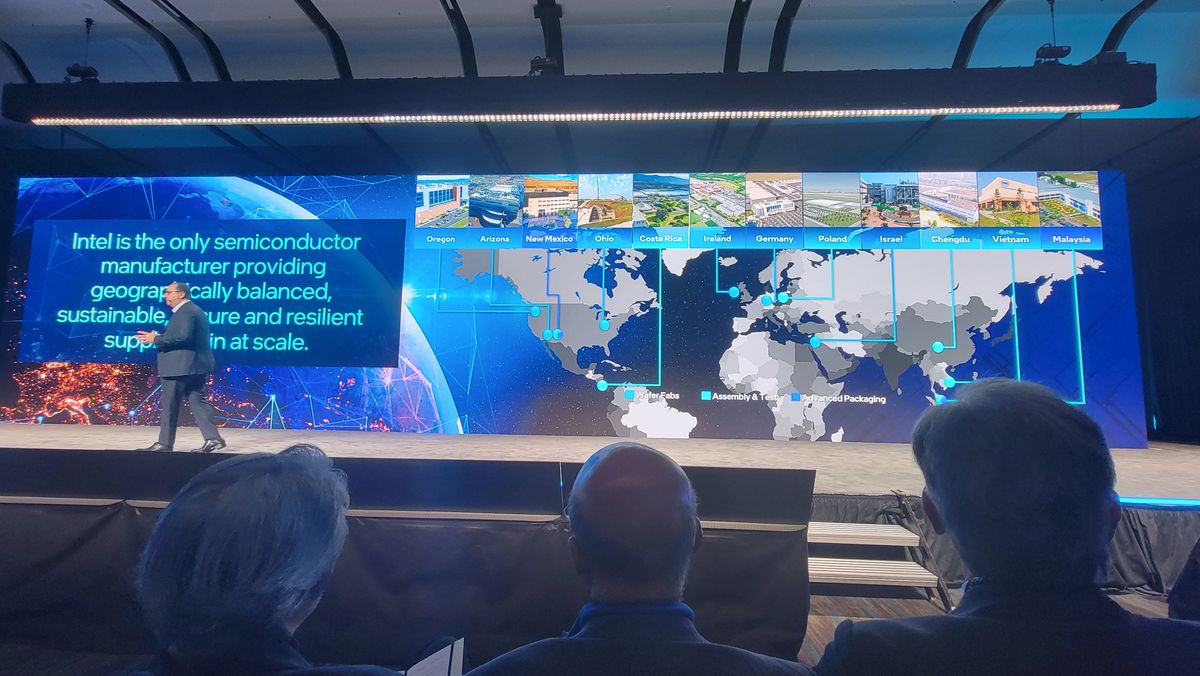

Есфарджани също така сподели подробности за операциите на Intel по целия свят. В допълнение към съществуващите съоръжения, компанията планира да инвестира 100 милиарда долара през следващите пет години в разширения и нови производствени обекти.

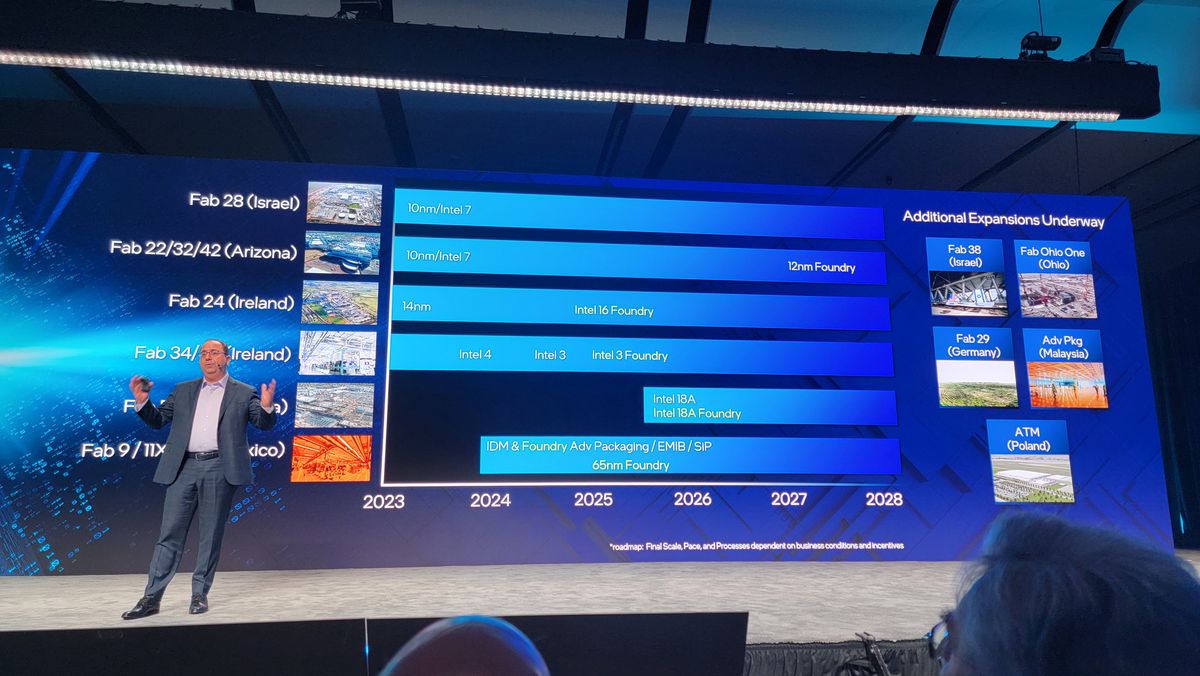

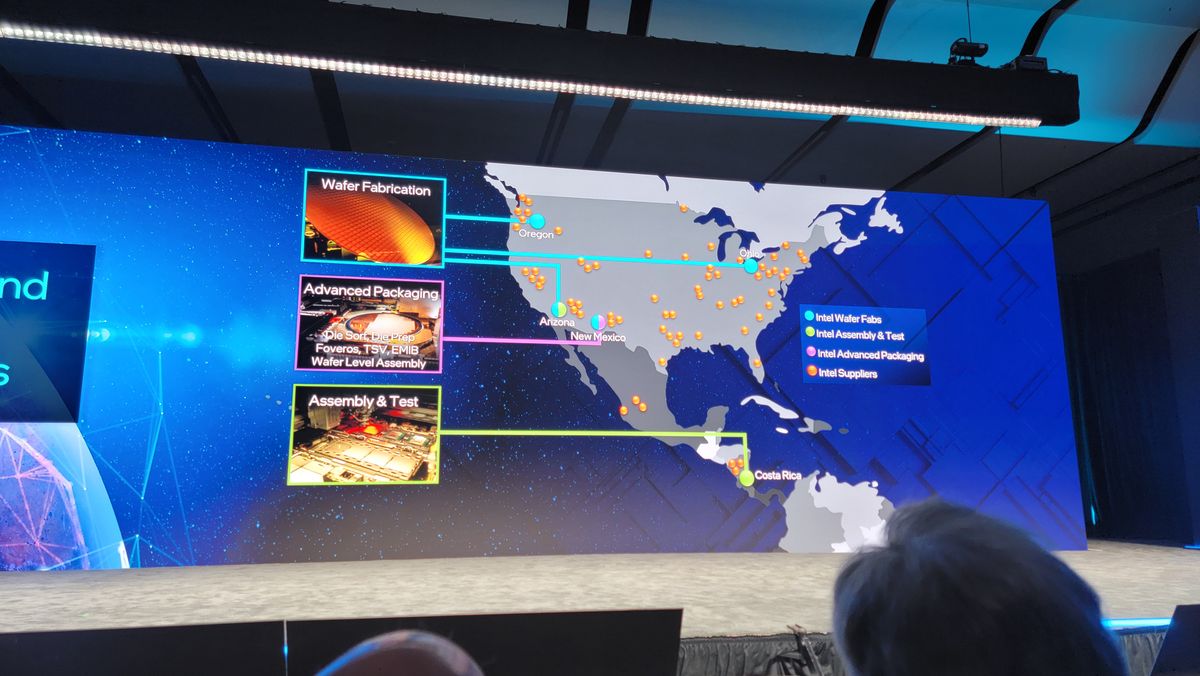

Слайдовете по-горе очертават различните места за производство на възли, като 18A се среща във Fab 52 и 62 в Аризона. За разлика от това, усъвършенстваното пакетиране и 65 nm операции за Tower ще се появят във Fab 9 и 11X в Ню Мексико. Също така има текущи разширения в Охайо, Израел, Германия, Малайзия и Полша. Intel обаче не сподели къде планира да произвежда своя 10A възел.
Този географски разпределен производствен капацитет, обхващащ както производството на чипове, така и опаковането, позволява на Intel да има глобален излишък в операциите си, като същевременно предлага на своите клиенти на производството на полупроводници, възможността да използват верига за доставки, изцяло разположена в Америка.
Източник на изображенията: Tomshardware

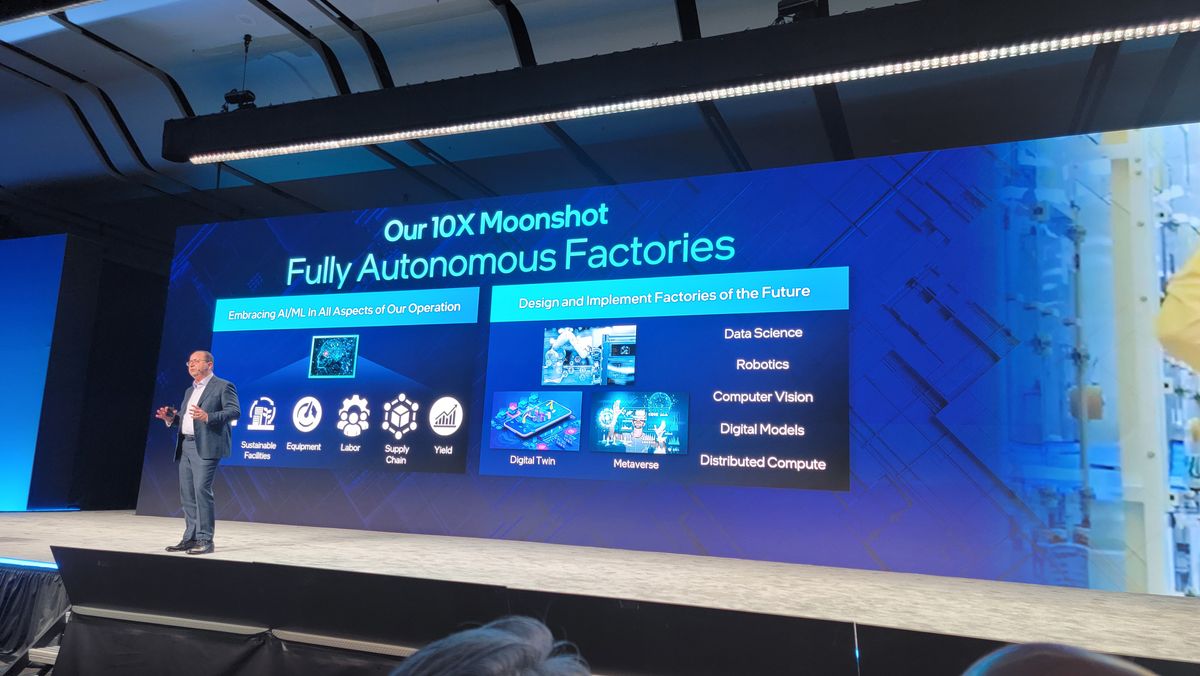

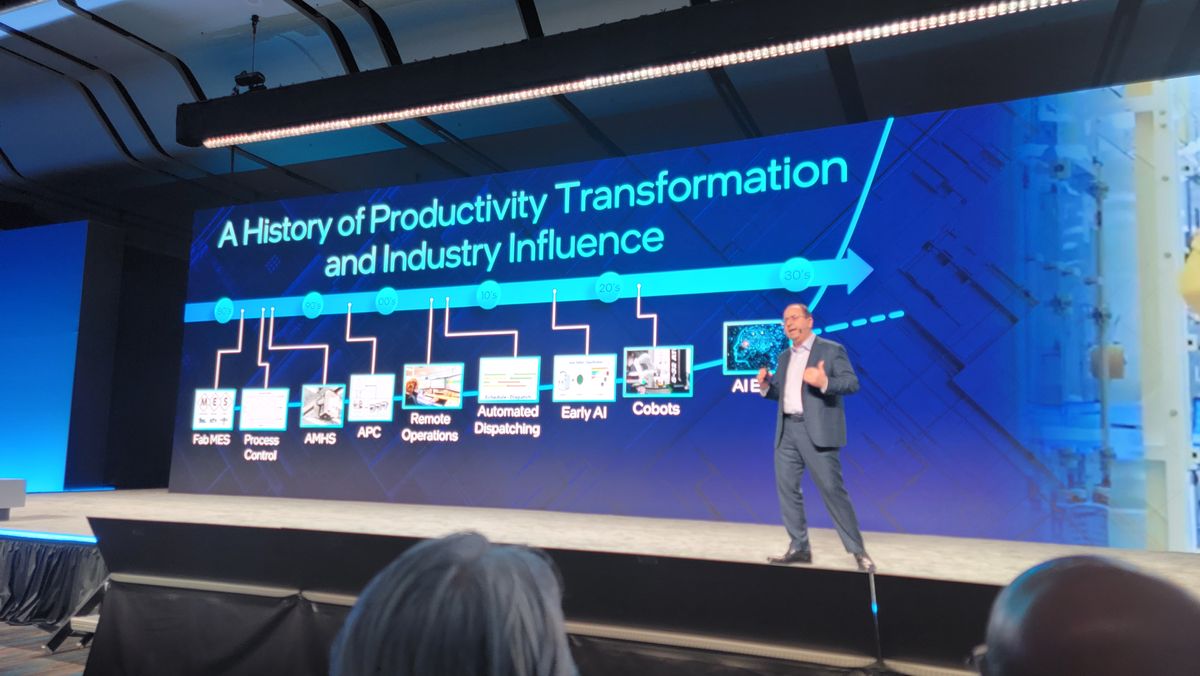

Intel разчита силно на автоматизацията в своите производствени бази. Сега компанията планира да използва AI във всички сегменти на своите производствени потоци, от планиране на обема и прогнозиране до подобрения на добива и действителни производствени операции.
Есфарджани не предостави времева линия за намеренията на компанията за внедряването и нивото на автоматизация, но каза, че това ще повлияе на всеки аспект от нейните операции в бъдеще. Това включва въвеждането на AI „Cobots“, които са колаборативни роботи, които могат да работят заедно с хора, и широка роботизирана автоматизация в производствения процес.
Междувременно Intel ще продължи агресивно да преследва всички и всички потенциални клиенти за своите операции, защото има за задача да превърне Intel Foundry във втората по големина производствена база за полупроводници в света до 2030 г.
