GAA транзисторите и задното захранване изглежда правят чудеса.
За предстоящия VLSI Symposium 2025, компанията Intel e подготвила PDF файл с детайлно описание на предимствата на своята 18A производствена технология (клас 1.8nm), сравнена с производствения процес Intel 3. Както се очаква, новият технологичен възел ще предложи значителни предимства в показателите за мощност, производителност и площ (PPA), като по този начин ще осигури осезаеми предимства както за клиентите на компанията, така и за продуктите предназначени за центрове за данни.

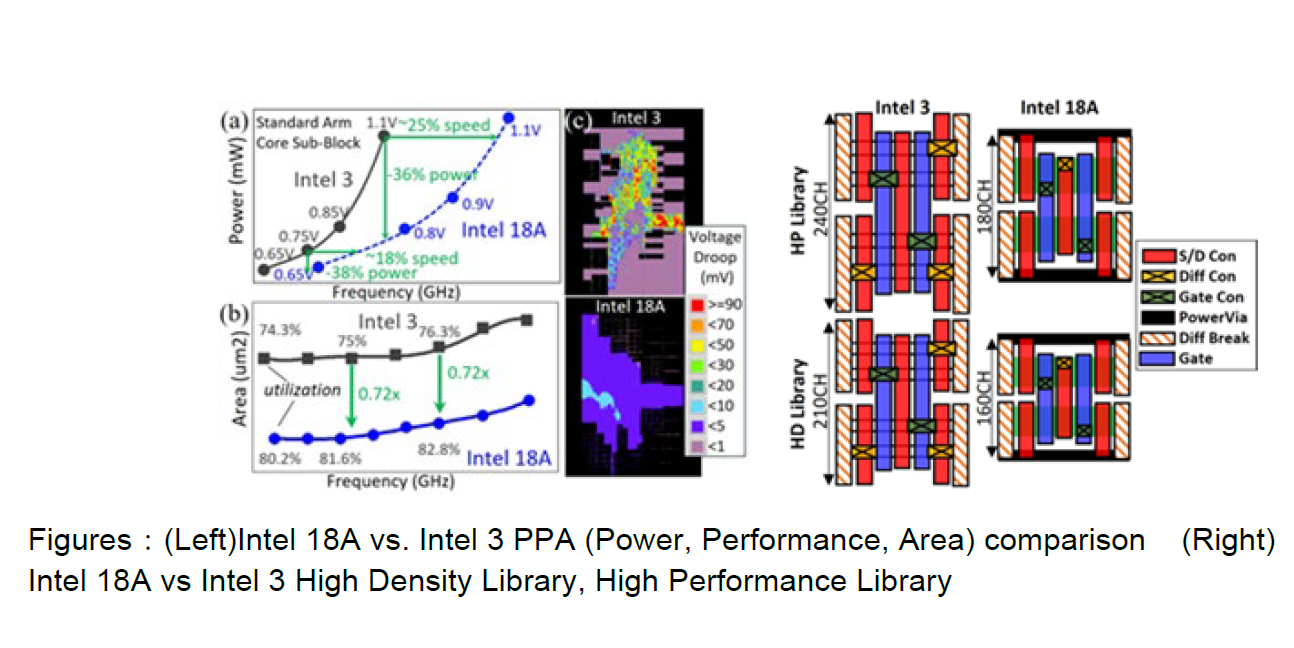

Intel твърди, че за стандартен блок от Arm ядро в сравнение със същия блок, произведен по Intel 3 технологичен процес, 18A осигурява 25% повече производителност при едно и също напрежение (1.1V) и по-висока сложност, както и 36% по-ниска консумирана мощност при същата честота и напрежение. При по-ниско напрежение (0,75 V), Intel 18A осигурява 18% по-висока производителност и 38% по-ниска мощност. В допълнение, 18A има 0,72X мащабиране на площта в сравнение с Intel 3.
Производствената технология 18A на Intel има две ключови функции, които осигуряват големи предимства на PPA. Първата е, че технологията разчита на Gate-All-Around (GAA) RibbonFET транзистори, които Intel за пръв път внедряват, а втората е, че осигурява задно захранване PowerVia backside power delivery network (BSPDN).
Сравнението на стандартното оформление на клетките подчертава значителното физическо мащабиране, постигнато от Intel 18A спрямо Intel 3, както в библиотеките с висока производителност (HP), така и с висока плътност (HD). Intel 18A намалява височините на клетката от 240CH на 180CH в библиотеките HP и от 210CH на 160CH в HD библиотеките, което представлява ~25% намаление във вертикалния размер. Тази по-стегната клетъчна архитектура позволява повишена плътност на транзисторите, допринасяйки пряко за подобрената ефективност на площта.
Използването на PowerVia BSPDN позволява по-ефективно вертикално маршрутизиране чрез разтоварване на захранващите линии от предната страна на интегралните схеми, освобождаване на място за маршрутизиране на сигнала и допълнително намаляване на физическите размери на оформлението. Освен това, усъвършенстваните Gate, Source/Drain и контактни структури, подобряват цялостната еднородност на клетката и плътността на интеграция. Заедно всички тези подобрения, позволяват на Intel 18A да осигури по-добра производителност и енергийна ефективност за единица площ, осигурявайки по-усъвършенствани и компактни дизайни на чиповете.
Съобщава се, че по-късно тази година Intel е на път да започне масово производство на изчислителни чиплети за своите процесори с кодово име „Panther Lake“, предназначени за клиентски персонални компютри, а след това в началото на 2026 г. и чиплети за системите за центрове за данни „Clearwater Forest“. В допълнение към средата на тази година, компанията има голям шанс да отбележи и първите външни поръчки на дизайни от трети страни за процеса 18A.
Очевидно има интерес към разработването на чипове от трети страни за технологията Intel 18A. В допълнение към представянето на базовия документ, описващ неговата 18A технология, Intel планира да представи и документ, описващ PAM-4 трансмитер, реализиран с помощта на 18A с BSPDN, в който съавтори са инженери от Intel, Alphawave Semi, Apple и Nvidia. Това не означава непременно, че Apple или Nvidia ще използват 18A на Intel за производство на свои силициеви чипове, но означава, че те се интересуват да го проверят.
