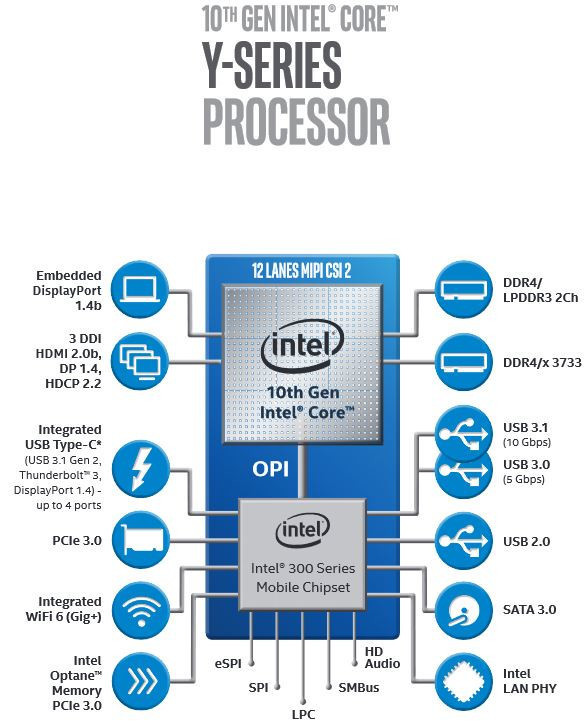

Ето някои първите снимки на десетото поколение процесори Core-“Icy Lake-Y”, които са многочипови модули, предназначени за платформи с ултра ниска консумация на мощност, като например преносими компютри от типа 2 в 1. Тези чипове имат TDP от 8W до 15W и са изградени като BGA MCM модули, с цел минимизиране на височината на компонентите на PCB.

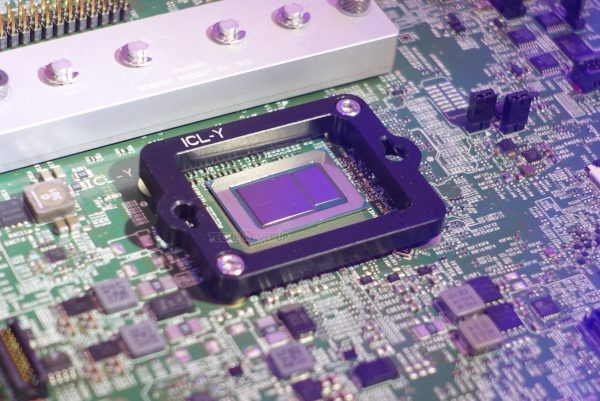

Големият кристал е 10 nm SoC “Ice Lake” и има 4 процесорни ядра “Sunny Cove”, както и Gen11 GT2 iGPU. По-малкият кристал е PCH или казано на прост език – чипсет.

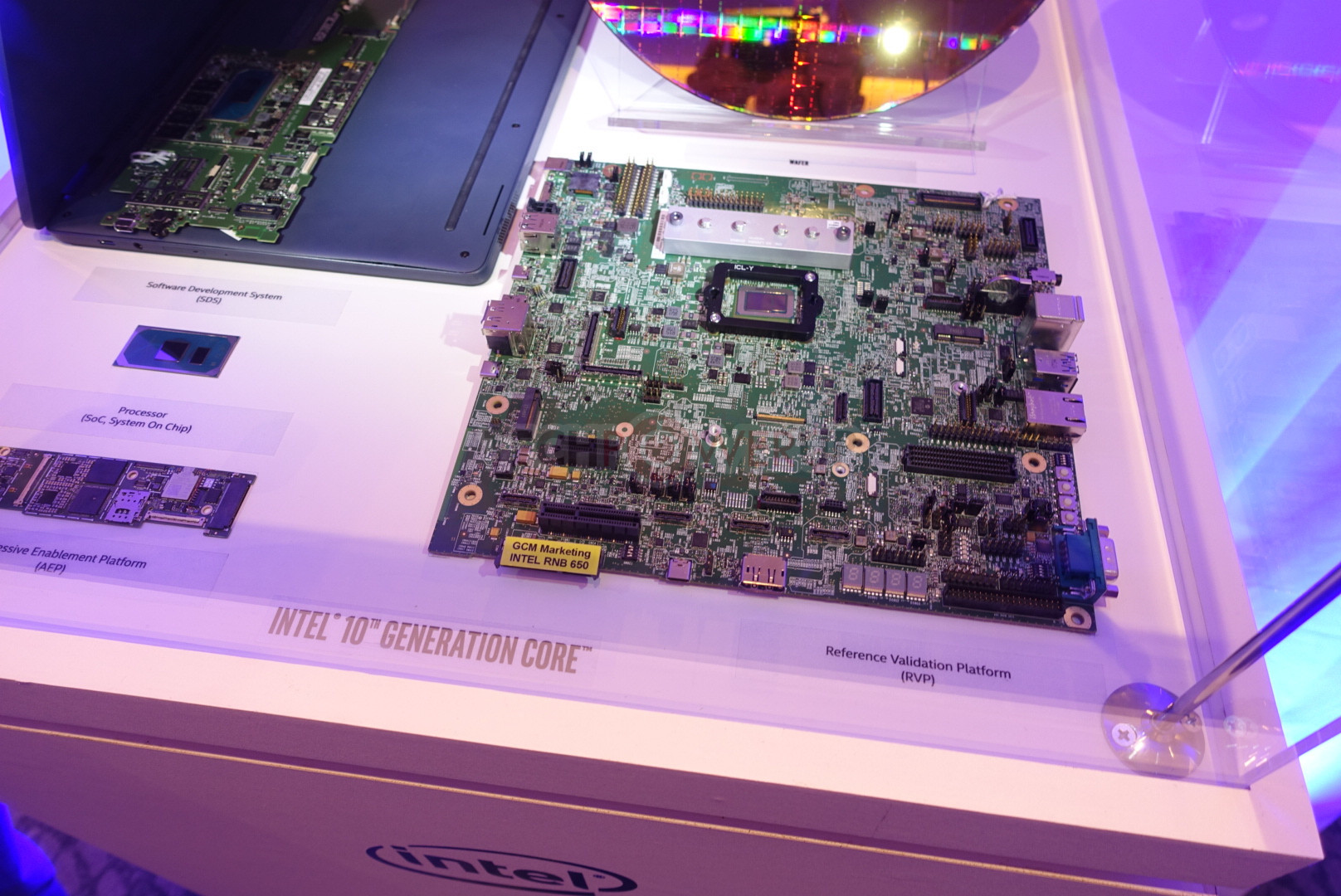

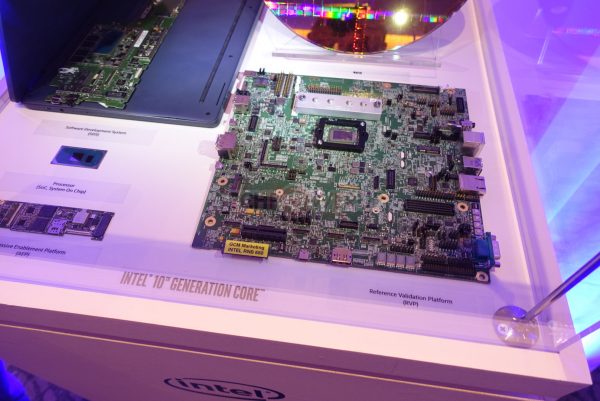

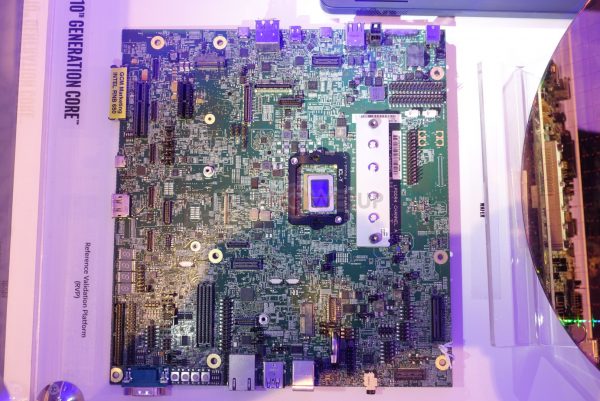

RVP (reference validation platform) е дънна платка, която ви позволява да тествате всяка възможна опция за свързване на платформата, чрез ръчно превключване на PCIe линиите, SATA връзките, GPIO, LVDS и TMDS линиите посредством джъмпери. Intel обикновено предоставя подобен тип платформи на OEM доставчици, системни интегратори и разработчици на системен софтуер.



Също така на снимките се вижда и 4-ядрената вафла “Ice Lake”.

Източник: Techpowerup
