Снимката на ядрото на AMD “Renoir”

В раздел: Новини от на 17.03.2020, 1,294 показвания

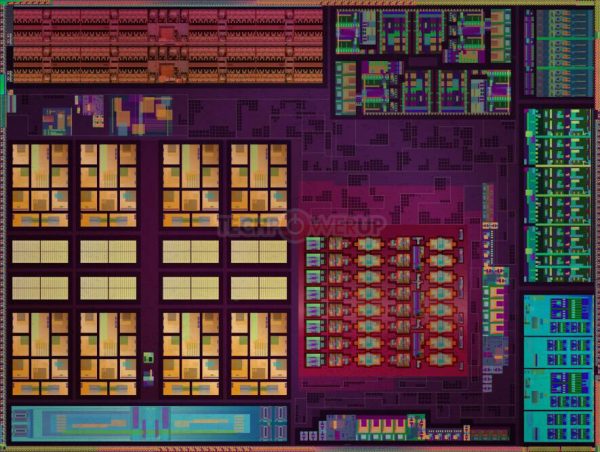

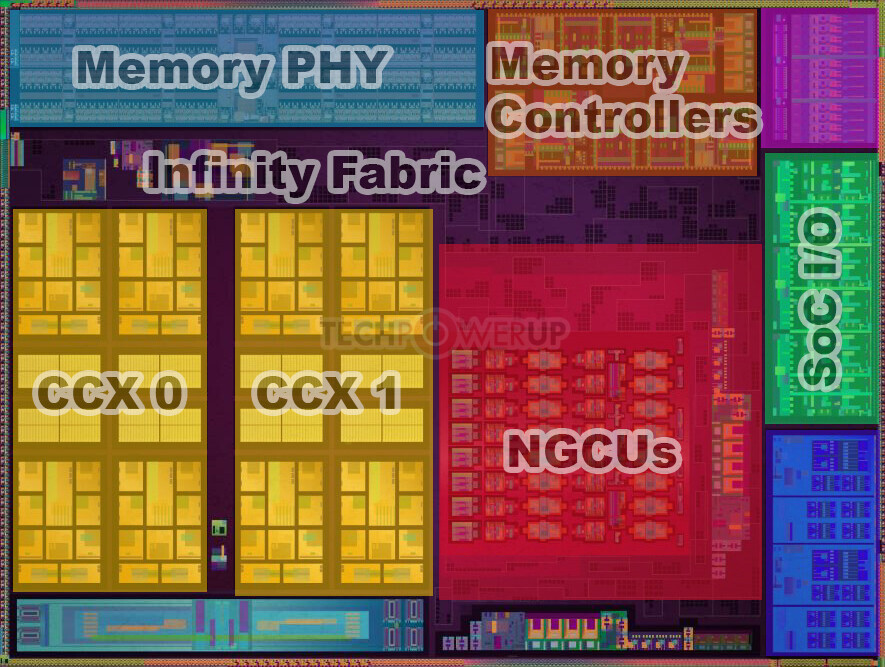

Ето първите изображения на новия процесор “Renoir” на AMD. След като направи своя дебют с мобилните процесори от серията Ryzen 4000, „Renoir“ е последният наследник при AMD APU продуктите им, които комбинират процесори с мощни iGPU. AMD е проектирала “Renoir” за 7 nm технологичния процес на TSMC. Кристала е с размери 156 mm² и има 9.8 млрд. транзистора. Снимката на ядрото разкрива различни области, които наподобяват на 8 процесорни ядра и клъстер от изчислителни единици на GPU, интегриран контролери за памет, южен мост и PHY за различни I/O.







Кристала “Renoir” разполага с 8 CPU ядра, базирани на микроархитектурата “Zen 2” и разделени в два 4 ядрени CCX (CPU комплекси). За разлика от 8 ядрените чиплети, предназначени за MCM на “Matisse” или “Rome”, “Renoir” CCX разполага само с 4 MB споделен L3 кеш, вероятно защото латентностите към контролера на паметта са достатъчно ниски. Кешът от второ ниво (L2) за ядро ​​е останал непроменен – 512 KB. Общият кеш (L2 + L3) достига до 12 MB. Интегрираното графично ядро на “Renoir” е хибрид между “Vega” и “Navi.” Блоговете за SIMD са прехвърлени от “Vega”, а блока за управление на дисплеите и мултимедийните възможности са от “Navi”. IGPU разполага с 8 NGCU, които добавят 512 поточни процесора. Infinity Fabric покрива голяма част от областта на матрицата, свързвайки различните ѝ компоненти. AMD представи нов двуканален интегриран контролер на паметта, който поддържа LPDDR4x до 4233 MHz и стандартен DDR4 до 3200 MHz.

Източник: Techpowerup
