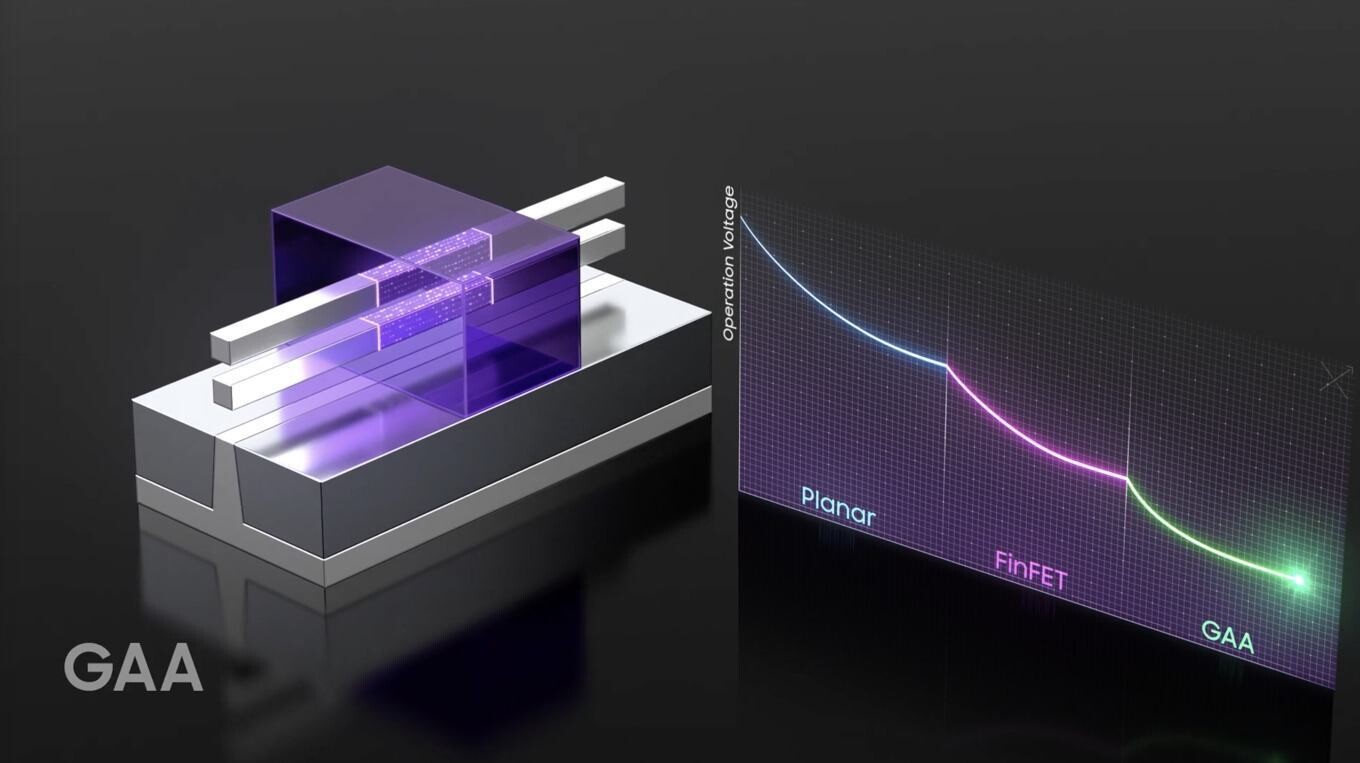

Плановете на Samsung са да предостави 3 nm технологичен процес (за възел) за производство на силициеви чипове през 2022 г., като той ще донесе и някои сериозни подобрения в транзисторната технология. Вече споменахме, че Samsung работи по технологията Gate-All-Around FET, която ще осигури много по-добър контрол на транзисторния канал, предотвратявайки увеличените утечки на по-малките възли.

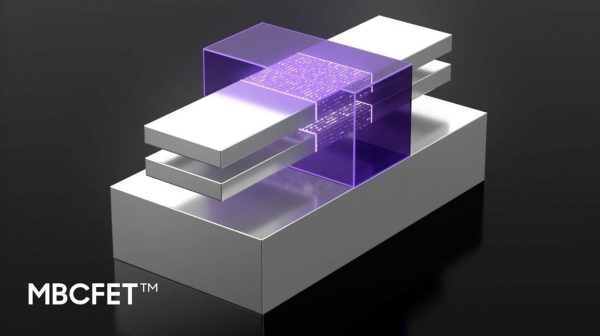

Samsung добави още няколко подробности относно предстоящата им Multi Bridge Channel FET технология за 3 nm производствения процес, просто наречен MBCFET. Благодарение на публикацията на колегите от Hardwareluxx , имаме повече подробности относно технологията MBCFET и нейните характеристики.

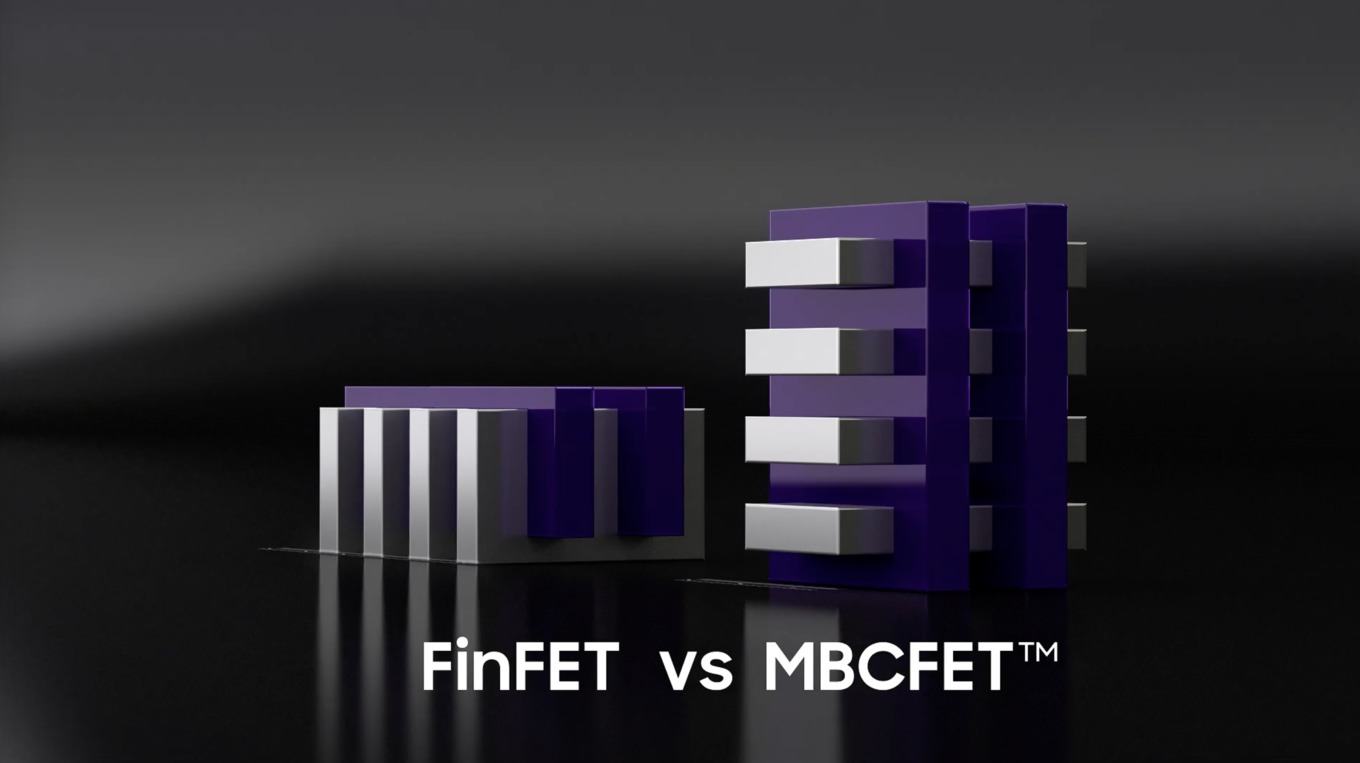

Първо, заслужава да се отбележи, че MCBFET е част от GAAFET, което означава, че GAAFET не е един продукт, а по-скоро клас от много продукти, базирани на неговите концепции. Що се отнася до производителността на MCBFET, Samsung казва, че технологията ще използва 50% по-малко енергия, като ще предоставя 30% повече производителност. Ще има и увеличение и на плътността, където Samsung прогнозира, че заеманото място от силиция на един транзистор, ще е с около 45% по-малко. Сравнението е направено спрямо неуточнен 7 nm технологичен процес, вероятно става въпрос за процес на Samsung, който използва FinFET. Новата технология позволява подреждането на транзисторите в стек, един върху друг, което прави възможно да заемат по-малка площ в сравнение с обикновения FinFET. Тъй като MCBFET GAA транзисторите имат „гъвкава“ ширина, това означава, че могът да бъдат толкова широки, колкото дизайнерът има нужда, в зависимост от сценария, като например ниска консумация, или висока производителност.
