През последните няколко дни се заговори за въвеждането на нов 12-пинов PCIe конектор за графичните карти, по-специално става въпрос за публикация на китайския сайт FCPowerUp, където е показана и снимка на самия конектор, както и информация от добре поставен източник в индустрията, близък до сайта TechPowerUp. Съединителят е истински и ще бъде представен с графичните карти от следващото поколение „Ampere“ на NVIDIA. Изглежда, че конекторът е дело на NVIDIA, а не на PCI-SIG, Molex или Intel. Съединителят е проектиран да отговори на две пазарни реалности – първата е, че графичните карти от висок клас се нуждаят от два захранващи конектора; втората е, че би било по-добре за потребителите да имат един свързващ кабел, отколкото да се налага да се борят с два. Иначе графичните карти от долния край (<225 W), този конектор не ги засяга, защото могат да се справят само с един 8-пинов или 6-пинов конектор.

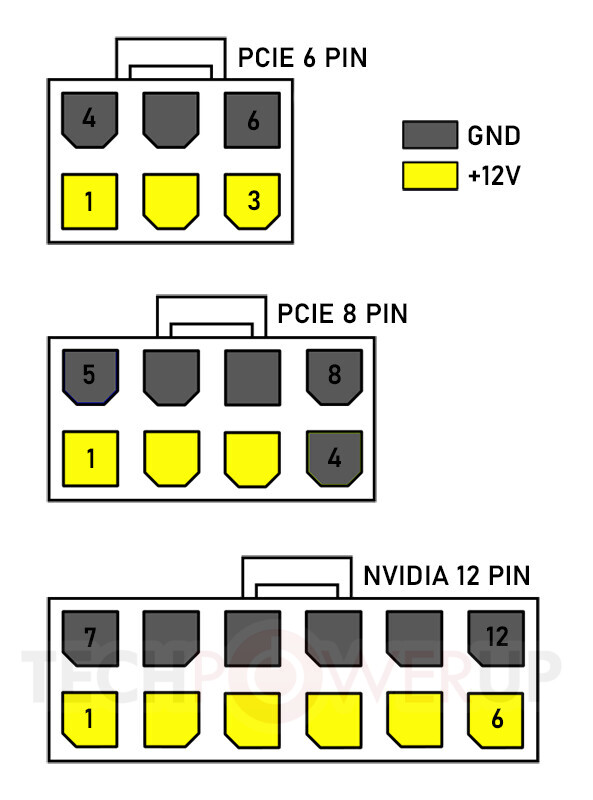

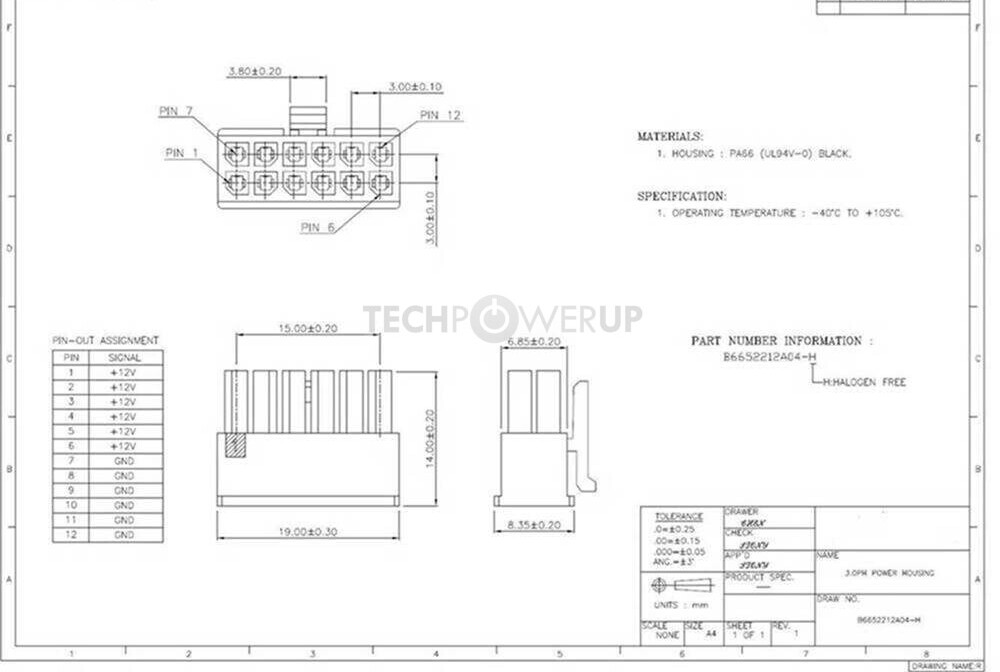

Новият 12-пинов конектор на NVIDIA има шест +12 V пина и шест към маса. Конструкторите са разработили по-висококачествени контакти както за мъжката, така и за женската букса, които могат да се справят с по-висок ток от стандартните контакти на 6/8 – пиновите PCIe захранващи конектори. В зависимост от доставчика на захранващия блок, 12-пиновият конектор може дори да се раздели по средата на два 6-пинови и може да бъде пуснат на пазара като „6 + 6 пинов“. Точката на съприкосновение между двете 6-пинови половини се поддържат равни, така че да се подравняват безпроблемно.
По отношение на доставяната мощност, научихме, че инженерите ще посочат размера на кабелите, а при правилната комбинация от кабел и контакти, конекторът трябва да е в състояние да достави захранваща мощност 600 W. (Бел.ред. При тази зададена мощност, трябва да се осигурят 50А ток, което означава, че всеки от 6-те захранващи проводника, трябва да осигурява 8,33A. Бърза справка показва, че за това е нужно всеки проводник от кабела да е с дебелина по американския стандарт – 14 AWG .)
Разглеждайки новата букса, може да се види, че няма да е възможно да свържете два класически 6-пинови PCIe конектора към нея. Контурите на пиновете не съвпадат. Също важи и за екзотични комбинации като 8-пинов PCIe + EPS (4-пинов), или други подобни комбинации – NVIDIA иска да е сигурна, че потребителите няма да могат да свързват кабелите си по грешен начин.
По въпроса за съвместимостта със захранванията, в допълнение към новите модели, които пускат производителите с наличие на въпросния 12-пинов конектор, най-известните доставчици се очаква да пуснат афтърмаркет модулни кабели, които могат да се съвместими с наличните модели PSU-а. От друга страна и доставчиците на графични карти ще включват в комплекта към видеокартите, адаптери, които конвертират два 8-пинови PCIe конектора в един 12-пинов.
Източник: Techpowerup
Ох котьооо, щом 2х8 не им се вижда достатъчно значи слуховете за 350 вата ще се окажат верни.
600 вата, това да не е котлон? Олеле!
Смятам да предложа на PCI-SIG директно 220V захранване към видео картат, а ако трябва и към монитора.. в краен случай може и към потребителя.
След като пуснаха цялата простотия която са 1050 и 1050ti да се хранят от PCI слота, че и доста от 1650 също, сега пък отиват на другия полюс и карат хората да сменят и захранване. Впрочем сгобих тия дни няколко клиентски компютъра с ryzen процесори и RTX2070 видеокарти и те ми харесаха. Добре се представят, малко по-топли са и греят но иначе се държат прилично.
Нали след като АМД пуснаха тая простотия която са RX580 да дърпа 80 вата от слота, при 75 вата стандарт. 80 от слота + 80 от конектор, разкрачени между полюсите, отидоха на екватора. Това АМД CPU с Нвидия графичка карта е супер неприлично вместо 5700, А кой купува 2070 в момента, в остаряла технология с бета тестерски лъчи. А 2-те резделни пинчета винаги си имат собствено мнение накъде да стърчат докато се опита да ги забоде човек. Спокойно могат да минат и с 4 и 8 пина като CPU, но явно щастливци са високият клас където 12 пин замества 4х8 или се преподсигуряват за 10 години като ударят лимита на технологията и консумацията излезе извън контрол може и до киловат да удари. което ще се случи някъде на 2нм, производителността ще нараства на площ и на много етажни чипове. по принцип 2020 трябваше да минат вече на нов материал карбонови нанотръбички 1нм и после графен с 1 атом дебелина.
направо един кабел със щепсъл и директно в контакта!

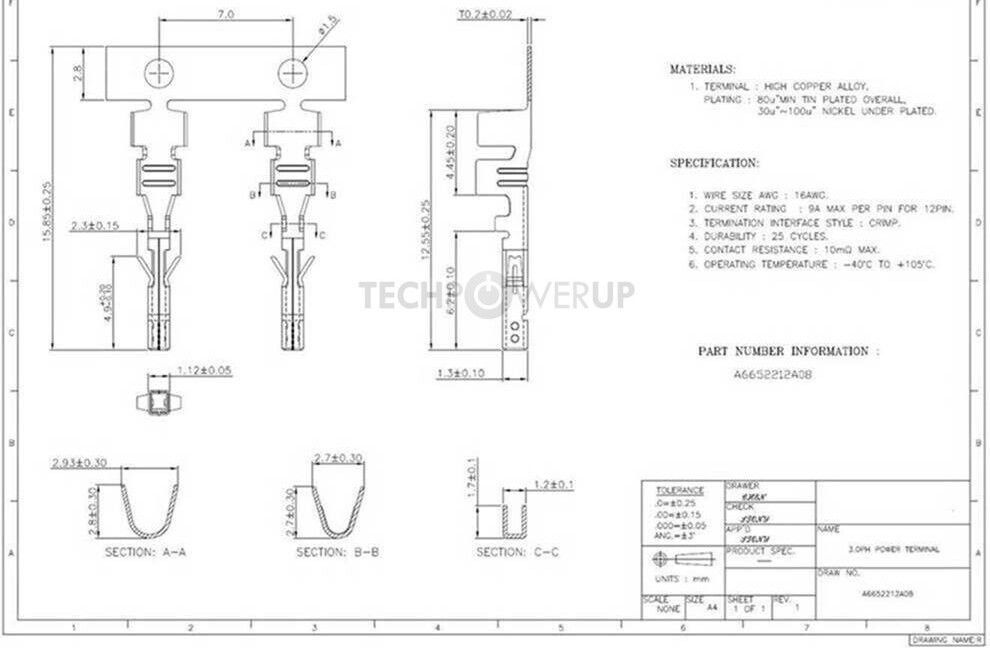

Показаният конектор е молекс micro-fit jr, видно и на надписа отстрани 3025, това на чертежа не е същият конектор. Стандартно този конектор е до 8 А на контакт и 18 AWG. Отделно контактите се дерейтват в зависимост от общия им брой, при 12 допустимият ток е 5.5А на контакт, или 33 за 6-те, та 600 Вт трудно ще минат на 12 V. Ако говорим за пикови може да минат и по 10 на контакт,т.е. теоретично 600 Вт са възможни. Тоя пдф не изглежда да е на някой от сериозните производители, визирам молекс, те и др.този форм фктор се произвежд от куцо и сакато така че на чертежа може да е всичко. Прави впечатление че на чертежа посочват контактно съпротивление 10 мОм колкото е на молекс и на ТЕ, всъщност това е което ограничава токът през перото, та всичко това е малко…скалъпено.
