Понастоящем най-добрият възел на Intel, достъпен за потребителите на настолни компютри, е 14 nm, по-специално вариантът 14 nm +++, който предлага няколко подобрения, така че да може да достигне до по-висока честота и по-бързо превключване на гейта. Сравнено това с най-добрия AMD процесор от серия Ryzen 3000, базиран на архитектурата Zen 2, който е изграден върху 7 nm възел на TSMC, ще ви накара да си помислите, че AMD е с явно предимство. Немският овърклокър и хардуерен ентусиаст der8auer, е решил да види как тези два производствени процеси на силиций се сравняват един с друг. Той е решил да използва процесора Core i9-10900K на Intel и да го сравни с Ryzen 9 3950X на AMD под сканиращ електронен микроскоп (SEM).

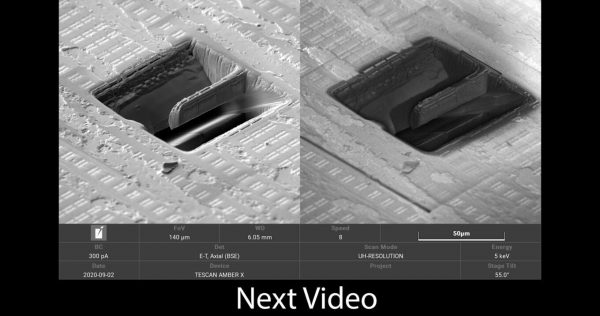

Най-напред, der8auer е взел двата чипа и ги е отделил от пакетите им, след което е продължил да сваля слой след слой, доколкото е възможно, за да може SEM да си свърши работата. Той е залепил чиповете към държача за проби с помощта на електропроводимо лепило, за да може лесно да преминат рентгеновите лъчи. За да получи възможно най-честно сравнение, той е използвал L2 кеш частта и на двата процесора, тъй като те винаги са най-добрите представители на технологичния възел. Логическата част на чипа е различна за всеки чип, така че би било трудно да се сравнят две различни микроархитектури. Това е причината L2 кешът да се използва за справедливо сравнение.

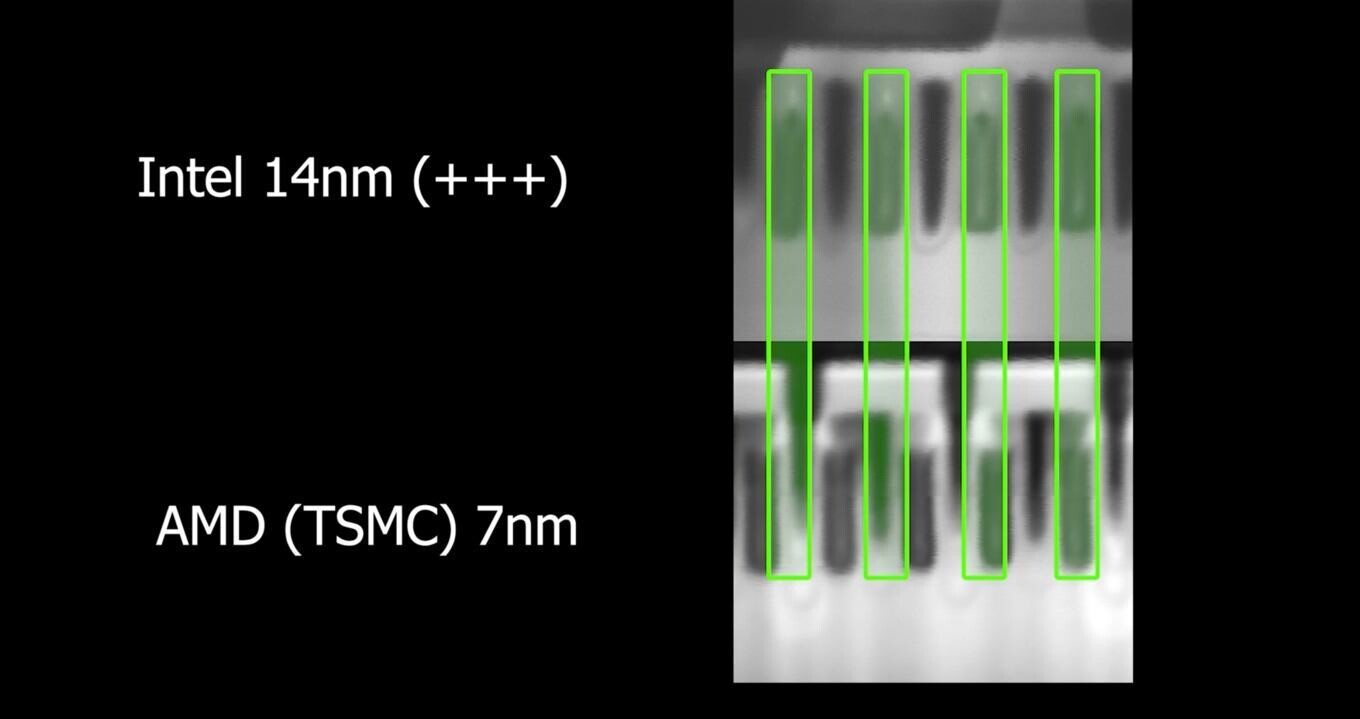

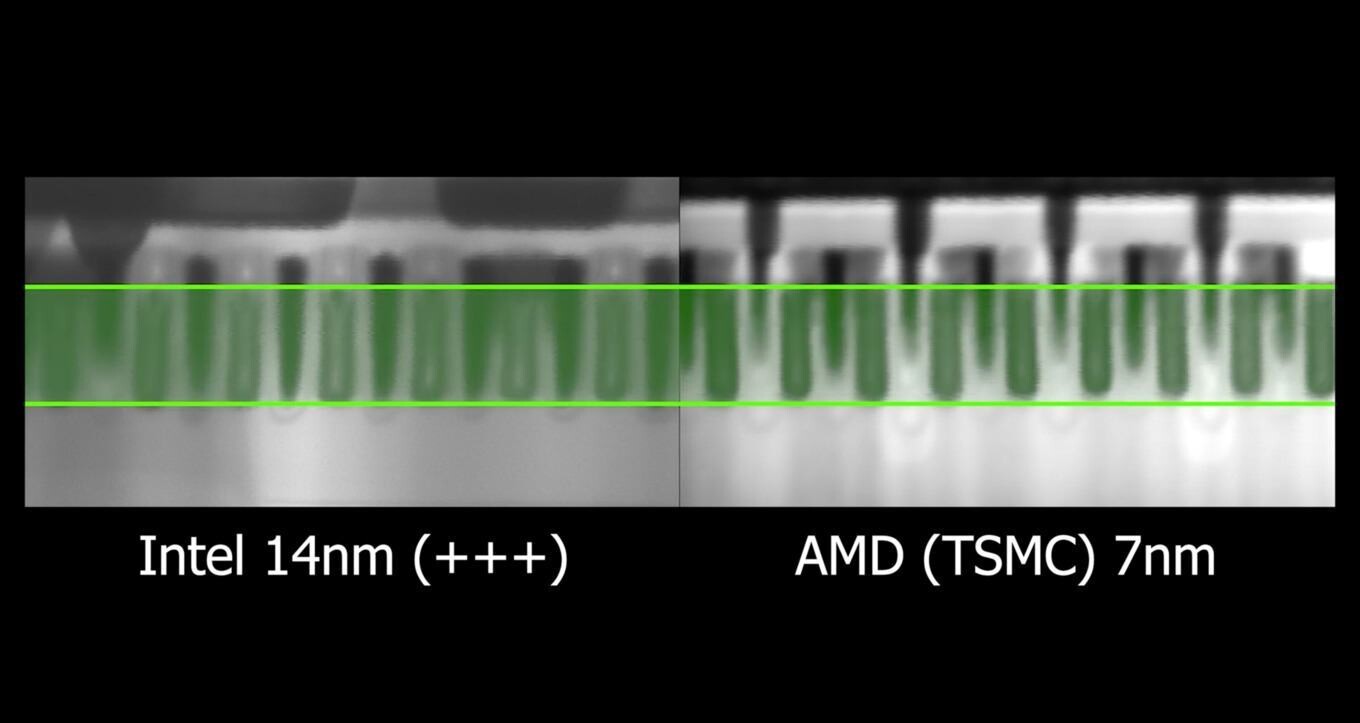

Резултатите? Е, чипът на Intel разполага с транзистори с ширина на гейта 24 nm, докато чипът на AMD има ширина 22 nm. Въпреки че тези два размера не са много различни, възелът на TSMC все още е много по-плътен в сравнение с Intel. Височината на гейта също е доста подобна, но възелът TSMC все още получава предимството на плътността. По-долу можете да видите рентгеновите изображения и направеното сравнение. За повече информация и подробности, моля, насочете се към източника.
Друго интересно нещо (за не особено запознатите), което трябва да се отбележи тук е, че ширината на гейта не следва схемата за именуване, както може би сте очаквали. Гейтът на 14 nm транзистора не е с ширина 14 nm, както и на 7 nm транзисторът не е широк 7 nm. Именуването на възела и действителният размер на гейта на транзистора отдавна не съответстват (може би от 22 nm насам) и конвенцията за именуване наистина зависи от производителя как ще нарече своя възел. Така, че цифрите невинаги са това, което са.
Източник: Techpowerup
