Новият вентилатор Noctua NF-F12 е от тип 120мм перки и предлага подобрения спрямо NF-P12 в няколко насоки. Може би най-значимото е повишаването на статичното налягане, като говорим за повишаване с около 60%.  Като цяло дебитът на въздушен поток почти не се е повишил и при пълните си обороти на въртене от 1500 RPM (допустимо отклонение +/-10%) новата NF-F12 предлага поток от 93,4 кубични метра за час (преобразувано в CFM, тази стойност е 55 CFM). За сравнение, NF-P12 предлага 54 CFM. Нека видим и основните характеристики на NF-F12:

Размери – 120 мм х 120 мм х 25мм
Задвижване на оста – SSO2
Геометрия на ротора – Heptaperf
Дизайн на статора – Focused Flow
Скорост на въртене – 1500 RPM (допустимо отклонение +/-10%), при използване на адаптора L.N.A. – 1200 RPM (допустимо отклонение +/-10%)
Дебит на въздушният поток – 55 CFM, с L.N.A. – 44 CFM
Ниво на шум – 22.6 dBA, с L.N.A. – 18.6 dBA
Статично налягане – 2,61 mm H2O, с L.N.A. – 1.83 mm H2O
Консумация – 0.6W (0.05A)

В окомплектовката на NF-F12 получавате и кабел-удължител 30см, L.N.A. адаптер за понижаване на оборотите на перката, както и четири подтискащи вибрациите “елемента” за захващане на вентилатора към радиатор. Качеството на изработка е уникално високо – ще кажа само толкова, защото повече едва ли има нужда да се каже. Ако сравняваме NF-P12 с NF-F12 само по въздушният им поток, би трябвало двете перки да нямат почти никаква (или направо никаква) разлика в представянето си. Това обаче далеч не е така, защото при NF-F12 се въвеждат някои нови инжинерни идеи, които повишават ефективността на тези 55 CFM осезаемо:

Focused Flow -едно от сериозните предимства при NF-F12 е наличието на единадесет броя “вуздухонасочващи статорни елемента”, които насочват въздушният посок в “правилната посока” и по-скоро не му позволяват да се разсейва на случаен принцип. Focused Flow е и най-голямата и ефективна промяна спрямо NF-P12, която е и определяща за производителността на новият вентилатор.

На снимката много добре се вижда за какво става дума. При обикновените вентилатори въздушният поток “напуска” перката по хаотичен начин, което намалява ефективността на създаденият въздушен поток. Ако вентилаторът е в режим “теглене” (pull), тогава това не е от особено значение, но когато става дума за “бутане” (Push), нещата се променят коренно. Чрез Focused Flow се създава по-високо статично налягане от вентилатор, който работи при доста по-ниски RPM. За сравнение, NF-P12 се върти при ~1300 RPM и създава статично налягане от 1,68 mm H2O, докато при само 200 RPM повече, новият NF-F12 “предлага” 2,61 mm H2O (при 1200RPM NF-F12 предлага 1.83 mm H2O). Tова увеличение на статичното налягане с 55% ще играе важна роля при сравнението на двете перки в случаите, когато високото статично налягане ще е определящо (гъсти ребра на радиатора).

Varying Angular Distance и Vortex Control Notches – споменахме вече за въздухонасочващите елементи на статора, които са единадесет и притежават т.нар. “Vortex Control Noches”. Това са малки “назъбвания” на въздухонасочващите елементи, които спомагат за разпределянето на шума от въздушните завихряния в по-голям звуков спектър, като това прави шумоотделянето по-приятно за човешкото ухо. Определено е малко трудно да се сравни обикновена перка с NF-F12, за да се разбере за какво става дума, но предвид фактът, че NF-F12 е съвсем малко по-шумен от NF-P12, и осезаемо по-тих от 1700 RPM Coolink Swif2 120P (същото статично налягане, 75CFM), изглежда от Noctua знаят какво правят.

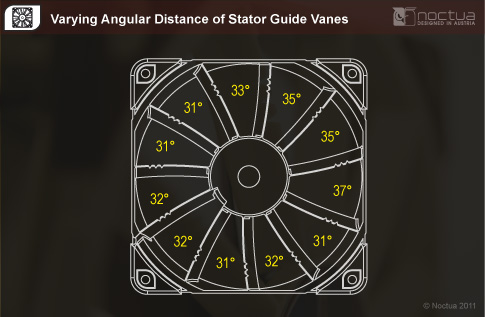

За разпределянето на шума спомага и различното ъглово разстояние между единадесетте  въздухонасочващи елемента.

Stepped Inlet Design – “стъпковият” дизайн на горната част на страницата на статора е поредната новост, въведена с появата на NF-F12.

Чрез този дизайн се позволява роторът да засмуква повече въздух и се подобрява въздушният поток на вентилаторът.

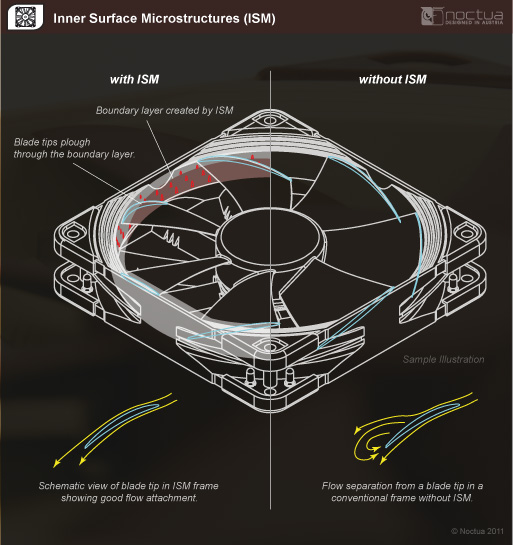

Inner Surface Microstructures – зад това на пръв поглед неясно определение се крият малки вдлъбнатини по вътрешната част на статора, които имат едно основно предназначение – да понижат отделянето на шум при минаване на лопатите на ротора, както и намаляване на нежеланата турболенция при засмукването на въздух.

Тук главната цел е понижаване на шума, отделян от вентилатора по време на работа. Различните етапи на създаване на въздушният поток от NF-F12 се влиаят от различни елементи на вентилатора като цяло, като понижаване на шума на всяка стъпка спомага за общото по-ниско ниво на шумоотделяне на вентилатора в работен режим. Така NF-F12 предлага много по-високо статично налягане от NF-P12, при само 200 RPM повече, и съвсем леко повишаване на нивото на шум. В реални условия трудно ще усетите разликата между P12 и F12, освен ако не говорим за температурните нива на процесора, които се постигат при работата с NF-F12 и NF-P12.

Всички новости при NF-F12 могат да се видят и в следващото видео:

Реално погледнато, NF-F12 не е “перка” за поставяне на кутията ви и използване за местене на въздушният поток в самата кутия. NF-F12 е създадена да се използва върху охладители за процесори – дали радиаторни блокове с гъсти ламели или водни радиатори, притежаващи също малко пространство между ламелите, NF-F12 е насочен именно в тази посока. Ако си търсите вентилатор за кутията, можете да погледнете един друг модел на Noctua – NF-S12B.
