PowerColor Radeon HD7850 2 GB PCS+ и Radeon HD7790 TurboDuo

PowerColor Radeon HD7850 2 GB PCS+ и Radeon HD7790 TurboDuo

В раздел: Ревюта, Ревюта, статии и ръководства от на 2.08.2013, 12,795 показвания
Страница от ревюто: 1 2 3 4 5 6 7 8

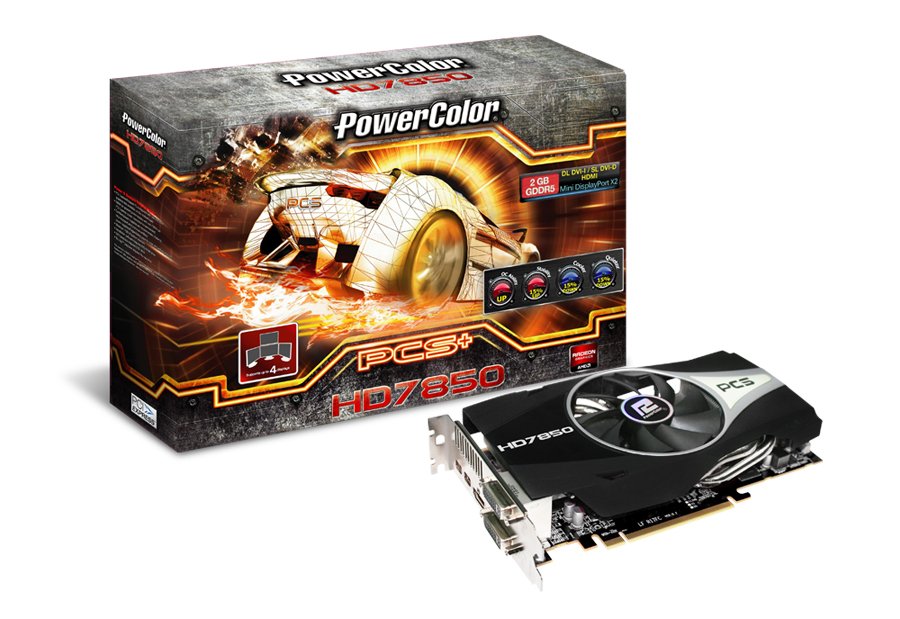

По-бързият от двата графични ускорителя на PowerColor, които са обект на тази статия бе Radeon HD7850 2 GB PCS+. Подобно на HD7790 Turbo Duo, HD7850 PCS+ определено не е референтното предложение на PowerColor с това моделно означение. Всеки поне малко запознат с продуктовите означения на PowerColor е наясно, че добавката PCS+ означава не само овърклок ориентиран дизайн и компоненти, но и фабрично завишени работни честоти. Със сигурност няма да гледаме на тази HD7850 2 GB PCS+ като на обикновен представител на вариантите на Radeon HD7850 2 GB. Освен всичко друго, и този модел е UEFI Ready и поддържа Windows 8 Fast Boot.

powercolor_hd7850_first

PowerColor имат цяла плеяда от предложения Radeon HD7800, като при моделите HD7850 са налични поне 5 платки, в зависимост от охладителя, обема на графичен буфер, че дори и охладителя и работните честоти. За тестове ни бе предоставен модела AX7850 2GBD5-2DHPPE, който се отличава с принадлежността си към серията PCS+, както и с 2 GB видеопамет. За незапознатите с абревиатурата PCS+ се крие означението “Professional Cooling System”, като със сигурност можем да кажем, че конкретния модел HD7850 2 GB PCS+ разполага с доста приличен охладител, макар да притежава само един вентилатор. Основните работни честоти на платката са 1000 MHz за графичното ядро (можем да наречем тази платка и HD7850 GHz Edition) и 1225 MHz (4.9 Gbps) за паметта GDDR5. Тук е налице доста сериозно повишаване на честотата на ядрото с 140 MHz (референтната честота на HD7850 е 860 MHz), докато при паметта имаме повишение със само 25 MHz.

powercolor_hd7850_pcb_frontpowercolor_hd7850_pcb_back

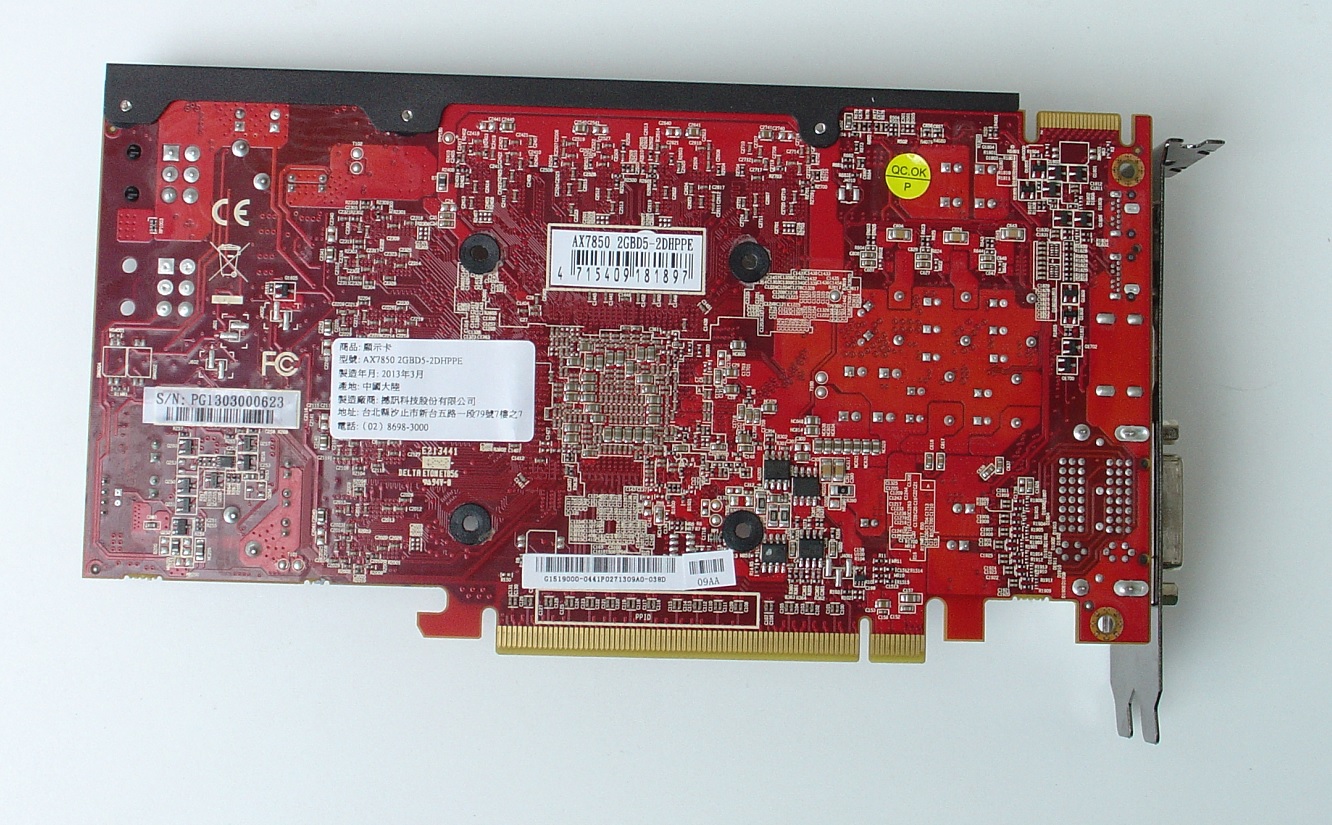

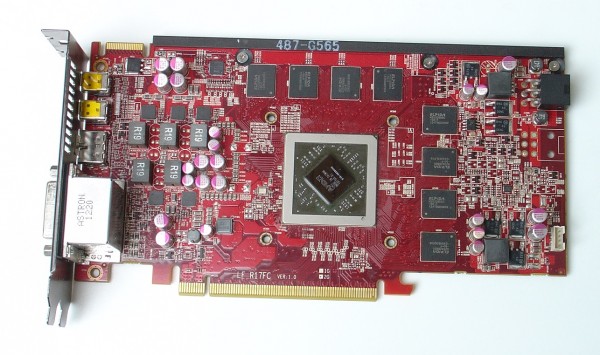

Ето как изглежда и PCB-то на Radeon HD7850 2 GB PCS+. Подобно на HD7790 и тук е налице само един конектор Crossfire, както и един конектор 6-pin PCIe Power за включване на допълнително захранване към платката. По време на тестовете отчетохме доста ниски работни температури на VRM, което първоначално ни наведе на мисълта, че Power Color са поставили допълнително охлаждане и на MOSFET транзисторите. След сваляне на охладителя обаче…

powercolor_hd7850_vrm

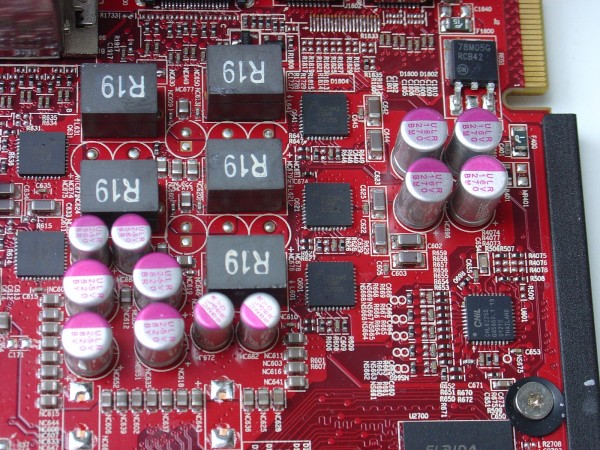

… истината се оказа друга. PowerColor използват Fairchild Semiconductor FDMF6705B DrMOS “сложни” транзистори, съчетаващи двата транзистора и драйвъра в себе си. Подобни решения се срещат на по-скъпите видеокарти и по-рядко на модели като Radeon HD7850. Изглежда тези “мулти-чипове” дори нямат нужда от активно охлаждане, не и при натоварването, което получават от графично ядро като AMD Pitcairn, даже след овърклок. При максимална температура на DrMOS чиповете от около 60С едва ли има смисъл да сме придирчиви към Power Color за липсата на радиатор върху чиповете.

powercolor_hd7850_cooler1powercolor_hd7850_cooler2

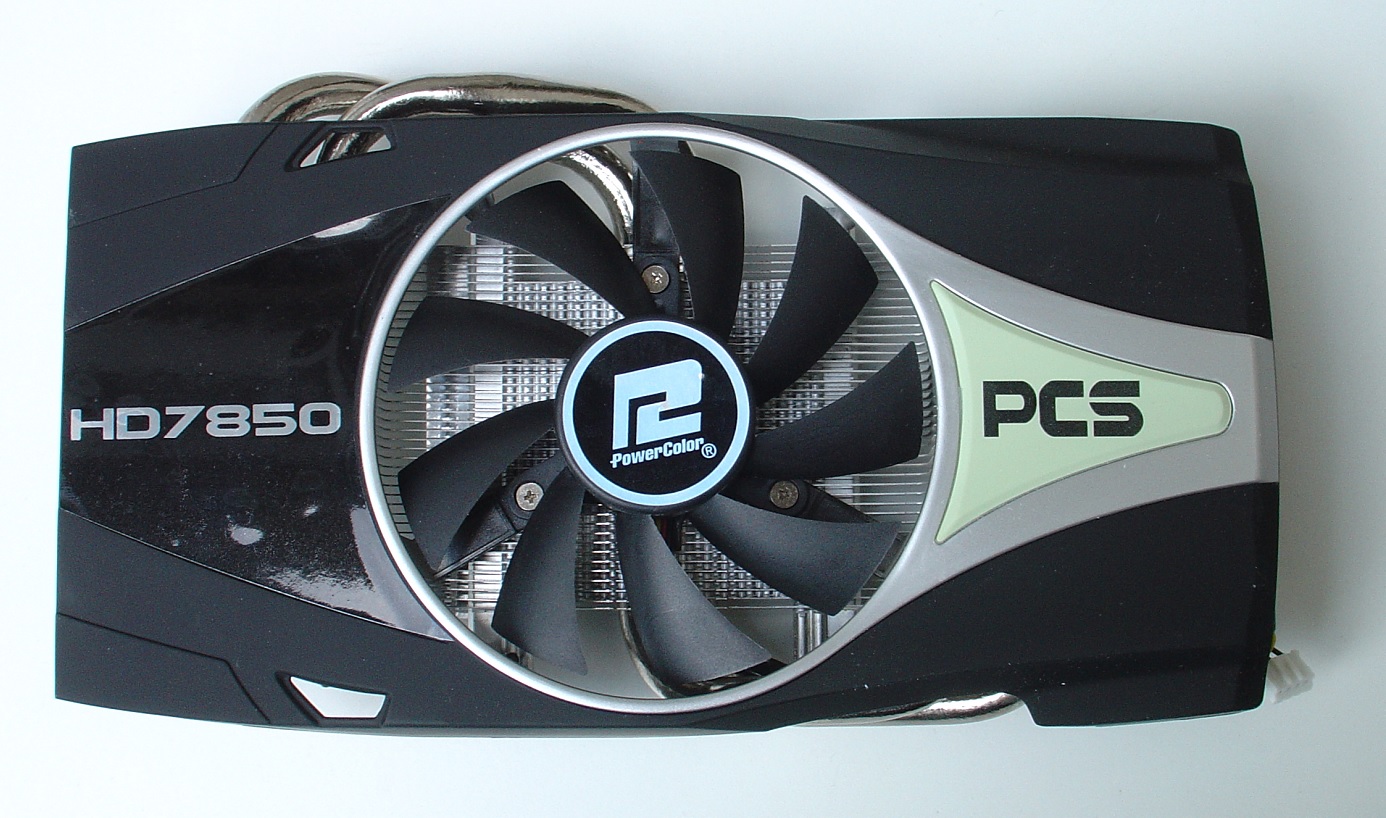

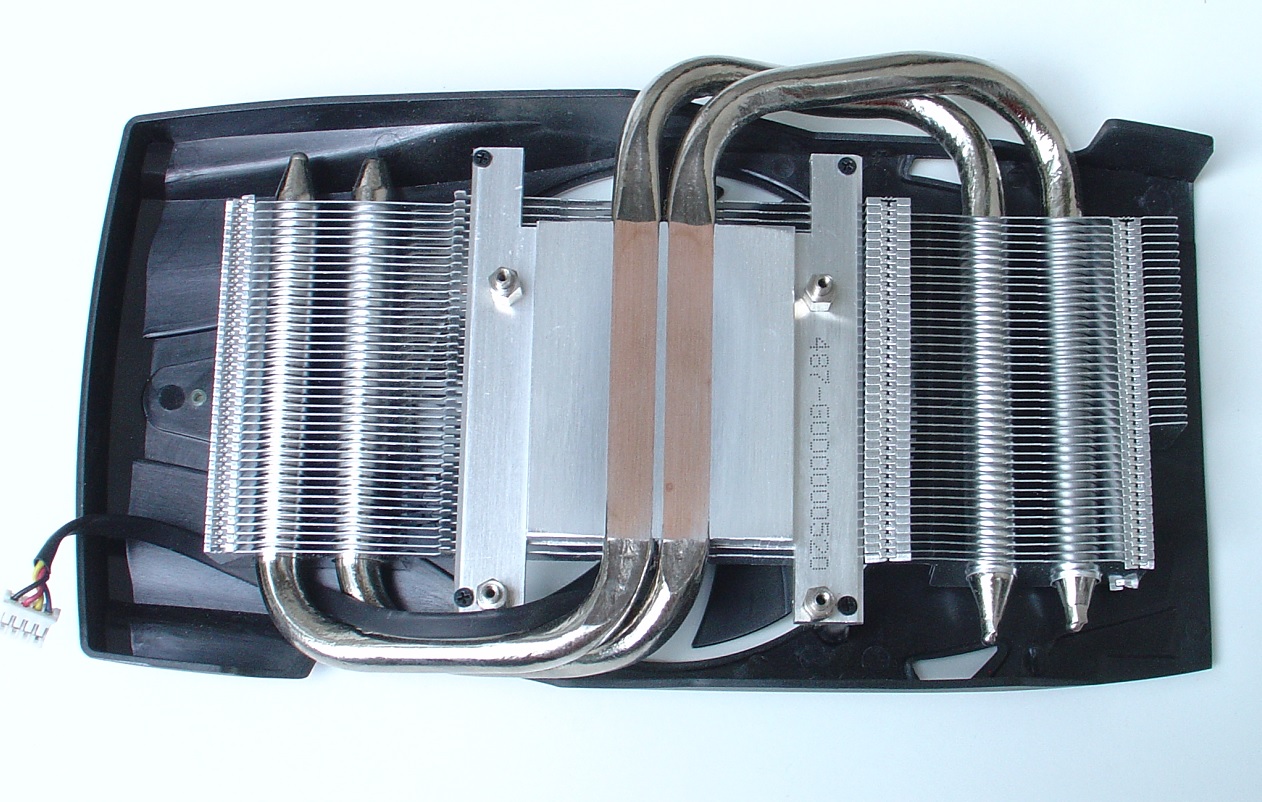

Стана дума за охладителя PCS+, та ето го и него, в цялата му прелест. Дизайнът на охладителя е ориентиран около идеята за използване на само един вентилатор. Човек би се зачудил защо платка като HD7790 TurboDuo е с две перки, докато като по-топла платка HD7850 2GB PCS+ е само с една, но отговорът е много прост – дизайн. При охладителя PCS имаме по-голяма разсейваща площ (по-голяма радиаторна част), което в комбинацията с двете доста дълги (двойни) топлинни тръби е предпоставка за поддържането на ниски работни температури. Централната част на радиатора е заета от алуминиевата подложка, на гърба на която са топлинните тръби, което е използвано за монтиране на основата на вентилатора. По този начин загубите при въздушният поток са минимални, като въздушния поток е концентриран от двете страни на алуминиевата подложка, където топлинните тръби отвеждат усвоената от ядрото топлина. В резултат получаваме много тих охладител, който е способен да се справи с генерираната от чипа Pitcairn жега без особени проблеми, дори и след овърклок.

powercolor_hd7850_gddr5

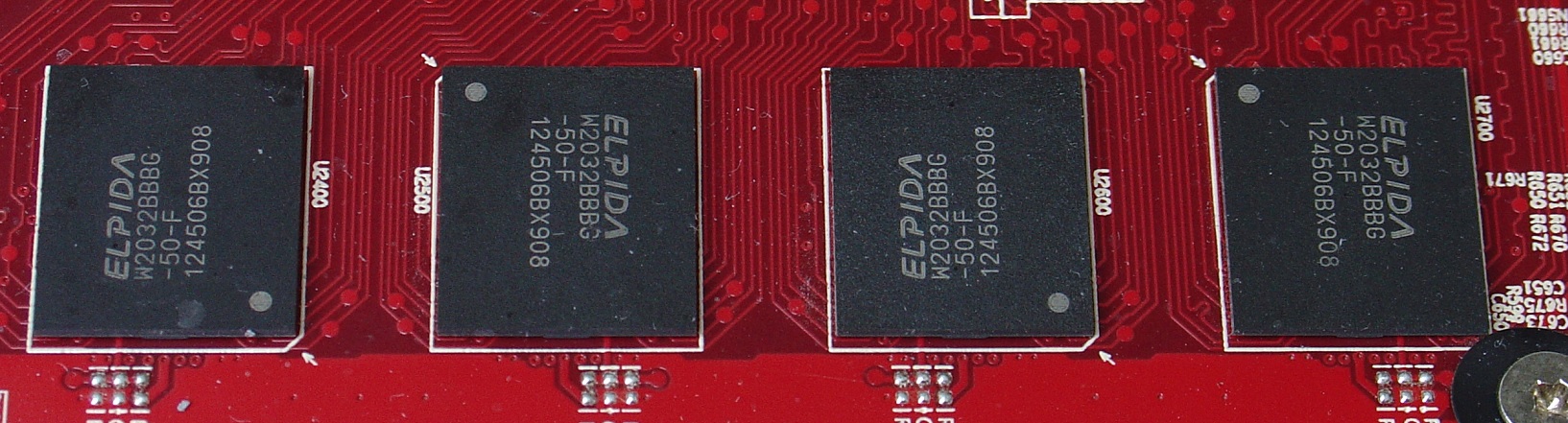

Ядрото на PowerColor HD7850 2 GB PCS+ е ясно, но паметта може да е няколко варианта. В конкретният случай се използват чипове на Elpida. Маркировката W2032BBBG-50F отговаря на 5.0 Gbps GDDR5 памет на компанията. При 1200 MHz номинална честота за HD7850 не е учудващо, че PowerColor са си позволили лек овърклок до 1225 MHz. Все пак тези чипове са маркирани да работят на поне 1250 MHz (при напрежение от 1.5V). Разбира се, това не им е и максималната стабилна честота, но за това ще говорим след малко. Последно около паметта ще споменем, че пасивно (радиатор) охлаждане не бе налично, вероятно заради дизайна на топлинните тръби на основния охладител, преминавайки на мм над горната редица чипове памет.

powercolor_hd7850_dvi

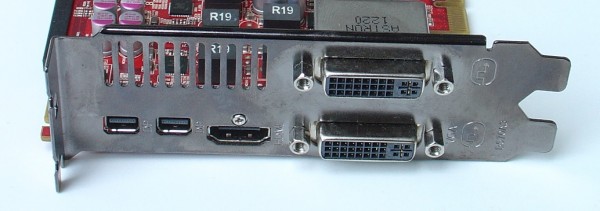

А ето и видеоизводите, които получавате за връзка с дисплеи и телевизори. Налице са както два конектора DVI, единият от които Dual Link DVI-I, а другия DVI-D, така и пълноразмерен конектор HDMI и два конектора mini-DisplayPort. Това позволява на тази платка да поддържа и технологията AMD Eyefinity върху до четири дисплея.

7850_gpuz

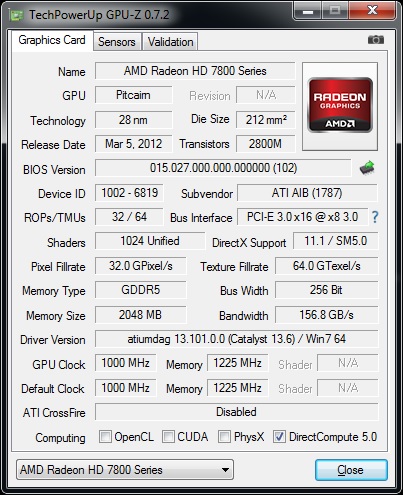

Това са основните характеристики на PowerColor HD7850 2 GB PCS+ според GPU-Z. Вижда се фабричният овърклок както на ядрото с цели 140 MHz, така и на паметта с не толкова завидните 25 MHz. PowerColor спокойно можеха да пуснат тази памет и на 1250 MHz без да срещнат някакви проблеми със стабилността. Що се отнася до напрежението на ядрото, въпреки официално заявените 1.219V, реалното напрежение според натоварването варираше в порядъка на 1.17V – 1.2V.

Овърклок на PowerColor HD7850 2 GB PCS+

7850_gpuz_oc

Това бе максималното, на което тази платка е способна. 1200 MHz GPU е доста прилично постижение, а що се отнася до паметта, там не очаквахме да преминем границата от 1500 MHz. Пропусквателната способност към паметта се увеличи от 156 GB/s на 188 GB/s, което бе доста прилично. В някои от игрите ядрото работи и на 1225 MHz, но пълна стабилност не бе налична, като същото се получаваше понякога и при паметта – 1475 MHz бяха привидно стабилни, но понякога се случваше да видим по някой “артефект”. Поради това тестовете бяха проведени при 1450 MHz, за да сме напълно сигурни, че няма да имаме дефекти в картината. Какво можем да кажем за температурните постижения на ядрото – по-горе загатнахме, че охладителя PCS+ в тази му вариация е доста приличен…

powercolor_hd7850_temp_oc

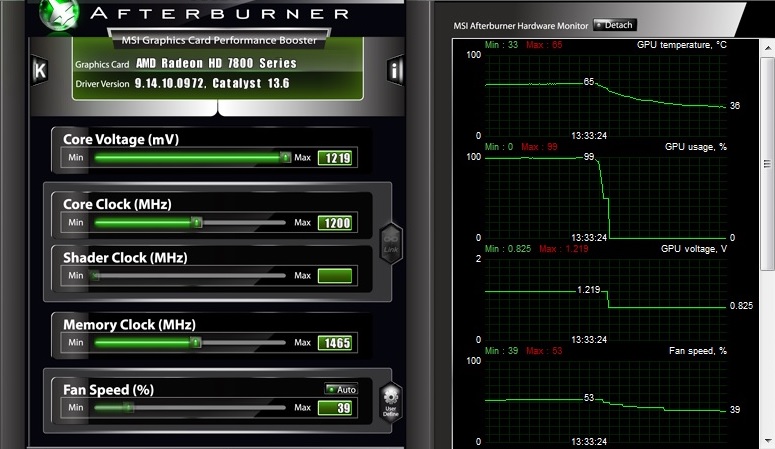

… което се оказа и самата истина. Максимални 65С след доста време работа под Heaven 4.0 Benchmark. Макар оборотите на перката да преминаваха границата от 50% RPM, нивото на шум остана много ниско и почти не се чуваше. За работа на 1200 MHz и напрежение около 1.2V, охладителя се справи много добре.



Всички страници от статията:

  1. Power Color в България
  2. Power Color AX7790 1GBD5-TDH/OC
  3. Power Color AX7850 2GBD5-2DHPPE
  4. Тестова система и софтуер
  5. Резултати - 3DMark 11, 3DMark Fire Strike, Heaven 4.0, Valley 1.0, F1 2012
  6. Резултати - Battlefield 3, FarCry 3, Crysis 3, Skyrim, Resident Evil 6
  7. Резултати - SniperElite V2, Bioshock Infinite, Sleeping Dogs, Tomb Raider Reborn, Dirt Showdown
  8. Заключение


Страница от ревюто: 1 2 3 4 5 6 7 8
