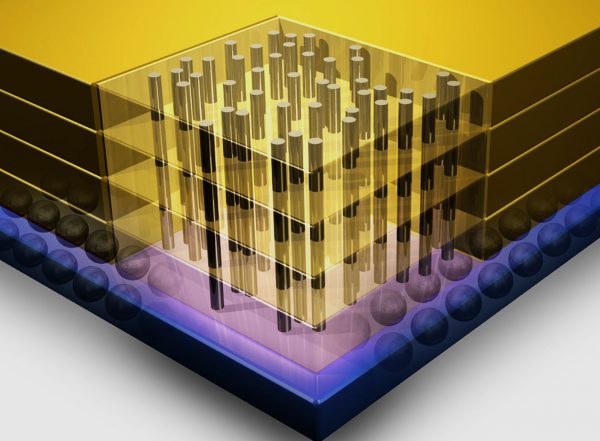

Samsung обяви, че е разработил първата 12-слойна технология 3D-TSV в индустрията (свързване чрез проходни отвори в силиция). Новата иновация на Samsung се счита за една от най-предизвикателните технологии за пакетиране в масовото производство на високоефективни чипове, тъй като изисква много висока точност на позициониране при вертикално свързване на 12 DRAM чипа в триизмерна конфигурация с над 60 000 TSV отвора, всеки от които е с диаметър 1/20 от дебелината на човешки косъм.

Дебелината на пакета (720 µm) остава същата като сегашните 8-слойни HBM2 (High Bandwidth Memory-2) продукти, което е съществен напредък в дизайна на компоненти. Това ще помогне на клиентите да пускат продукти от ново поколение с голям капацитет, с по-висока производителност, без да се налага да променят дизайна на системната си конфигурация.

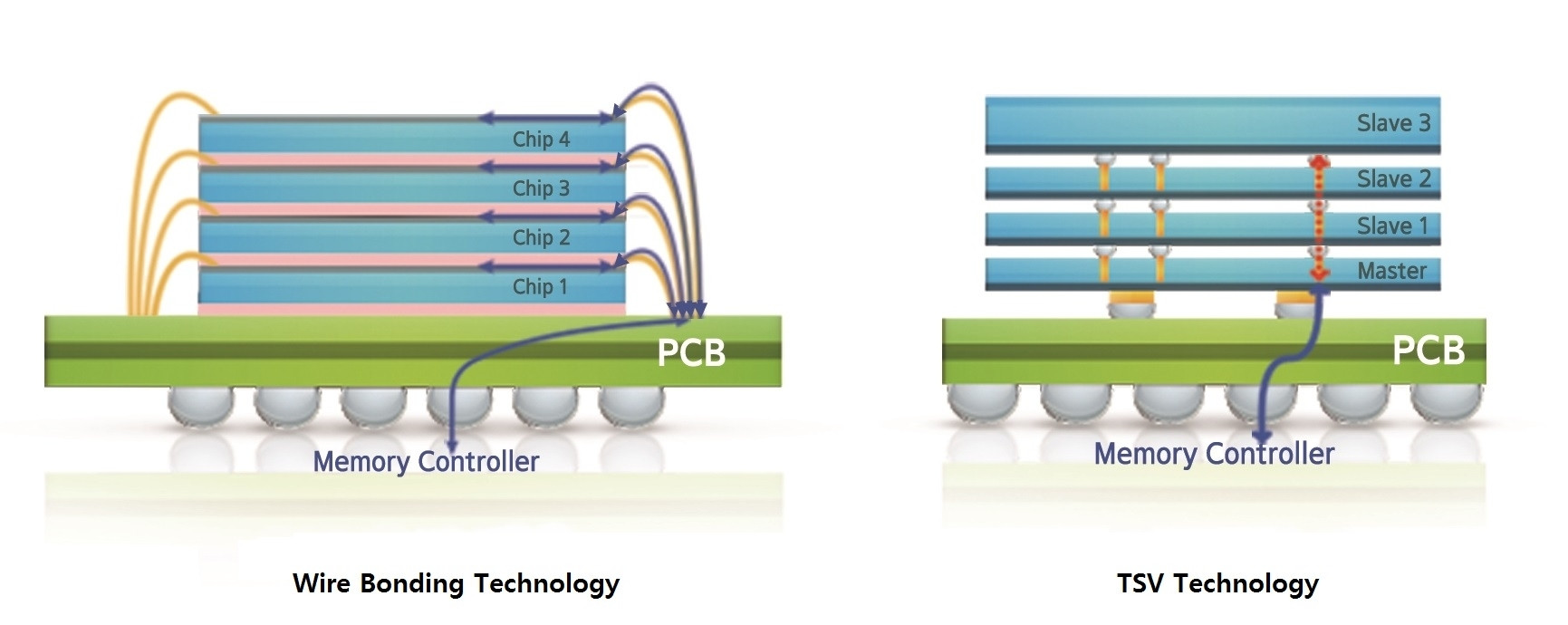

В допълнение, технологията за 3D опаковане също се отличава и с по-кратко време за предаване на данни между чипове, отколкото съществуващата и използвана в момента технология за свързване, чрез проводници, което води до значително по-бърза скорост и по-ниска консумация на енергия.
Увеличавайки броя на слоевете от осем на дванадесет, Samsung скоро ще може масово да произвежда 24 GB HBM памет, която ще осигури три пъти по-голям капацитет от настоящата 8GB HBM памет.
Samsung заявява, че  има капацитет да задоволи бързо нарастващо търсене на пазара на HBM решения с голям капацитет с най-модерната си 12 слойна 3D TSV технология.
