Идеята зад създаването на NH-L12 е била компактност, но същевременно и желание да се постигне достатъчна охладителна способност в доста малки размери. Поради това не е случайно, че от Noctua са използвали всяка една възможност за добавяне на вентилатори към радиаторният блок. Така NH-L12 разполага с две перки – една 92мм и една 120мм.

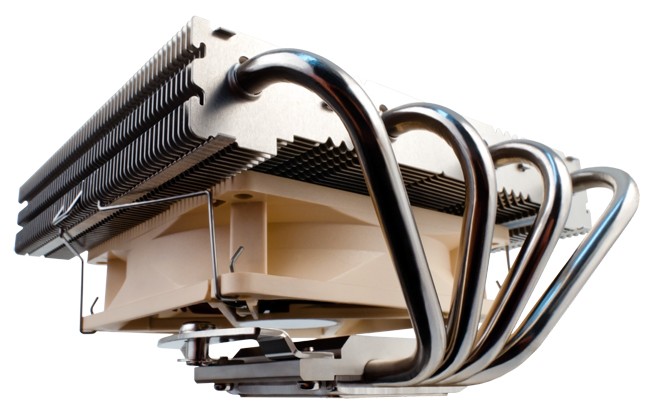

Както се вижда добре на снимката, NH-L12 е съставен от медна основа (разбира се никелирана), четири топлинни тръби и сравнително тънък радиаторен блок за разсейване на топлината. Освен това налице са и двата споменати вече вентилатора – 92мм Noctua NF-B9 и най-новото “вентилаторно” попълнение в продуктовата линия 120мм перка на компанията – NF-F12. Макар че “пълноценният” вариант, включващ и двете перки е най-ефективен, ако търсите възможно най-малката височина от NH-L12, NF-F12 ще трябва да бъде премахнат.

Спецификации на NH-L12

  • Дизайн – U-образен двусекционен охладител, тип “кула”, с хоризонтално разположение на радиаторният блок.
  • Изграждащ материал – мед за основата и топлинните тръби, алуминий за радиаторните ребра, никелово покритие на всички елементи.
  • Топлинни тръби – 4 броя, размери ф6.
  • Размери – 66 мм х 128 мм х 150 мм минимални (без NF-F12); 93мм х 128мм х 150мм с инсталирани вентилатори.
  • Съвместимост – Socket LGA775, LGA1155/1156, LGA2011; AMD AM2/2+/3/3+/FM1.
  • Вентилатори – 1 брой 120мм + 1 брой 140мм.
  • Тегло – 415гр. радиаторният блок, 680гр. за целият охладител (с двата вентилатора).

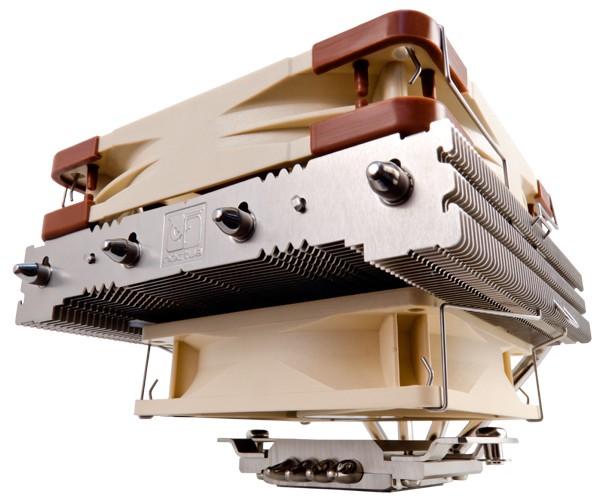

Макар че не е титан по размери и не притежава голям брой 120/140мм перки, стандартното тегло на NH-L12 е почти 700гр. Ако премахнем горната перка NF-F12, теглото на охладителя пада на под 550гр. Що се отнася до размерите, единствено горният вентилатор може да ги промени. Наличната под радиаторният блок NF-B9 не влияе на съвместимостта на NH-L12. Ако кутията, в която ще се използва този охладител позволява, с наличието и на двете перки NH-L12 е напълно функционален 125W TDP охладител, който е в състояние да се справи и с много мощни процесори. Като например Intel Core i7 3960X, за което ще стане дума в ревюто след малко.

Със своята форма, NH-L12 определено наподобява един друг охладител на Noctua – NH-C14. Пряко сравнение между двата не можем да правим, защото охлаждащата площ на радиаторният блок на C14, както и възможностите на вентилаторите му са на едно друго ниво. Все пак не трябва да “отписваме” NH-L12 за работа с неклокнати процесори до 125W или овърклокнати чипове с номинално TDP от 65W, особено когато охладителя е в конфигурация с двете си перки. Новата NF-F12 демонстрира много добри възможности за обдухване на радиатори, което помага в голяма степен за охлаждащите възможности на NH-L12 след 100W топлоотделяне.

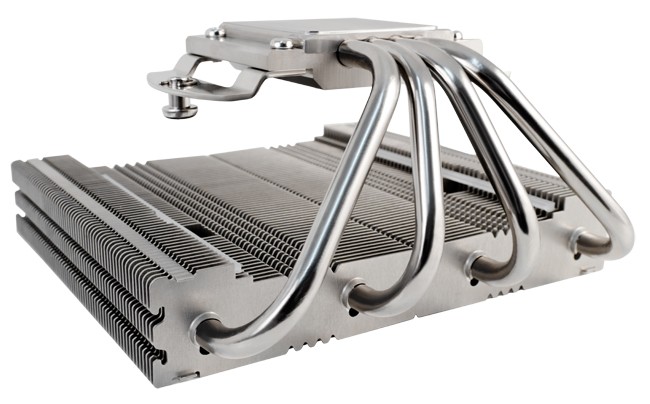

Това представлява охладителя без двете си перки на местата им. Четирите ф6 топлинни тръби са равномерно разположени по радиаторния блок, който в двата си края е удебелен за повишаване на радиаторната площ до колкото е възможно. Чисто теоретично, при много ограничен брой дънни платки и комбинация от памет, е възможно да поставите NF-F12 на мястото на NF-B9 и така да комбинирате 100W+ TDP с височина от 66mm. Поради много (наистина много) ограничената съвместимост, от Noctua са преценили и изобщо не споменават този вариант за окомплектовка на охладителя и 120мм перка. Вероятно сериозната сбитост на компоненти при mATX/mini-ITX платките и липса на съвместимост е допринесло за това.

И докато сме на темата за съвместимост, съвсем очаквано NH-L12 е съвместим с 99.9% от дънните платки, чиито сокети се поддържат. Единственият проблем е с ASRock Fatal1ty 990FX Professional, както и с ASRock A75M-ITX, които не се поддържат. За останалите платки е предвиден и допълнителен начин за захващане, защото при някои модели за LGA1155/1156 има несъвместимост между стандартната планка и задната част на дънната платка. За целта от Noctua са добавили специални крепежни елементи, които да отстранят проблема със закрепването. Добре е да добавим също, че поради специфичността на охладителя, паметите не трябва да са по-високи от 43мм, защото иначе ще опират в радиатора на NH-L12. По време на тестовете използвахме памети Exceleram с “нормална височина” и до достигане на радиаторният блок на NH-L12 оставаха още около 15мм.
