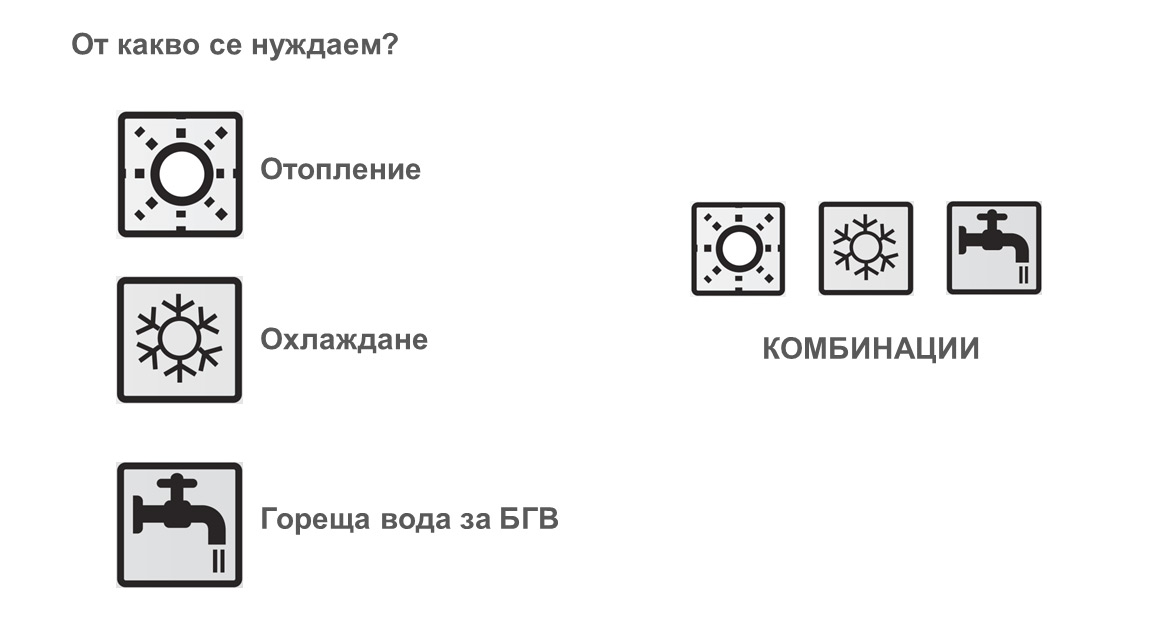

Как да изградим нашата инсталация
1. Трябва да определим от какво имаме нужда в сградата зависимост от нейната функционалност.
– Тип на сградата – жилищна, детско заведение, хотел, офис, обществена и др.
– Местоположение – регион с неговите особености, градска среда, малки населени места, извън населени места
– Ориентация и естествено засенчване
– Начин на обитаване – постоянно или периодично

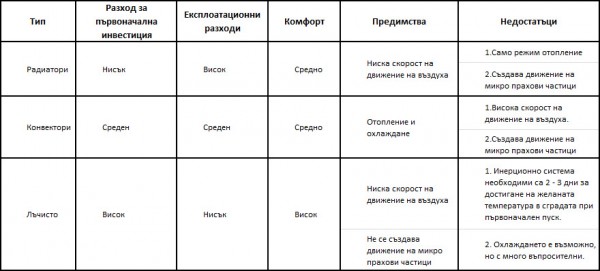

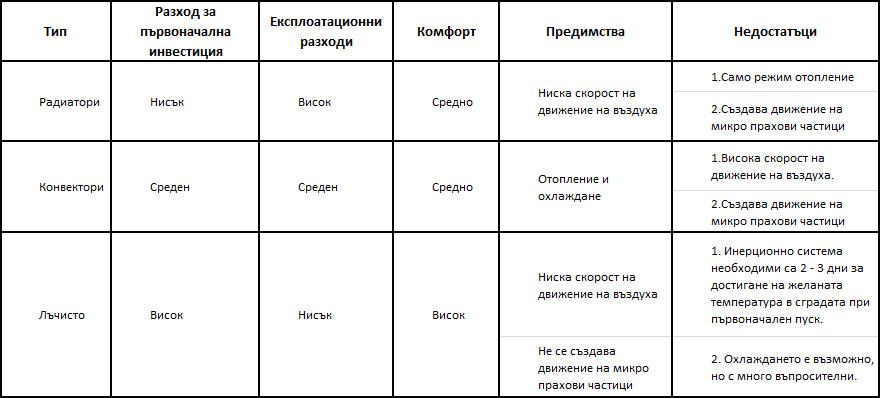

2. Трябва да изберем типа на сградната инсталация.
Необходимо ли е охлаждане във всички помещения или приоритет е отоплението, а само в определени помещения ще се охлажда. В този случай може да има комбинация от различна системи.
3. Какво количество вода ни е необходимо за БГВ?
С новите смесители за душове и умивалници се пести голямо количество вода. Те са проектирани да ограничават консумацията, но да запазват комфорта. Най-големият консуматор са вани и джакузита. Дори и след напълването им е необходимо да имате достатъчно топла вода за други битови нужди. За това има два варианта:
– Да подберете обема на бойлера, така че да имате достатъчно буферна вода за запълване на ваната и за последваща консумация. В този случай имате бойлер с голям обем (300 – 500 литра), който се загрява дълго време и по-големи топлинни загуби.
Стандартните бойлери са с малка площ на серпентината, което удължава времето за подгряване и намалява ефективността на системата. Препоръчват се водосъдържатели с площ на серпентината над 2.5 м2 с долно разположение.

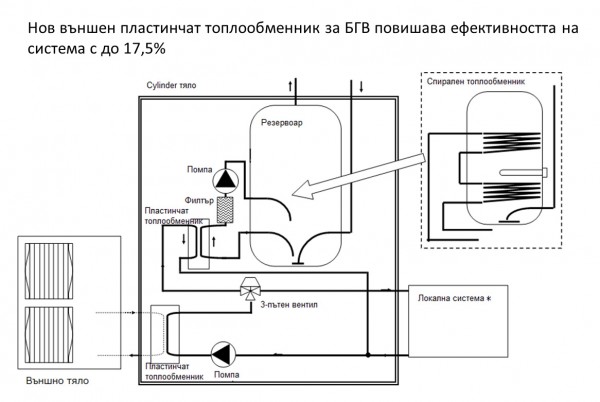

– Водосъдържател в комбинация с пластинчат топлообменник с висока ефективност, съкращава времето за загряване защото по време на целия цикъл съоръжението работи на номинална мощност и повишава ефективността.
Когато използваме бойлер със серпентина по време на загряване, температурата във водосъдържателя се повишава, в следствие на което намалява топлообмена между серпентината и загряваната вода, резултатът е автоматично понижаване мощността на съоръжението поради защита от високо налягане на системата. Максималната работна температура на термопомпа въздух вода е от 55 до 60 градуса в зависимост от външната температура.

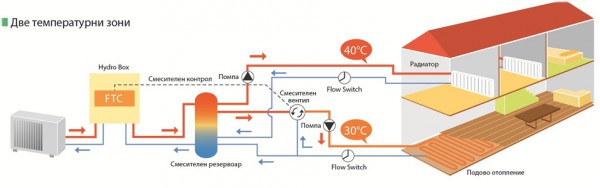

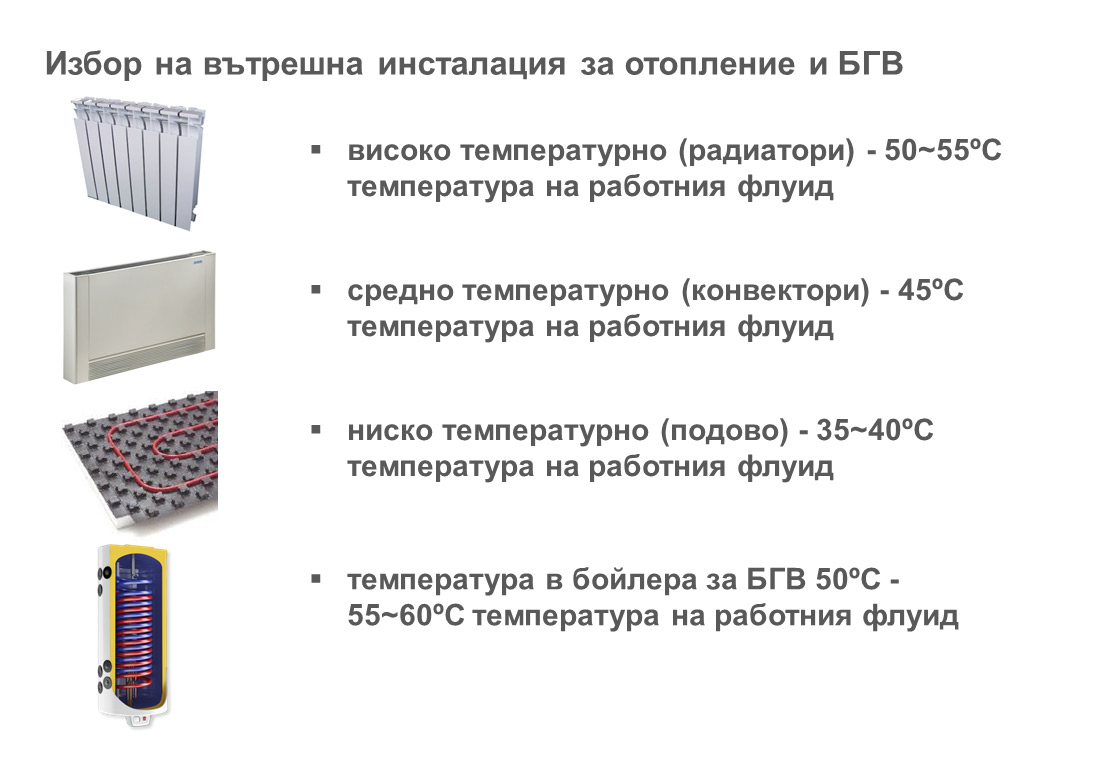

4. Работни температури на различните инсталации

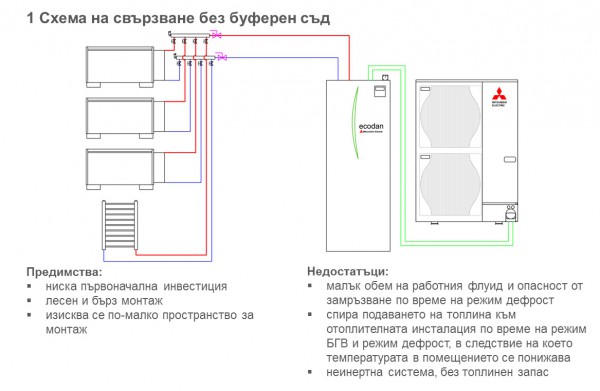

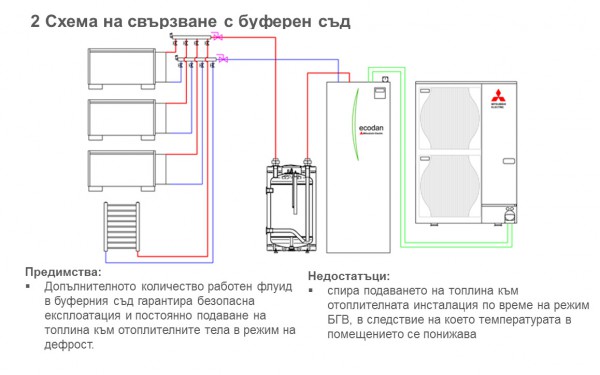

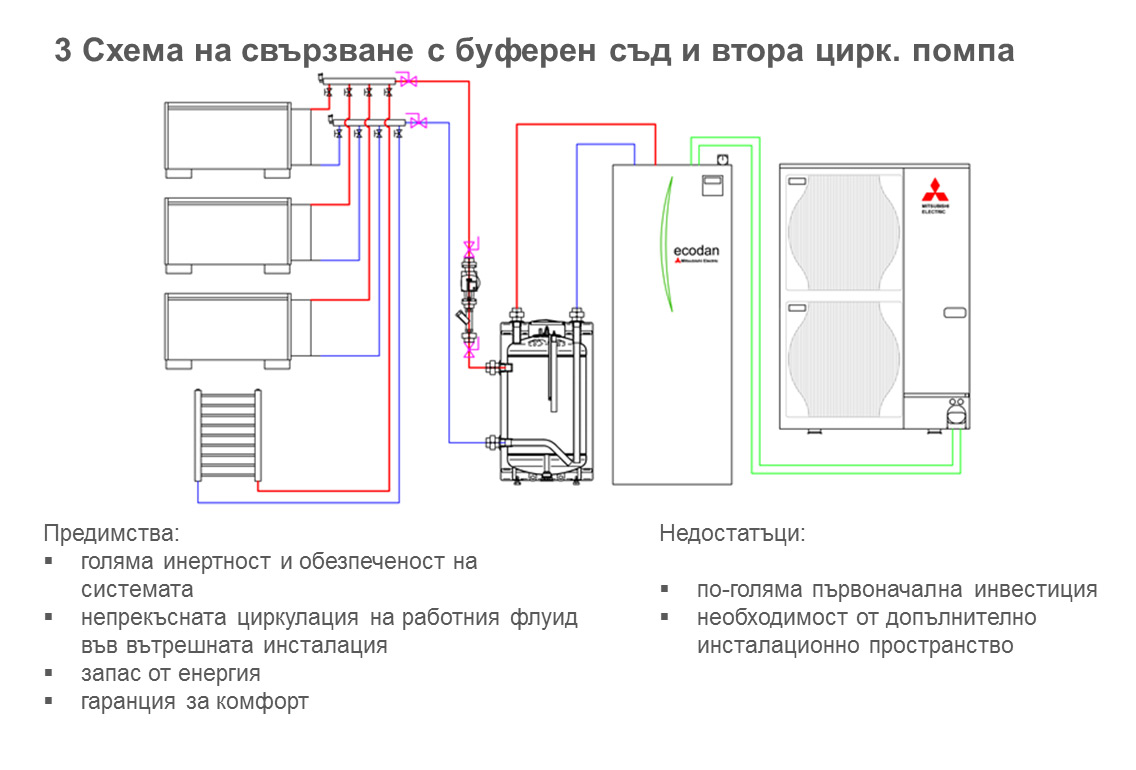

5. Необходим ли ни е буферен съд?
6. Каква е необходимата мощност?

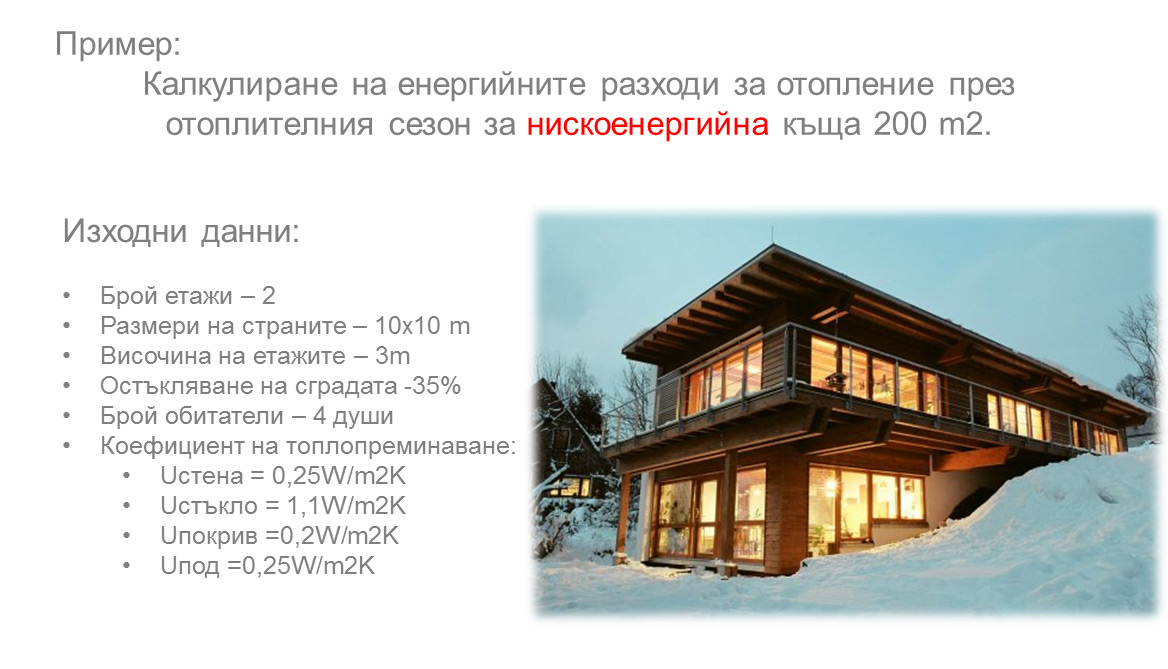

Това е един от най-често задаваните въпроси, на който може да ви отговори ОВК инженер. Топлините загуби на една сграда са функция от:
А. Площта на ограждащите елементи – стени, под, таван, остъкляване и др.
Б. Термодинамичните характеристики на тези елементи граничещи с околната среда.
В. Инфилтрация от смукателни системи (санитарни вентилатори, абсорбатори, общообменна вентилация)
При избор на термопомпа се препоръчва изчислителните данни температури да бъдат при 0% неосигуреност за София – 15С, температура в помещенията да бъде комфортна, а не нормативната 20С.

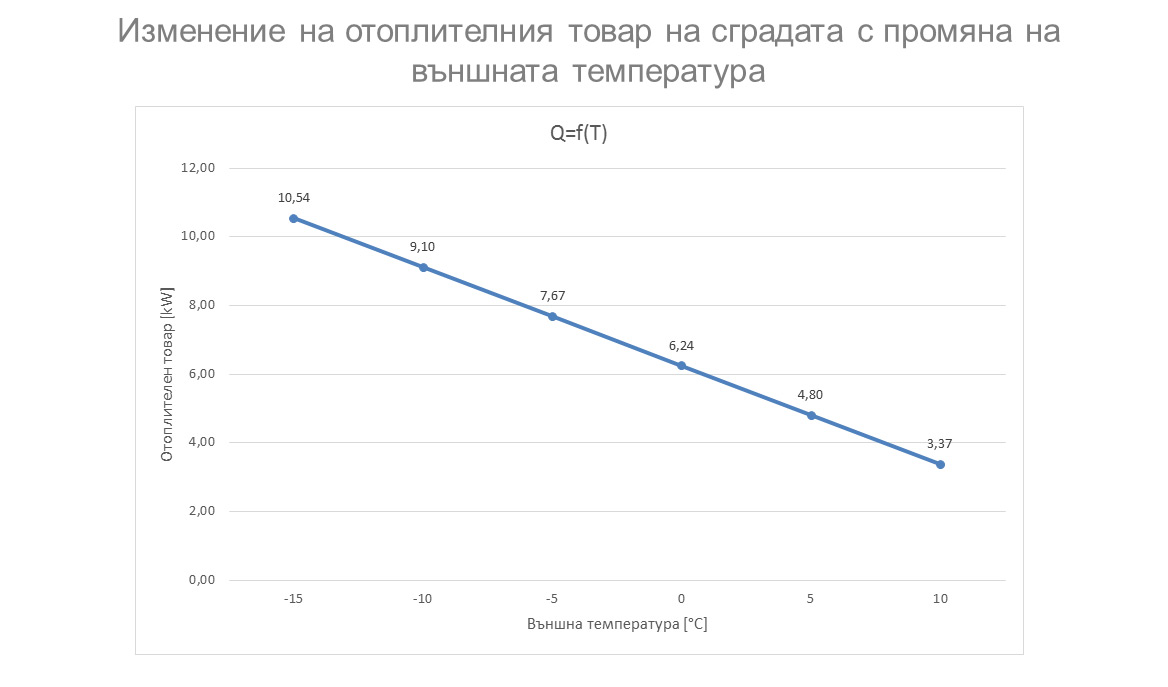

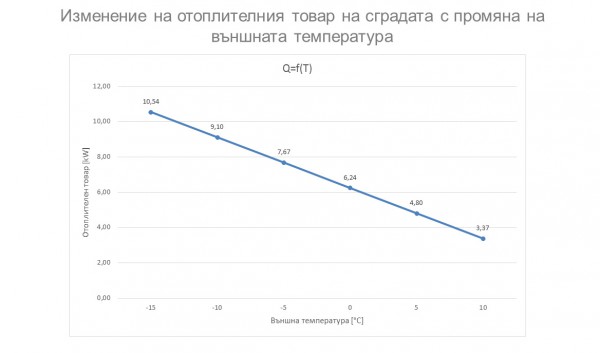

7. Изменение на топлинните загуби в зависимост от външната температура.
8. Как да подберем необходимите ни съоръжения?
Всяка една термопомпа променя мощността и ефективността си в зависимост от:
– външна температура
– температура на произвежданата вода
– процент на натовареност
Всеки един производител предоставя техническа документация, в която подробно е описано изменението на мощността; и/или консумацията; и/или COP (коефициента на трансформация) – колкото е по-висок е този коефициент, толкова по-ефективно е съоръжението COP=мощността/консумацията (внимавайте при сравняване). Тази техническа литература се нарича Data Book или Technical Data или Technical Manual. При избор на съоръжение изисквайте от търговеца.
Информацията която се предоставя на потребителите не е опростена и стандартизирана, а и различните производители кръщават тези таблици с данни по различен начин. Също така тези данни се представят и при различни условия и алгоритми на стандарт EN14511-2011:
– В зависимост от оборотите на компресора
Minimum – минимални обороти
Medium – средни обороти
Nominal – номинални (каталожни)
Maximal – максимални за съоръжението
– В зависимост от алгоритъма на теста.
Peak value – топлопроизводството на системата в рамките на 35 минути работа при максимално производство.
Integrated value – средното топлопроизводството на системата в рамките на 180 минути работа в които се включва и размразяването на външното тяло по време на дефрост.
Всеки производител преценява дали да предостави информация и за двете или само за Integrated value
9. Кога системата е по-икономична?
На първо място отоплителната инсталация е необходимо да осигури комфортна среда.
На второ място са експлоатационните разходи.
За да имате ниски експлоатационни разходи е необходимо:
– Сградата да бъде термо-стабилна.
– Сградната инсталация да бъде ниско температурна.
– Оптимизирана система за управление температурата на водата.
А. Постоянна температура – в този режим фиксирате една температура на водата в отоплителната инсталация и тя не се променя за целият зимен сезон.

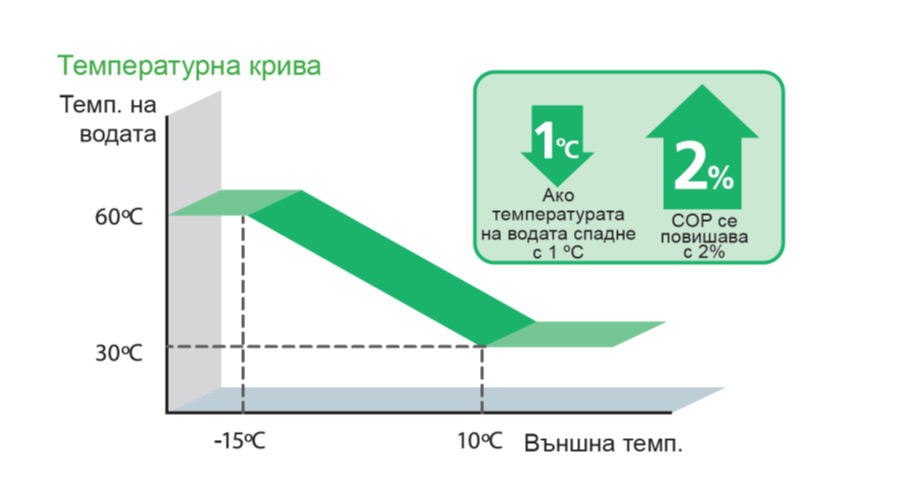

Б. Температурна крива – температурата на водата в отоплителната инсталация се изменя автоматично в зависимост от външната температура.
ОВК инженера изчислява топлинните загуби на сградата, след което изчислява необходимата работна температура на водата в отоплителната инсталация при – 15С. В действителност това са много малко часове за сезона и няма смисъл да се подържа тази температура. Понижавайки температурата на вода та повишаваме ефективността на системата по две гранични температури, като може да се зададат и междинни точки.
В. Двукомпонентно управление температурата на водата – системата следи температурата в референтно помещение и отчита влиянието на външни в вътрешни топлоизточници като компенсира промяната на температурата в помещението променяйки температурата на водата.
Ефективност на термопомпата:
А. Колкото повече възобновяема енергия използваме, толкова по-ниски са разходите за отопление.
За целта е необходимо да подберем термопомпата така че да ни осигури пълната мощност, а да не разчитаме на проточния електрически нагревател във вътрешното тяло.

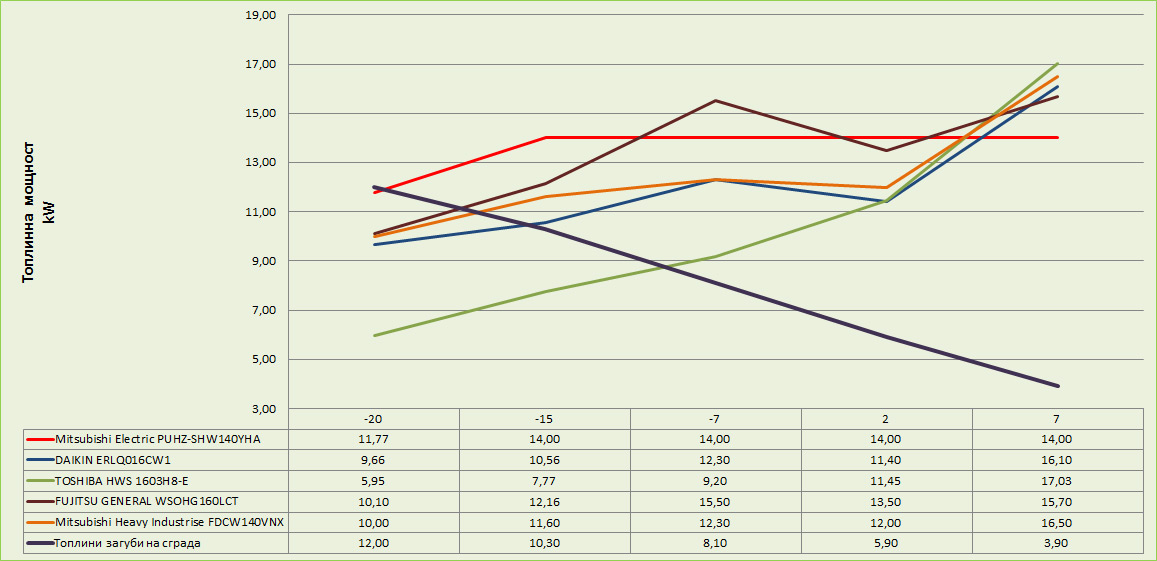

Изменение на мощността в зависимост от външната температура отнесено към топлинните загуби на сградата.

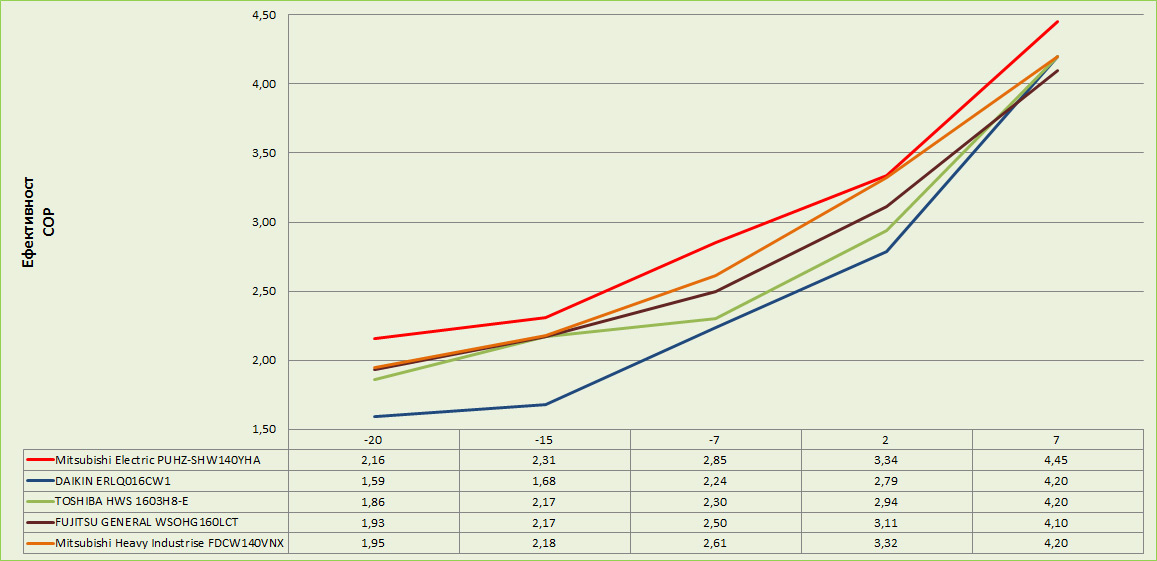

Изменение на коефициента на трансформация в зависимост от изменението на външната температура.
