С модификации по кутията

Не, че много исках да нарушавам вида на кутия за толкова пари, но пък и нанесените промени не биха били толкова груби, че да ми се сторят твърде драстични. Всъщност промените принципно са две или три и са свързани с различна степен на модифициране на кутията с цел поставяне на радиатор на непредвидено за това място или поставяне на нетипично голям радиатор в горната част.

1x 240 мм радиатор отдолу
Монтирането на радиатор в долната част дава възможност за добавянето му към стандартния кръг с 360мм радиатор в горната част, но изисква промени по кутията. първо – на това място се намира 3.5-инчовото гнездо за дискове, което е монтирано с нитове, следователно трябва да се прережат същите. След това – в долната част има само един отвор за вентилатор от порядъка на 140 мм в съседство на този за захранването, следователно трябва да се изреже дупка за още един вентилатор, през която да минава въздуха. Предвид, че това е основата на кутията, това може да стане само с дремел – демонтирането на долния капак за рязане с лазер е не особено целесъобразно. В разни сайтове съм виждал и изрязване на дупки върху задния капак на зоната на захранването, при което въздуха се изкарва изцяло през задната част на кутията, но това вече иска доста фина работа с дремела. При всички положения трябва и опорна греда, понеже цялата горна част на кутията лежи върху плоскостта, отделяща двете зони. Нещо такова:

1x 480 мм радиатор отгоре (част от моето решение)
Тъй като в 800D и без друго лесно се монтира 360 мм радиатор, поставянето на по-голям, 480 мм модел, не иска особени модификации ако не планирате да поставяте и четвърти радиатор. Всъщност Bloody се спря на точно такъв вариант, при който 3 перки в Pull режим вадят въздух през предвидените за тях отвори и през цялата площ  на XSPC RX480. Е, има няколко особености:

  1. Горната част на кутията има вдлъбнатина, в която са отворите и дупките за монтаж на вентилатори/радиатор. При поставяне на радиатора директно под тях, мястото за четвъртия вентилатор остава “надигнато” спрямо горния капак на кутията – трябва да се изолира тази част, за да не влиза въздухът през оставащото място.
  2. За да може въздухът да преминава през цялата площ на радиатора, същия трябва да се отдели от горната част на кутията с неопрен или по друг подобен начин така, че да се създаде тунел за въздуха.
  3. RX480 може да се монтира само със щуцерите назад в тази кутия, иначе дупките му няма да съвпаднат с тези на капака. При монтаж с вентилатори над радиатора това сваля щуцерите на радиатора твърде надолу към дънната платка. Радиаторът все пак може да се монтира и наобратно, с щуцерите в предната част, но това изисква рязане в горната част на предната конзола на кутията (или поне огъване на сериозно количество ламарина…).

От тези три точки може да се досетите, че монтажът на този радиатор не може да стане по типичния начин. Проблемът се решава с използването на Koolance Fan Shroud, който стилистично се връзва доста добре с кутията. По този начин вентилаторите се изнасят над горния капак на кутията, което оставя достатъчно място за радиатора и щуцерите над дънната платка, а самият радиатор се отделя от капака с неопрен и пънчета от дънна платка, така че да се създаде празно място над ламелите, откъдето въздухът да преминава свободно.

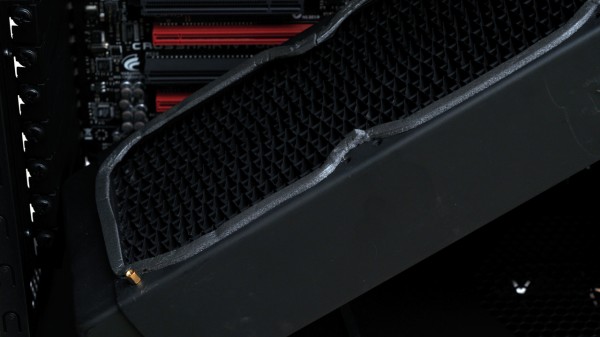

Пънчетата за монтаж на дънни платки решават проблема с отделянето на радиатора от капака. В случая ползвах тази лента за уплътнение, но после я смених с по-солидно количество неопрен (30-тина лева лева за няколко листа от офиса на HWBG, които си разделихме с Bloody)

Модифицирането на кутията се изчерпва с дупки за захващане на shroud-а (не намирам някакъв описателен превод на български за тази дума :)), понеже опитите ни да го закрепим само през дупките на вентилаторите завършиха неуспешно; под и над вентилаторите има изолационен материал, такъв има и над радиатора, а той създава и ограничение за дължината на винтовете (до 5мм дълбочина) и въобще – прекарването на толкова дълги винтове е ужасно трудно.

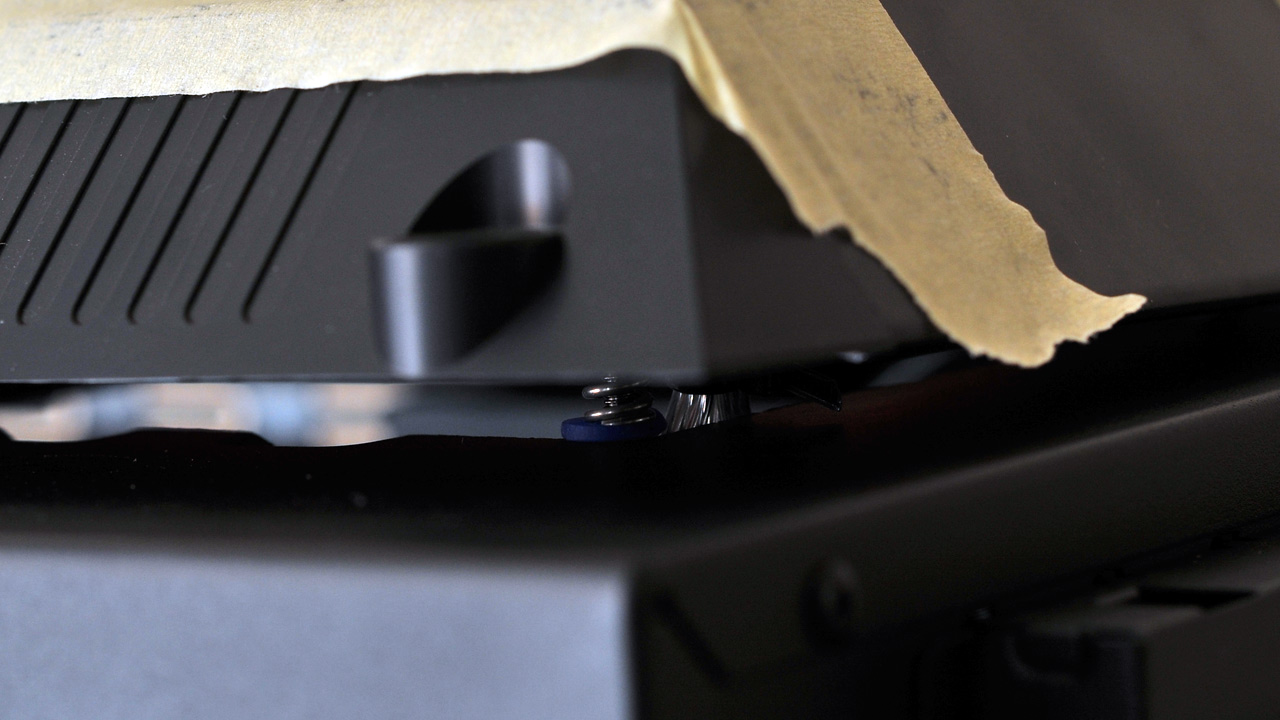

Един от първите опити да хвана всичко накуп – виждат се пружините, които трябваше да притискат вентилаторите нагоре, в посока Fan shroud-а. Както става ясно – не се получи, след което реших, че радиаторът трябва да е хванат за кутията, също както и shroud-а на Koolance (на цената на няколко дупки в горната част).
