1x 480 мм радиатор и 1x 240 мм радиатор отгоре (или точно как разреших проблемите около този вариант)
Идеята ми хрумна заради QP Stack моделите на Swiftech, където се използват два радиатора, разположени един над друг, с вентилатори помежду им. Първоначалните ми сметки не предполагаха за проблема с посоката на 480 мм радиатора (пък и той е преодолим с модифициране на кутията в предната част, все пак), но по мои сметки 60 мм радиатор като нищо можеше да се допълни от тънък 240 или 360 мм радиатор, закачен за него. Ако, разбира се, измислех как да го закрепя. Изборът на 480мм радиатор беше елементарен – съвсем логично се спрях на XSPC RX480, понеже е сред най-ефективните при ниски обороти на вентилаторите и може да разсее огромно количество топлина. Повече мислене отне изборът на малкия радиатор, но накрая чувствата надделяха над разума и вместо на по-ефективния Magicool Elegant Plexi се спрях на XSPC RS240, който би трябвало да се справя с едни 150-160 вата дори при условията, в които смятах да го поставя.

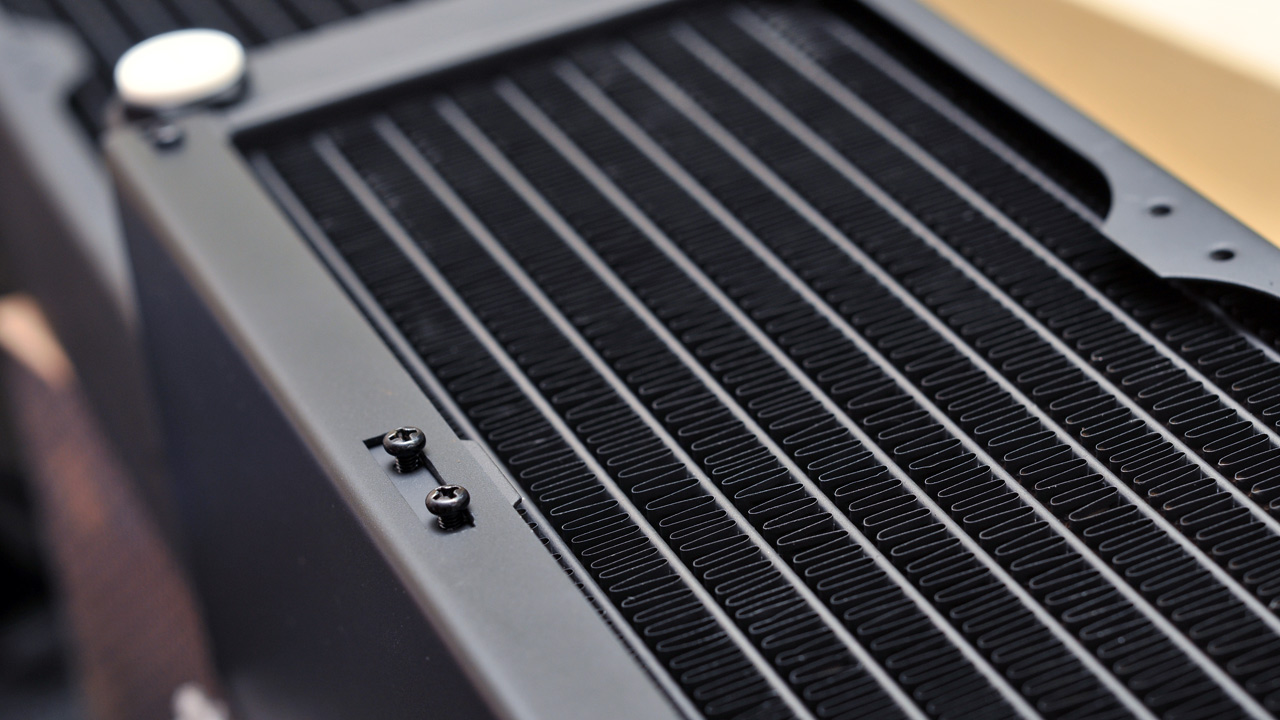

Идеята зад такова решение е водата да се охлажда частично (240 мм радиатор трудно би изхвърлил 250-300W при тези условия) преди да отиде към видеокартата, след което да се използва огромният радиатор отгоре за изстудяването и преди да я пратя в резервоара и обратно върху процесора. Захващането се реши елементарно – две П-образни планки от двете страни на радиаторите ги захващат един към друг.

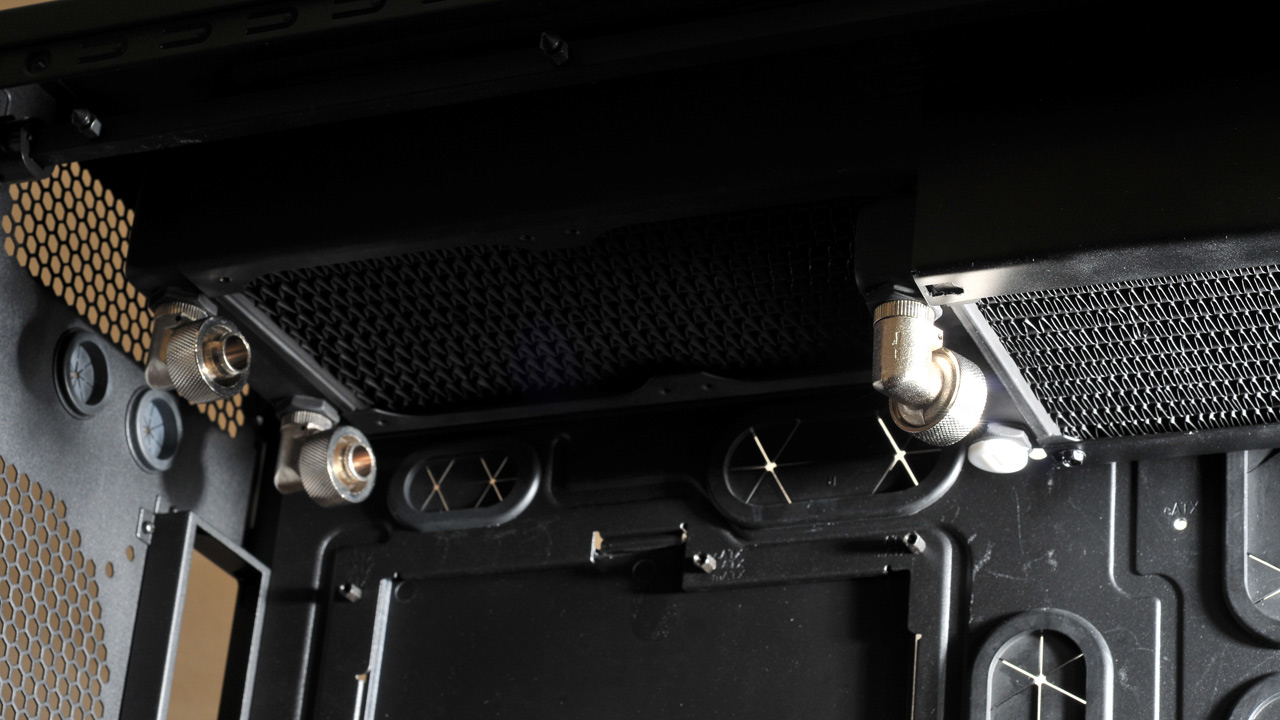

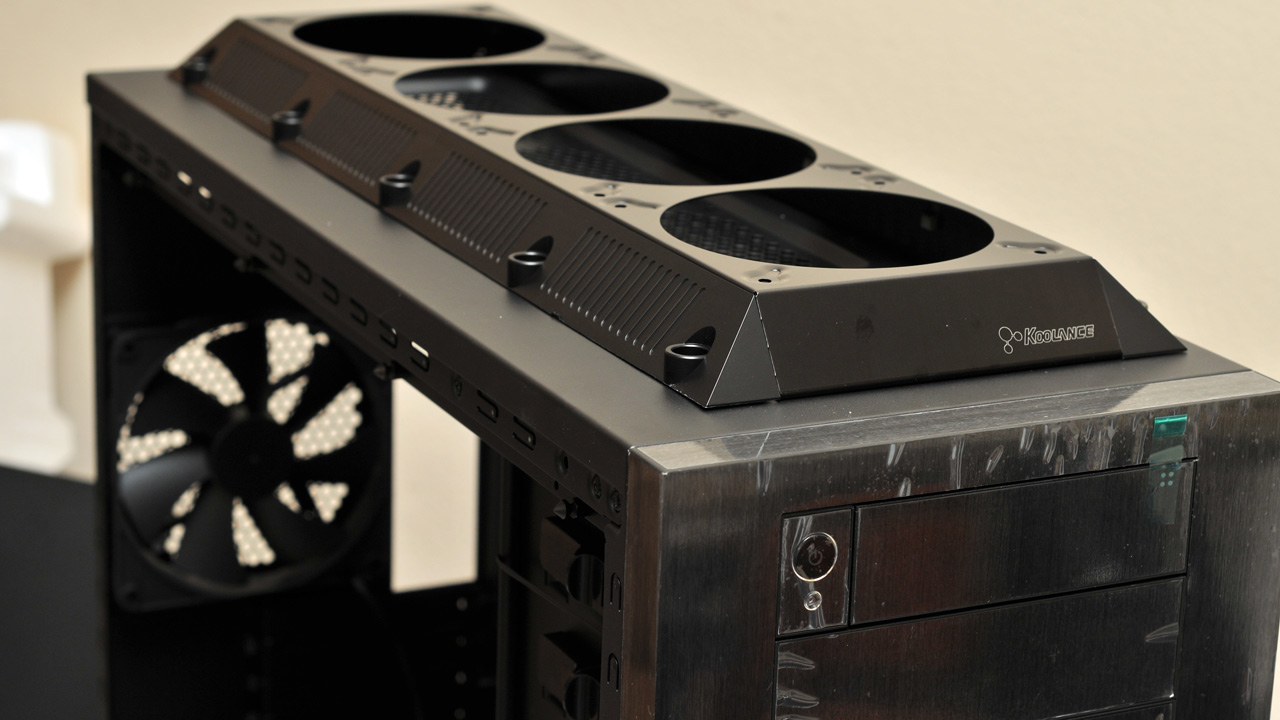

След като реших проблема със захващането на двата радиатора, се появи друга пречка – обръщането на големия радиатор означаваше, че 240-милиметровият щеше да се озове в зоната с най-малък дебит на въздух, т.е. би бил крайно неефективен. Замисълът премина към поставяне на четворен shroud като този:

Впоследствие бързо реших под четвъртия вентилатор да изрежа дупка, тъй като иначе работата му щеше да е напразна заради минималните размери на пространството, през което трябваше да премине въздуха.


Двата радиатора “лепнаха” перфектно в горната част, като ми оставиха място за 3 5.25-инчови устройства в предната част и идеално разположение на шуцерите точно над дънната платка. Остана да реша проблема с нуждата от по-солиден поток в предната част на тази комбинация…

Решението да изрежа капака първоначално доведе до колебания дали да сваля целия капак (късайки 15-те нита, които го държат и рискувайки появата на вибрации след монтирането му обратно) и да го изрежа фино на лазер, или да ползвам дремела и да разчитам, че ръката ми няма да се отплесва излишно. С Bloody решихме да пробваме с дремела, кутията и без това си беше вечно моя, а ако някога реша да я продавам, ще е заедно с капака за вентилаторите.
