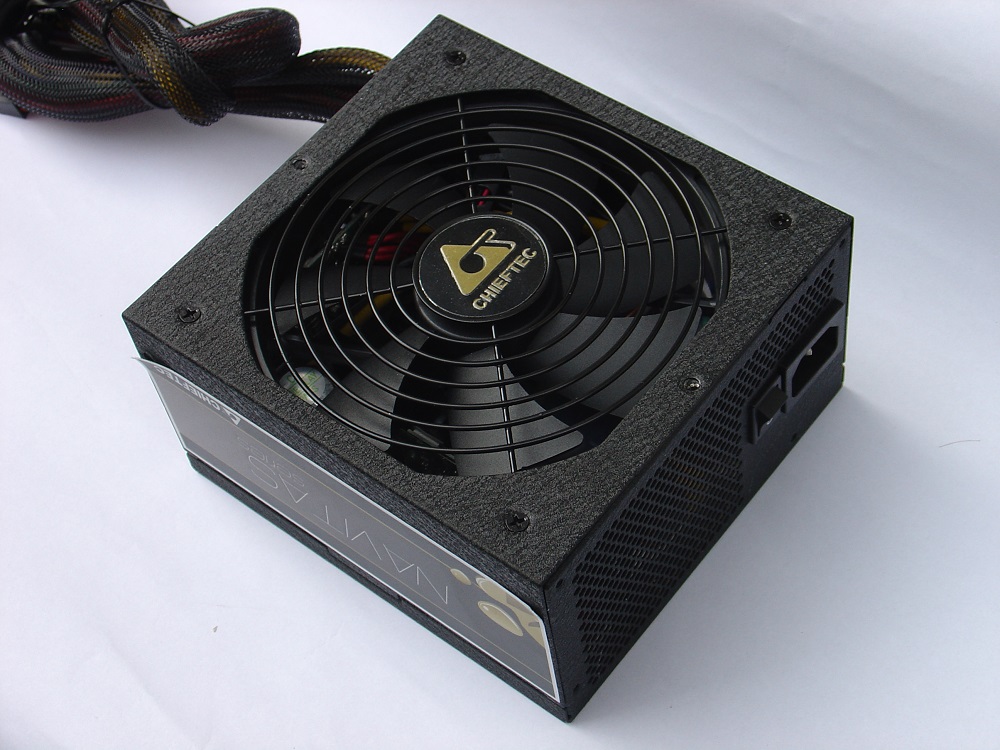

Chieftec GPM-650C е най-младшия представител на продуктовата гама Navitas, като освен него с по-сериозни възможности са налице моделите 750C, 850C, 1000C и 1250C. По моделната маркировка вероятно много лесно се ориентирате, че става дума за общо пет компютърни захранвания с предлагана мощност между 650W и 1250W. И макар GPM-1250C вероятно да е един много сериозен представител на Chieftec при сериозните PSU-та, от своя страна 650C е доста по-масов и ориентиран към потребителите, които нямат нужда от сериозни захранващи капацитети, но въпреки това търсят PSU, което да може да се справи с една сравнително прилична съвременна компютърна система (геймърска, SOHO, или дори работна станция от нисък клас).

gpm_650c_full

GPM-650C е базиран на платформата PUQ(G) на Channel Well Technology, като от Chieftec дори не се опитват да скрият този факт – информацията е налице на самият стикер на захранването. Този (CWT) добре известен производител на захранващи блокове предлага няколко широко разпространени през последните години платформи за PSU-та, като при моделите с не до там сериозни възможности се използва платформата PUQ, която във вариант PUQ-G предлага поддръжка на спецификацията 80PLUS Gold. Поради това и Navitas GPM-650C е един захранващ блок, който може да предложи високо ниво на енергийна ефективност със сертификация 80PLUS Gold и да се причисли към съвременните компютърни захранвания. Всъщност самата платформа PUQ-G е самоопределяща за всичко това, което GPM-650C всъщност представлява.

Технически спецификации на GPM-650C

gpm_650c_specs

gpm_650c_specs_label

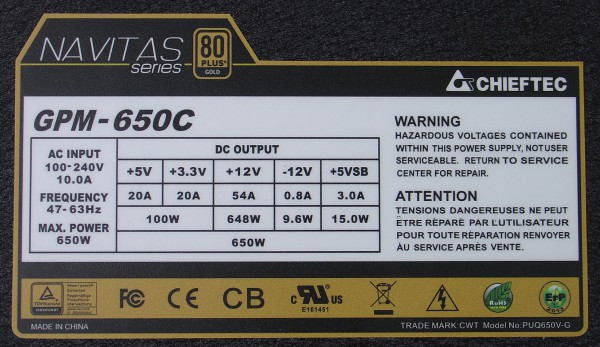

Както се вижда добре, GPM-650C предлага на единична +12V линия, която може да предложи почти пълната мощност на захранващия блок от 650W. Предвид наличието на DC-DC конверсия и използване на +12V за получаване на +3.3V и +5V, този захранващ блок може да се каже, че е със съвременна захранваща схема, макар PUQ-G да не е от най-актуалните решения на CWT. Наличието на поддръжка на 80PLUS Gold е добра предпоставка за едно най-малкото прилично представяне. Единичната +12V линия според спецификациите е способна да поеме товар до 648W, а +5V и +3.3V сумарно могат да споделят 100W. Тоталната заявена мощност на блока разбира се е 650W.

gpm_650c_specs_cables

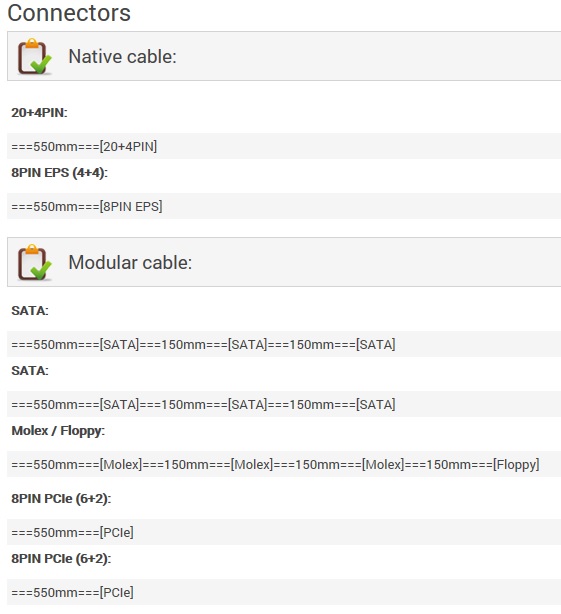

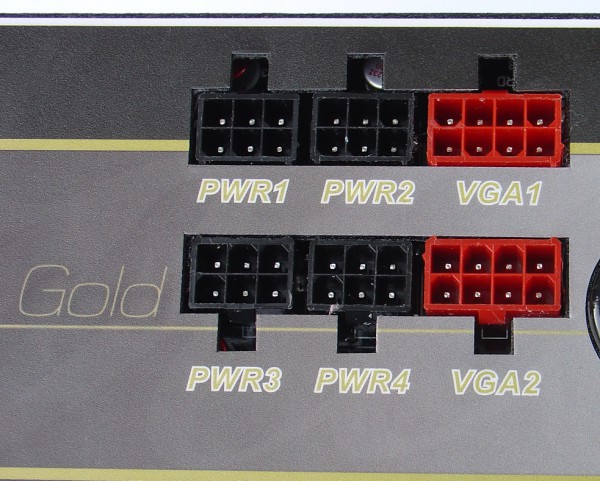

Що се отнася до кабелите, GPM-650C е полу-модулно компютърно захранване, като единствените фиксирани кабели са основния 24-пинов ATX и 8-пиновия +12V за захранване на процесора. Останалите проводници са на модулен принцип с относително прилична дължина от 550мм до първият наличен конектор. Доста любопитно е да се отбележи, че достъпните конектори PCIe са само два – по един на двата налични кабела. Предвид мощността от 650W от Chieftec можеше да помислят малко повече в този аспект от нещата, още повече когато това PSU съвсем спокойно може да работи и с два графични ускорителя (дори например GeForce GTX970). Налице също така са шест конектора SATA, както и три “MOLEX”-a.

gpm_650c_connectors

Да погледнем сега какво точно представлява GPM-650C и отвътре…

gpm_650c_psu_inside_1

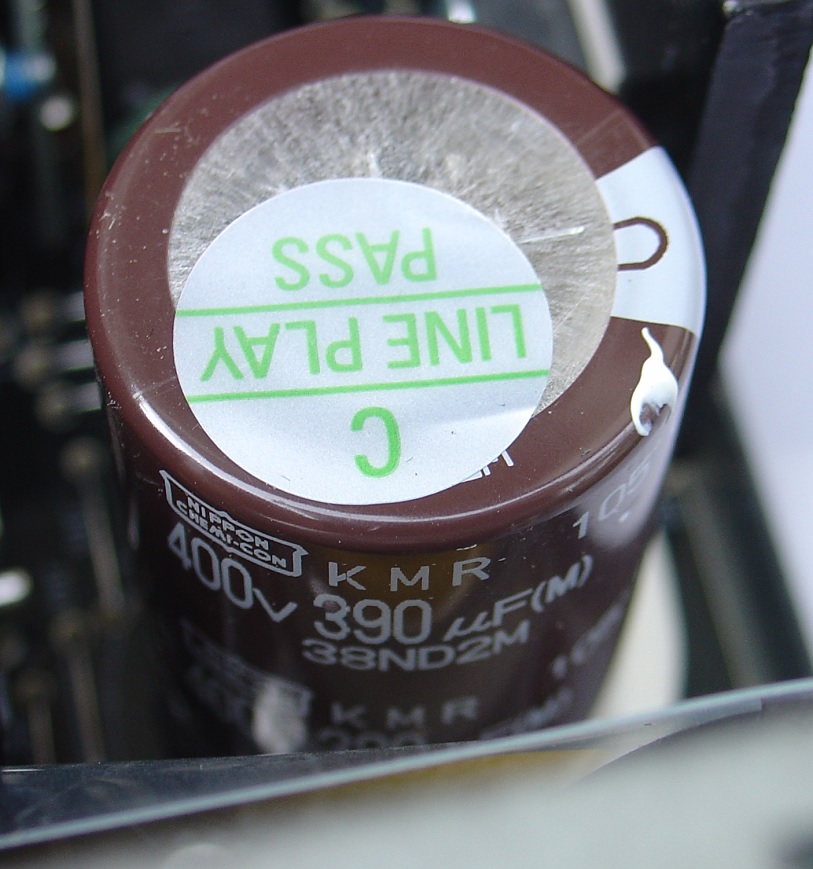

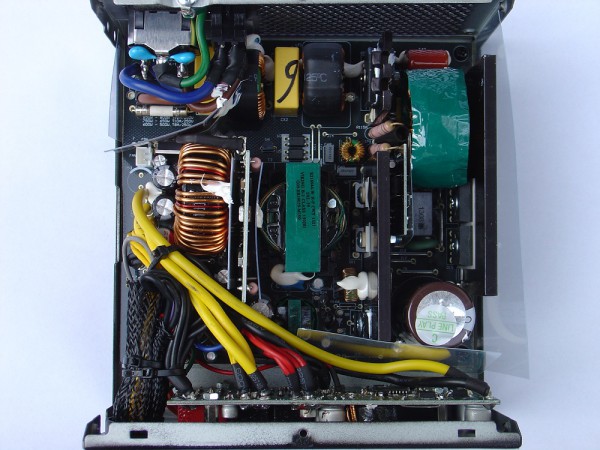

На пръв поглед GPM-650C изглежда доста добре що се отнася до изработка и подборка на компонентите. Както вече стана дума налице е платформата CWT PUQ-G, която е налична и при 750W/850W модели на Navitas. Предвид факта, че налице е 650W версия на тази платформа донякъде е логично да не виждаме използването на висококачествени елементи на всички нива. Впечатление прави, че “високоволтовият” кондензатор е Nippon Chemi-Con, и то вариант KMR, сертифициран за работа при 105С, което говори добре за подбора на кондензатори, поне в този аспект от компонентната база.

gpm_650c_390v

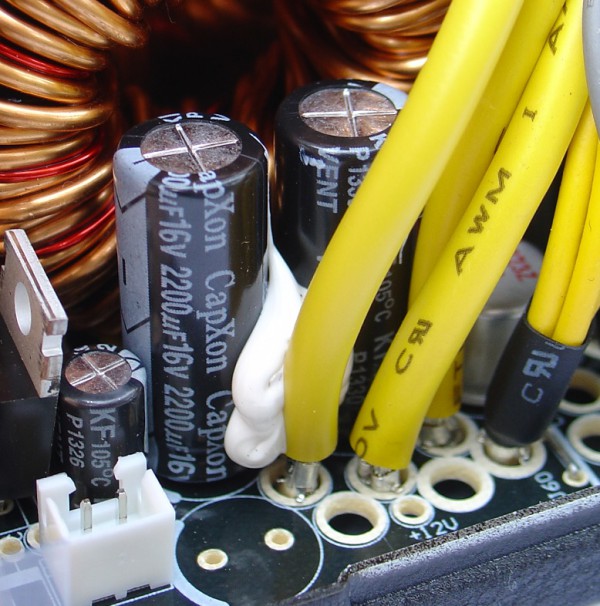

За сметка на това, обаче, кондензаторите на 12V линия не могат да се похвалят със същото ниво на качество и са налице 2200uF елементи на CapXon.

gpm_650c_2200

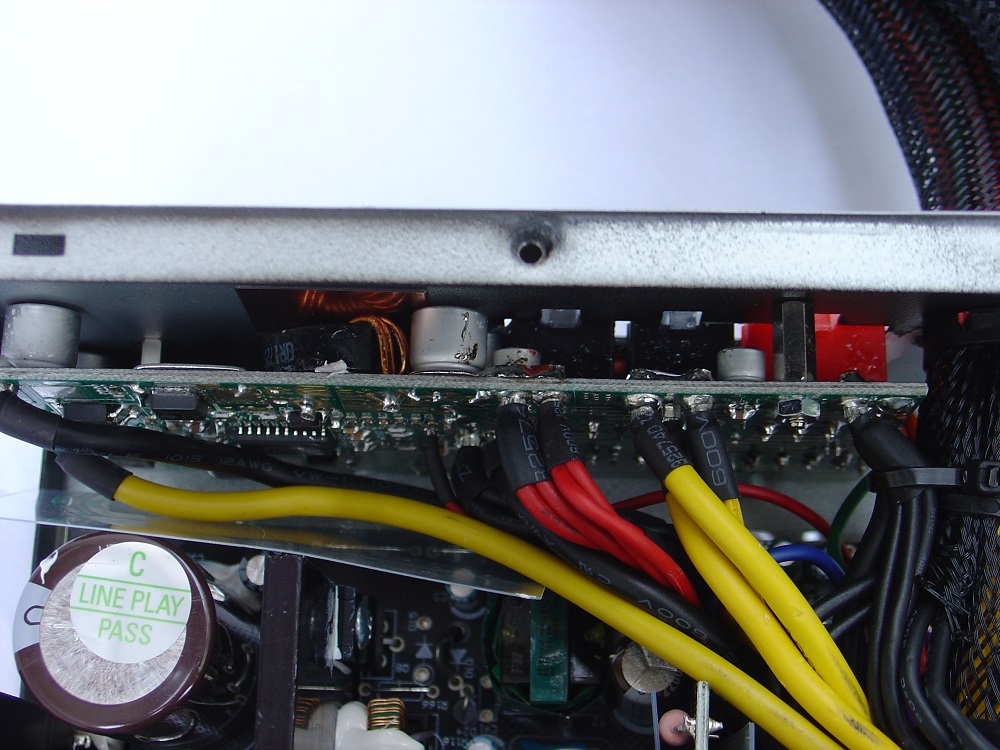

Както вече стана дума, използваната платформа за това PSU е PUQ(G) на CWT, което се вижда и по допълнителната платка за DC/DC към +3.3V и +5V

gpm_650c_psu_dcdc

Като цяло изработката на захранването е на добро ниво, макар да не блести с наистина високо качество. Донякъде това е разбираемо предвид факта, че става дума за 650W захранващ блок, но това далеч не може да бъде някакво оправдание. Все пак можем да кажем, че сме виждали и далеч по-лоша изработка при PSU-та с капацитет под 700W.

gpm_650c_14fan

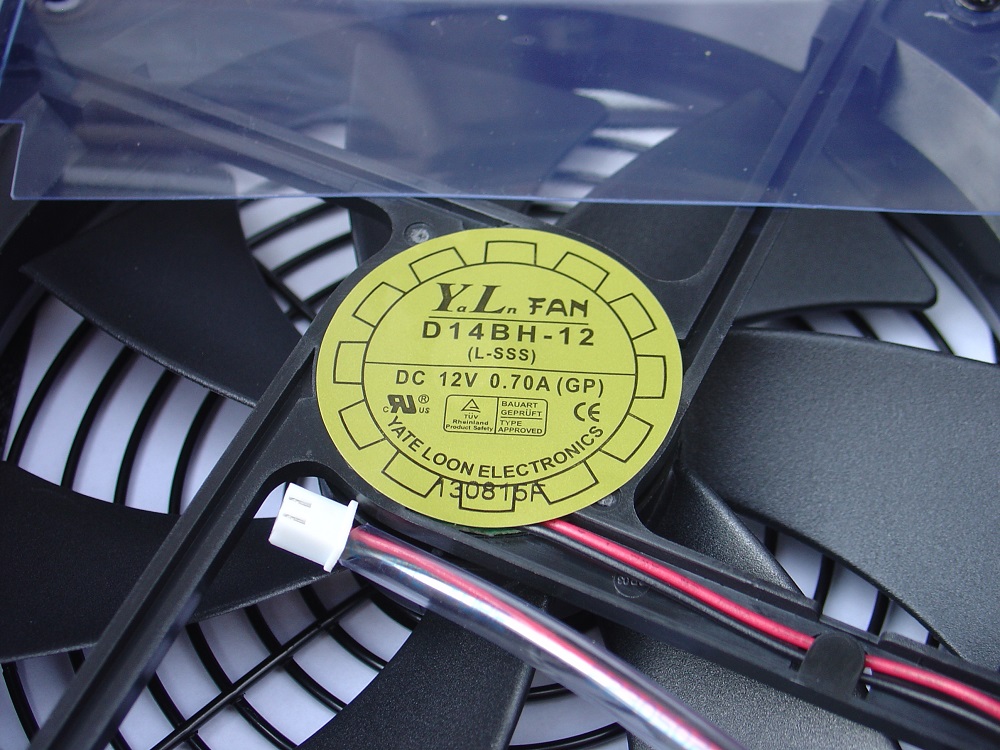

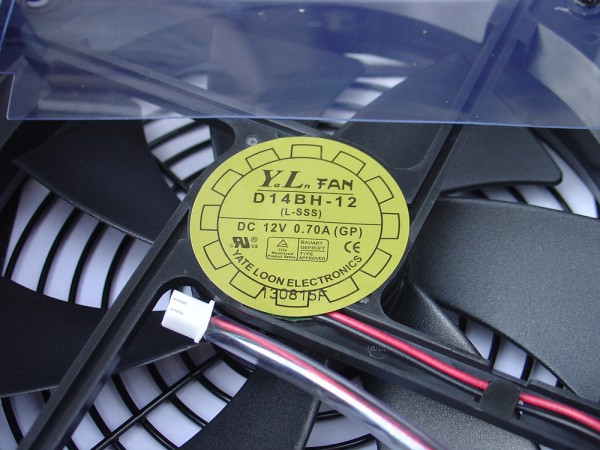

Охлаждането на захранващият блок е предоставено на вентилатора Yate Loon Electronics D14BH-12, който притежава доста сносни характеристики – 140мм вентилатор с максимално достижими обороти на въртене 2800 и въздушен поток 140CFM. Управлението на тази перка се извършва чрез термпературен датчик, от който зависи колко бързо и дали изобщо вентилатора ще се върти. При консумация под 100W D14BH-12 или почти не се върти, или работи на “on-off” цикли от по 10-15 секунди. При сериозно натоварване, обаче, вентилатора веднага създава впечатление с присъствието си, като в една напълно затворена кутия и повишена температура със сигурност може да постигне нива на RPM, които изобщо няма да са приятни за потребителите, свикнали с нисък общ шум на машината.



Всички страници от статията:

  1. Съвременните PSU
  2. Chieftec GPM-650C
  3. Тестова система и резултати
  4. Заключение


Страница от ревюто: 1 2 3 4
