Входно/изходен чиплет

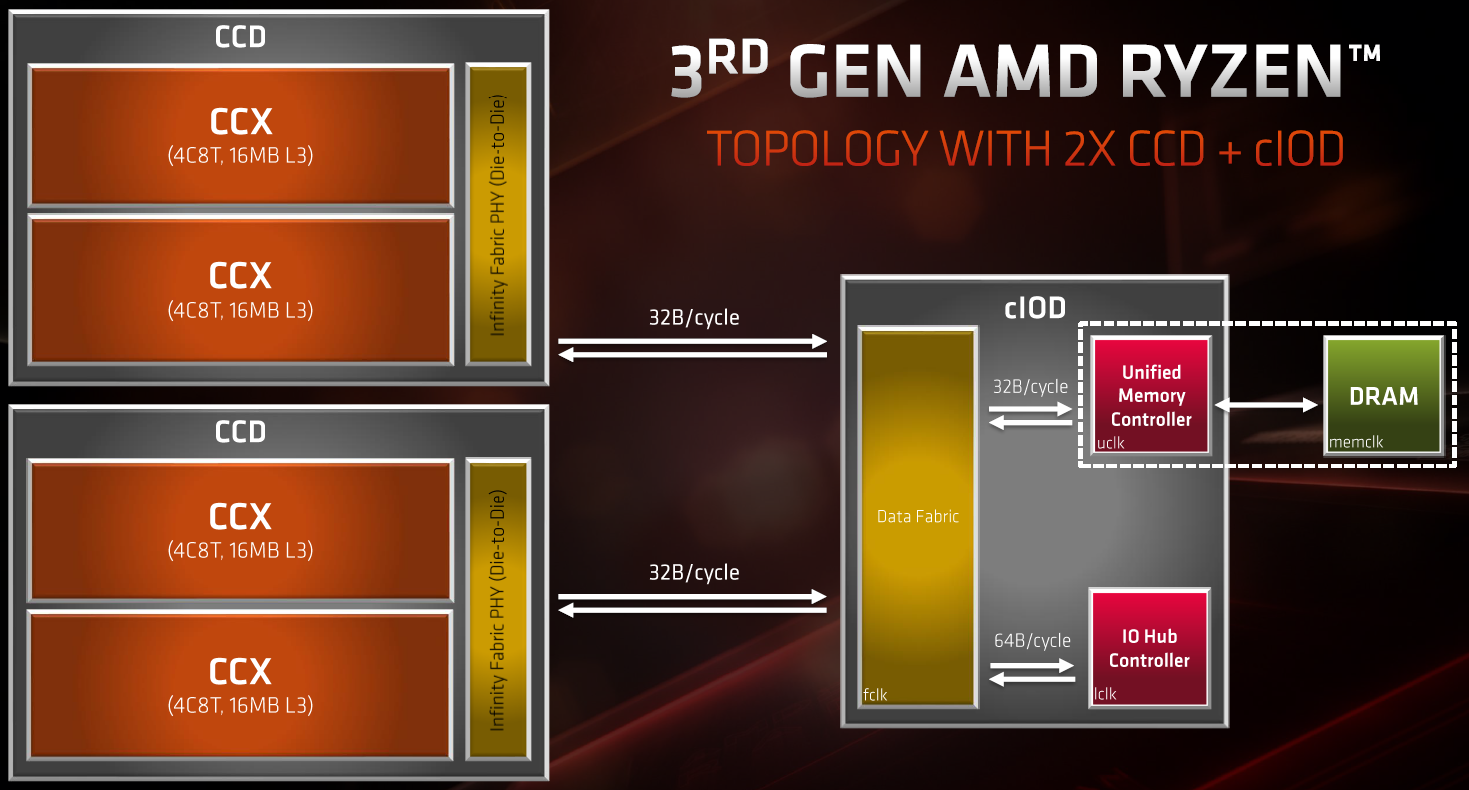

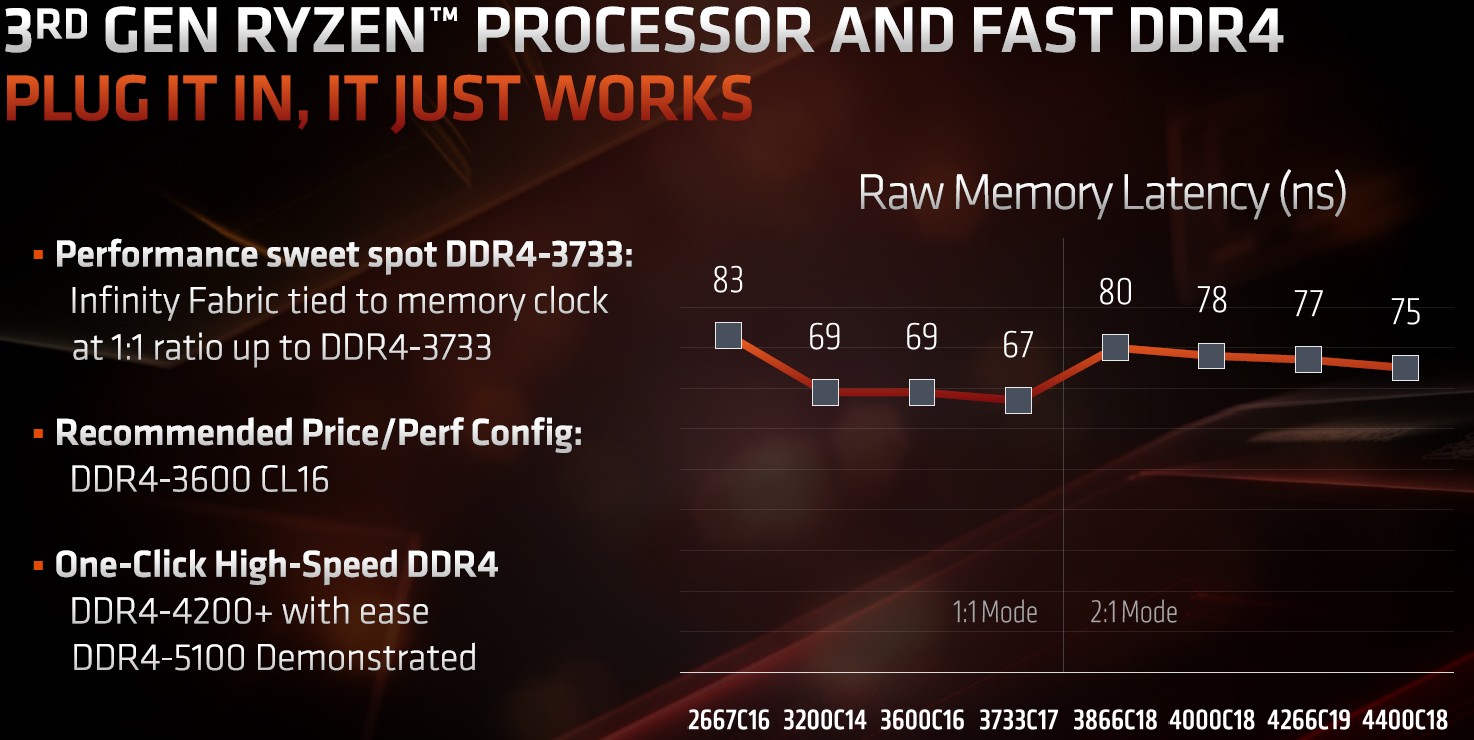

Макар че на пръв поглед използването на по-старият технологичен процес на GloFo може да предполага, че от АМД просто за взели входно-изходната част от старите си процесори, то и тук не се е минало без подобрения. Размерът на вх./изх. чиплет е 125 кв.мм., като разполага с цели 2,09 млрд. транзистора. На първо място той изпълнява ролята на основен комуникационен хъб в чипа като цялата Inifinity Fabric комуникация минава през него, благодарение на което латентността на достъп до всеки от L3 кешовете на процесора е приблизително еднаква (1-2 нс. разлика на база на физическата дължина на шините). В добавка от AMD са преработили контролерите на паметта, така че те да са по-съвместими с различните памети и да работят по-стабилно на високи честоти, като официално вече процесорите поддържат DDR4-3200 памет, а неофициално се твърди, че би следвало да е лесно постижимо ниво от DDR4-4400, като са демонстрирани случаи на работа и над DDR4-5000 честоти. Честотата на IF, контролерите на паметта и физическата честота на паметта е синхронна до DDR4-3600 (DDR4-3600->1800 МХц), а за над това ниво е въведен нов делител, който позволява тактуването на половината от честотата на паметта, макар и това да увеличава латентността.

Но може би най-голямото подобрение в новия входно-изходен блок е имплементацията на PCI Express Gen. 4.0 поддръжка, която удвоява скоростта на трансфер по PCIE шината до 32 ГБ/сек в посока или сумарно 64 ГБ/сек. На пръв поглед това може да и ви изглежда излишно, на фона на факта че едва сега графичните адаптери започват да използват по-ефективно PCI Express 3.0 (спомнете си материала ни относно Radeon RX570 с 4 ГБ памет) и че тези пропускателна ще ви е нужда само за в бъдеше. Но не бива да забравяме, че в наши дни има и още един голям консуматор на PCI Express, а именно NVMe флаш устройствата. А те още миналата година опряха в лимита на PCIE Gen. 3.0. И явно желание за повече пропускателна при тях има, тъй като няколко производителя вече обявиха PCIE Gen 4.0 устройства. И не на последно място, връзката с чипсета се осъществява по x4 PCIE линии, така че използването на Gen 4.0 позволява да свържете 2 NVMe Gen 3.0 устройства към него без да пренаситите пропускателната му способност към процесора.

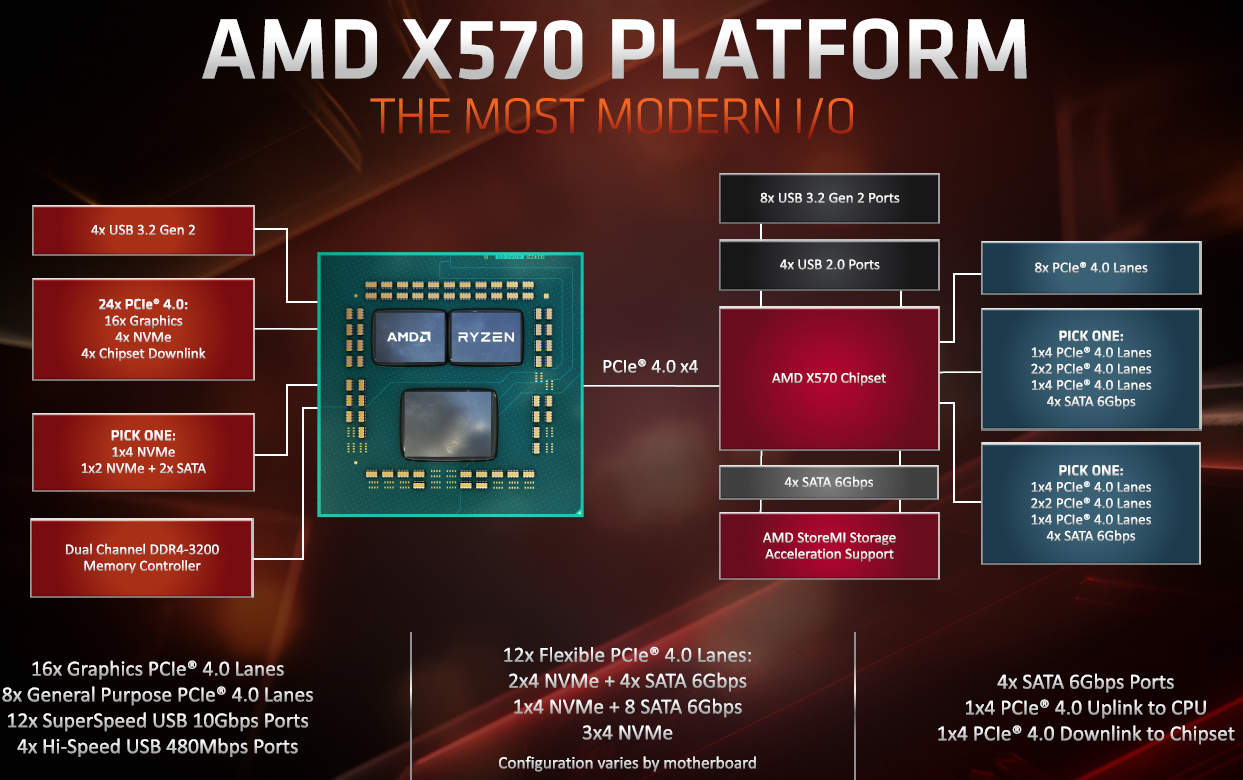

Поради съвместимостта със текущият AM4 цокъл все още се поддържат общо 24 PCIE линии – 16 за графика, 4 за връзка с чипсета и още 4, които могат да се реализират М.2 х4 PCIE слот за SSD устройство, като всички поддържат PCIE Gen. 4.0 стандарта. Може да извадите и 2 SATA устройства (при което М.2 пада до х2), както и 4 USB 3.2 Gen. 2 порта.

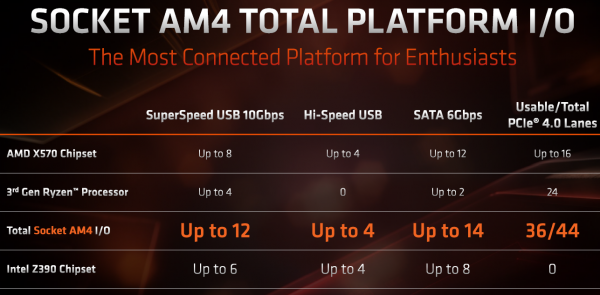

И тук идва още един много интересен момент, дизайнът на вх/изх. чиплет, всъщност е… и дизайна на чипсета AMD X570. Т.Е. в самия чипсет/чиплет има повече отколкото е активирано в съответния режим, но тъй като има една доста сериозна обща част, и тъй като по начало в чиплета би следвало да остава доста празно място, ако съдим само по възможностите му (тъй като има нужда от повече площ за развеждане на контактите, отколкото за логиката), както и от отношението на площ и брой транзистори, от компанията са решили да се възползват и да проектират само един чип. Съответно в X570 контролера на паметта и част от ПЦИЕ линиите са деактивирани (20 активни от които 4 към процесора), но за сметка на това се появяват общо до 12 SATA порта (4 стандартно и още до 8 за сметка на част от PCIE линиите) и 8 броя USB 3.2 Gen. 2  порта, както и още 4 USB 2.0 порта. Така сумарно погледнато AM4 платформата на базата на X570 и Ryzen 3000 предлага огромни възможности за свързване на устройства, като може дори да конкурира HEDT моделите. Тук идва особеността, че макар и дизайна да е еднакъв, то двата чипа се произвеждат по различни технологични процеси – X570 използва по-старият 14 нм. технологичен процес.
