Intel Gen 11.2 графика

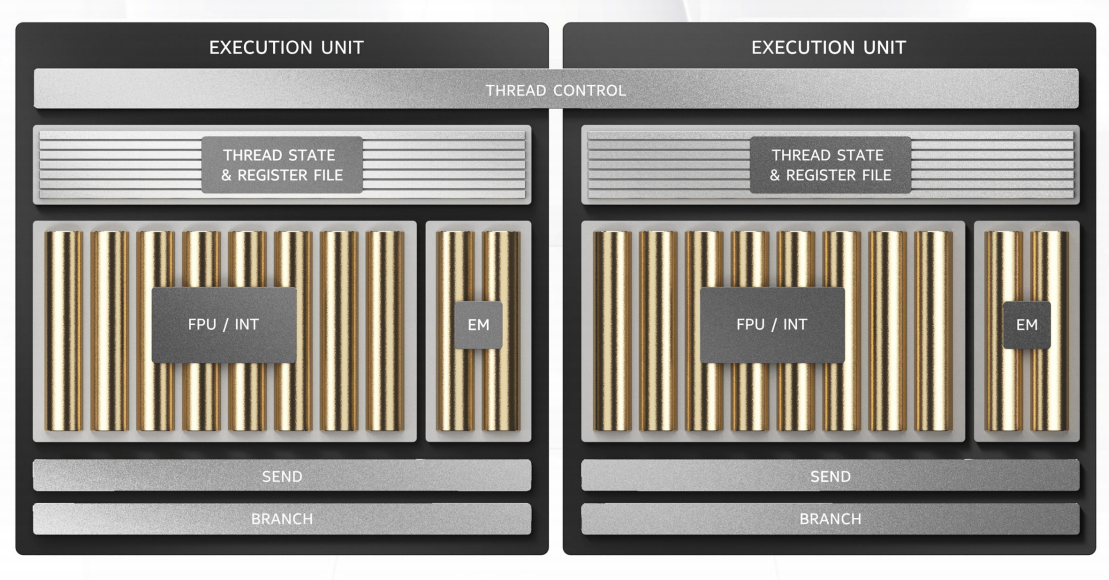

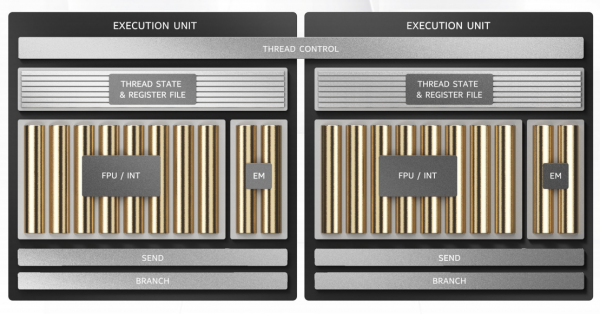

На архитектурно ниво промените са доста сериозни, като Intel са преминали към организация на Execution Unit-a, тяхната базова векторна структура за изчисления, от 4+4 АЛУ, 4 от които са за прости FP и INT изчисления, а другите 4 могат да работят както с прости така и със сложни FP изчислителни функции, към 8+2 структура, при които 8-те отделни АЛУ са за прости изчисления и има два отделни блока за сложни/специални функции. Заедно с това се поддържа и удвоена скорост на изпълнение ан FP16 и INT 32 форматите. Това решение е подобно на структурата на Nvidia и AMD, с векторен блок и отделен модул SFU. Теоретично това би следвало да подобри ефективността при прости изчисления, за сметка на сложните, както и като цяло да подобри управлението на блоковете. В добавка, всеки два EU имат общ Thread Control блок.

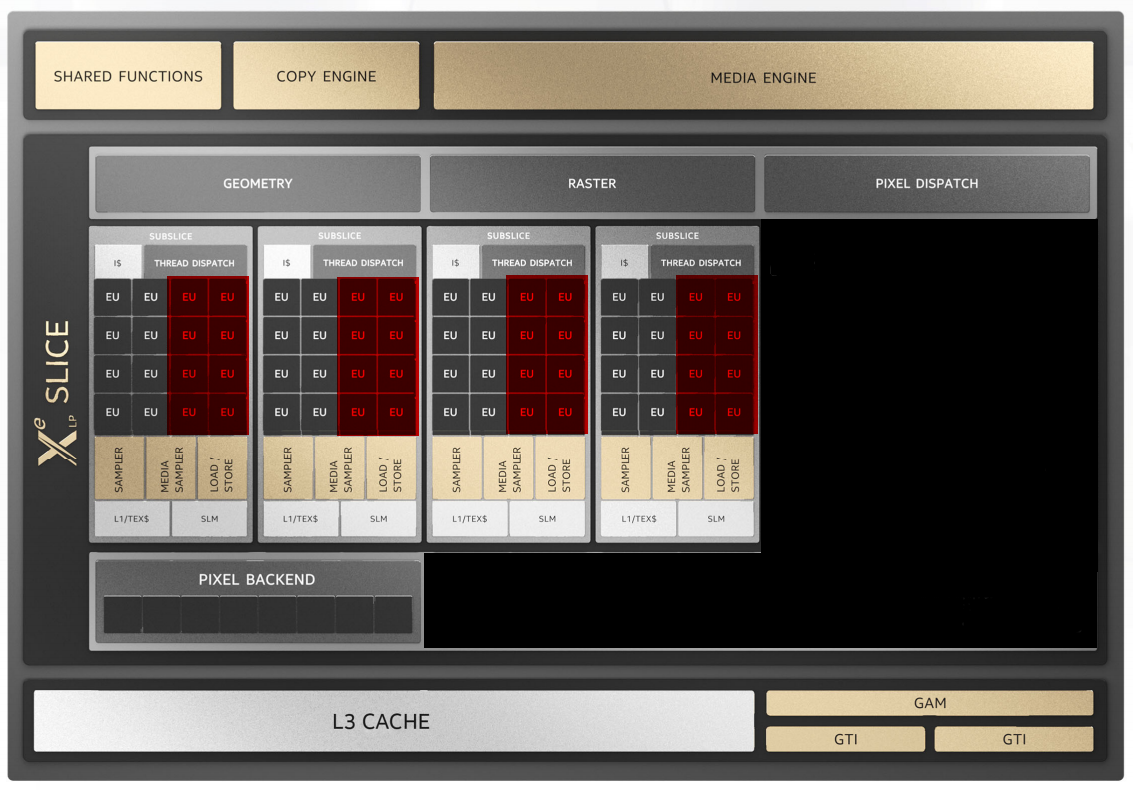

След това отделните EU се групират по 16 в т.нар. sub-slices (под-дяла?), заедно с по 8 текстуриращи модула и прилежащият L1 кеш. Всеки от тези модули има и собствен диспечер за нишки, който разпределя натоварването на блоковете. Геометричната обработка, растеризацията и прочее се извършват на по-високо ниво, като под него се обединяват няколко такива суб слайса – в Tiger Lake, това са 6, в Rocket Lake са 4. Проблемът при десктоп версията на Rocket Lake е, че в тези 4 слайса са деактивирани половината на EU, оставайки ги само по 8. Пълната версия се използва при моделите за преносими компютри.
Така че за десктоп версията UHD 750 остават 4х8, или 32 EU (256 АЛУ+64 SFU), 16 текстуриращи модула и 8 ROP блока. На свой ред в UHD730 пък е блокиран и един от суб-слайсовете, оставайки го само с 24 EU (192 АЛУ+48 SFU) и 12 текстуриращи блока. Това като бройка отговаря на блоковете в UHD630. Заявката от страна на Intel е, че UHD 750 е с около 50% по-бърз от UHD 630, като предполагаемо UHD 730 трябва да е някъде помежду им, разчитайки на подобренията на архитектурно ниво.
И за да завършим уводната част, ето и една табличка с различните показатели на различните тествани модели.
