Gracemont

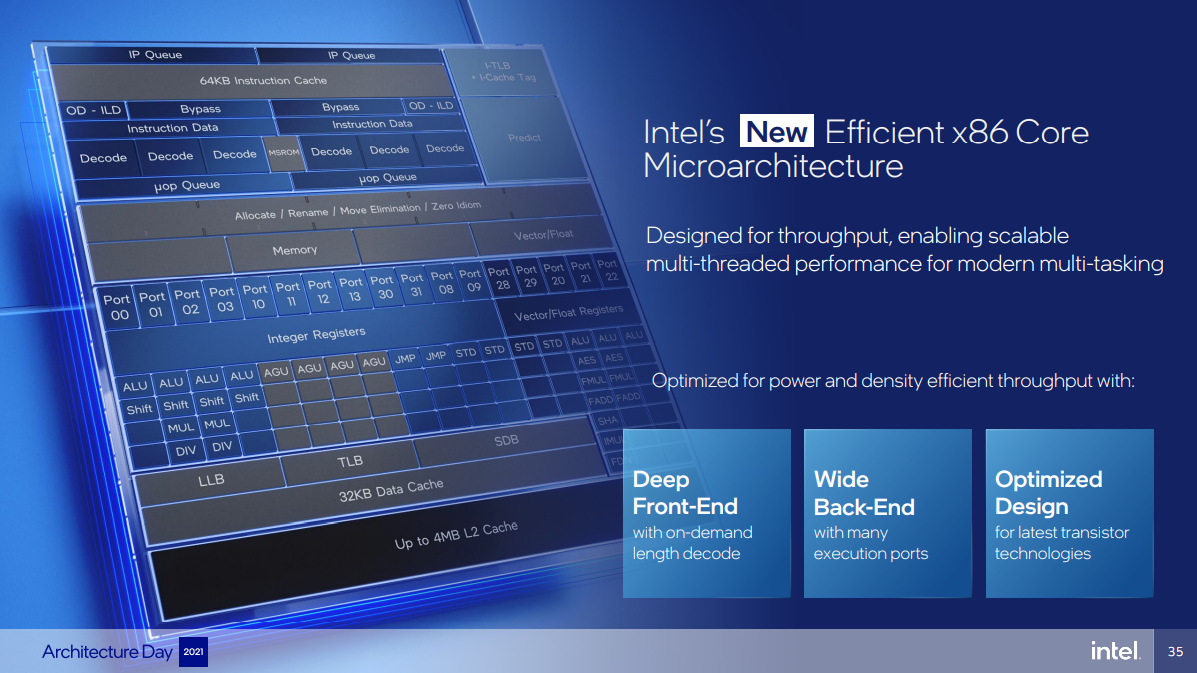

Добавените Е-ядра имат нова версия на развиваната от Atom насам архитектура на Intel. И което е още по-впечатляващото от компанията заявяват, че еднонишковата производителност за такт би следвало да е на нивото на съвсем доскоро използваната при основната десктоп линия Skylake архитектура. Как точно са успели да постигнат това?

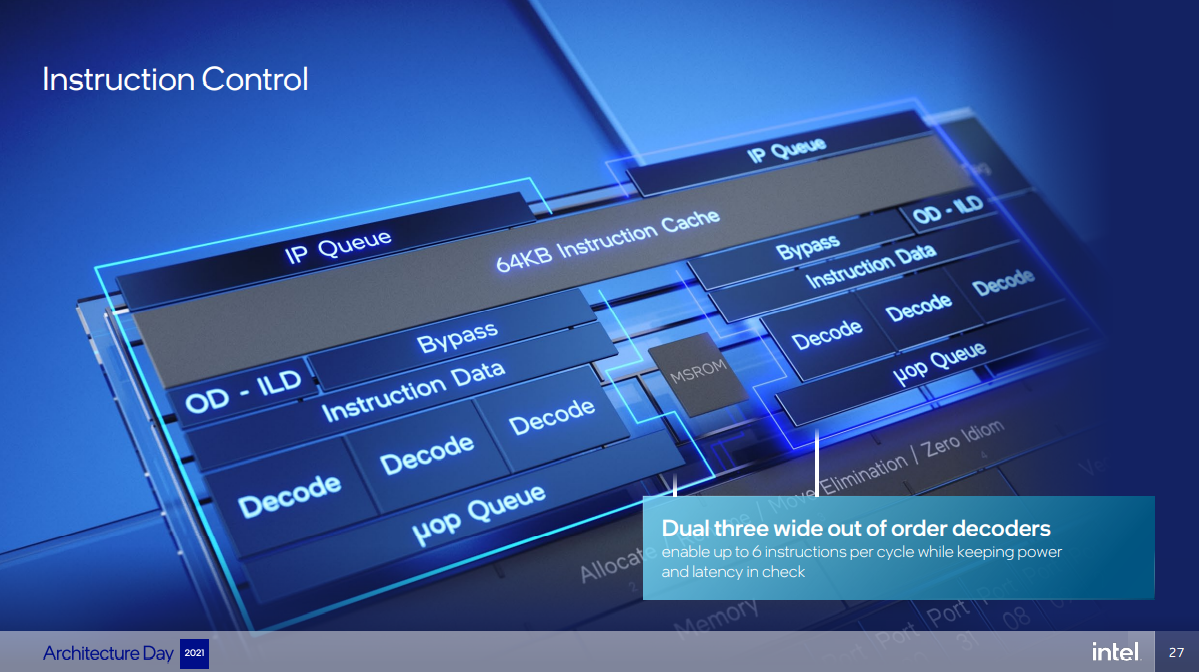

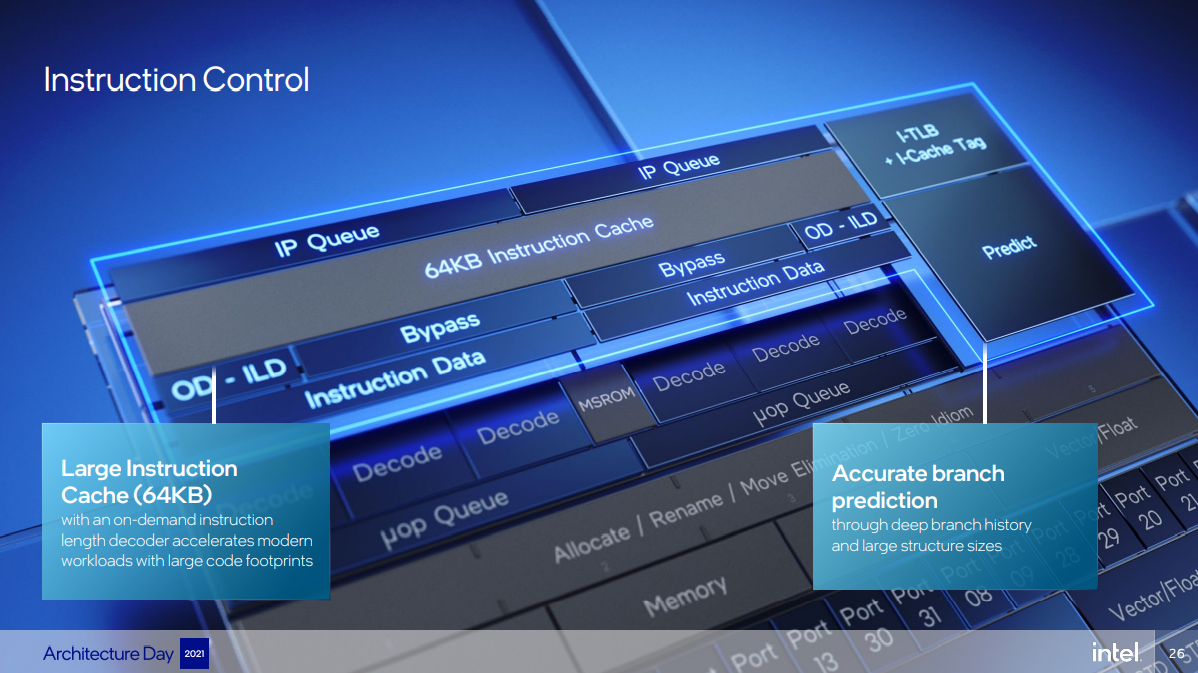

Фронтендът на Gracemont е изключително интересен, тъй като използва също 6 декодера, както и големите ядра, което е честно казано голяма изненада. В същото време обаче те са групирани в две групи по 3 декодера, които могат да работят непоредно като всяка група разполага със собствена инструкционна опашка. Странното в с случая е, че при тази раздвоена конфигурация не се поддържа SMT. За да може да се захранват с данни декодерите, L1 кешът за инструкции е увеличен двойно спрямо П-ядрата, до 64 КБ, но пък кешът за данни е 32 КБ, както в по-старите десктоп архитектури на компанията. Модулът за предсказване на разклонения има буфер за 5К таргета, което ми говори че се използва нещо подобно на по-старата десктоп версия, която обаче би следвало да е достатъчно ефективна.

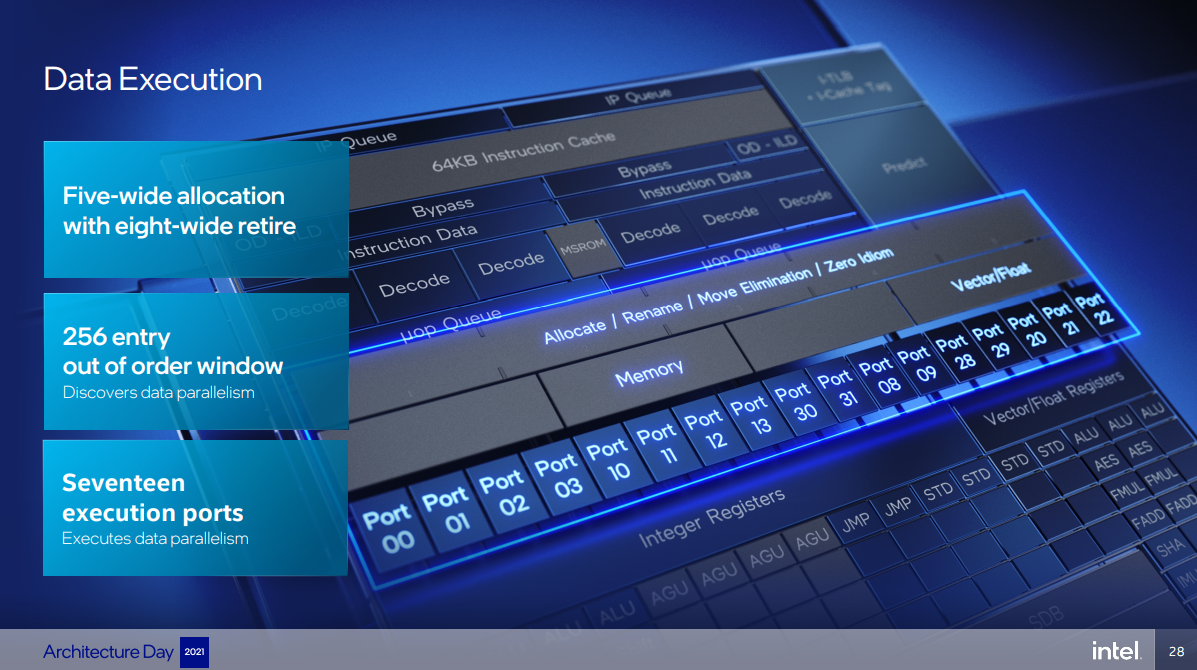

Всяка от групите декодери има собствена опашка за микрооперации, които захранват доста голям буфер за пренареждане на операции с размер 256 елемента, т.е. дори повече от 224-те на Skylake. От него могат да е подават по 5 операции на такт към 17 (!) изпълнителни порта, далеч повече в сравнение с големите ядра. За разлика от тях обаче повечето портове всъщност не дублират изпълнителните модули. Пълният списък е следният:

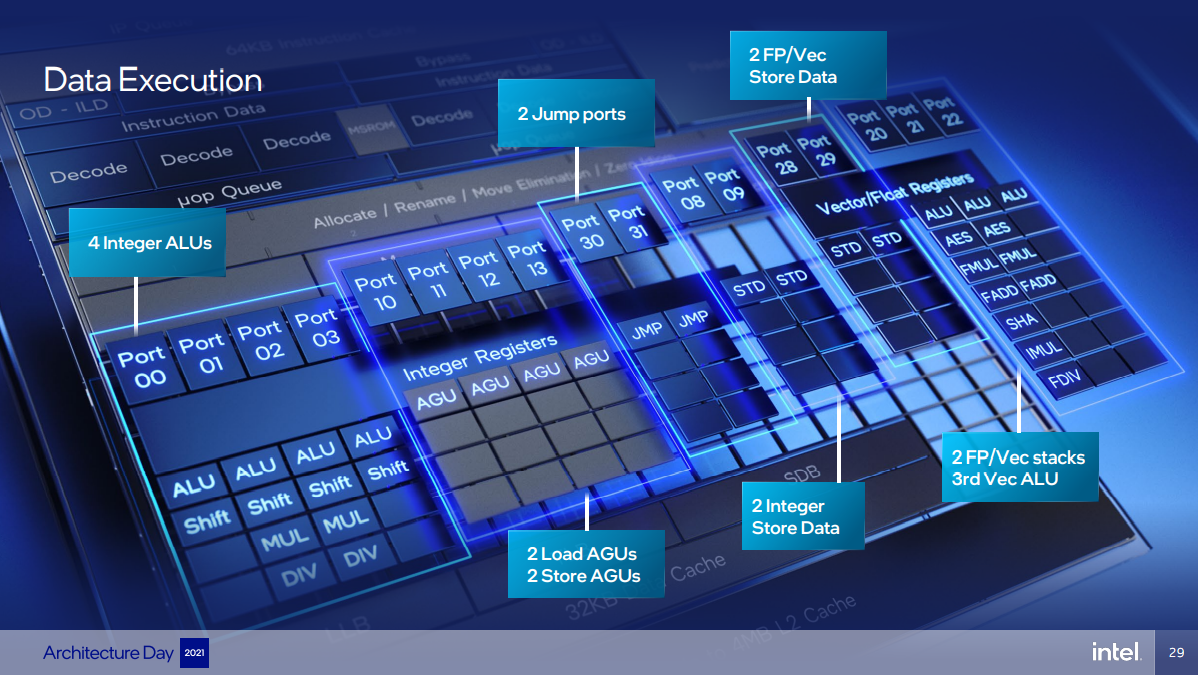

- 4 порта свързани към 4 целочислени АЛУ с възможност за изпълнение на преместване на битове. 2 от портовете се дублират и с по 2 модула за целочислено умножение и деление.
- 4 порта са свързани към 4 АГУ, по 2 за зареждане и по 2 за съхранение на данни.
- 2 порта обслужват блокове за обработка на разклонения.
- 2 порта обслужват блокове за съхранение на целочислени данни
- 2 порта обслужват блокове за съхранение на данни с плаваща запетая
- Последните 3 порта обслужват блоковете за изчисления с плаваща запетая, сред които разполагаме и с още 3 АЛУ, две двойки модули за събиране и умножение с плаваща запетая, два броя AES модула, модул за целочислено умножение и деление и SHA блок.
На този фон могат да бъдат завършвани по 8 операции на такт. И всъщност целочислената порция на Gracemont изглежда изключително сериозна, като сумарно разполага с далеч повече ресурси в сравнение със Skylake. На този фон изчисленията с плаваща запетая изглеждат донякъде пренебрегнати, което всъщност е нормално за енергоефективни приложения, тъй като очакването при тях не е за тежки изчислителеня. Така че на този фон заявката от страна на Intel за 1% предимство на Gracemont в еднонишковите задачи при равни честоти спрямо Skylake изглежда като съвсем реална възможност.

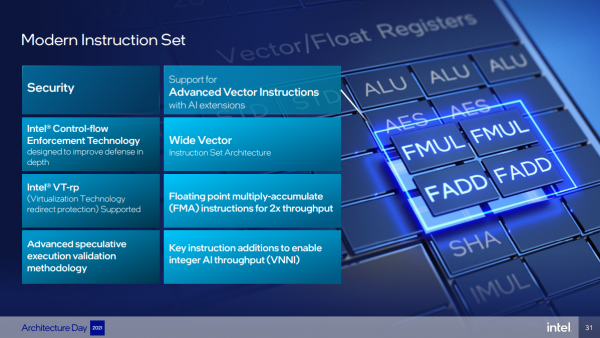

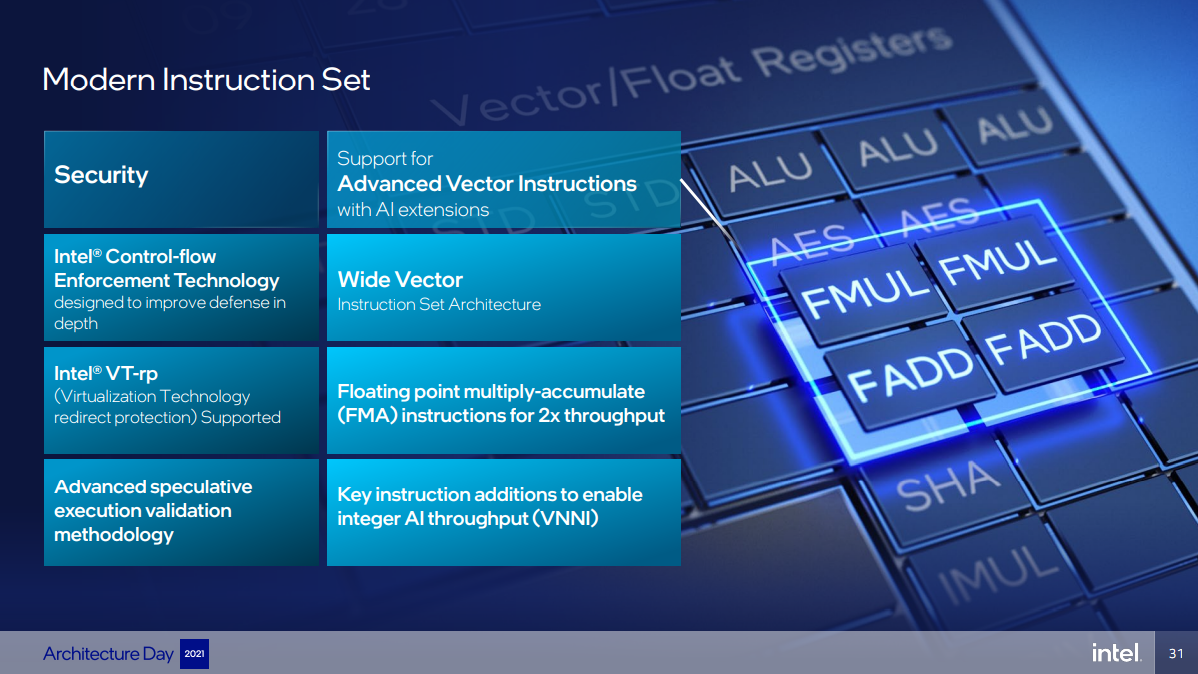

Gracemont не поддържа AVX-512, но поддържа AVX2, като нещо което не съм съвсем сигурен е дали блоковете с плаваща запетая са 256-битови или 128-битови, като във вторият случай AVX2 би се разделял на две операции. Наличието на 128-битови блокове би обяснило и липсата на поддръжка на AVX-512 на софтуерно ниво. Но заради липсата на поддръжка на AVX-512, при едновременна активация в процесора на П- и Е-ядрата, поддръжката на този набор бива изключен и за големите ядра, като целта е инструкционна съвместимост между всички нишки.

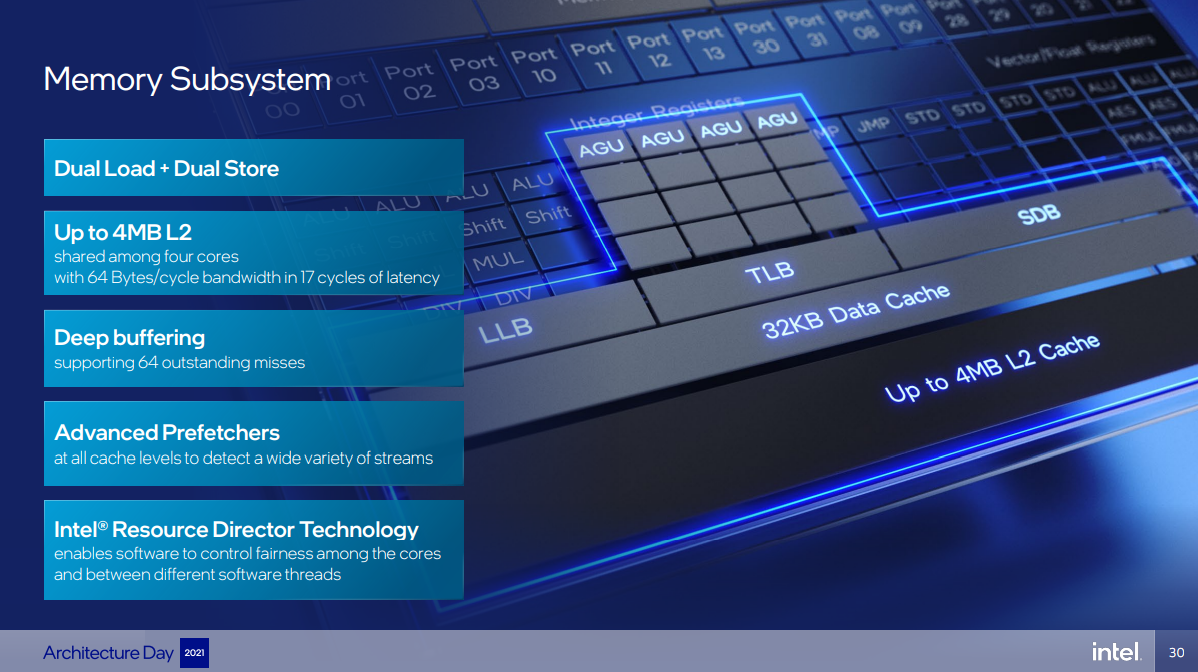

За финал – L2 кеш паметта на Gracemont може да е до 4 МБ, но клъстерите в Alder Lake използват по 2 МБ, като връзката с ядрата е по сравнително тясна 64-битова шина и има 17 такта латентност.
