Intel Z690 и MSI Z690 Tomahawk Wi-Fi DDR4

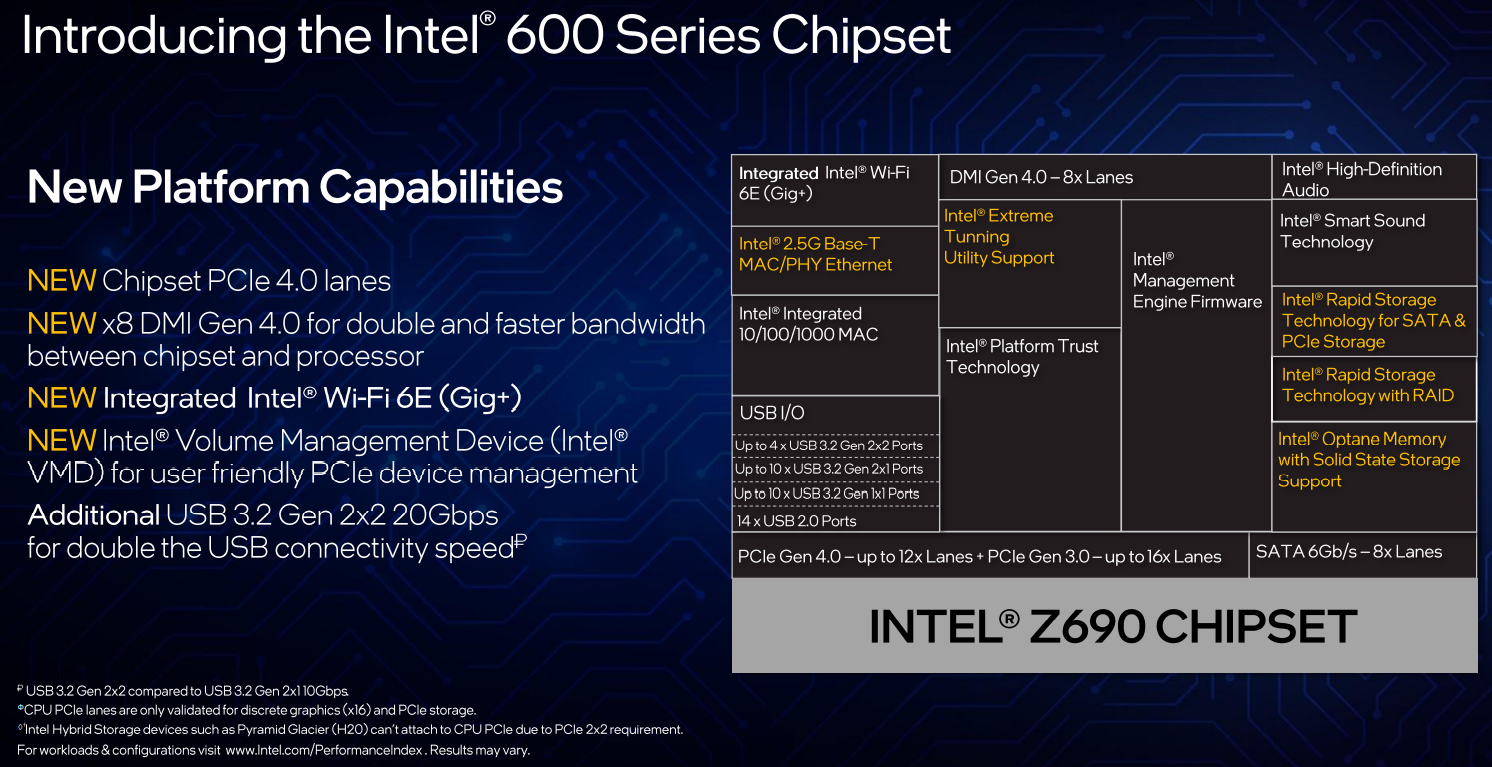

С новата платформа, логично, получаваме и нов чипсет. И той, както и процесорите, идва с доста промени. Преди всичко това е имплементацията на PCI Expess Gen 4 в рамките на чипсета, като 8 линии се използват за връзка с процесора, осигурявайки много висока пропускателна способност. Допълнително разполагате с 12 Gen 4 линии за външни устройства и в добавка още 16 Gen 3 линии. Естествено част от тях могат да се ползват и за М.2 устройства. В добавка са налични и 8 SATA 3 порта за дискови устройства, до 4 USB 3.2 Gen 2×2 (20 Гб/с), до 10 USB 3.2 Gen 2×1 (10 Гб/с), още до 10 USB 3.2 Gen 1×1 (5 Гб/с) и за финал 14 USB 2.0 порта. Честно казано това предполага изключително широка свързаност, като платформата реално може да си съперничи с предходните поколения HEDT на компанията. Особено като се добави наличието на вградени два мрежови варианта – Intel 10/100/1000 и Intel 2.5G Base-T, както и Intel Wi-Fi 6E безжична връзка.

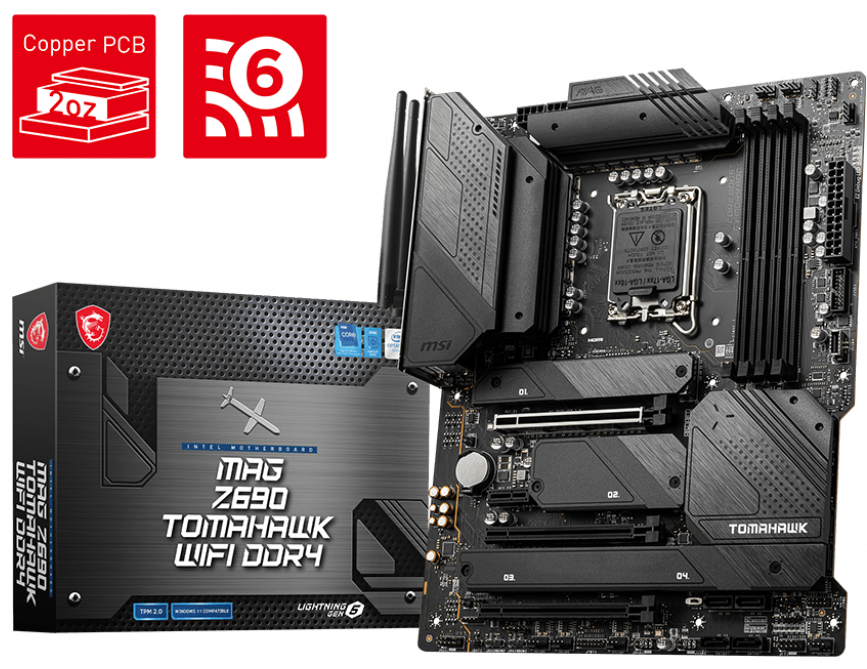

За това ревю получих от добре известните MSI през партньорите им от Asbis Bulgaria дънната платка MSI Z690 Tomahawk Wi-Fi DDR4. И като представител на линията Tomahawk, платката предоставя отличен баланс между възможности и цена. Както подсказва пълното наименование, това е модел с реализация на DDR4 памет, което всъщност е добре в случая, поради трудния все още достъп до DDR5 памет.

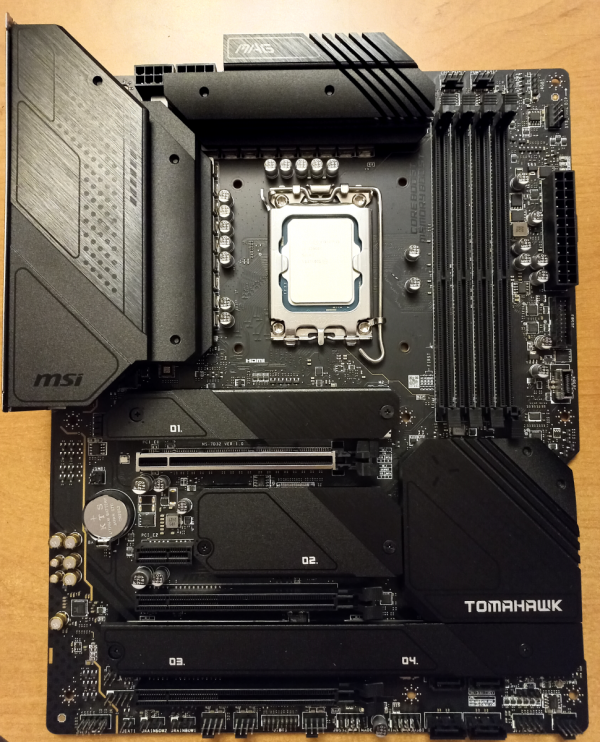

Откъм възможностите за свързаност, разполагаме с 3х16 PCI Express слота и един х1, като първият от тях е физически х16 с поддръжка на Gen 5 през процесора, а другите два са съответно физически х4 и х1 Gen 3 през чипсета Z690. Единственият х1 слот също е с поддръжка на Gen 3. A защо не Gen 4? Ами защото 12-те Gen 4 линии от чипсета са разпределени към 3 M.2 слота, и като добавим още един от процесора, имате на разположение общо 4 броя M.2 NVME слота с поддръжка на Gen 4 и всички те разполагат с собствени топлоразпределители. Отново, това доста добре се вписва като конкуренция на HEDT платформите, като ви предлага възможности за интегриране на огромно количество бърза флаш памет за целите на работната дейност. В случая единственият може би недостатък в използването на LGA1700 като заместител на HEDT платформа, е в лимита от само 128 ГБ поддържана памет. Довършвайки темата, освен 4-те M.2 слота, платката разполага и с 6 SATA 3 порта.

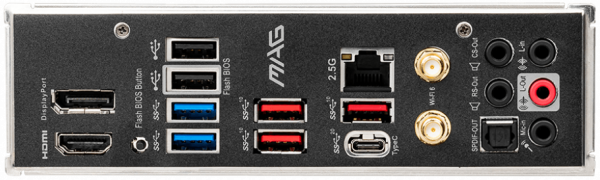

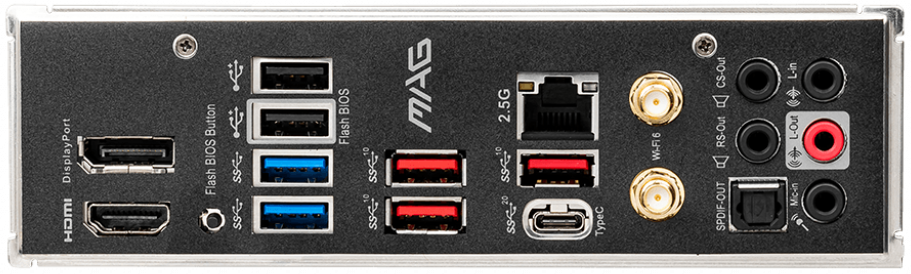

На задната планка разполагате с общо 8 USB порта, сред които 1×20 Гб/с (Type-C), 3×10 Гб/с, 2×5 Гб/с и 2х USB 2.0 (0,48 Гб/с). Допълнително на платката разполагате с конектори за още 4 USB 2.0, един конектор Type-C за 2 порта 10 Гб/с за предния панел и още един конектор за 2 нормални Type-A порта със скорост 5 Гб/с. Допълнително на задния панел има връзки за 2 антени Wi-Fi с поддръжка на Wi-Fi 6 (802.11 a/b/g/n/ac/ax) и Bluetooth® 5.2, 2,5 Гб/с мрежова връзка, HDMI и Display port конектори, както и набор за аудовръзка. Вграденият аудиоконтролер е новият Realtek® ALC4080. Дънната платка поддържа и BIOS Flаshback функция, като за целта има изведен бутон на задната среда. И може би във връзка с това в окомплектовката имаше включена една отлична екстра, която за мое най-голямо учудване срещам за първи път сред дъните платки, а именно вместо вездесъщият и вече безкрайно остарял DVD/CD диск с драйвери получавате 16 ГБ флаш стик! Което рязко улеснява нещата, ако не разполагате с мрежа или компютри с оптични устройства под ръка, а и вероятно може да се използва за BIOS Flashback при нужда

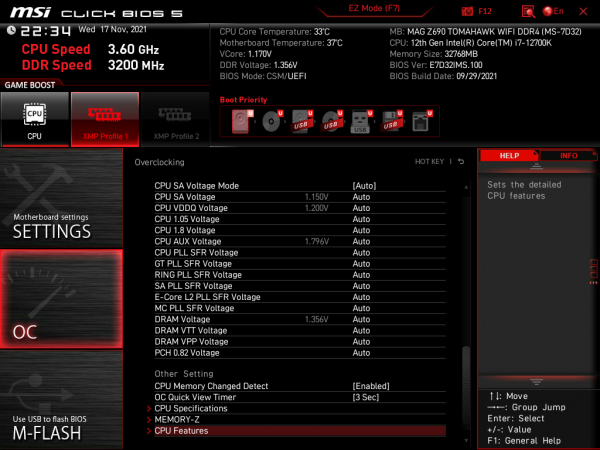

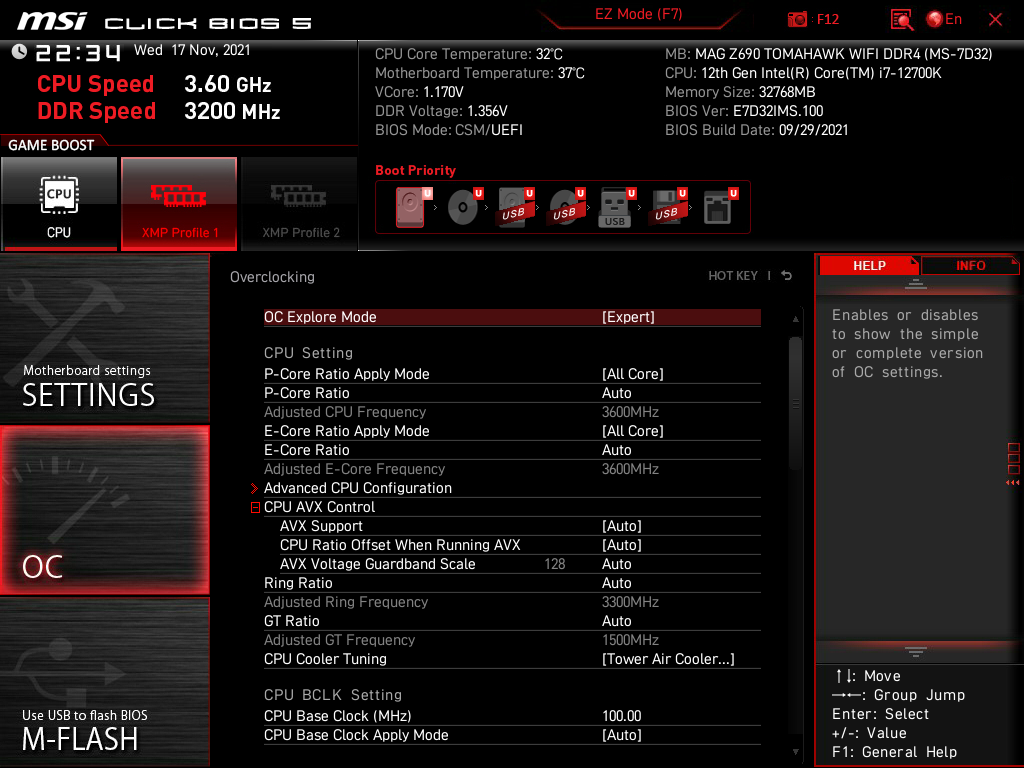

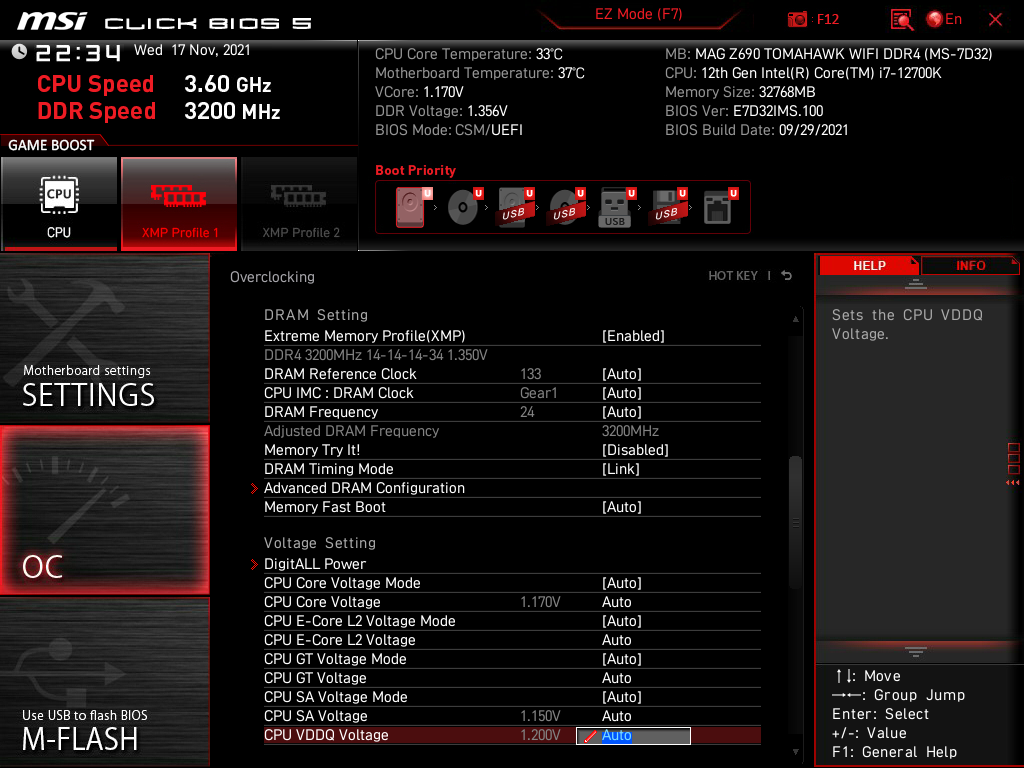

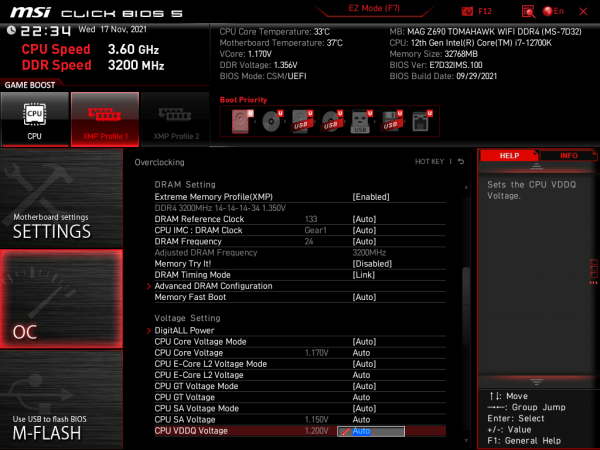

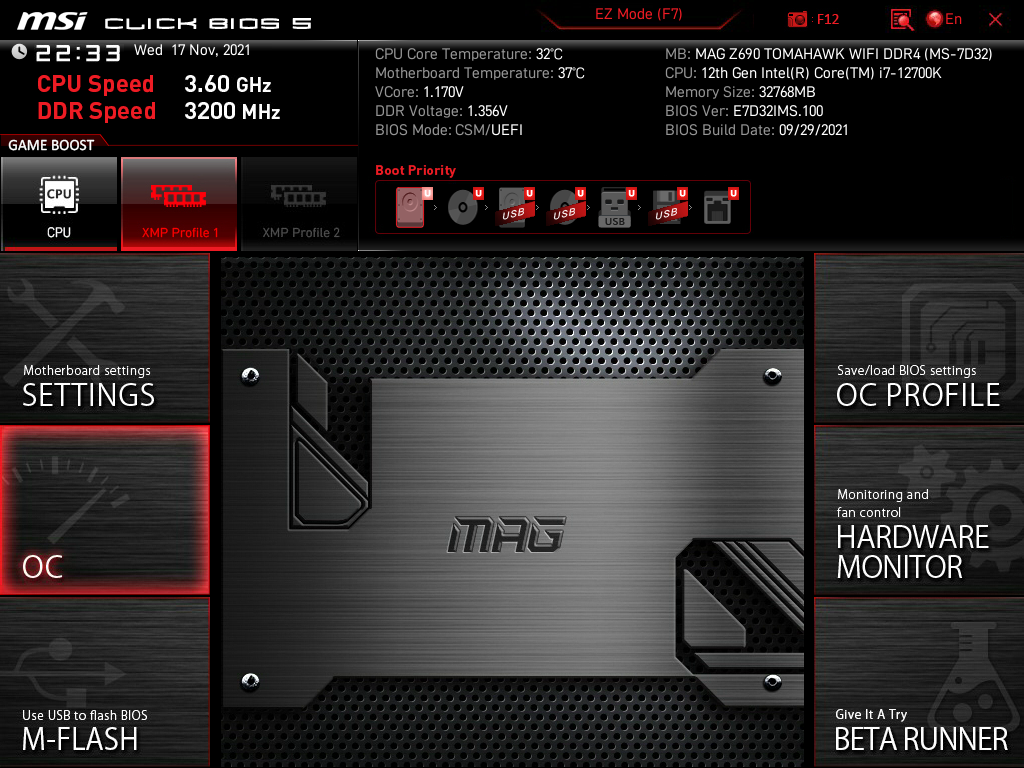

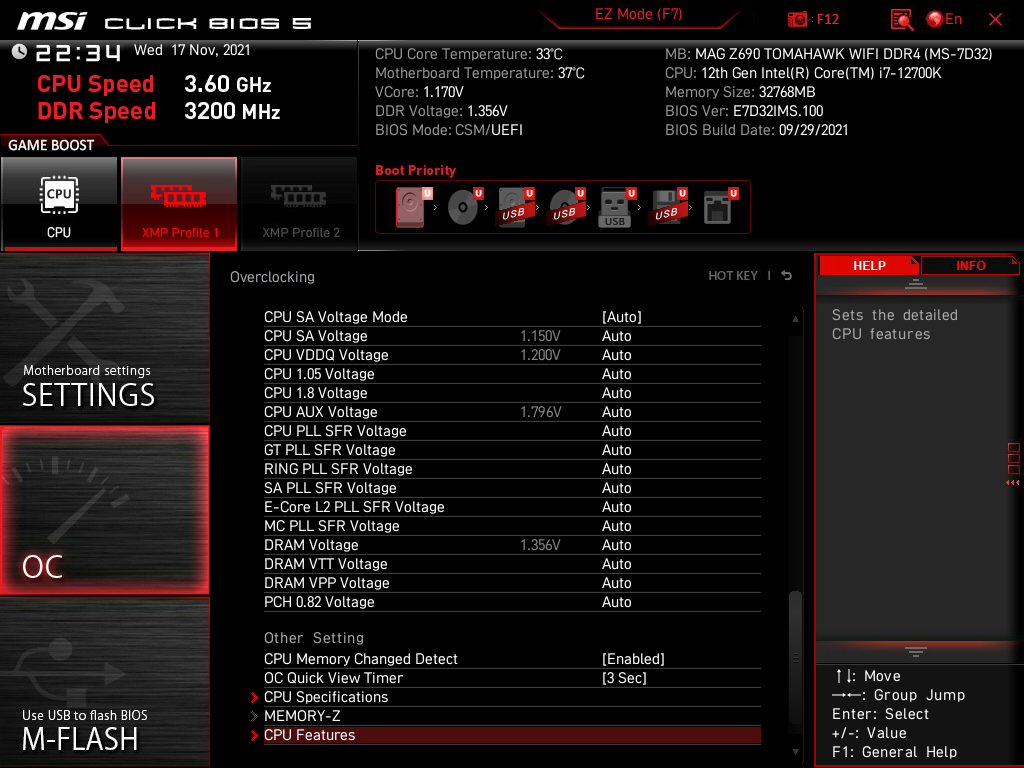

Фърмуерът на платката на типичен представител на вариантите на MSI и честно казано не мисля да се спирам особено на него, но искам да отбележа, че за съжаление като ранен представител неизбежно може да се сблъскате с някои бъгове. Сред по-незначителните трябва да отбележа факта, че опциите за деактивиране на Е-ядрата изглежда, че не работят, Legacy Game Mode не прави нищо, а при използване само на XMP, компютъра забиваше при влизане в Windows, докато не сложих ръчно първичните тайминг и Command Rate. При което обаче всичко заспа, въпреки че стойностите бяха същите като по XMP.
Потенциално опасният проблем в моят случай обаче се оказа факта, че използването на регулация на оборотите на процесорният вентилатор/и не работи като хората и от време на време блокира на някакви фиксирани нива. Лошото е, че в някои случаи това се оказват минималните обороти, което както може да се досетите води до доста лошо термално представяне. За съжаление в някои случаи този проблем се оправяше чак след изключване на захранването. Деактивирането на управлението на оборотите и фиксирането им на дадено ниво обаче работи без проблеми. В случая искам да отбележа, че не забелязах друг да се оплаква от този проблем в интернет, така че е възможно това да е проблем само с моят екземпляр.
